伊顿M62罗茨式机械增压器三维结构设计

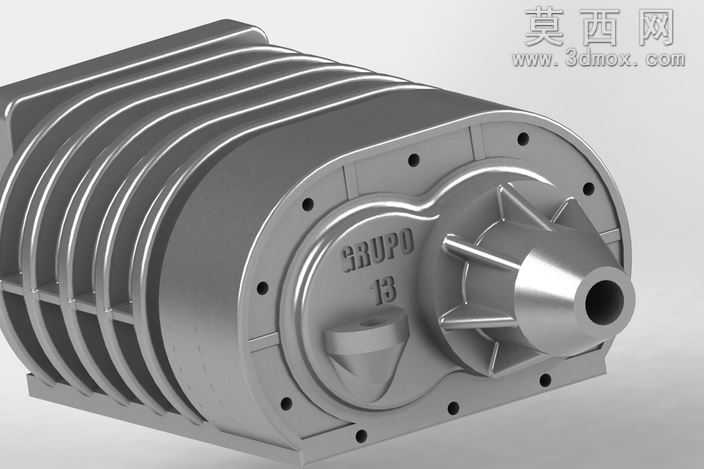

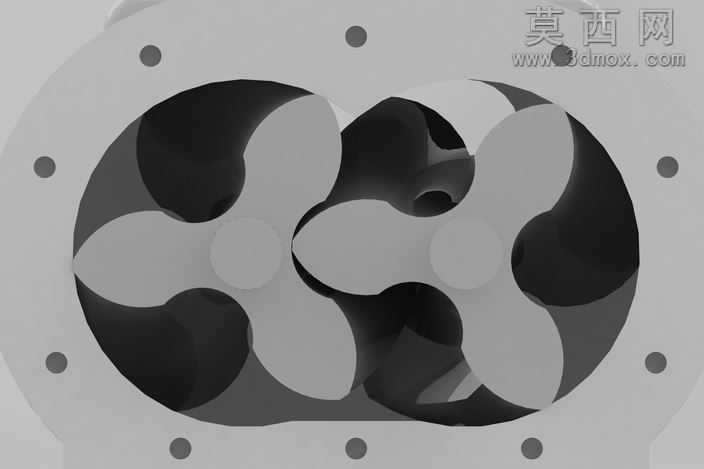

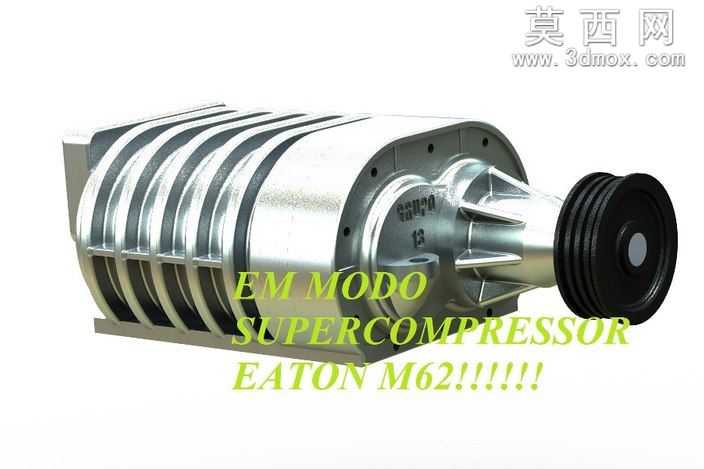

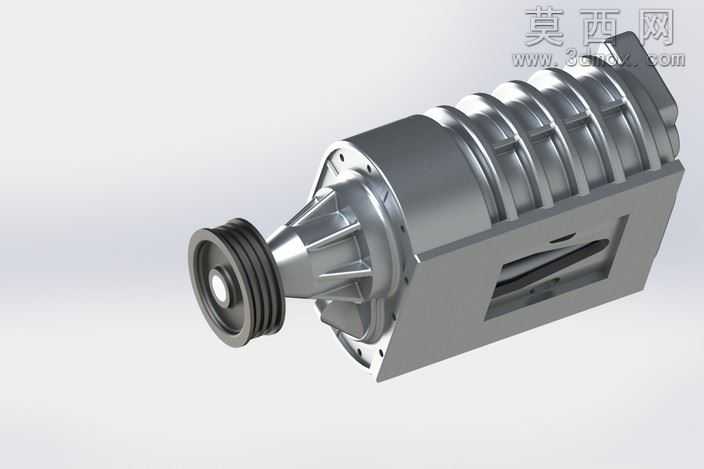

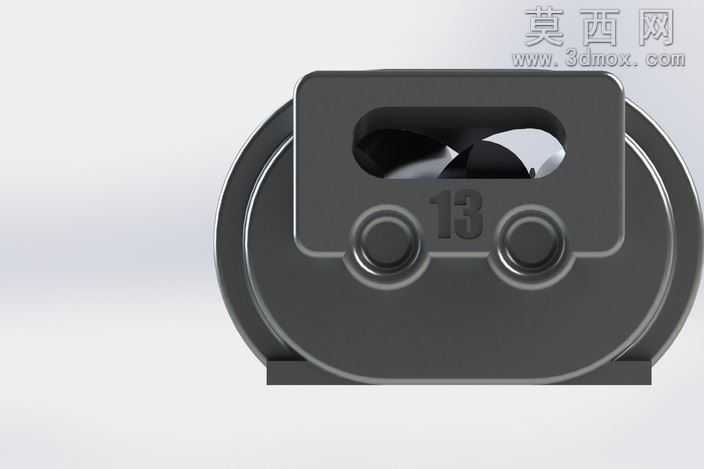

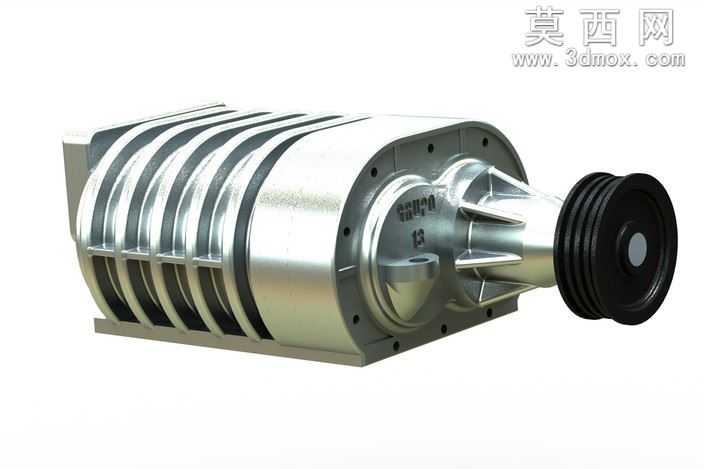

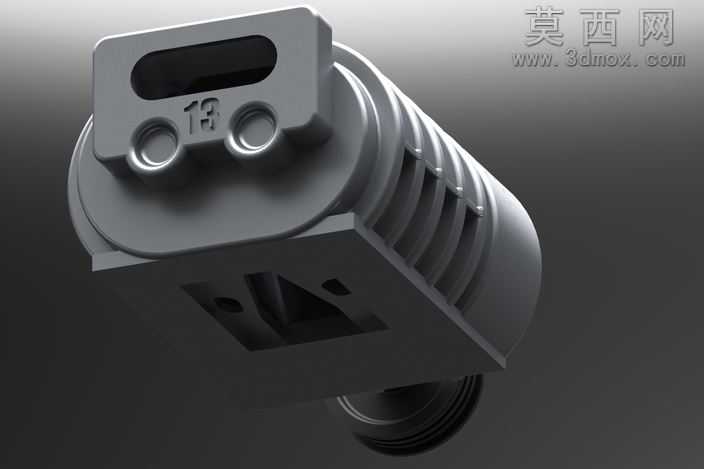

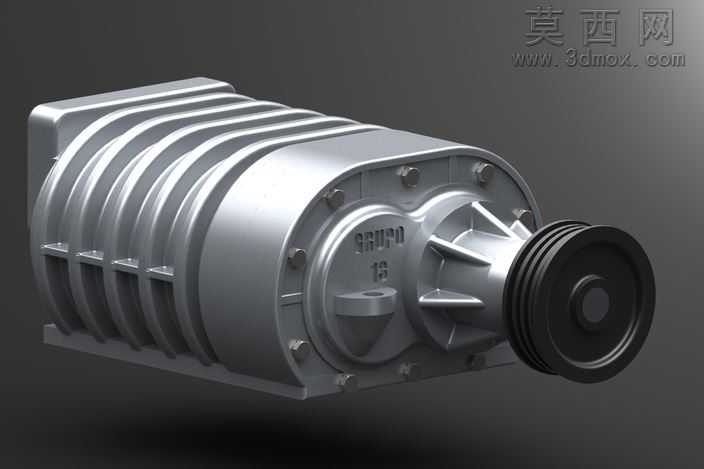

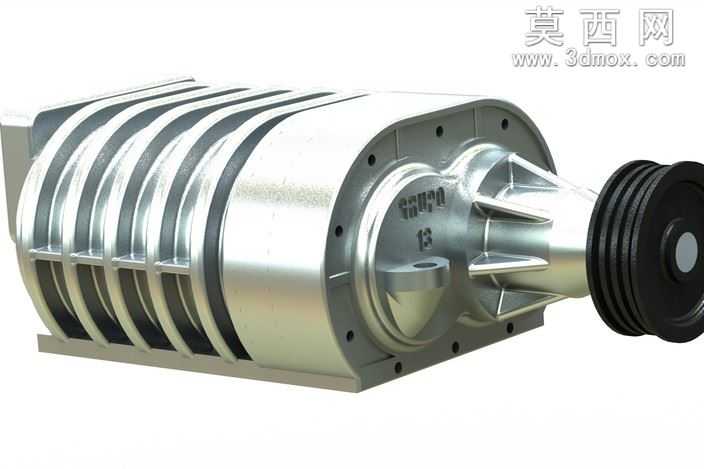

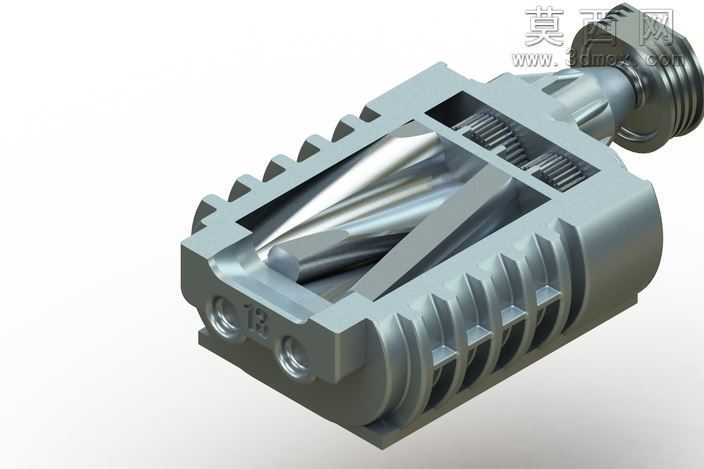

本作品为伊顿M62型罗茨式机械增压器的三维参数化建模成果，建模过程依托三维机械设计软件完成，整体遵循工业产品正向建模逻辑，从核心功能结构出发逐步完成整机的细节搭建。建模初期首先梳理罗茨增压器的工作原理与结构组成，明确其核心为一对同步反向旋转的双叶罗茨转子，通过转子腔内容积变化实现进气压缩，因此优先完成转子型线的参数化绘制，保证转子啮合间隙控制在合理公差范围内，避免运转过程中出现干涉或泄漏问题。外壳部分采用多特征组合建模方式，主体壳体外侧设计有连续的横向散热鳍片结构，每一片鳍片的厚度、间距都参考实物参数设置，既还原了产品的外观特征，也对应实际使用过程中增大散热面积、降低连续运转温升的功能需求；壳体端盖部分通过凸台、螺栓孔阵列、定位销孔等特征还原装配结构，端面上的标识区域采用浮雕特征实现，还原产品的细节标识。动力输入端的带轮结构单独建模，带轮的多楔带槽尺寸符合通用传动带规格，带轮与转子轴的连接定位结构、轴端的密封结构都做了完整还原，保证模型的装配逻辑与实物完全一致。材质与渲染阶段，主体壳体赋予铸铝合金材质，调整材质的粗糙度与金属反射参数，还原压铸铝合金壳体的亚光金属质感；转子部分赋予高强度合金钢材质，表面做硬化处理的质感表现；传动带轮赋予工程塑料与钢材结合的材质效果，密封件、螺栓等标准件分别对应橡胶、镀锌钢材的材质属性。渲染时采用侧上方主光源搭配环境补光的布光方案，突出壳体散热鳍片的层次感与金属表面的光影过渡，清晰展现各部件的装配关系与结构细节。整体建模过程严格遵循机械设计的装配规范，所有部件的配合公差、连接结构都符合车用机械增压器的实际设计要求，完整还原了M62增压器的外部结构与核心装配关系，可用于动力系统结构展示、原理教学、改装方案参考等场景。
