标准拉杆式气动液压缸三维结构设计

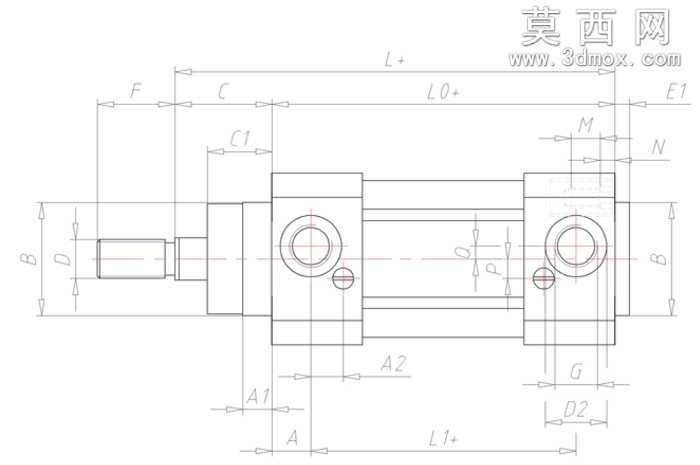

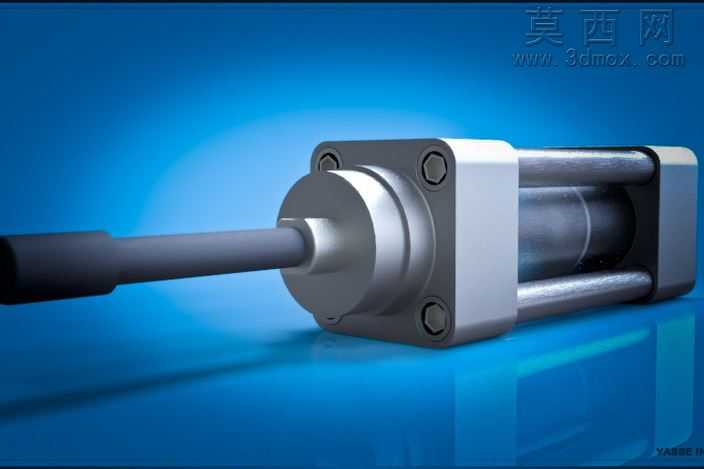

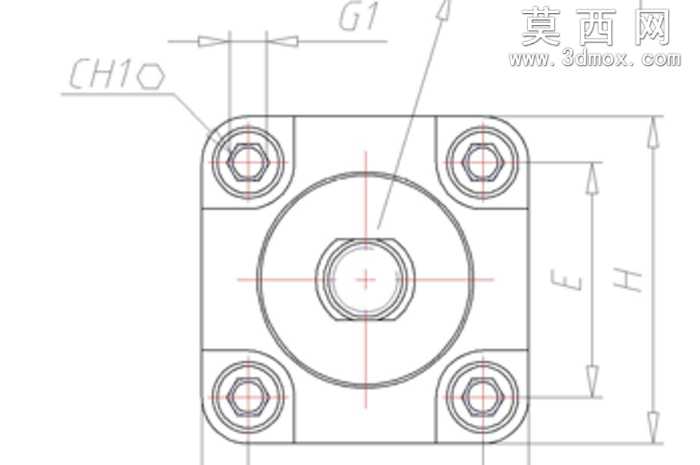

本作品为拉杆式气动液压缸三维建模作品，建模过程严格遵循气动液压执行元件的通用设计规范，完整还原了这类元件的真实结构与装配逻辑。建模阶段首先梳理元件的层级装配关系，将整体结构拆分为前端盖、活塞杆、活塞主体、缸筒、后端盖、四根拉紧拉杆、紧固螺栓、密封组件等独立零部件，逐一完成单个零件的参数化建模，确保各零件的配合尺寸完全符合行业通用公差标准，避免装配时出现干涉错位问题。在结构还原上，重点刻画了前端盖处的活塞杆导向结构、防尘密封槽与轴用密封圈安装位，缸筒内壁的光滑配合面，活塞外圆的孔用密封件安装槽，以及端盖处的流体进出通口结构，四根拉杆沿缸筒周向均匀分布，两端通过内六角螺栓锁紧前后端盖，完整呈现拉杆式缸体的典型紧固逻辑，所有螺纹孔、螺栓沉头、密封槽的细节都做了精细化处理，没有省略关键的装配结构特征。材质与渲染阶段，针对不同零部件的实际工业用材赋予对应材质：缸筒、端盖、拉杆、紧固螺栓采用金属材质，其中端盖与螺栓做了哑光银灰色金属质感处理，还原铸铝或碳钢镀锌的表面效果，缸筒做了略带磨砂的金属质感，活塞杆表面做了高光镀铬的亮面金属效果，模拟活塞杆表面高频淬火后抛光镀铬的真实工艺质感，密封件部分赋予黑色哑光橡胶材质，区分金属与非金属部件的视觉差异。渲染时采用蓝色渐变工业风背景，搭配柔和的侧前方主光源与顶部补光，在元件下方投射柔和的接触阴影，突出缸体的金属质感与结构轮廓，让各部件的层次关系清晰可辨。设计思路上，这类拉杆式气动液压缸是工业气动、液压系统中最常用的直线执行元件，建模时优先保证结构的通用性与装配合理性，既可以作为气动系统的气缸使用，也可适配液压系统作为液压缸使用，模型完整保留了各零件的可编辑参数，方便使用者根据实际工况需求调整缸径、行程、拉杆间距、通口尺寸等核心参数，可直接用于气动液压回路的装配仿真、设备方案展示、原理演示等场景，模型的装配关系完全符合实际产品的拆装逻辑，可直接用于生成工程爆炸图、装配示意等衍生内容，为相关设备的设计开发提供直观的三维参考。
