双排滚子链链轮辊环传动结构设计

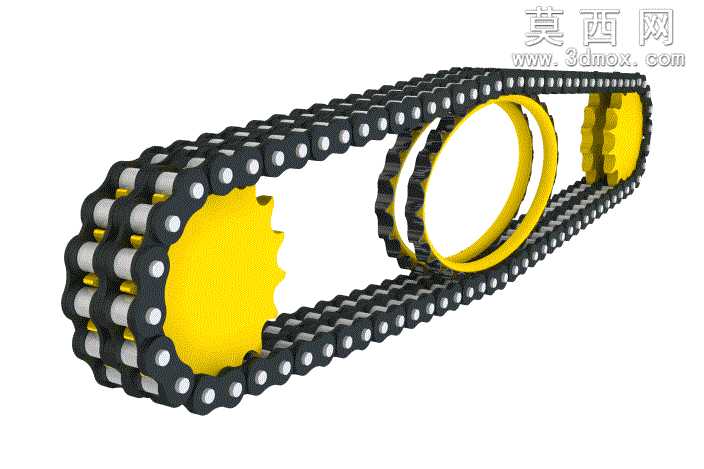

本作品为链传动系统三维建模成果，核心包含双排滚子链、主动链轮、从动链轮以及中间导向辊环结构，完整还原了工业常用链传动的装配形态与运行逻辑。建模过程中首先依据链传动标准参数确定各部件基础尺寸，链轮部分严格按照滚子链链轮的齿形规范绘制齿廓曲线，保证齿槽弧度、齿顶圆弧、齿根过渡段的参数完全匹配配套滚子链的节距、滚子直径，确保虚拟装配后链节与轮齿的啮合无干涉、传动路径顺滑。滚子链部分采用逐节参数化建模，每节链节包含外链板、内链板、销轴、套筒、滚子五个独立零件，建模时精准还原各零件的配合间隙，外链板与内链板的倒角、销轴两端的铆接结构都做了细节还原，双排链的排距严格遵循标准规范，保证两排链节同步受力的合理性。中间的导向辊环采用双层轮缘结构，建模时特意优化了辊环与链条接触的导向面弧度，避免链条运行中出现侧向偏移、卡滞的问题，辊环的内圈预留了轴承安装位，可匹配标准滚动轴承实现顺畅转动。材质渲染阶段，链板采用发黑处理的碳钢材质表现，调整金属粗糙度参数还原工业链条表面的哑光金属质感，链轮与辊环的主体部分采用调质钢材质，轮缘接触部位做了亮色金属区分，突出传动接触面的结构特征，销轴、滚子等运动部件适当提高反光度，区分不同零件的材质差异。整体装配采用同轴约束、相切约束、重合约束完成所有零件的定位，特意模拟了链条张紧后的自然垂度，避免完全绷直的失真效果，可直观展示链传动的啮合过程、运动轨迹以及辊环的张紧导向作用，设计时充分考虑了链传动的中心距适配性、张紧调节空间，可直接用于链传动机构的方案演示、结构校核以及教学演示场景，帮助理解链传动的组成结构与工作原理。
