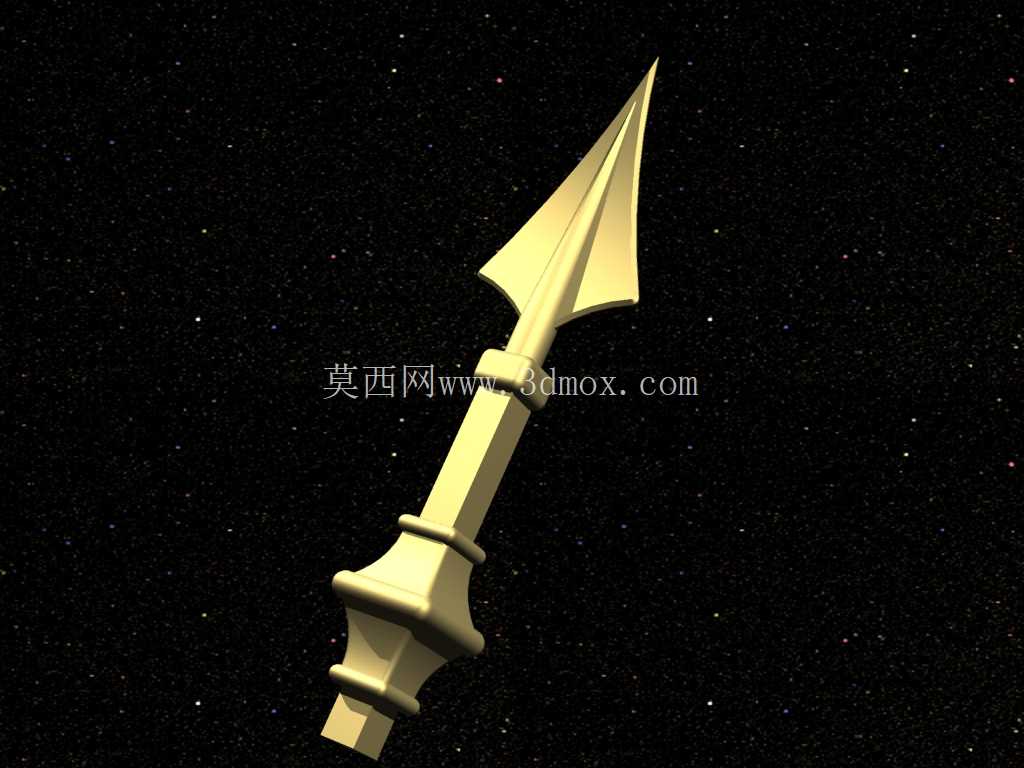

仿古金属长矛矛头结构三维设计

　　本次设计的矛头构件，核心应用场景覆盖仿古冷兵器复刻、影视道具制作、文创金属摆件生产三大领域，在实际生产环节中，该构件可直接适配失蜡铸造、砂型铸造等常规金属铸造工艺，也可通过3D打印蜡模后做精密铸造，满足小批量定制与批量量产的不同需求。从功能特性来看，该矛头采用三棱式破甲结构设计，棱边做等宽等厚的对称处理，穿刺过程中可有效降低接触阻力，同时三棱结构自带的导流槽设计，能够在穿刺接触时快速分散接触面应力，避免矛头受力弯折；矛头与矛杆的连接段采用阶梯式箍状结构，设置三道环形凸起限位筋，安装时可通过灌胶、楔钉双重固定方式，保证矛头与木质、金属材质矛杆的连接强度，避免使用过程中出现松动、脱落问题。

　　在设计思路层面，建模初期先通过对称草绘确定矛头的中心基准面，所有棱边轮廓均以中心轴线为基准做阵列约束，保证三个棱面的形位公差控制在0.1mm以内，避免铸造后出现重心偏移的问题；连接段的环形凸起做了R2的圆角过渡处理，既能够降低铸造过程中的应力集中问题，减少铸件冷隔、裂纹的出现概率，也能避免安装、使用过程中锐边划伤操作人员。外形尺寸方面，矛头整体有效长度控制在280mm，最大穿刺段直径为42mm，连接段的内孔直径设置为22mm，可适配常规直径20-21mm的矛杆安装，安装边界上预留了3mm的楔钉安装孔位，孔位中心距离连接段端面35mm，安装时楔钉可横向贯穿矛杆与连接段，配合端面的灌胶槽填充环氧树脂，整体连接扭矩可达到120N·m以上，满足常规道具展示、仿古礼仪器具的使用强度要求。

　　建模过程中对所有锐边都做了差异化的圆角处理，穿刺棱边保留R0.5的小圆角，既保证视觉上的锋利感，也能避免铸造后飞边过多增加后续打磨工作量；连接段的非配合面做了0.3mm的拔模斜度，适配金属模铸造的脱模需求，无需后续二次修模即可直接投产。从结构合理性来看，矛头内部做了半中空设计，中空段长度占整体长度的60%，在保证结构强度的前提下有效降低整体重量，成品铸造后整体重量可控制在320g左右，长时间握持不会出现明显的负重感；中空段的壁厚均匀控制在3.5mm，避免铸造过程中出现壁厚差过大导致的缩孔、缩松缺陷，提升铸件成品率。

　　针对不同的应用场景，该模型可做针对性的参数调整，比如作为影视格斗道具使用时，可将棱边圆角放大至R3，降低接触伤害风险；作为文创摆件生产时，可在连接段表面增加浮雕纹理结构，无需改动主体安装尺寸即可实现外观差异化。整个建模过程严格遵循铸造工艺的设计规范，所有特征均避免出现倒扣结构，无需复杂的抽芯机构即可完成模具设计，有效降低模具开发成本，适配中小批量的生产需求。
