方形法兰带加强筋连接基座结构设计

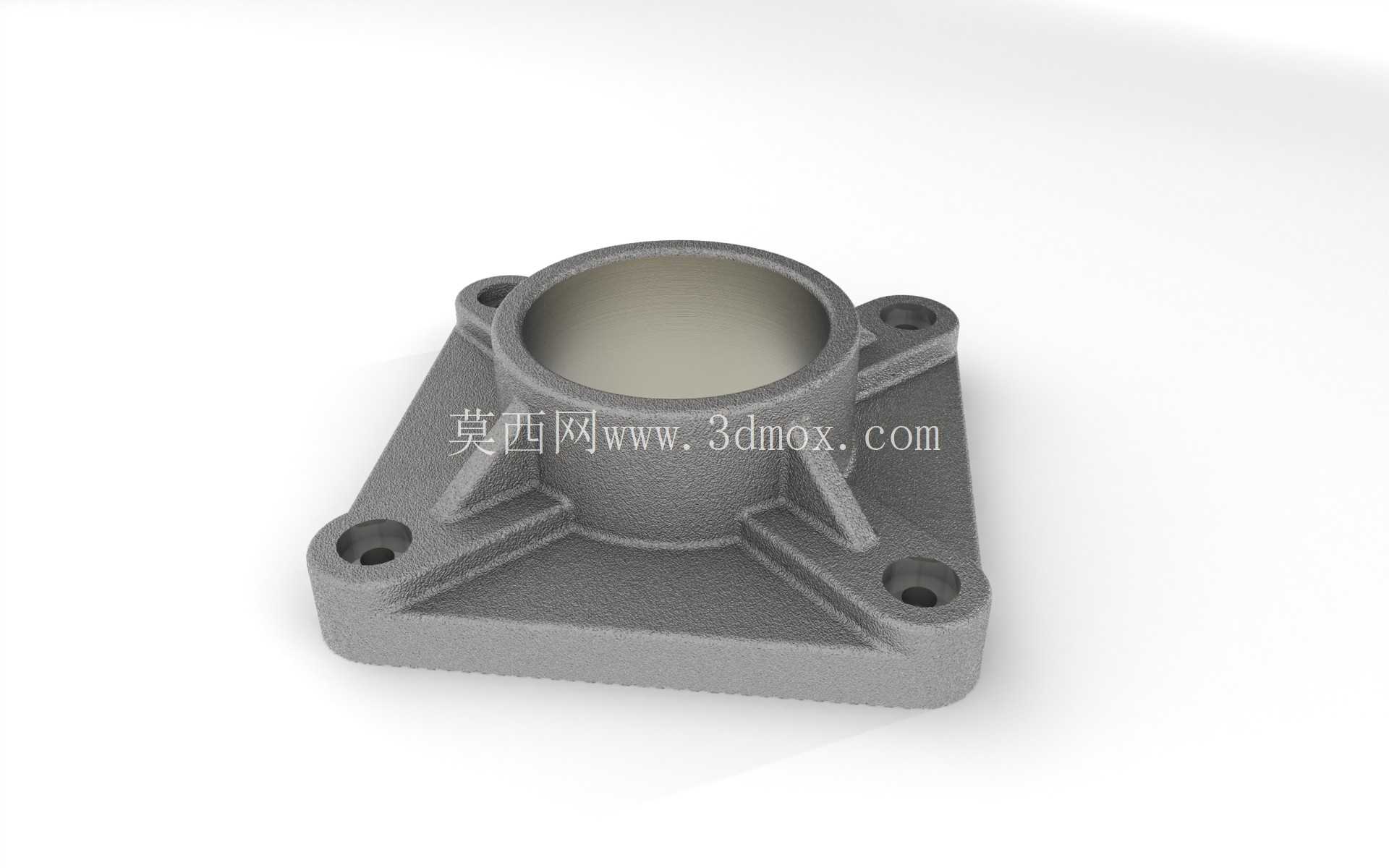

　　在流体输送管路布设、轻型动力单元支撑、工装夹具定位模块搭建等场景中，这类方形法兰连接基座是十分常见的过渡承载零件，它的核心作用是实现轴向筒状部件与安装平面的刚性固定，同时传递轴向载荷、抵消部分径向偏载力矩，避免连接部位出现应力集中导致的开裂或形变。从结构设计逻辑来看，该零件采用方形安装底板搭配中心轴向筒腔的主体构型，底板四个角位预留通孔安装位，孔位周边做局部加厚凸台处理，这一设计是为了匹配螺栓锁紧时的压应力分布，避免螺栓预紧力直接作用在薄平板面造成板面凹陷，同时四个安装孔的中心距公差需要严格控制在IT7级精度区间，保证与配套安装面的孔位同轴度，降低装配时的强行对位应力。中心筒腔与底板之间设置了四道三角加强筋，分别沿方形底板的对角线方向延伸，筋板的厚度从筒壁处向底板边缘逐步收窄，这种变厚度筋板设计既可以在不额外增加过多零件重量的前提下，大幅提升筒腔与底板连接部位的抗弯截面模量，在承受轴向冲击载荷或者径向偏载时，筋板能够将应力均匀分散到底板整个平面，避免筒根部位出现应力集中断裂，同时也符合铸造工艺的拔模要求，减少铸造过程中的缩孔、夹砂缺陷。

　　零件的安装边界需要结合实际配套场景核算：方形底板的边长尺寸决定了安装所需的平面最小预留空间，四个安装孔的孔径适配常用的内六角圆柱头螺栓规格，中心筒腔的内径尺寸与配套的轴类、管路类零件外径采用间隙配合，配合公差选H7/g6即可满足多数常温工况下的装配需求，筒腔的轴向高度则根据所需的配合接触长度确定，保证配套部件插入后有足够的接触面积传递扭矩或轴向力，不会出现配合段过短导致的晃动问题。

　　从实际使用场景出发，这类基座常应用在气动管路的终端固定、小型输送线的辊筒端部支撑、低压流体管路的转角连接部位，在设计建模过程中，需要重点处理几个工艺细节：一是所有转角位置都设置了铸造圆角，避免直角位置的应力集中，同时满足铸造时的金属液流动填充要求，减少冷隔缺陷；二是安装孔的端面都做了锪平处理，保证螺栓锁紧时端面与螺栓头接触面贴合平整，不会出现螺栓偏斜导致的预紧力不足问题；三是筒腔的内壁加工余量预留均匀，针对需要后续机加工的内孔面，建模时提前留出单边2-3mm的加工余量，避免铸造偏差导致后续加工余量不足。

　　在结构强度校核层面，针对常见的1.5倍额定载荷工况，需要重点验算筒根与筋板连接位置的等效应力，确保应力值低于所选铸造材质的屈服强度，同时底板的形变位移量控制在0.05mm以内，避免安装后出现基座倾斜导致配套部件运转卡滞。这类零件的建模过程中，优先采用草图驱动的特征建模方式，先绘制底板的方形轮廓与安装孔位，再拉伸生成底板实体，之后绘制中心筒的截面轮廓拉伸生成筒身，最后通过加强筋特征生成四个方向的连接筋，所有特征的参数保持全关联，方便后续根据不同的安装尺寸、载荷要求快速调整参数生成衍生型号，比如调整安装孔中心距适配不同的安装面，调整筒腔内径适配不同直径的配套部件，调整筋板厚度适配更高载荷的使用场景。
