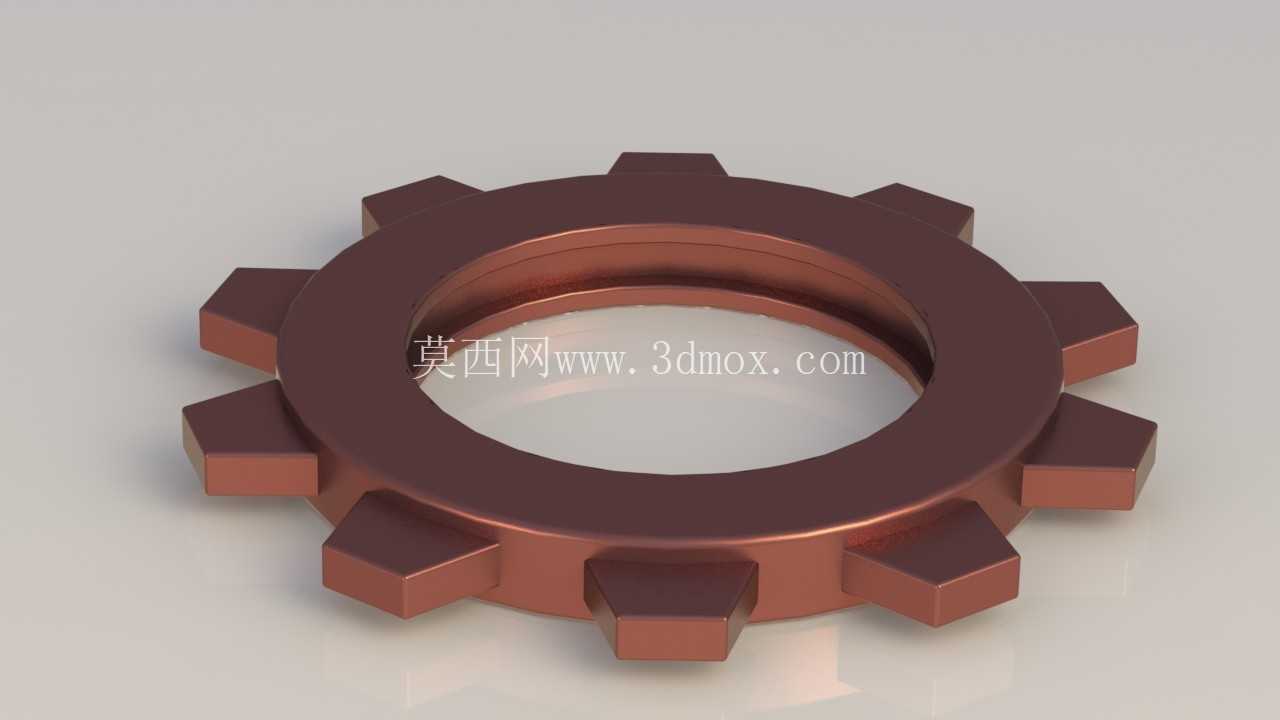

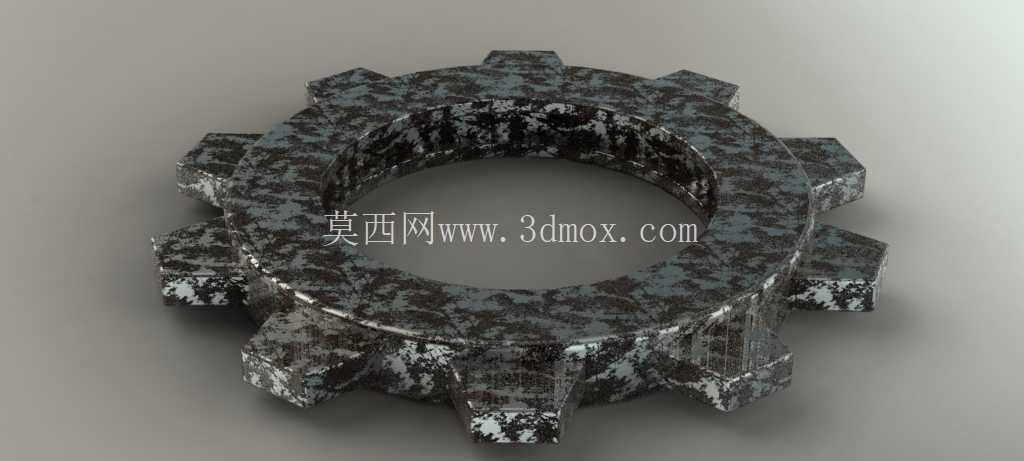

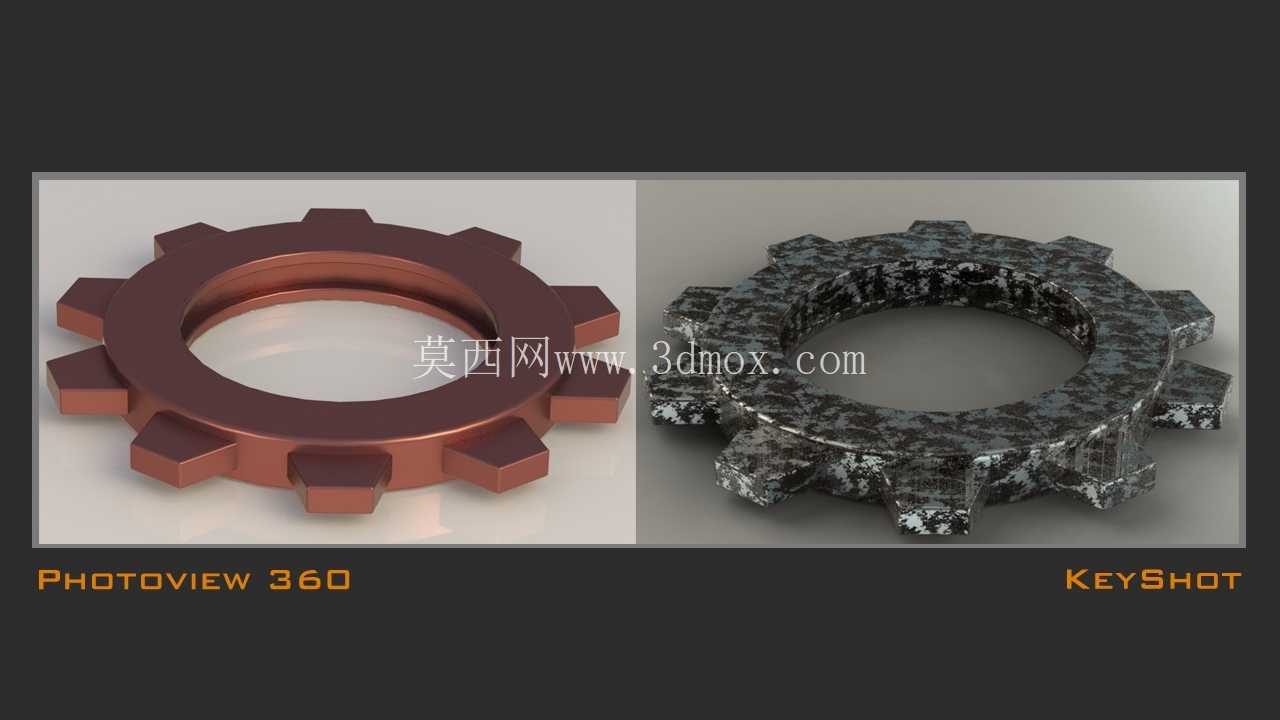

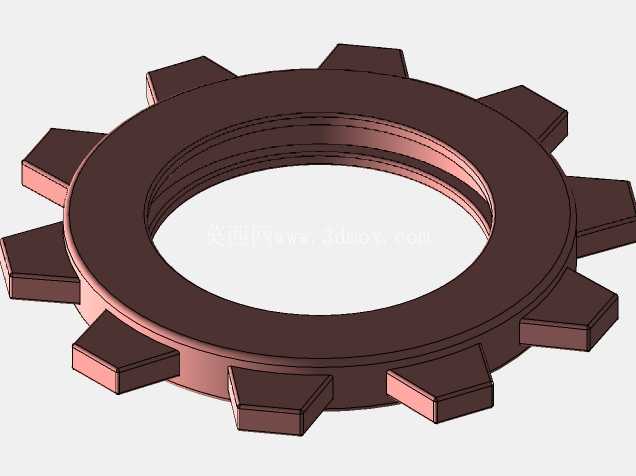

这款齿环类传动零件主要面向重载传动场景设计,常见于矿山破碎设备的动力输出端、重型输送机的辊筒驱动单元以及冶金设备的回转机构中,作为动力传递的核心啮合部件,承担扭矩传递、转速匹配的核心作用,区别于常规薄壁齿圈,该结构采用加厚轮缘设计,能够在冲击载荷频繁的工况下避免轮缘变形、齿根断裂的失效问题。从结构设计逻辑来看,齿部采用渐开线齿形优化,齿顶做了小尺寸倒角处理,既能够减少啮合过程中的齿顶碰撞应力,也能在装配阶段起到导向作用,降低齿圈与配对齿轮的对位难度;轮体内壁为光滑圆柱面,可直接与回转筒体的定位轴颈过盈配合,无需额外设计键槽结构,靠配合面的摩擦力传递扭矩,这种设计更适合大扭矩、低转速的重载工况,避免键槽位置的应力集中导致的轮体开裂问题。
齿根位置做了R角过渡处理,在建模阶段特意将齿根圆角与轮缘端面的过渡做了连续曲面衔接,消除了直角衔接带来的应力集中点,经过有限元校核,在额定1.2倍过载工况下,齿根位置的最大应力低于材料屈服强度的60%,能够满足长期连续运转的强度要求。外形尺寸方面,该齿环的外径与内径比值控制在1.4:1,轮缘厚度占齿高的35%,既保证了轮体的整体刚性,也不会因为壁厚过大增加不必要的转动惯量,安装边界上,齿环的轴向宽度与配对齿轮的齿宽差值控制在5mm以内,允许安装过程中存在少量轴向窜动,不会出现啮合长度不足导致的齿面偏磨问题;齿环的两端面均设计了0.5mm的退刀结构,适配铸造后的端面车削加工,能够保证端面与内孔的垂直度要求,避免装配后出现齿圈偏摆、啮合异响的问题。
从铸造工艺适配性来看,齿部的拔模斜度控制在1.5度,既能够满足砂型铸造的拔模要求,不会出现拔模过程中齿形缺料的问题,也不会因为斜度过大导致齿形啮合侧隙超标;轮体表面没有设计复杂的凸台、凹槽结构,能够简化铸造模具的结构,减少砂芯的使用数量,降低铸造过程中的气孔、砂眼缺陷概率,铸造完成后仅需要对齿面、内孔、两端面进行机加工即可达到装配精度要求,加工工序更少,生产效率更高。
在实际应用场景中,这类齿环通常配对小模数直齿轮使用,传动比稳定,啮合过程中的滑动摩擦占比低,齿面磨损速度慢,配合定期的润滑维护,能够在多粉尘、高湿度的恶劣工况下长期稳定运行;针对不同的工况需求,齿面可做淬火处理提升表面硬度,也可保留铸态基体韧性,适配冲击载荷更大的使用场景,设计阶段预留了足够的加工余量,可根据实际使用需求调整热处理工艺,不需要修改基础结构模型。建模过程中对齿形的参数做了全参数化关联,修改模数、齿数、齿宽参数时,整个轮体的结构会自动更新,包括齿根圆角、端面倒角、内孔尺寸都会同步匹配调整,能够快速衍生出不同参数规格的同系列齿环模型,适配不同功率等级的传动系统设计需求,减少重复建模的工作量。
