工业装配用C形螺旋夹紧工装结构

在机械加工、装配维修、小型工件组焊的作业场景里，这类C形螺旋夹紧件是工位上出现频率极高的通用工装，不管是台钻上固定薄钢板钻孔、钳工台配装小零件时的定位、还是钣金件粘接时的保压固定，都能看到它的使用场景。区别于重型机用平口钳的大体积与固定安装限制，这类C形夹不需要提前锁死在工作台面上，可根据作业位置灵活挪动，适配不同工位的临时夹持需求，在设备维保现场、小型五金加工门店、学生金工实习工位都有极高的普及度。

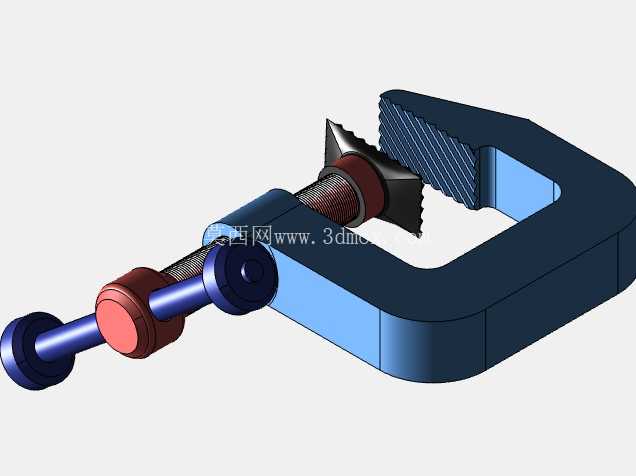

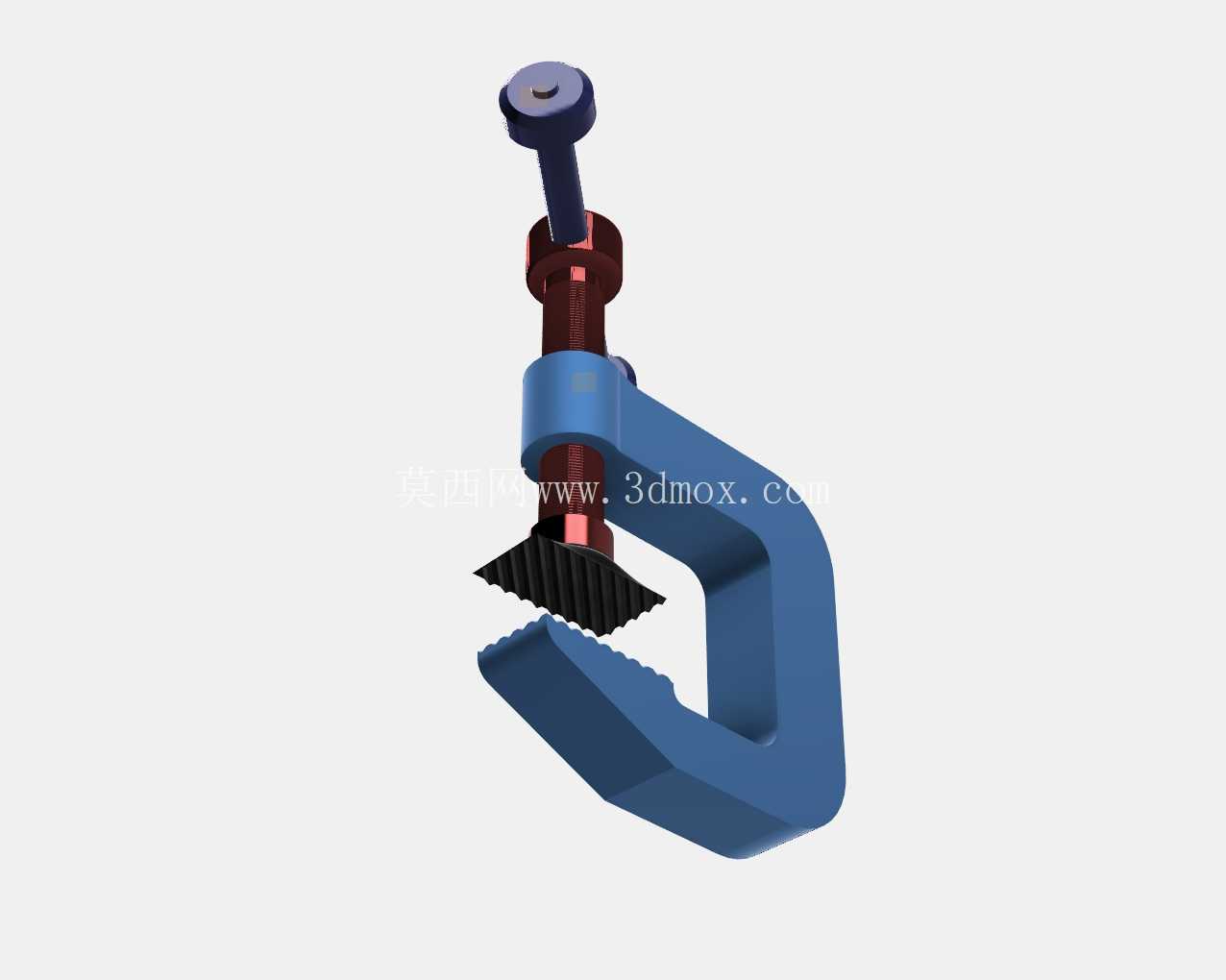

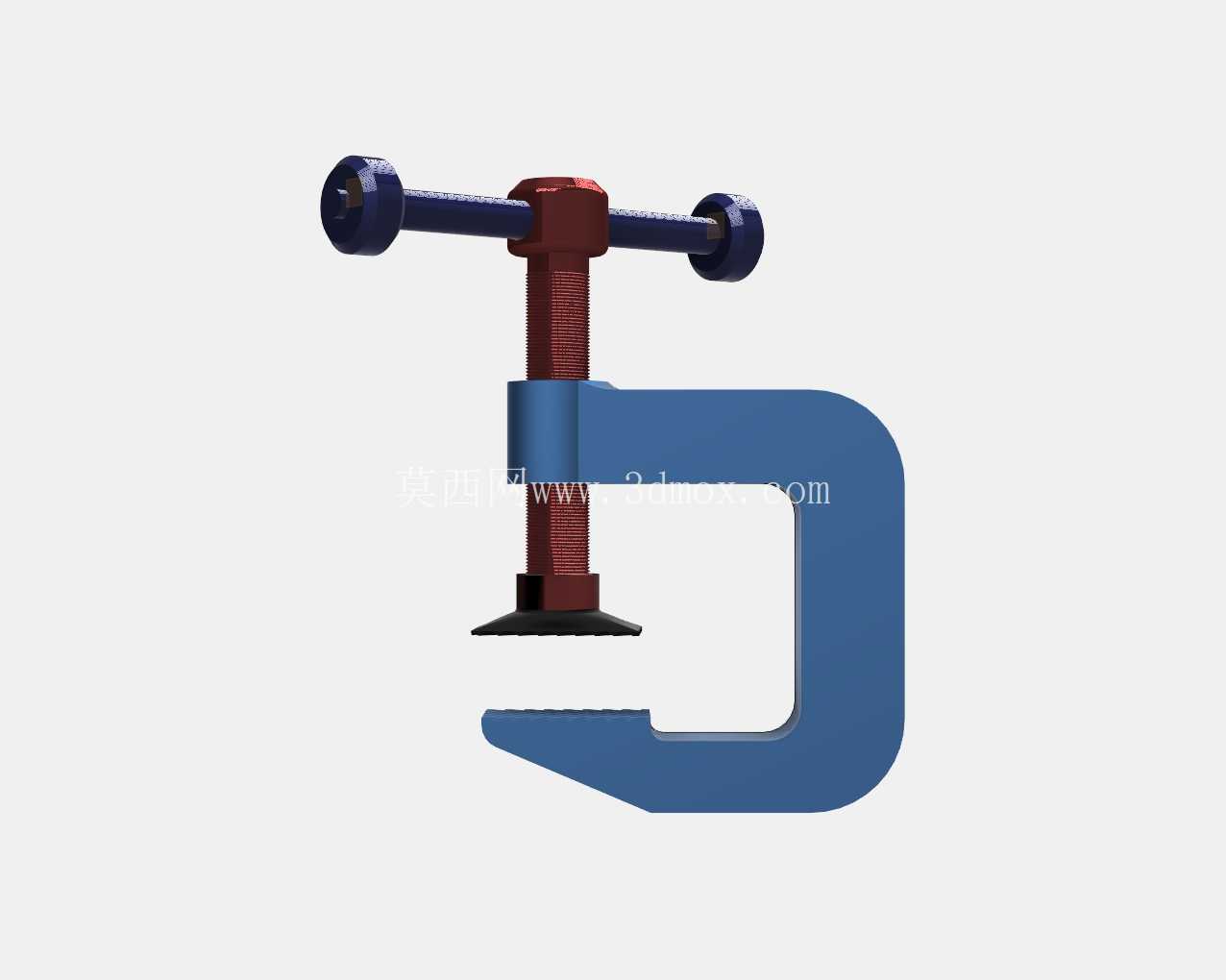

从结构设计逻辑来看，整体采用C形开口的框架作为核心受力主体，这个C形臂的截面做了渐变加厚处理，靠近夹持口的位置截面尺寸更大，向手柄端延伸时逐步收窄，这种变截面设计是为了匹配夹持作业时的应力分布——夹持受力时C形臂的最大弯矩出现在开口根部，加厚处理能避免长期受力出现框架张口变形，同时控制整体重量，不会因为过度冗余设计导致夹具过重不便手持操作。框架的开口深度与开口高度是核心安装边界参数，常规同规格的这类C夹开口高度可覆盖0-80mm的工件厚度，开口深度约50mm，也就是说只要工件被夹持位置的边缘到工件外侧的距离不超过50mm，厚度在夹持行程范围内，都可以稳定装夹，不会出现夹口够不到工件夹持面的问题。

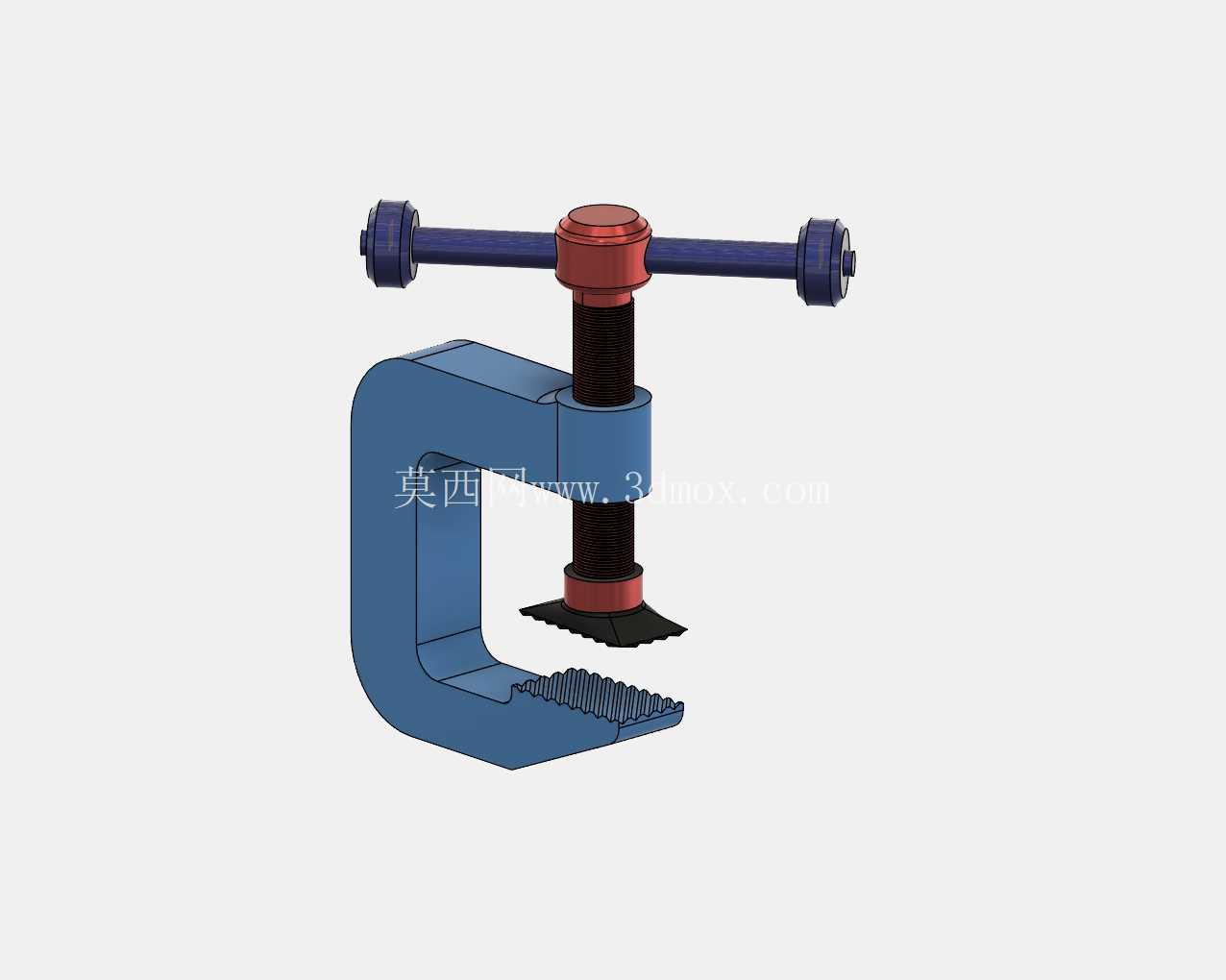

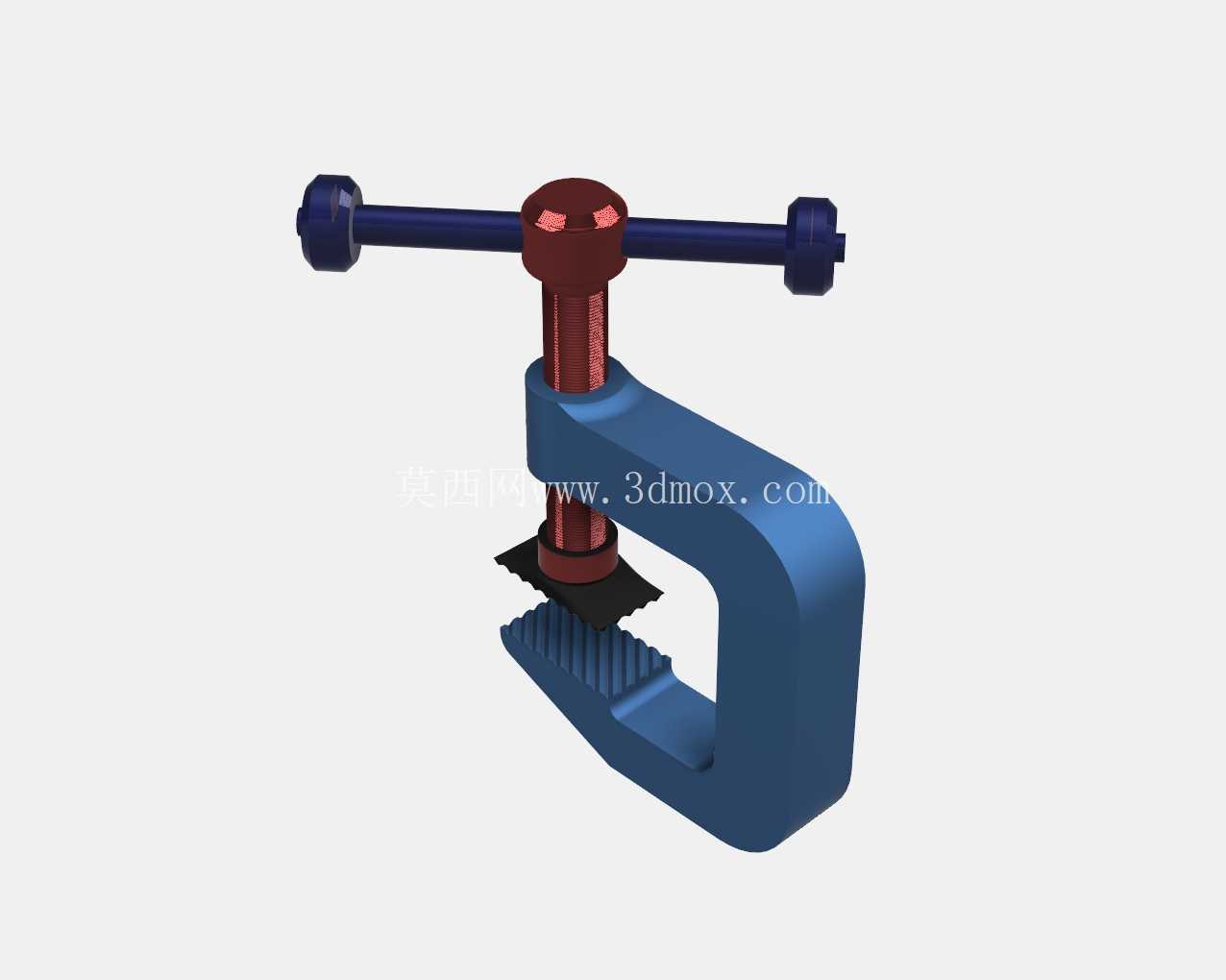

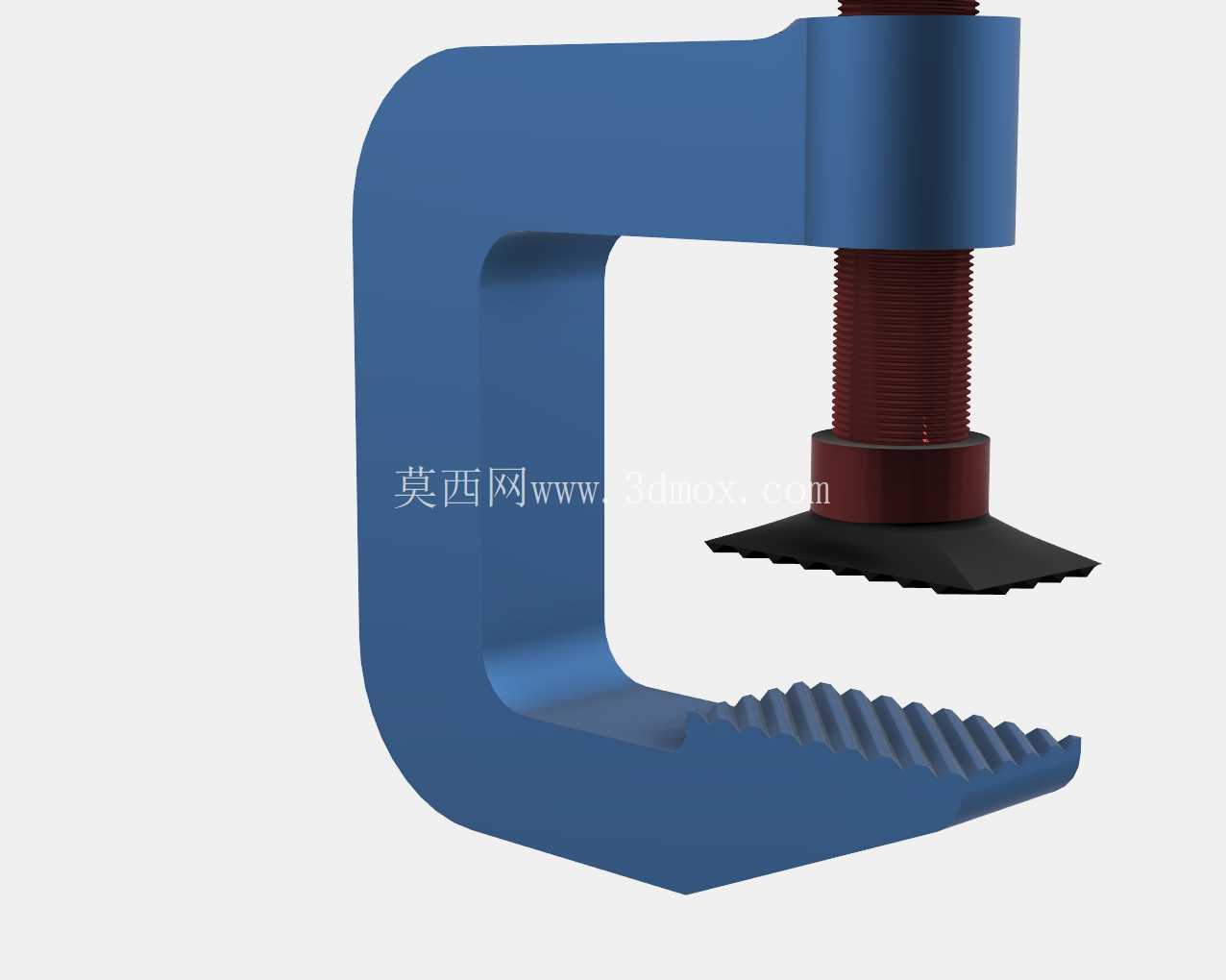

夹紧执行部分采用梯形螺纹传动结构，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动时的轴向承载能力更强，反复旋拧也不容易出现滑牙问题，适合夹紧作业时的大轴向力输出场景。螺杆顶端的操作杆采用贯穿式T形结构，不需要额外配套扳手，徒手就可以转动施力，当需要更大夹紧力的时候，也可以套入加力杆延长力臂，获得足够的夹持扭矩。螺杆底端的压头做了可旋转的活动压块设计，压块与螺杆之间留有转动间隙，旋紧过程中压块接触工件表面后不会跟着螺杆一起转动，避免压头旋转刮伤工件表面，同时压块的夹持面做了细密的齿纹处理，接触工件后能增大静摩擦力，防止夹持过程中工件打滑移位。C形框架的下夹持面同样做了齿纹处理，和上压块的齿纹对应，上下两个接触面同时提供摩擦力，即使夹持表面带有少量油污的金属工件，也能保持足够的夹持稳定性，不会出现受力后工件滑脱的问题。

实际使用中需要注意夹持的受力边界，这类C夹的C形框架为铸钢材质，虽然有足够的结构强度，但不能超行程夹持过厚的工件，也不能用锤击手柄的方式暴力施力，否则会导致C形臂出现不可逆的塑性变形，张口变大后夹持精度会直接丧失。针对不同的作业场景，还可以在压块与工件之间垫入铜皮或者橡胶垫，一方面避免硬质压头夹伤精加工工件的表面，另一方面也能进一步增大摩擦系数，提升夹持可靠性。在组焊作业中使用时，要注意避免焊渣飞溅到螺杆的螺纹部位，作业后及时清理螺纹上的杂物，定期在螺纹表面涂抹少量润滑脂，保证螺杆旋动顺畅，延长工装的使用寿命。

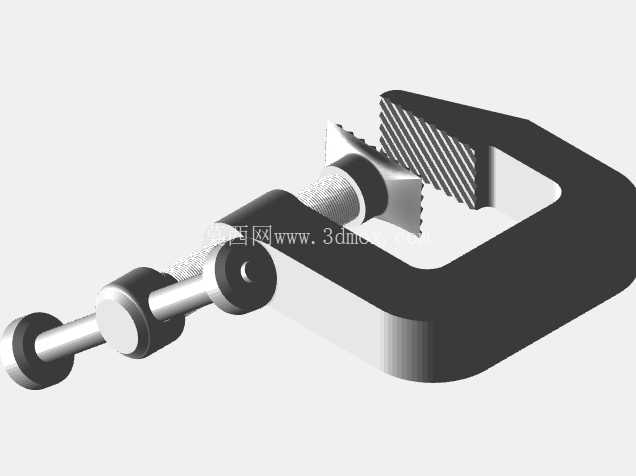

从建模角度来看，这个模型完整还原了C形夹的所有装配关系，C形框架的曲面过渡、梯形螺纹的牙型参数、活动压块的转动间隙、T形操作杆与螺杆的连接结构都做了准确还原，没有做过度的简化处理，不管是用于工装教学演示、装配工位的工具可视化展示，还是作为机械基础课程的夹具结构案例，都能满足使用需求。模型的结构比例完全参照实物尺寸缩放，各个部件的配合关系符合实际加工装配要求，不存在结构干涉或者装配逻辑错误的问题，可直接用于工程演示、场景搭建等用途。
