山特维克345修枝锯替换手柄结构设计

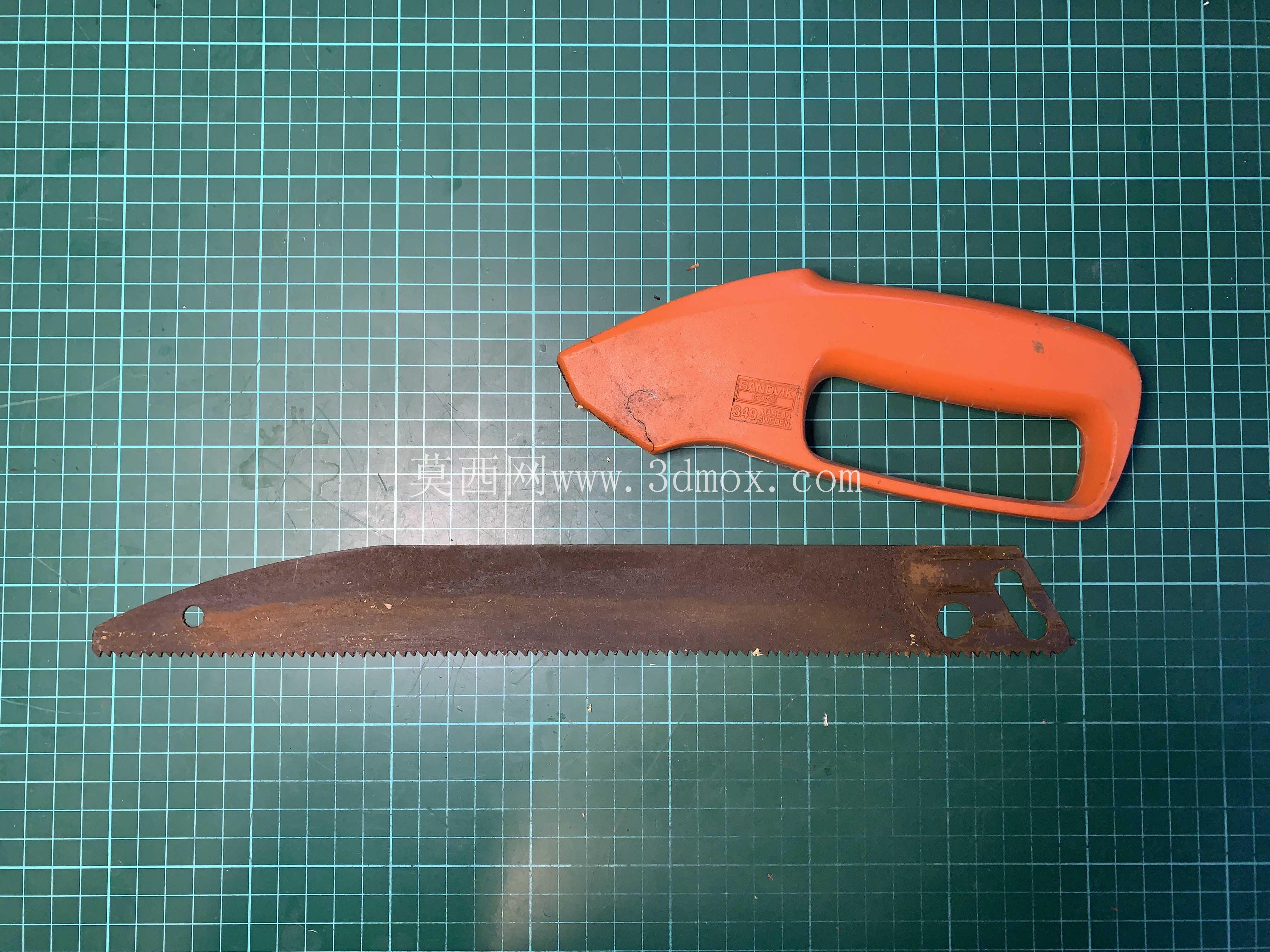

园林作业场景中，修枝锯是果树修剪、灌木整形、枯枝清理环节的高频手持工具，作业过程中手柄需要承受反复的推拉载荷、侧向掰动应力，以及户外温湿度变化带来的材料老化影响，原有塑料手柄在长期交变载荷下易出现开裂、断裂问题，直接导致锯片无法正常握持使用，而锯片本身刃口保持性良好、基体无变形损伤，直接整锯更换会造成材料浪费，因此设计适配的替换手柄具备实际的工程实用价值。

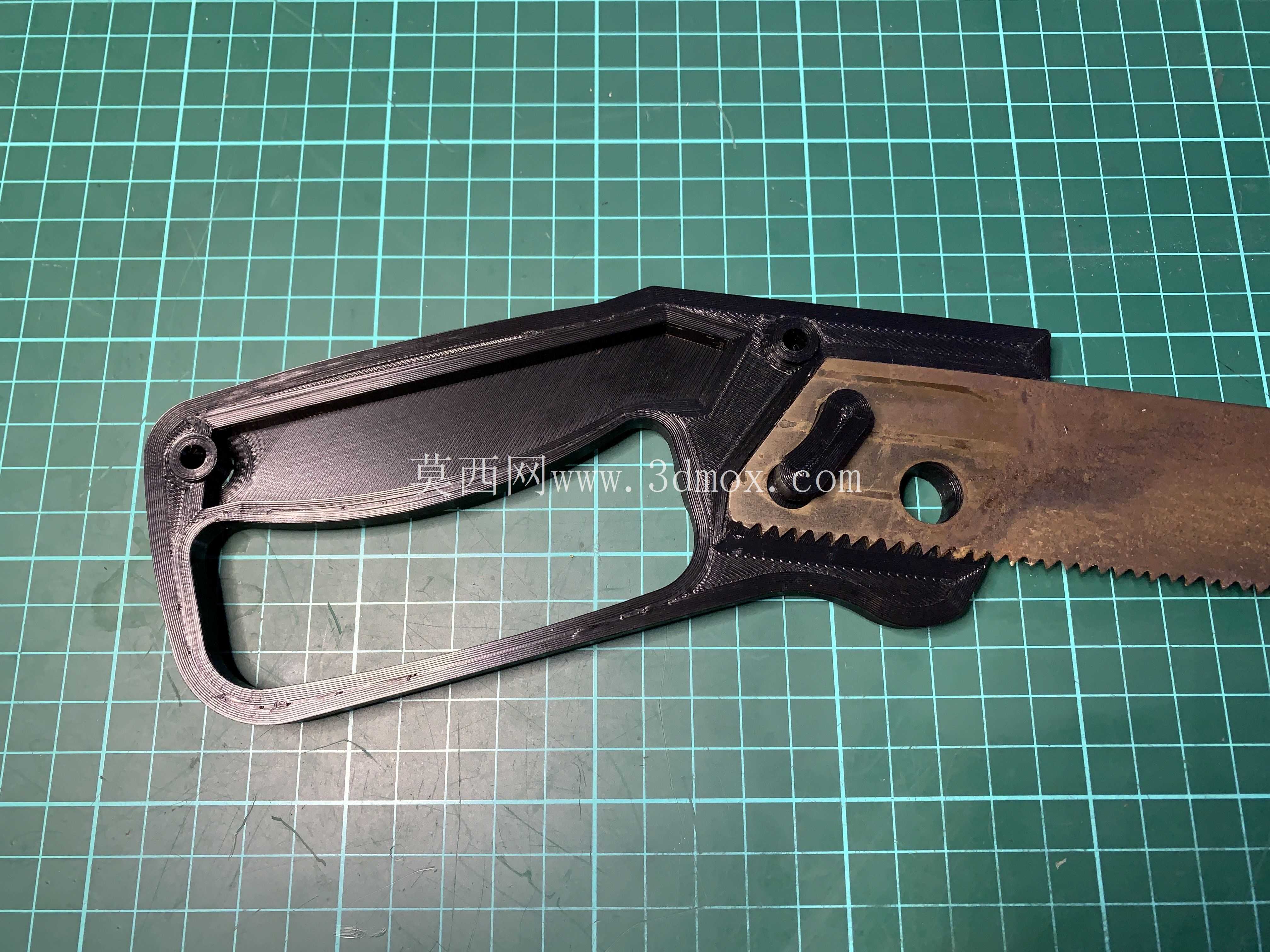

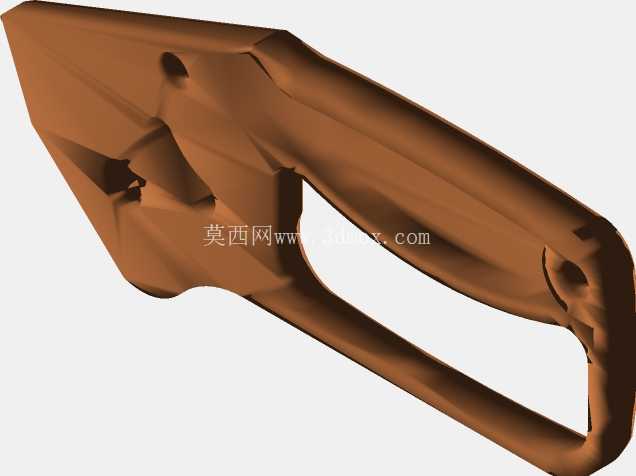

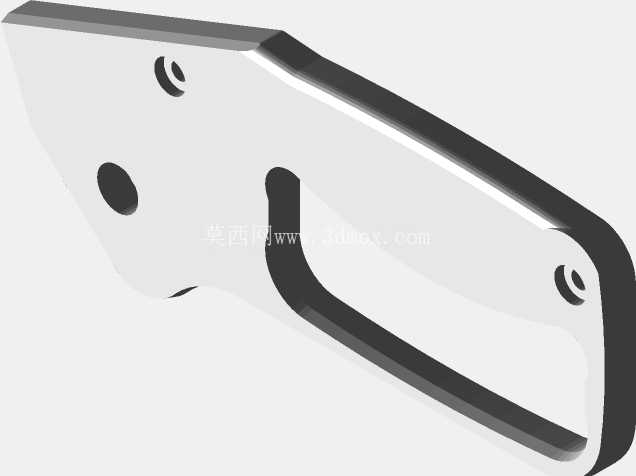

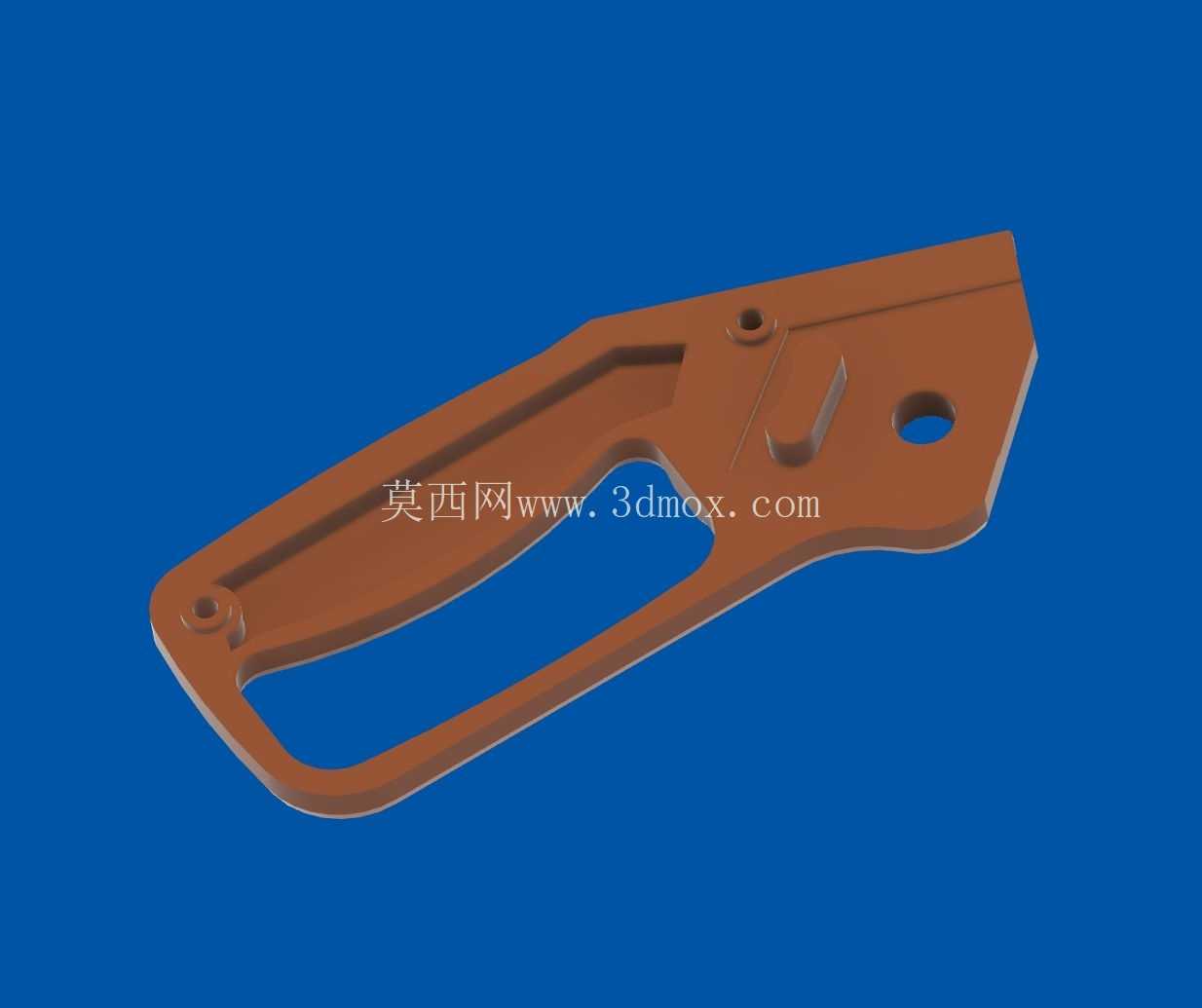

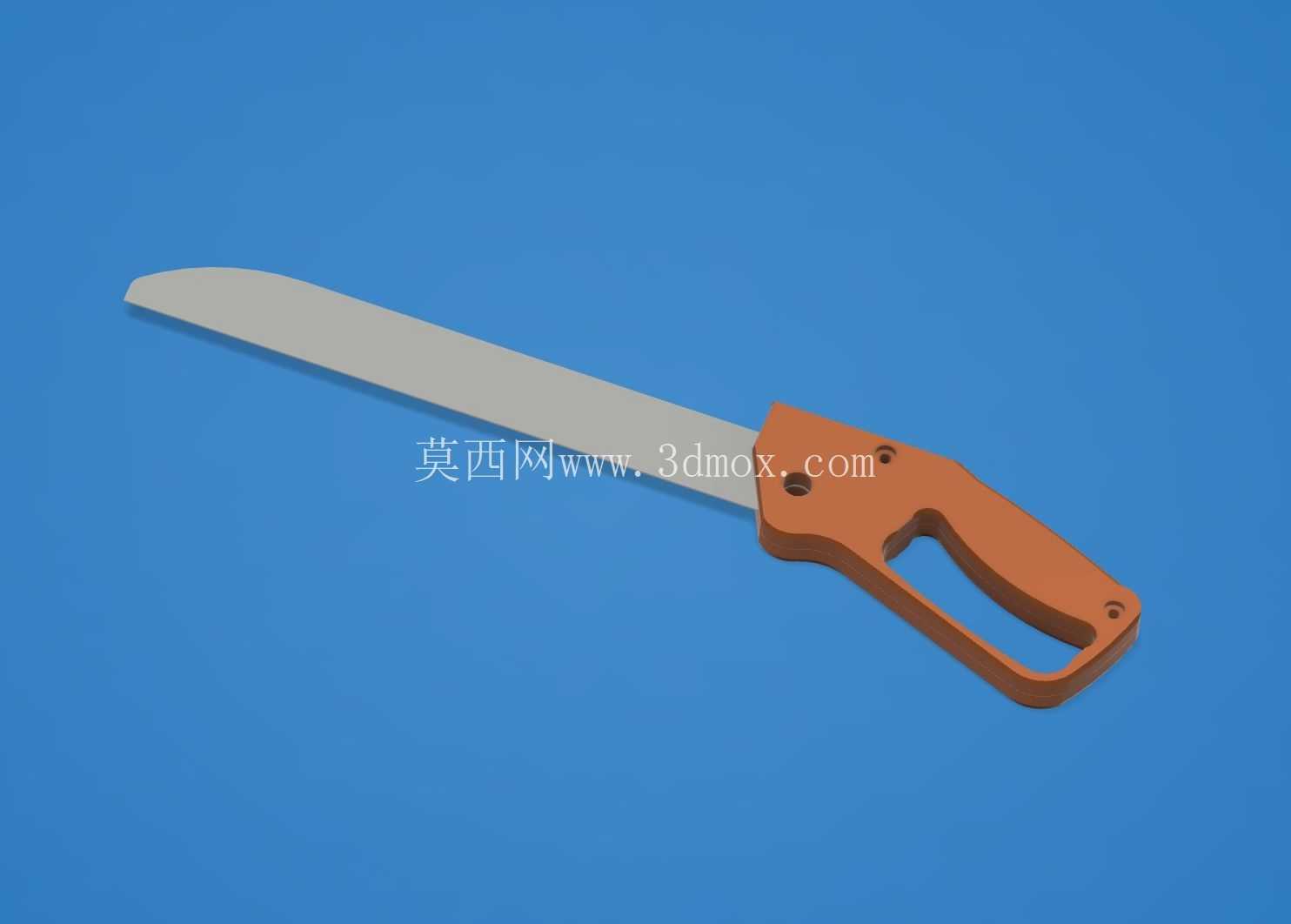

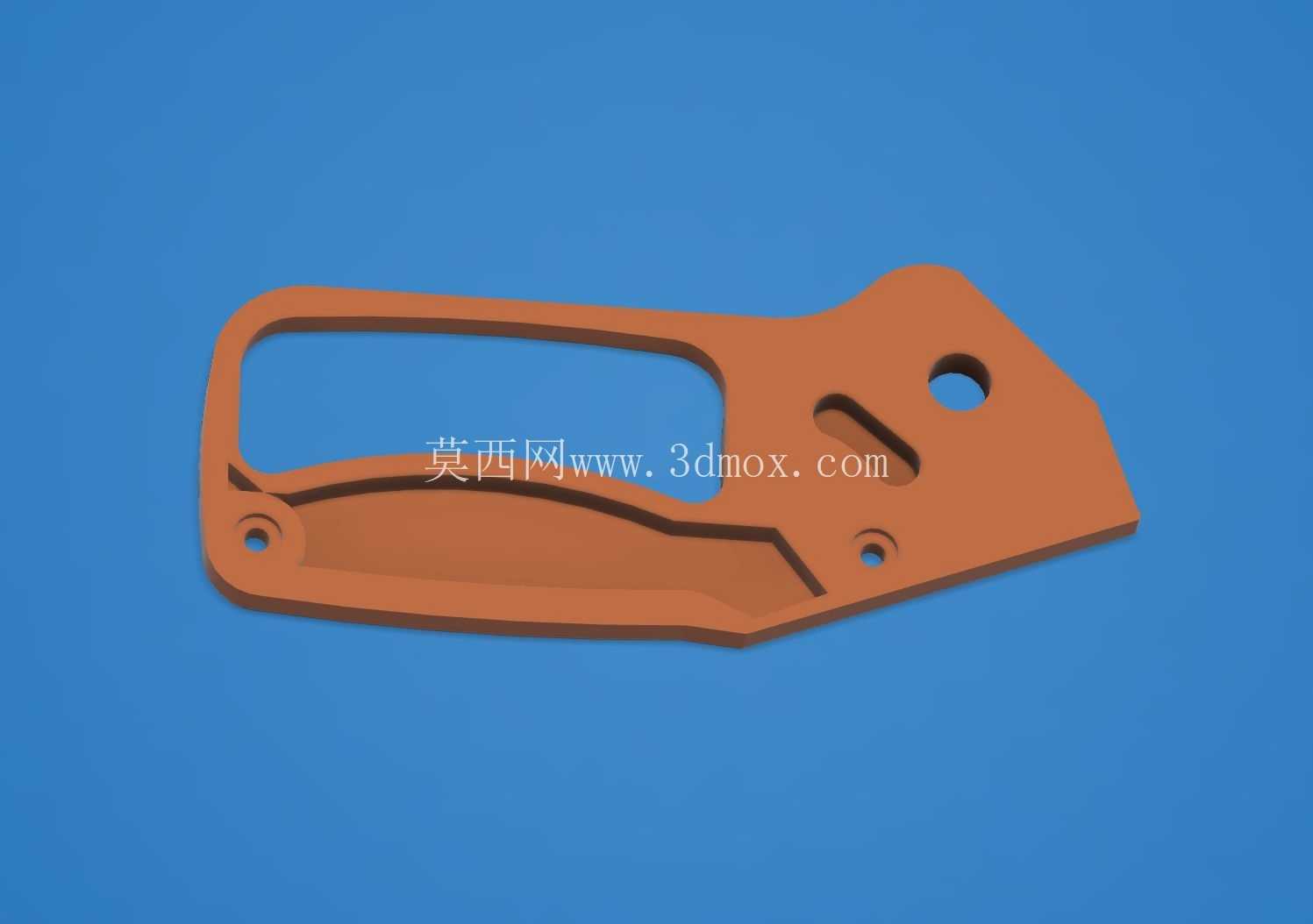

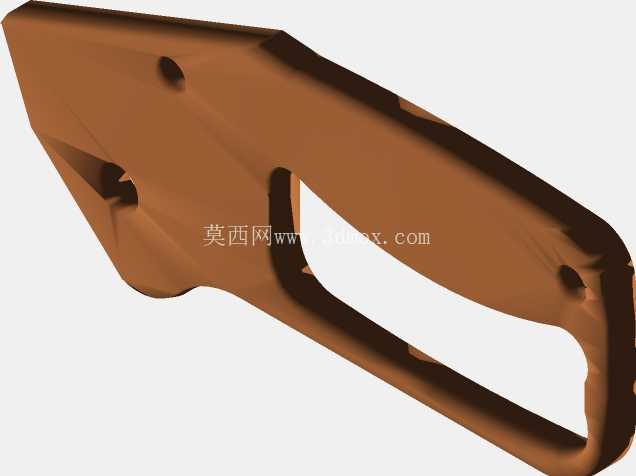

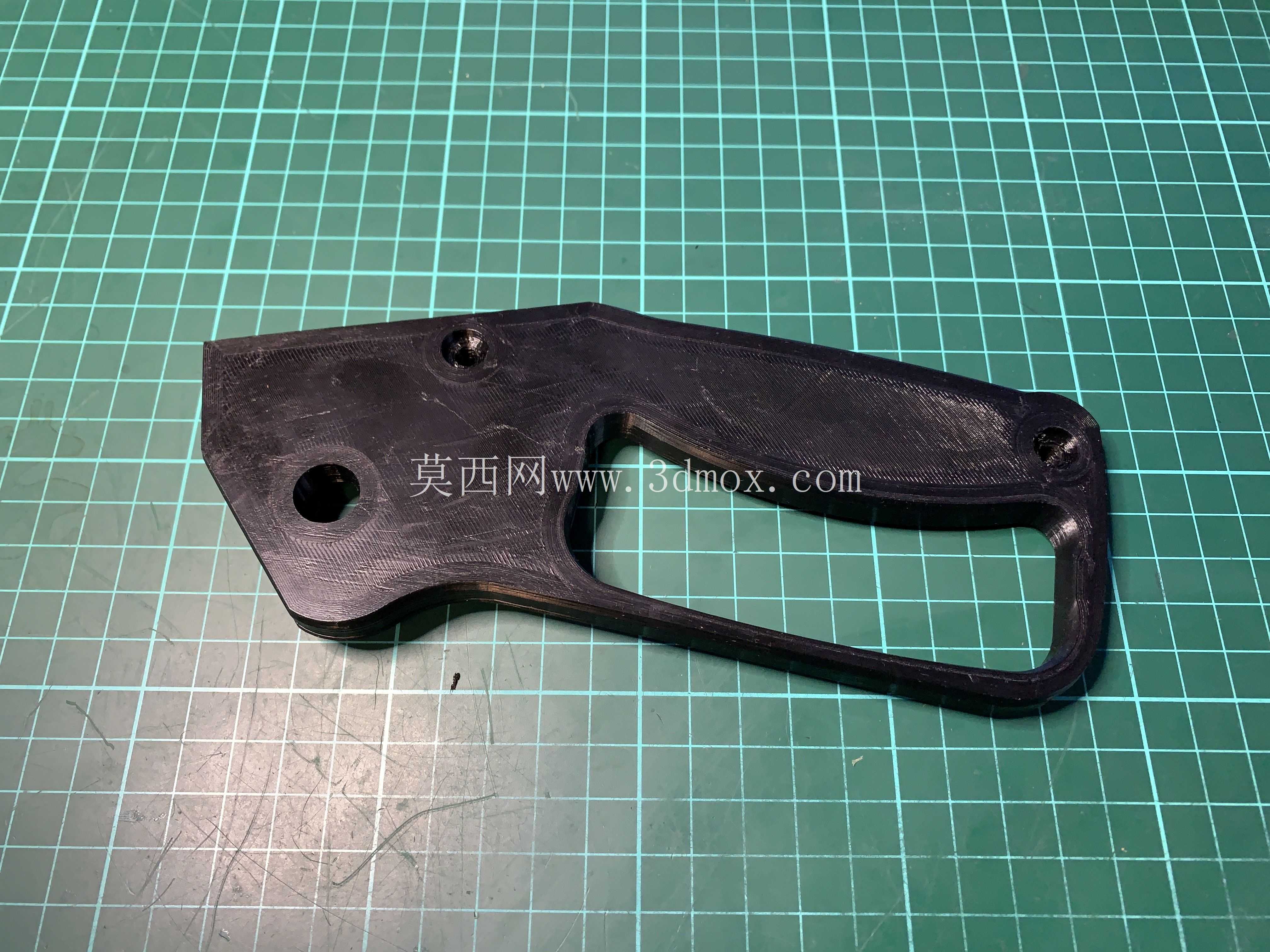

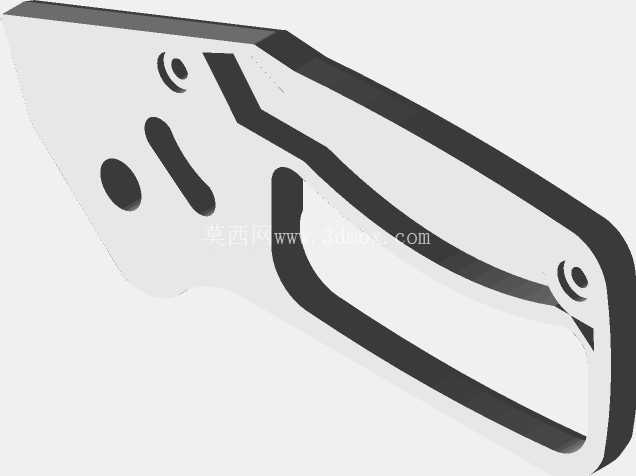

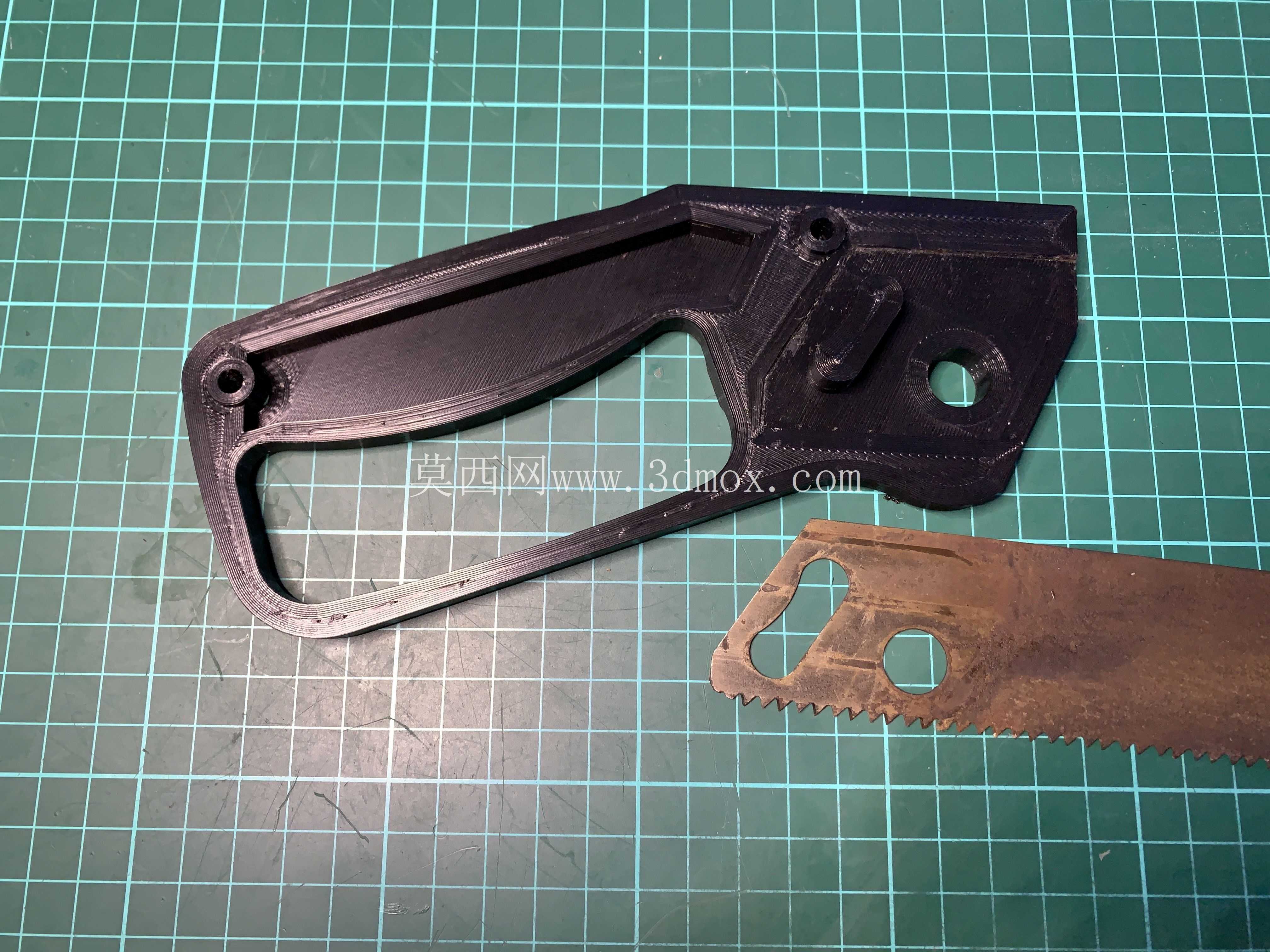

该替换手柄采用分体对夹式结构设计，整体外形贴合人手握持的人机工程学曲线，握持区域做了圆弧过渡处理，避免棱角对手掌的压伤，尾部设置镂空挂孔，方便工具收纳悬挂。结构上分为左右两个对称半体，安装时将原有金属锯片的固定端夹在两个半体的中间定位槽内，定位槽的尺寸与锯片根部的固定轮廓完全匹配，限制锯片在手柄内的前后窜动与转动自由度，保证锯片安装后的同轴度，避免使用过程中出现锯片晃动偏移的问题。

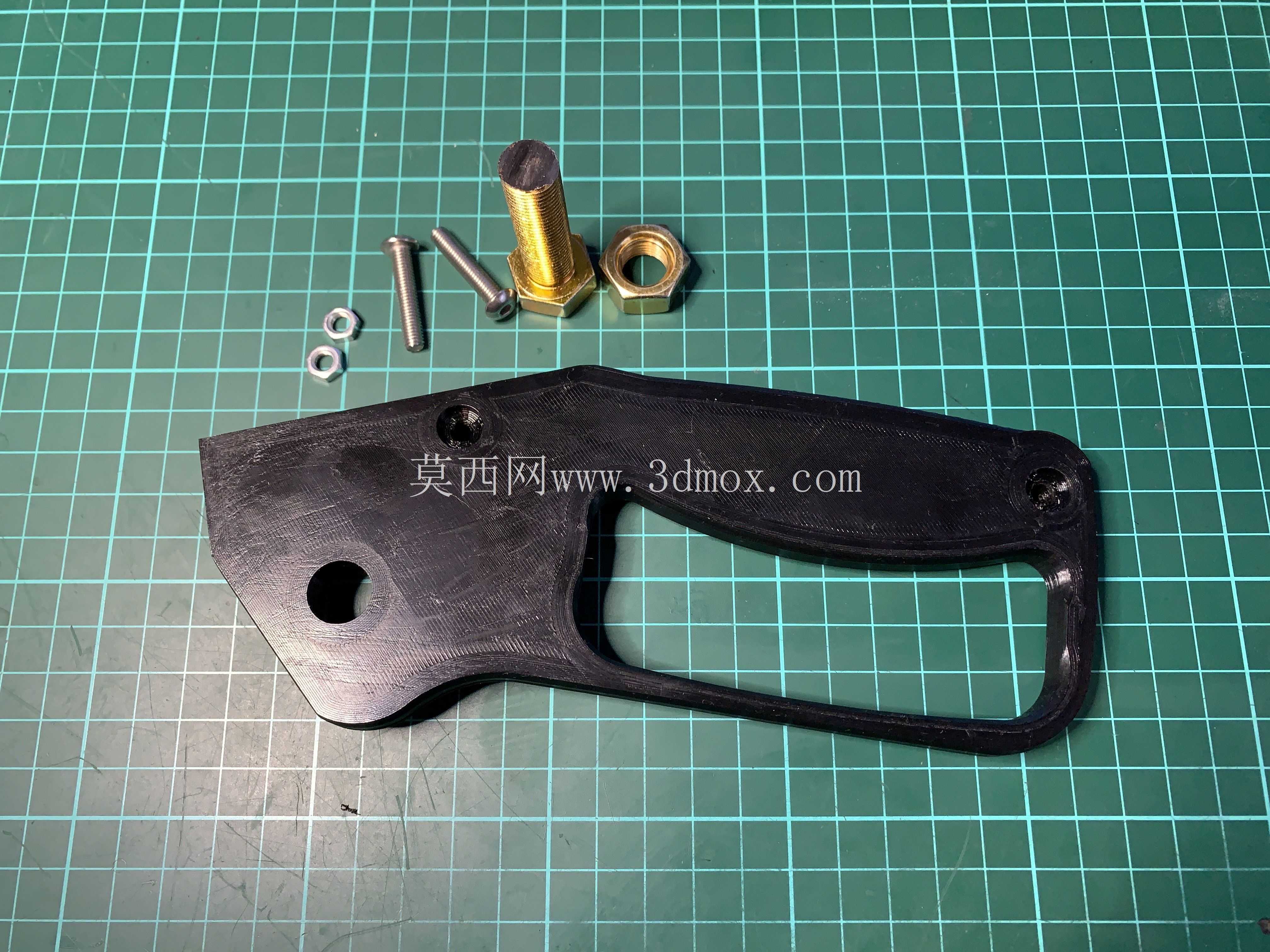

紧固结构采用两种规格的紧固件配合实现，沿锯片长度方向布置两个M5螺栓，穿过两个半手柄与锯片上的原有安装孔，实现主方向的夹紧固定；在锯片尾部的圆孔位置，配置切割至适配长度的M13螺栓，穿过手柄尾部与锯片孔，承担作业过程中手柄尾部的掰动载荷，避免应力集中在前端螺栓位置导致的手柄开裂。所有螺栓安装后头部沉入手柄表面的沉孔内，保证握持面平整无凸起，不会在作业时硌伤手掌。

材料选型上优先考虑结构强度与抗冲击韧性，选用尼龙作为打印基材，相比原有普通塑料材质，尼龙的抗疲劳性能、耐冲击性能更优，能够承受修枝作业中反复的推拉、扭转载荷，减少长期使用后的开裂风险；若没有尼龙耗材，PETG材料也可作为替代，满足轻度作业场景的使用需求。打印参数设置上，层厚控制在0.2毫米，平衡打印精度与打印效率，填充率设置为15%，在保证手柄整体结构强度的前提下控制整体重量，避免手柄过重增加长时间握持的作业疲劳感。

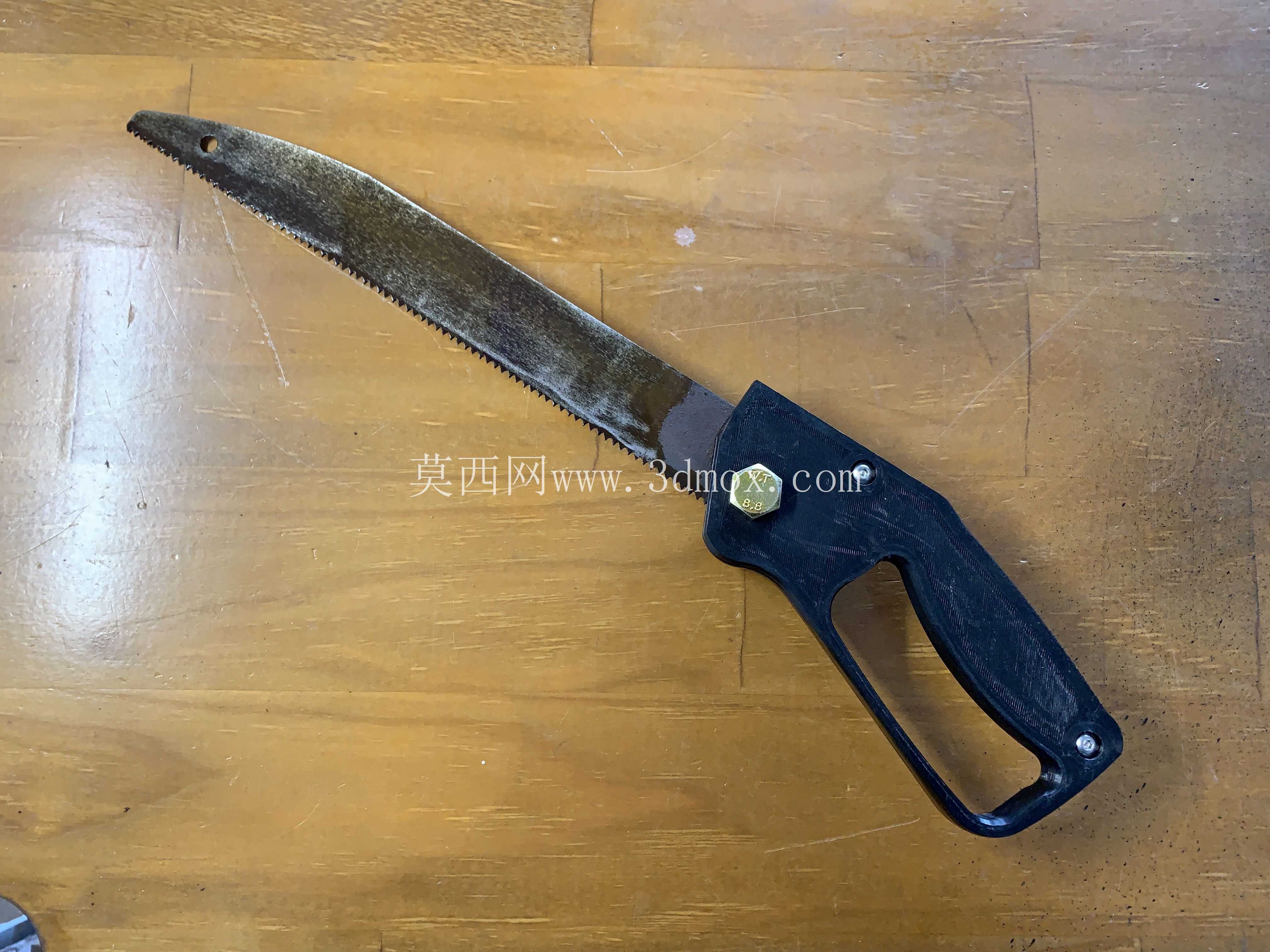

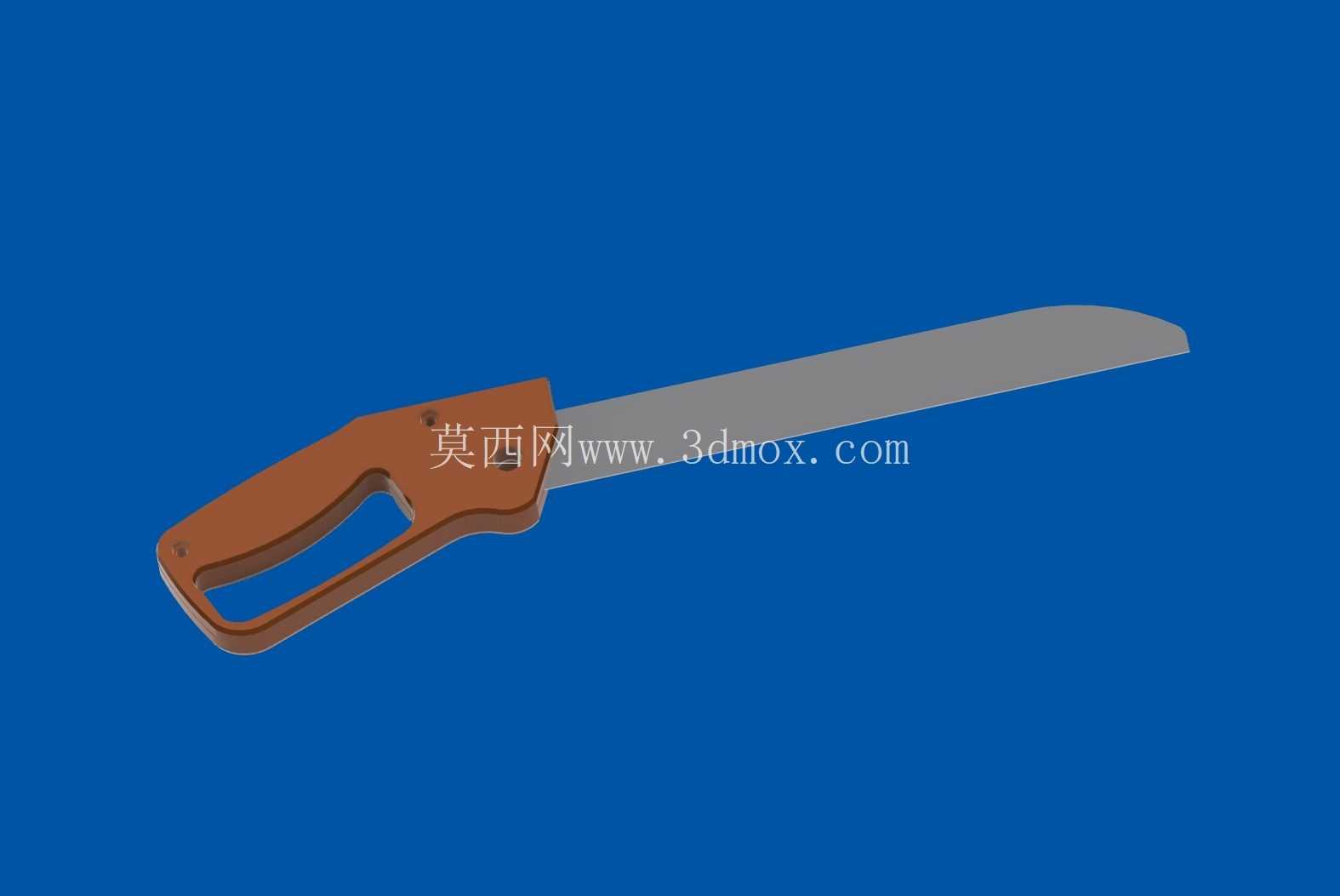

安装边界方面，该手柄完全适配原有山特维克345修枝锯的锯片安装尺寸，不需要对原有锯片进行二次打磨、钻孔加工，仅需将损坏的原有塑料手柄拆除，清理锯片根部的残留碎屑与锈迹，将两个半手柄对准锯片定位槽扣合，依次穿入螺栓并拧紧至规定力矩即可完成装配，装配后的手柄整体握持直径符合成年男性手掌的握持范围，长时间作业不易产生疲劳感。实际使用测试中，装配完成的手柄在粗枝修剪、硬木切割作业中表现稳定，没有出现松动、开裂、形变问题，夹紧力足够传递锯切所需的推力与拉力，锯片无偏移晃动，锯切手感与全新原装工具无明显差异。

从工具维修与备件设计的角度来看，这类易损功能件的替换结构设计，核心在于精准匹配原有零件的安装接口，在不改动原有核心功能部件（锯片）的前提下，通过结构优化提升易损部位的耐用度，既降低了工具的使用成本，也减少了金属部件的浪费，符合小型五金工具维修再利用的实际需求。设计过程中需要重点关注载荷的传递路径，将作业过程中产生的弯曲、扭转应力均匀分散到手柄的整体结构上，避免应力集中在螺栓孔、边角等位置导致的结构失效，同时兼顾握持的人机工程学要求，保证工具使用过程中的操作舒适度与安全性。
