重新优化设计的机用台虎钳结构

　　在常规机加工工位的工装配置里，虎钳是铣削、钻削、轻度磨削工序里最基础的工件夹持单元，这款重新设计的机用虎钳，针对传统台钳在小批量多品种加工场景下的常见痛点做了结构优化，没有沿用老款虎钳的一体式铸钢钳身易应力开裂的缺陷，也调整了丝杠传动副的配合间隙，能适配更多非规则小型工件的装夹需求。从实际应用场景来看，这类虎钳主要安装在立式铣床工作台、小型钻床台面、钳工修配工位的操作台上，用来夹持金属坯料、塑料样件、小型焊接组件，在单件打样、教学实训、小型维修车间的作业场景里使用率极高，相比大型液压夹具，它的安装门槛更低，不需要外接动力源，纯手动操作就能实现稳定夹持，对工位的配套要求极低，哪怕是临时搭建的加工工位，只要有平整的安装台面就能固定使用。

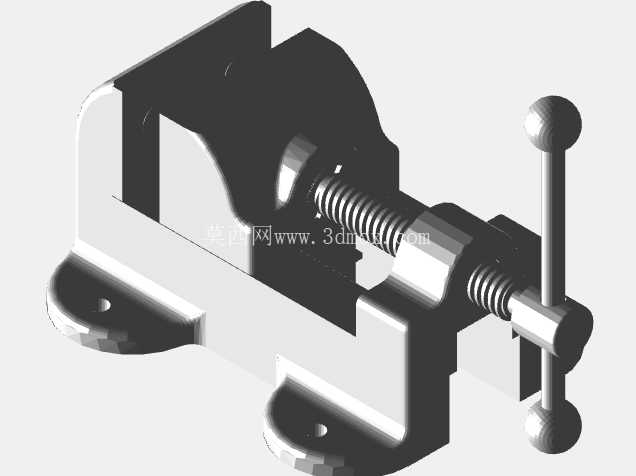

　　从功能特性上看，这款虎钳保留了传统丝杠进给的核心结构，转动端部的球头手柄就能带动活动钳身沿固定导轨做直线往复运动，实现钳口的开合动作，钳身底部的两个安装耳座做了加厚处理，安装孔的位置适配常规工作台的T型槽间距，不需要额外做转接板就能直接用T型螺栓固定在标准机台台面上，安装边界的兼容性比老款产品提升不少，能适配市面上多数小型加工设备的台面安装孔位。设计思路上，这款虎钳没有追求过度复杂的快换结构，而是优先保证夹持刚性，固定钳身和活动钳身的配合导轨做了加宽处理，相比窄导轨的普通虎钳，在夹持不规则工件产生偏载力矩的时候，钳身的晃动量更小，不会出现夹持偏斜导致的加工尺寸超差；丝杠的支撑端做了内嵌式的铜套衬套，避免丝杠直接和铸钢钳身摩擦，长期使用磨损后只需要更换铜套就能恢复传动精度，不需要整体更换钳身，降低了长期使用的维护成本。

　　钳口部分没有做一体式的不可拆结构，预留了钳口板的安装螺丝位，用户可以根据加工需求更换光面钳口、齿面钳口或者仿形定制钳口，用来夹持不同材质、不同外形的工件，比如夹持软质铝件的时候可以更换铜质钳口避免夹伤工件表面，夹持毛坯件的时候可以更换带尖齿的淬火钳口提升夹持摩擦力，防止加工过程中工件移位。外形尺寸上，这款虎钳的整体轮廓控制得比较紧凑，钳身长度适配小型工作台的安装空间，最大开口距离能覆盖常规小型零件的装夹需求，不会因为开口过大导致钳身整体尺寸冗余占用过多工作台面空间，手柄的转动半径做了合理优化，既保证手动夹紧的时候能施加足够的扭矩，又不会因为手柄过长导致操作时和周边工装、刀具产生干涉。

　　从结构细节来看，活动钳身和丝杠的连接部位做了防脱设计，哪怕钳口开到最大行程，活动钳身也不会从固定钳身的导轨上滑脱，避免日常操作中因为开合过度导致零件散落；底部安装面的平面度做了精加工处理，安装到工作台面之后不会出现翘曲，保证钳口的夹持面和工作台面的垂直度满足加工要求，不需要额外做垫铁调整就能直接投入使用。在实际使用过程中，这类手动虎钳的操作逻辑非常直观，新入职的操作人员不需要经过复杂培训就能快速上手，转动手柄夹紧工件之后就能开展加工作业，相比气动、液压夹具，它的夹持力可以通过手柄的转动扭矩手动控制，针对薄壁类、易变形的工件，可以灵活控制夹紧力度，避免夹力过大导致工件变形报废。整体结构没有多余的复杂零件，拆解维护非常方便，日常保养只需要定期给丝杠传动副加注润滑脂，清理导轨缝隙里的切屑就能长期保持稳定的工作状态，对使用环境的要求不高，哪怕是多粉尘、多切削液的加工车间环境，也不容易出现传动卡滞的问题。
