3D打印桌面级螺杆传动小型台虎钳

这款小型夹持工装主要面向桌面级加工、创客制作、3D打印后处理场景设计，整体采用分体式组装结构，所有主体结构件均可通过FDM3D打印工艺制作，无需复杂的机加工工序即可完成整套工装的制作，适配个人工作室、学校创客空间、小型维修工位的轻量夹持需求。从实际使用场景来看，这类小型虎钳不需要厚重的铸铁基座，整体重量轻，可通过基座上的三个安装孔直接固定在工作台面、木板或者定制的工装支架上，安装边界灵活，既可以永久固定在专属工位，也可以搭配快拆压板实现临时工位的快速部署，不会像重型台虎钳那样占用过多工作台空间，也不会对安装台面的承重有过高要求。

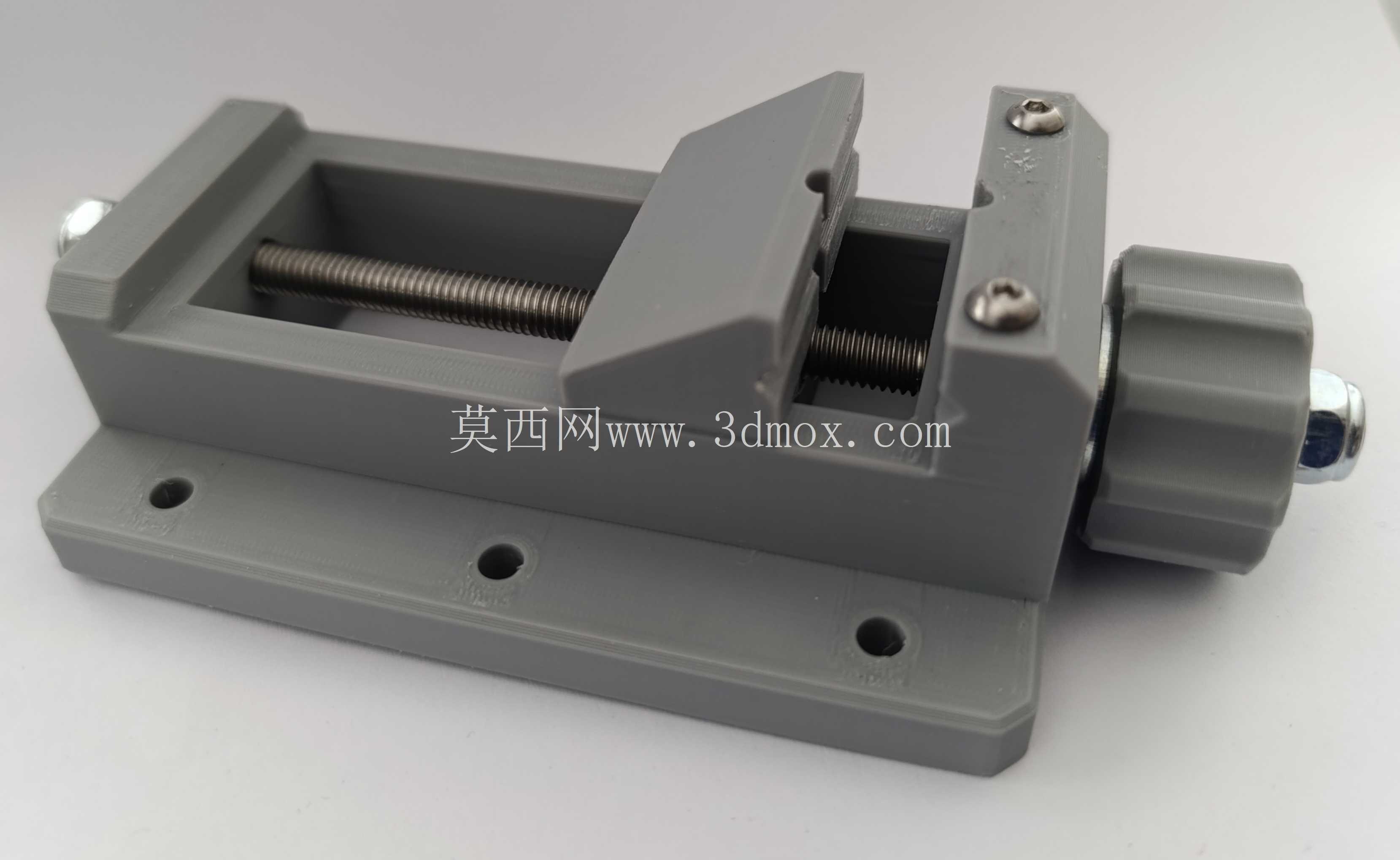

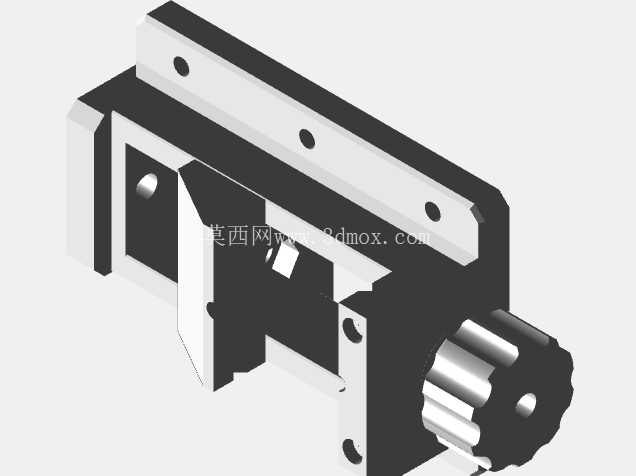

从功能特性来看，该虎钳采用单螺杆传动结构，转动侧部的滚花旋钮即可带动活动钳口沿基座的导向槽做直线往复运动，实现钳口的开合调节，钳口的夹持面做了V型适配设计，既可以加持方形、矩形的规则工件，也可以稳定加持圆形的棒料、轴类小零件，满足小件打磨、钻孔、粘接、电子元件焊接等不同工序的夹持需求。导向结构集成在基座的内腔中，活动钳口的两侧与基座槽壁做了间隙配合设计，既保证活动钳口滑动顺畅无卡滞，也能控制夹持过程中的晃动量，保证夹持精度满足轻量加工的需求。钳口的开合行程覆盖了日常小件加工的常用尺寸范围，不需要频繁更换钳口或者调整安装位置就能适配多数小型工件的夹持需求。

从设计思路来看，整套结构做了面向3D打印工艺的优化，所有零件均避免了大角度悬空结构，打印时不需要添加过多支撑材料，减少后期支撑去除的工作量，同时降低打印失败的概率。零件之间的连接采用标准紧固件实现，组装时需要搭配M6螺纹杆、M6螺母、M6垫圈以及M3螺栓，所有紧固件均为市面通用标准件，不需要定制特殊规格的连接件，用户自行采购即可完成组装，大幅降低了制作门槛。基座底部的三个安装孔采用等距排布设计，孔位做了沉台处理，安装螺栓的头部可以完全沉入沉台内，不会突出基座底面影响虎钳放置的平整度，同时沉台结构也能避免螺栓头与活动钳口的底部产生运动干涉。侧部的旋钮做了外圆周滚花设计，增大手部转动时的摩擦力，不需要额外搭配手柄就能轻松转动螺杆实现夹紧，即使手上沾有少量油污或者粉尘也能稳定操作。

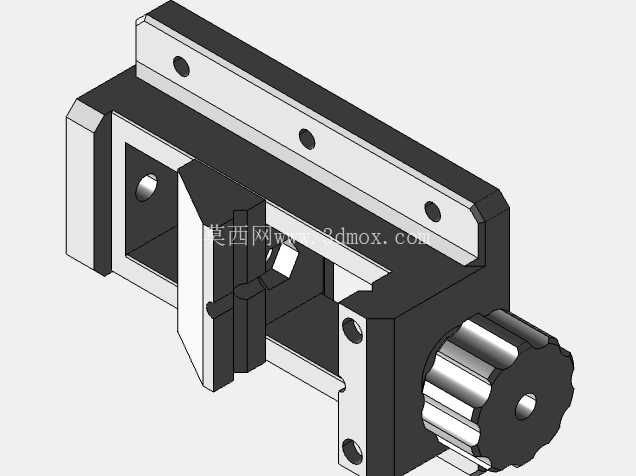

从结构细节来看，固定钳口与基座为一体化设计，保证了固定侧的结构刚性，活动钳口通过内嵌的螺母与传动螺杆配合，将螺杆的旋转运动转化为钳口的直线运动，螺杆的两端通过基座上的定位孔实现径向固定，螺杆转动时不会产生轴向窜动，保证夹持过程中钳口的进给量稳定可控。钳口的夹持面做了细微的防滑纹路设计，加持工件时不会轻易打滑，同时纹路深度控制在合理范围，不会在软质工件表面留下过深的夹痕，适配塑料、铝合金、铜件、PCB板等不同材质的小件加工需求。整套结构没有复杂的曲面或者高精度配合面，普通精度的桌面级3D打印机即可打印出满足装配要求的零件，打印完成后只需要简单去除支撑、打磨掉毛刺即可完成组装，不需要二次机加工修正尺寸，非常适合创客自行制作使用。在实际使用中，这类小型虎钳的夹持力足以应对轻量打磨、钻孔、组装等工序的需求，虽然夹持力无法和工业级铸铁虎钳相比，但针对桌面级的小件加工场景完全够用，同时塑料材质的钳口不会刮伤工件表面，对于外观要求较高的3D打印件、手板件的后处理作业非常友好。
