迷你精密手动台虎钳结构设计

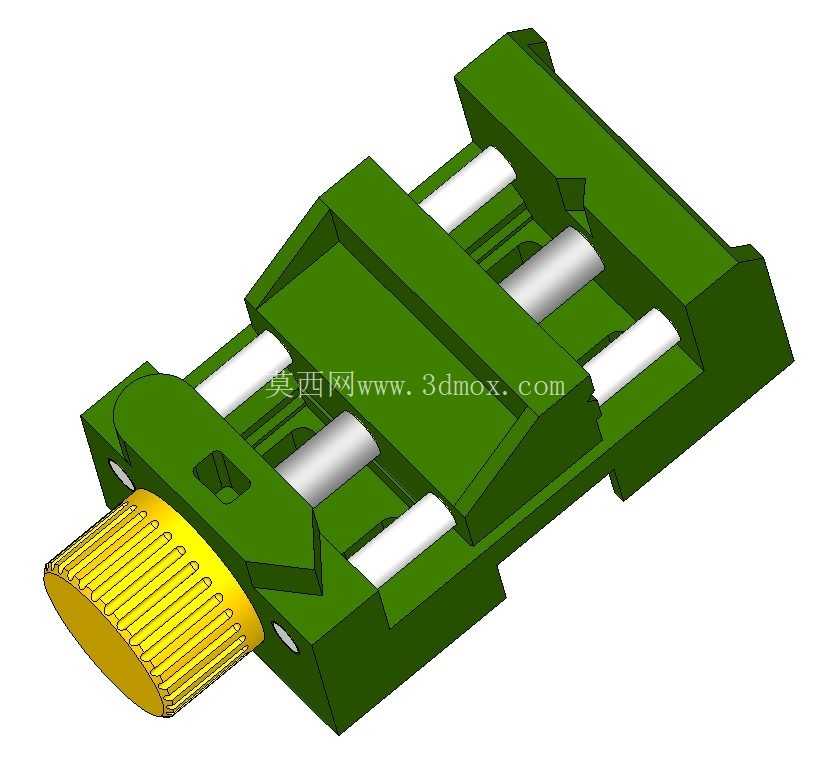

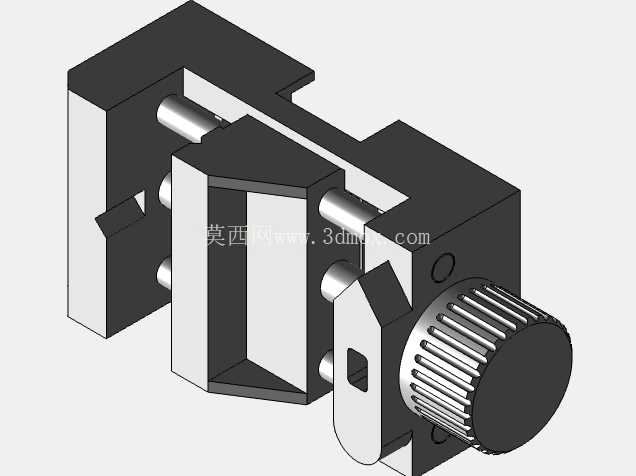

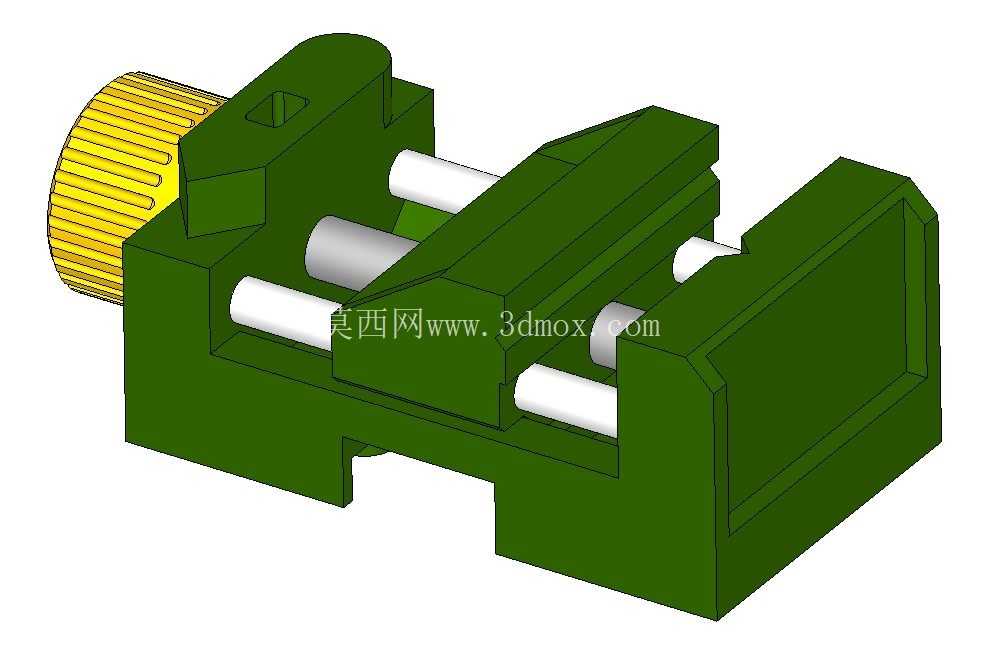

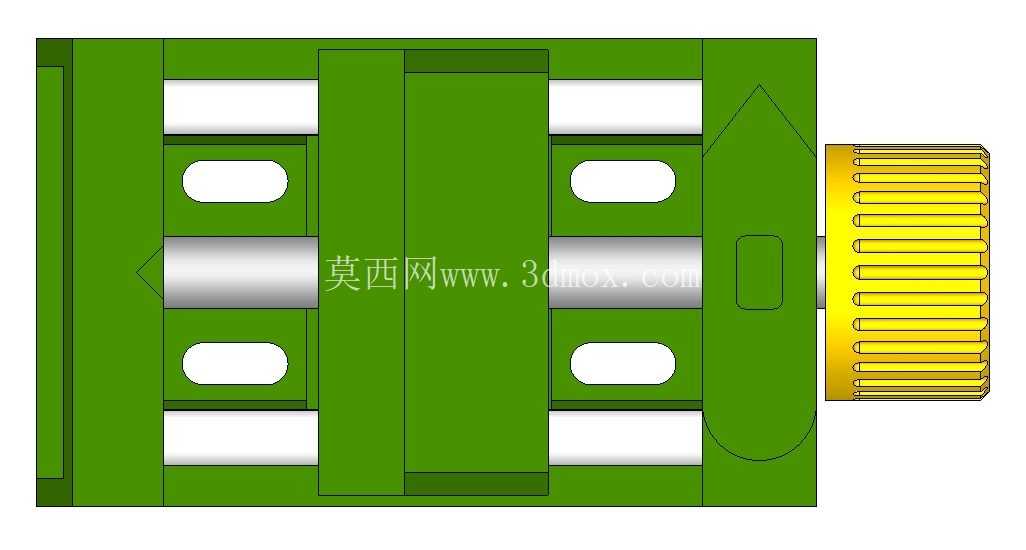

　　这款小型手动夹持装置，核心定位是桌面级精密作业场景下的工件固定需求，常见于手工精密加工、小件试样打磨、微型零件装配、电子元器件引脚修整、模型制作修整等作业环节，区别于工业生产线上的大吨位重型台虎钳，它的整体结构更紧凑，占用工作台面积极小，能够适配狭窄的桌面操作空间，甚至可以临时固定在小型工作台边缘完成轻载夹持作业。从结构组成来看，主体采用一体式铸造型腔基座，基座两侧设置平行导向光轴，作为活动钳身的运动导向副，这种双光轴导向的设计相比单导轨结构，能够更好抵消夹持过程中的偏转力矩，避免活动钳身出现卡滞、夹持面错位的问题，保证活动钳身在全行程范围内都能保持与固定钳身的平行度，夹持小型工件时不会出现受力不均导致的工件翘起、夹伤表面的情况。

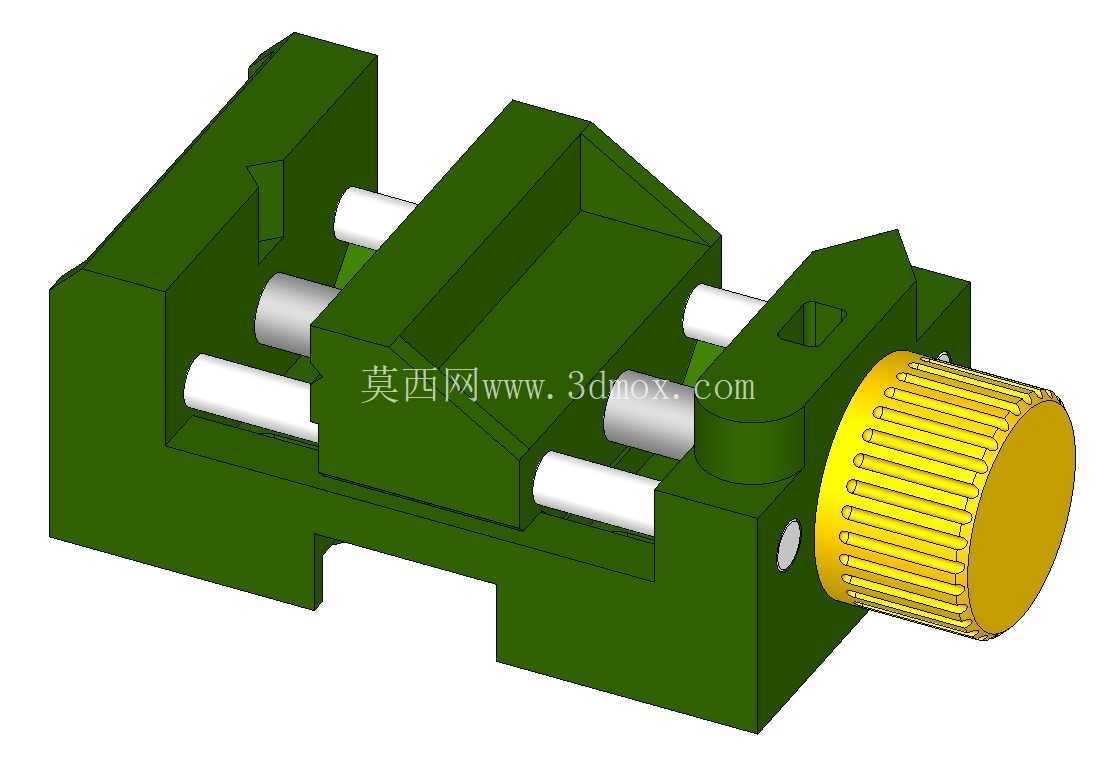

　　钳身的驱动结构采用旋钮式螺杆传动，端部的滚花旋钮做了周向防滑齿设计，徒手旋转时不需要额外搭配加力杆就能获得足够的握持摩擦力，螺杆与活动钳身的连接部位做了间隙配合的轴肩结构，旋转旋钮时螺杆只做周向转动，带动活动钳身沿光轴做直线往复运动，不会带动活动钳身同步旋转，避免夹持过程中工件跟转错位。固定钳身与活动钳身的夹持面都做了平面度处理，没有额外加装齿形防滑纹，这种设计更适合夹持表面精度要求较高的软质工件、精加工完成的小型零件，不会在工件表面留下压痕，若需要夹持大摩擦力的毛坯工件，也可以在夹持面加装软质防滑垫拓展使用场景。

　　从安装边界来看，这款虎钳的基座底部做了平直安装面，既可以通过底部的安装孔配合螺栓固定在专用工作台面上，也可以搭配压板临时固定在任意平整台面上，整体外轮廓没有突出的尖锐棱角，所有结构转角都做了小圆角过渡，日常取放、操作过程中不会划伤操作人员。设计过程中优先考虑了操作的便捷性，整体行程控制在适配小型零件的范围内，螺杆导程做了优化，旋转一圈旋钮活动钳身的进给量适中，既不会因为导程过大导致夹持精度难以控制，也不会因为导程过小导致开合行程调整效率太低。导向光轴与基座的连接采用过盈压装配合，不需要额外的紧固件固定，装配工序简单，长期使用过程中光轴不会出现松动移位的问题，导向精度保持性好。钳身主体的壁厚做了均匀化处理，铸造过程中不容易出现缩孔、应力变形等缺陷，成品的结构刚性足够应对日常轻载夹持需求，不会因为夹持力稍大就出现钳身变形、夹持开口错位的问题。端部的旋钮直径做了针对性放大，相比同尺寸的小型台钳，更大的旋钮直径能够在同等握持力下获得更大的夹紧力矩，不需要借助工具就能达到足够的夹持力，完全满足手工轻作业的夹紧需求。整体结构没有多余的复杂零件，拆解维护十分方便，长期使用后如果螺杆部位进入碎屑，只需要将旋钮拆下就能清理导向轴与螺杆上的杂物，重新装配后就能恢复原有精度，日常维护成本极低。

　　在实际使用场景中，这类迷你虎钳常搭配小型桌面打磨机、微型铣床、精密刻字设备使用，用来固定尺寸较小的加工工件，也可以作为钳工手工修配零件时的临时固定夹具，在实验室试样制备、学生金工实习、手工DIY创作等场景下都有很高的使用频率。设计时充分考虑了操作的人机工程，旋钮的安装高度与钳身高度匹配，操作人员坐在工作台前操作时，手部自然放置就能轻松旋转旋钮调整夹持开度，不需要抬臂或者弯腰操作，长时间作业也不容易产生疲劳感。钳身的整体重心落在基座中心位置，即使不做额外固定，夹持小型工件时也不会因为重心偏移出现倾翻的问题，临时使用时直接放置在平整台面上就能完成简单的夹持作业，适配多种灵活的使用场景。
