可双色3D打印45度直角三角尺结构设计

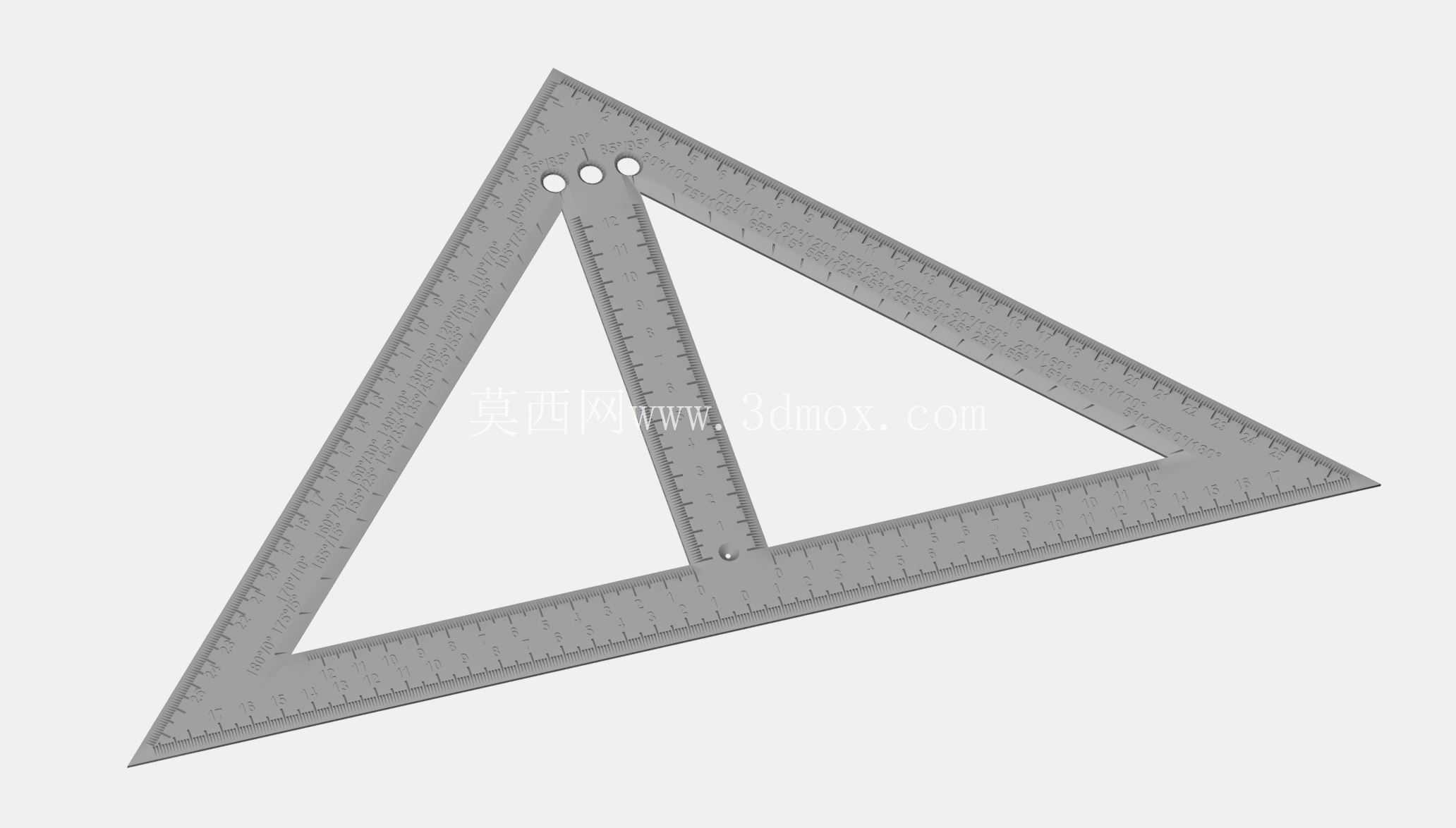

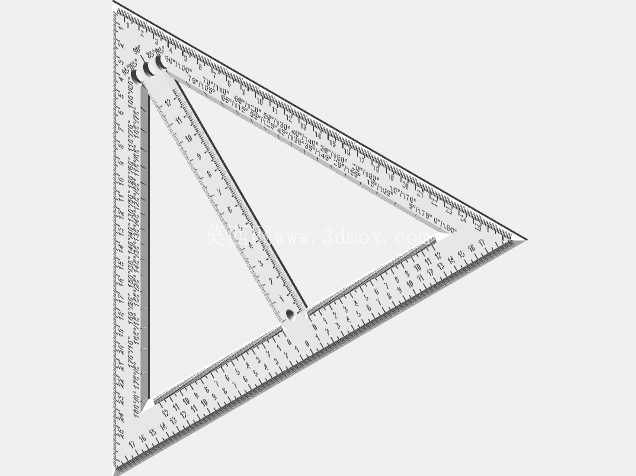

　　日常机械加工划线、学生绘图作业、现场安装定位的场景里，45/90度三角尺是出现频率极高的基础量具，这款针对3D打印工艺优化的三角尺结构，完全跳出了传统注塑三角尺的设计逻辑，适配桌面级FDM3D打印机的成型特性，不需要额外支撑结构就能一次打印成型。从结构设计逻辑来看，这款三角尺采用了中空三角框架结构，外轮廓严格遵循45度直角三角的几何比例，两条直角边长度一致，斜边与直角边夹角精准控制在45度，所有测量边的边缘都做了0.2mm的窄边加厚处理，避免打印完成后边缘翘曲导致测量基准失准，同时在三角尺的顶角位置预留了三个直径3mm的悬挂孔，既可以穿绳挂在工具墙收纳，也能作为定位销孔配合划线针做圆周划线的辅助定位。

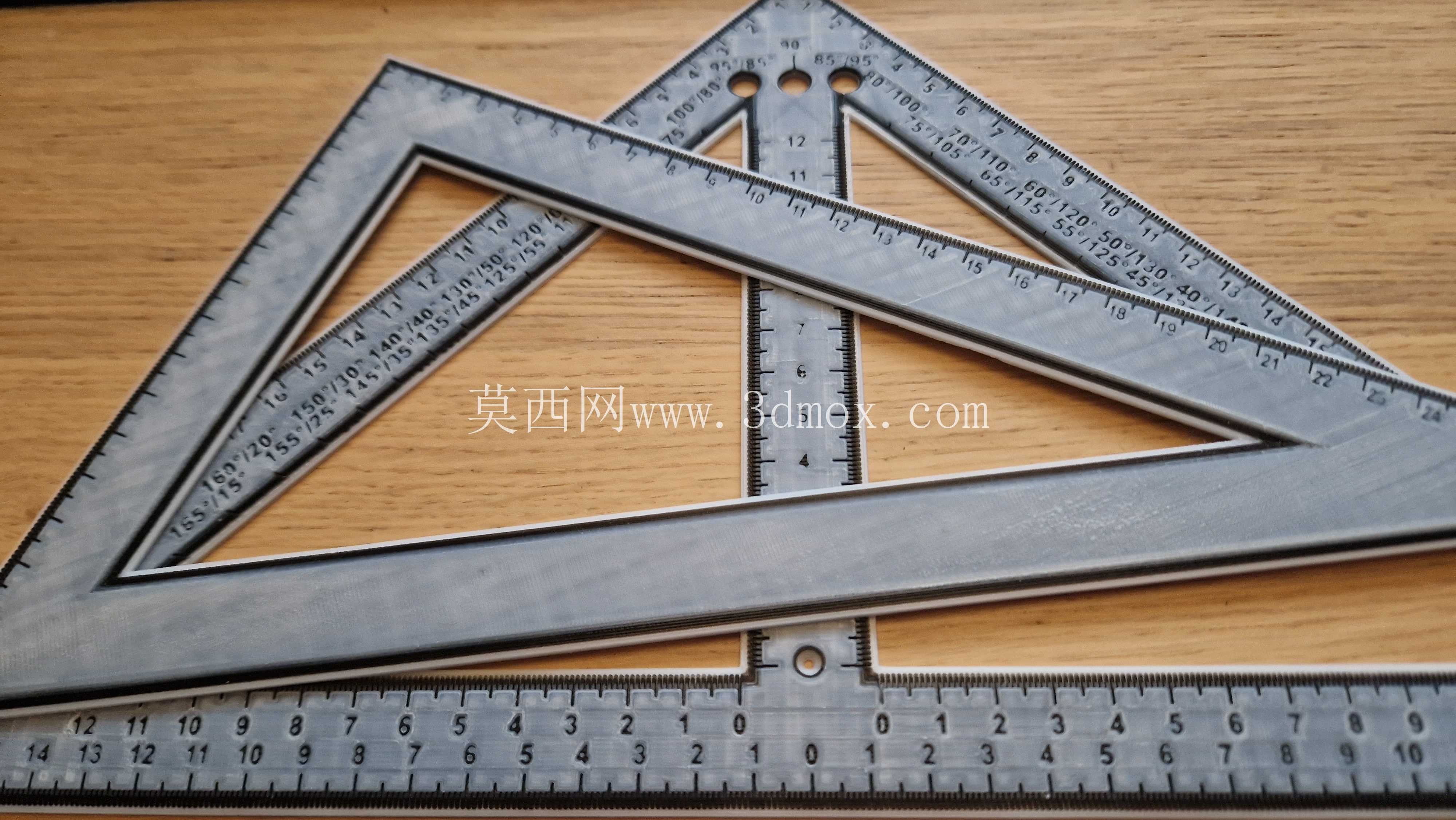

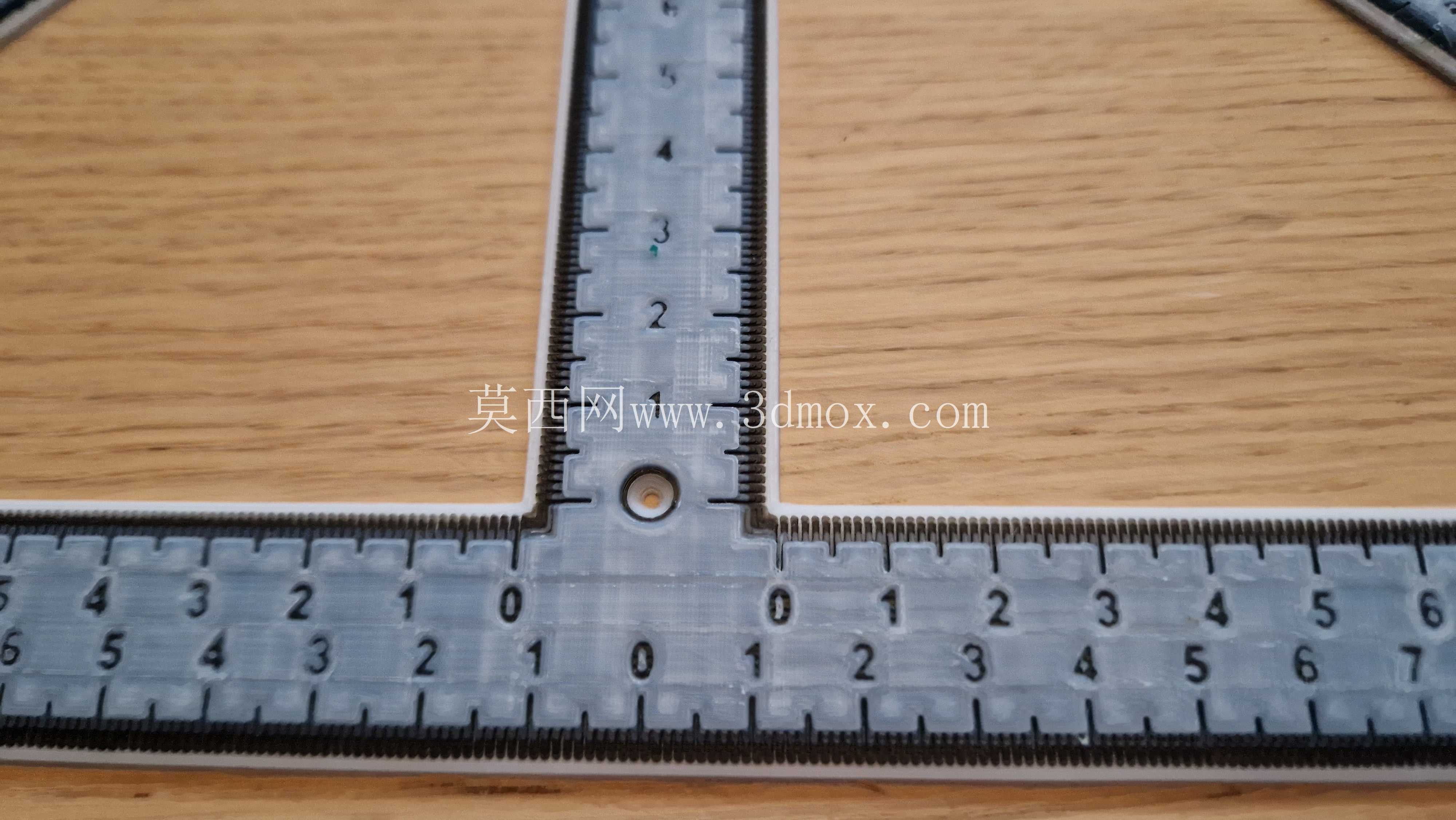

　　框架内部的加强筋沿着三角尺的受力方向布置，从直角顶点延伸至斜边中点，筋条厚度设置为2mm，既保证了手持施力时的整体刚性，不会因为轻微按压出现形变影响测量精度，又最大程度减少了打印材料的消耗，整体壁厚控制在1.8mm，刚好匹配常规0.4mm直径3D打印机喷嘴的走线宽度，打印时不需要做多余的壁厚拼接，层间结合强度更高。在实际使用场景中，这款三角尺除了常规的长度测量、45度与90度角度划线之外，加强筋上同样蚀刻了连续的长度刻度，可以配合直尺做平行线绘制，也能单独作为短直尺测量小尺寸工件的边长，边缘的刻度做了0.2mm的下凹设计，打印时不需要换色就能通过层厚差形成清晰的刻度标识，也可以按照设计预留的换色层节点，在打印到刻度层位置时暂停更换不同颜色的耗材，直接打印出双色刻度的效果，不需要后期做丝印或者移印处理，小批量自制时的工序更简单。

　　从安装与适配边界来看，这款三角尺的整体外轮廓尺寸控制在150mm量程范围内，刚好适配大多数桌面级3D打印机的成型平台尺寸，不需要拆分模型就能整体打印，所有转角位置都做了R1mm的圆角过渡，避免打印时出现应力集中导致的层间开裂，手持位置的边缘做了轻微的圆弧倒角，长时间握持绘图不会硌手，悬挂孔的位置做了局部加厚，即使频繁穿挂取放也不会出现孔位开裂的问题。不同于传统量产的注塑三角尺需要开模才能调整细节，这款三维结构可以根据实际使用需求快速调整量程，比如针对金工车间划线使用的场景，可以将整体壁厚加厚到3mm，刻度蚀刻深度调整到0.5mm，提升耐磨性能；针对学生绘图使用的场景，可以将壁厚减薄到1.2mm，降低打印耗材消耗，甚至可以在中空区域增加定制化的标识结构，不需要额外增加装配工序。

　　在结构校验过程中，针对3D打印常见的收缩变形问题，设计时已经在长直边位置预留了0.3%的收缩补偿量，使用常规PLA、ABS耗材打印时，冷却后的尺寸误差可以控制在0.1mm以内，满足日常非精密测量的使用要求，测量边的平面度通过框架式的结构设计保证，打印时只要平台调平到位，不需要后续打磨处理就能直接作为测量基准使用。
