可伸缩式测量规结构设计方案

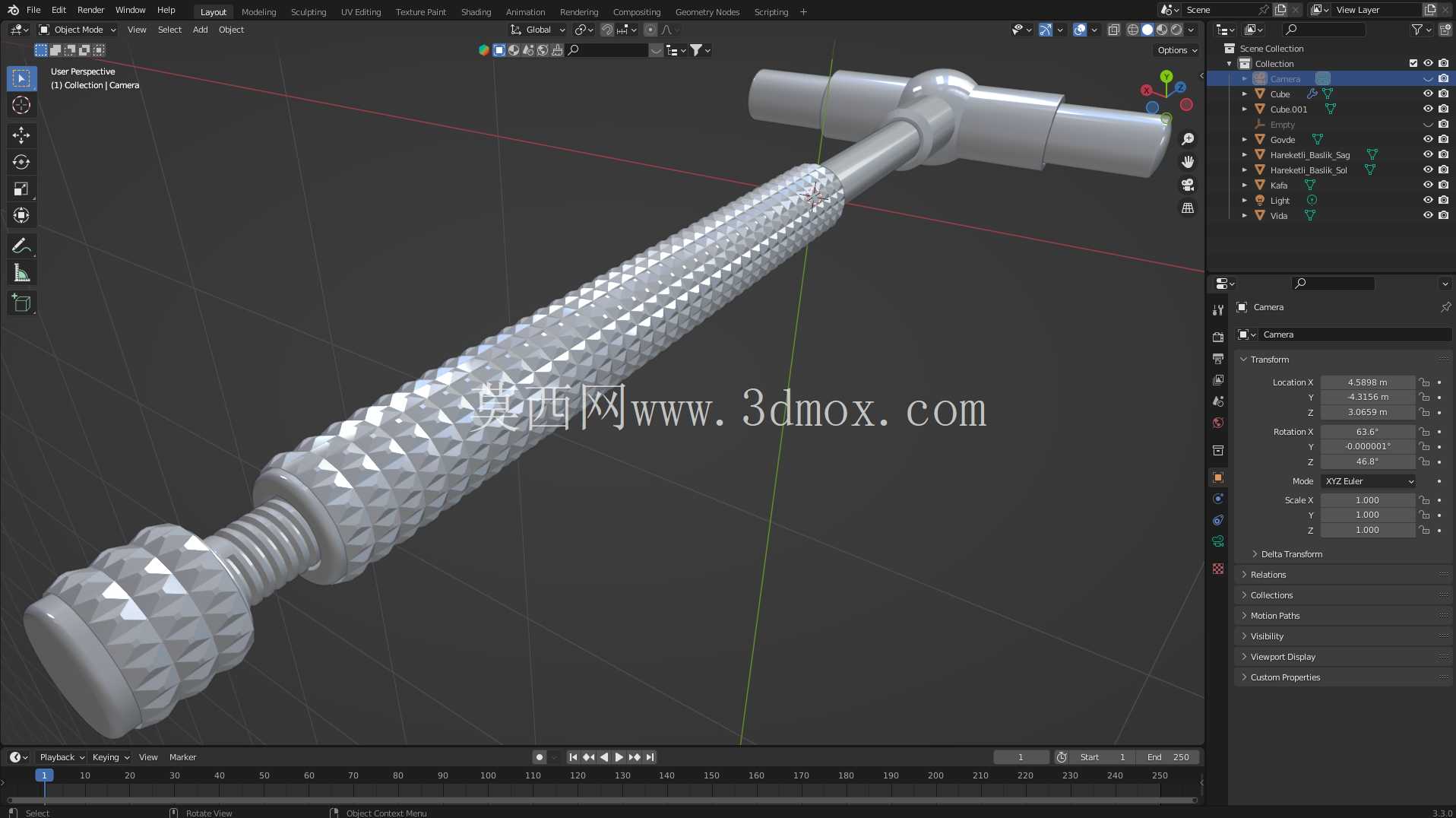

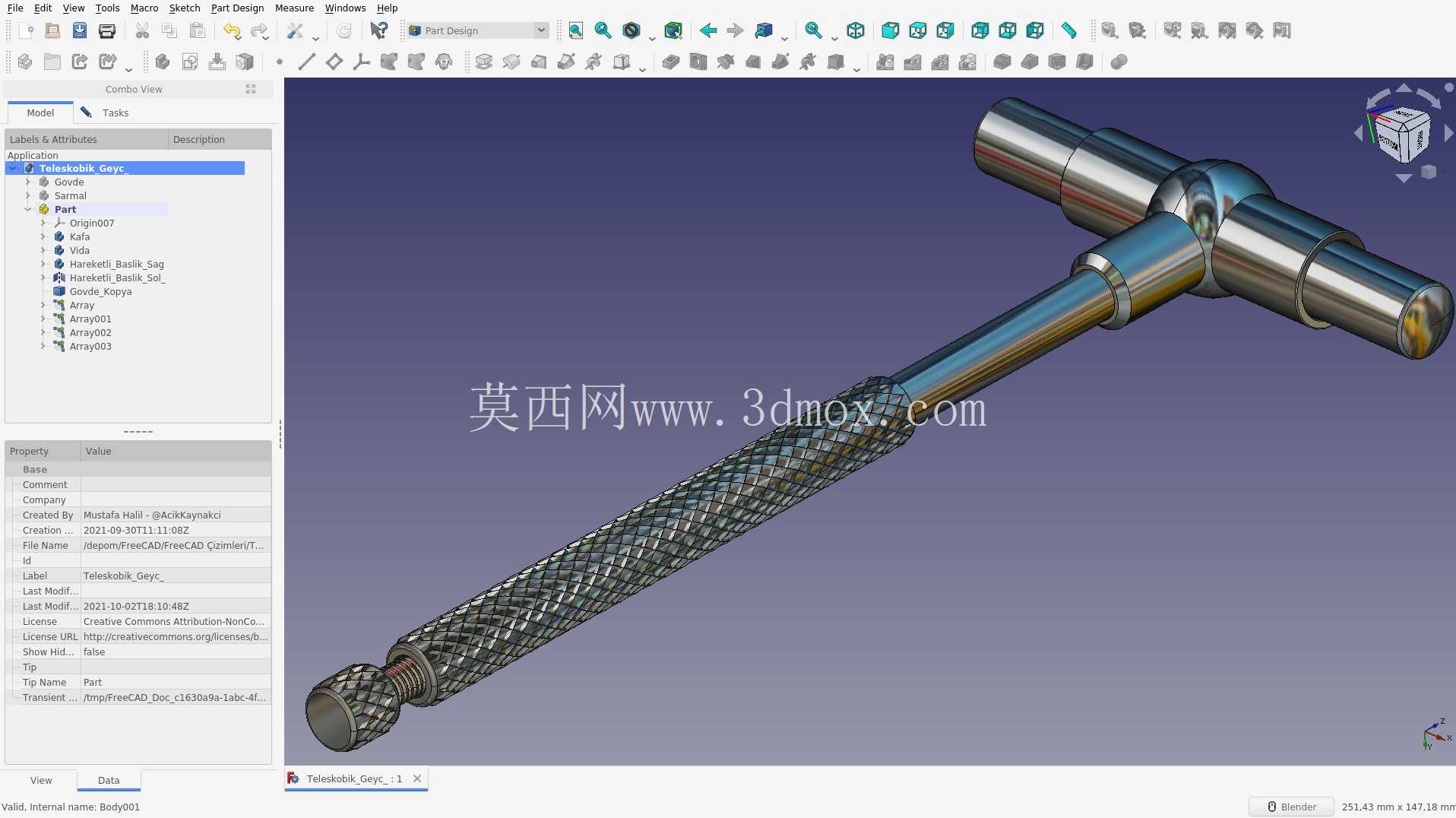

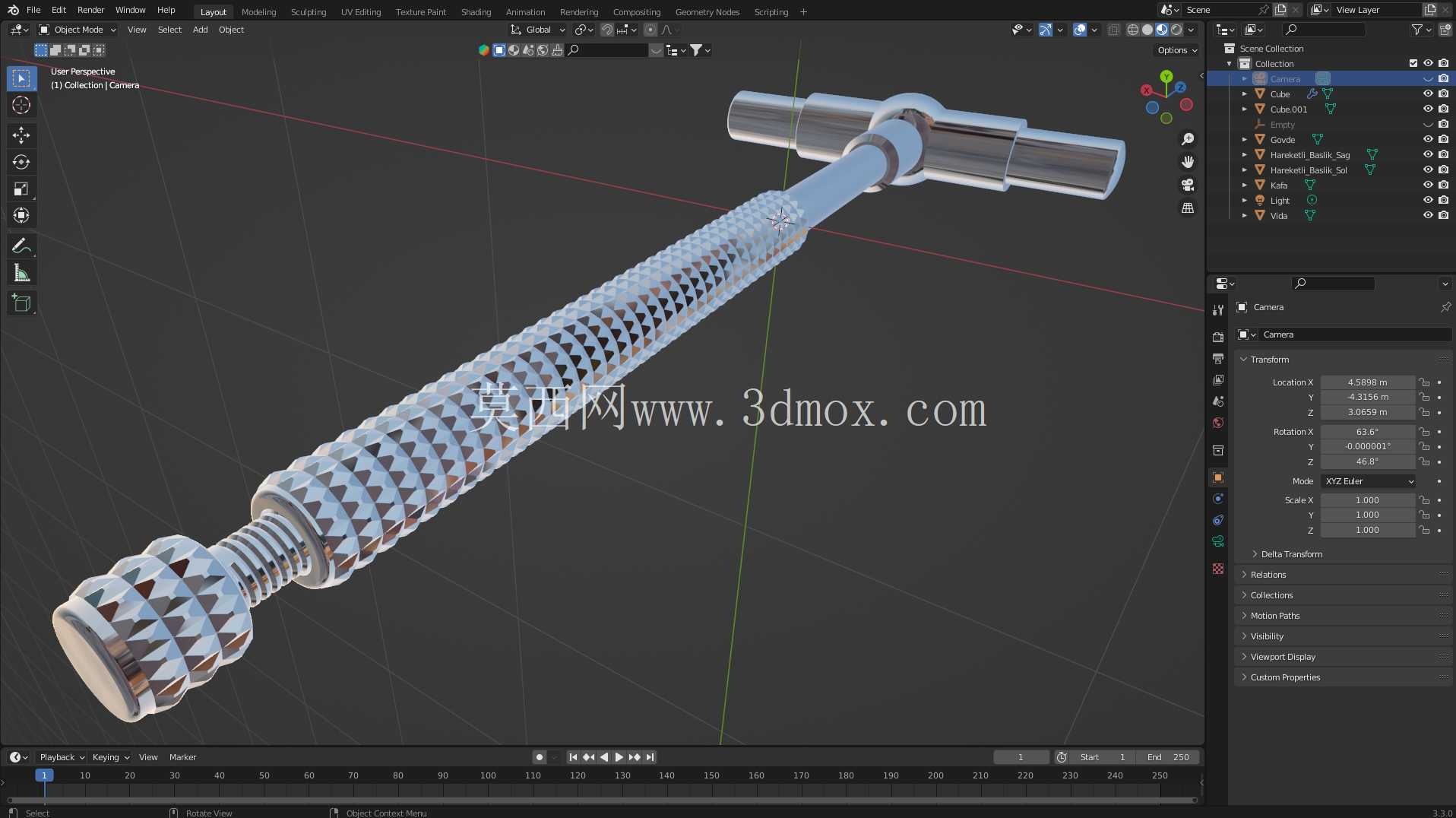

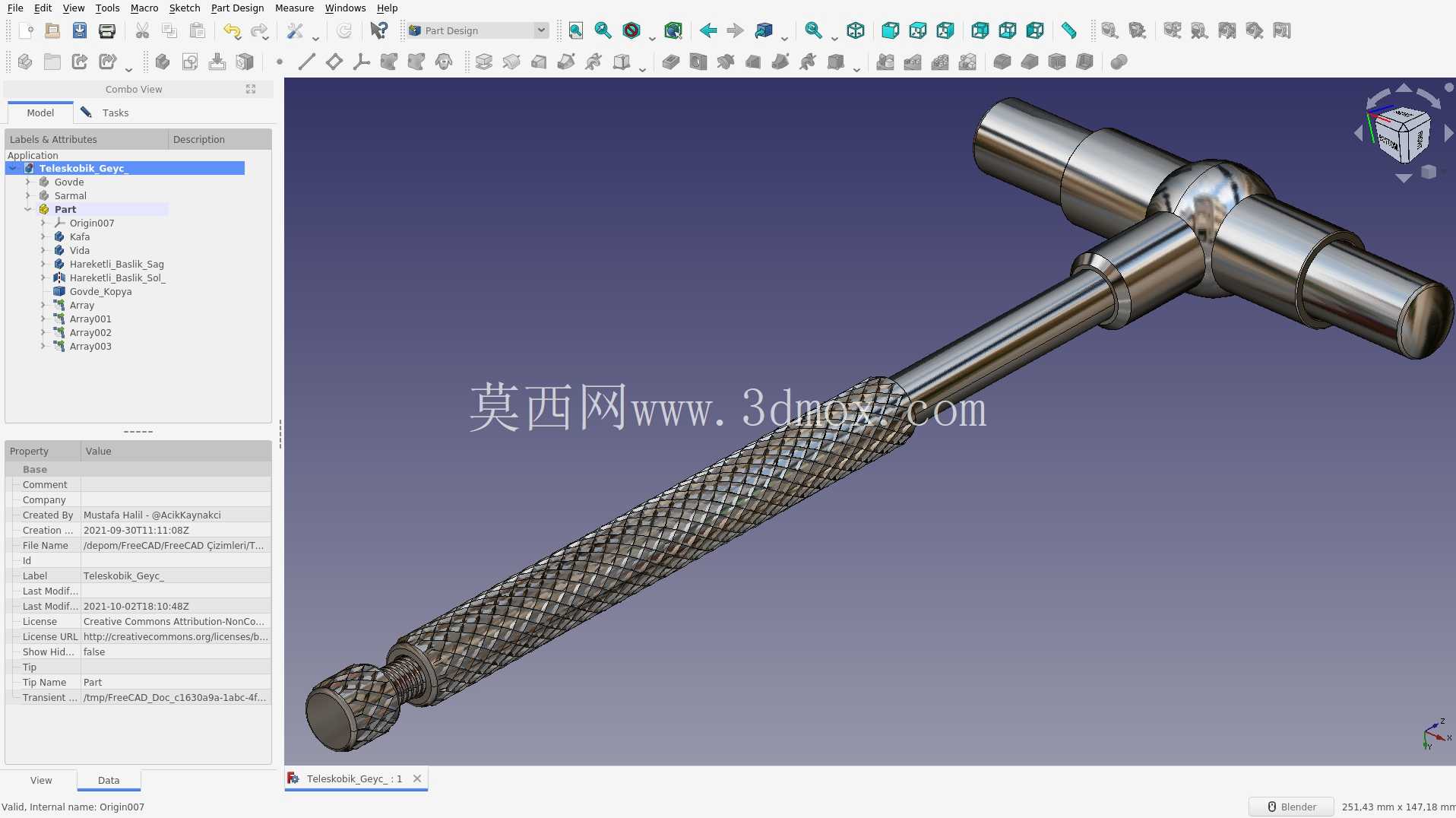

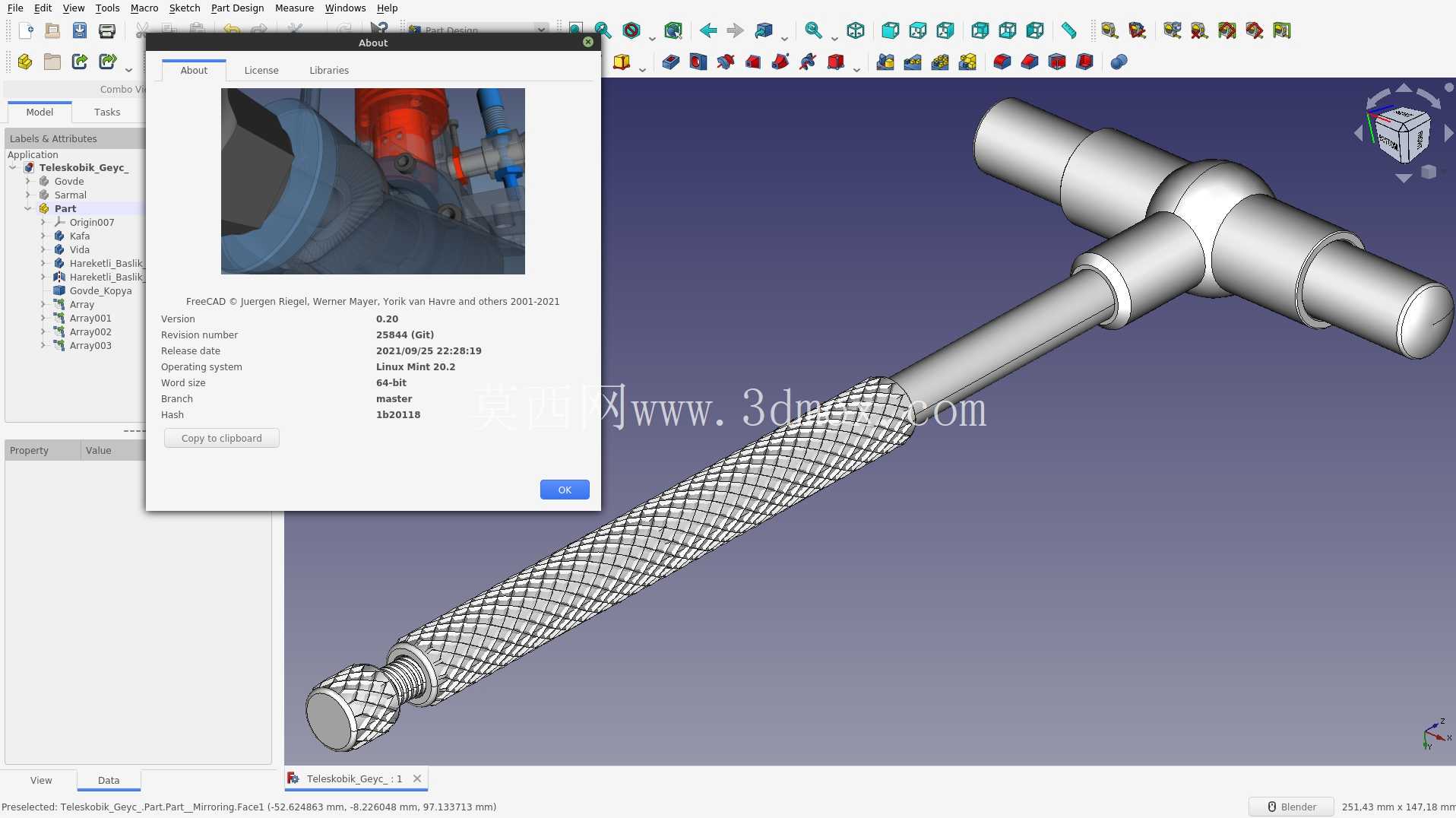

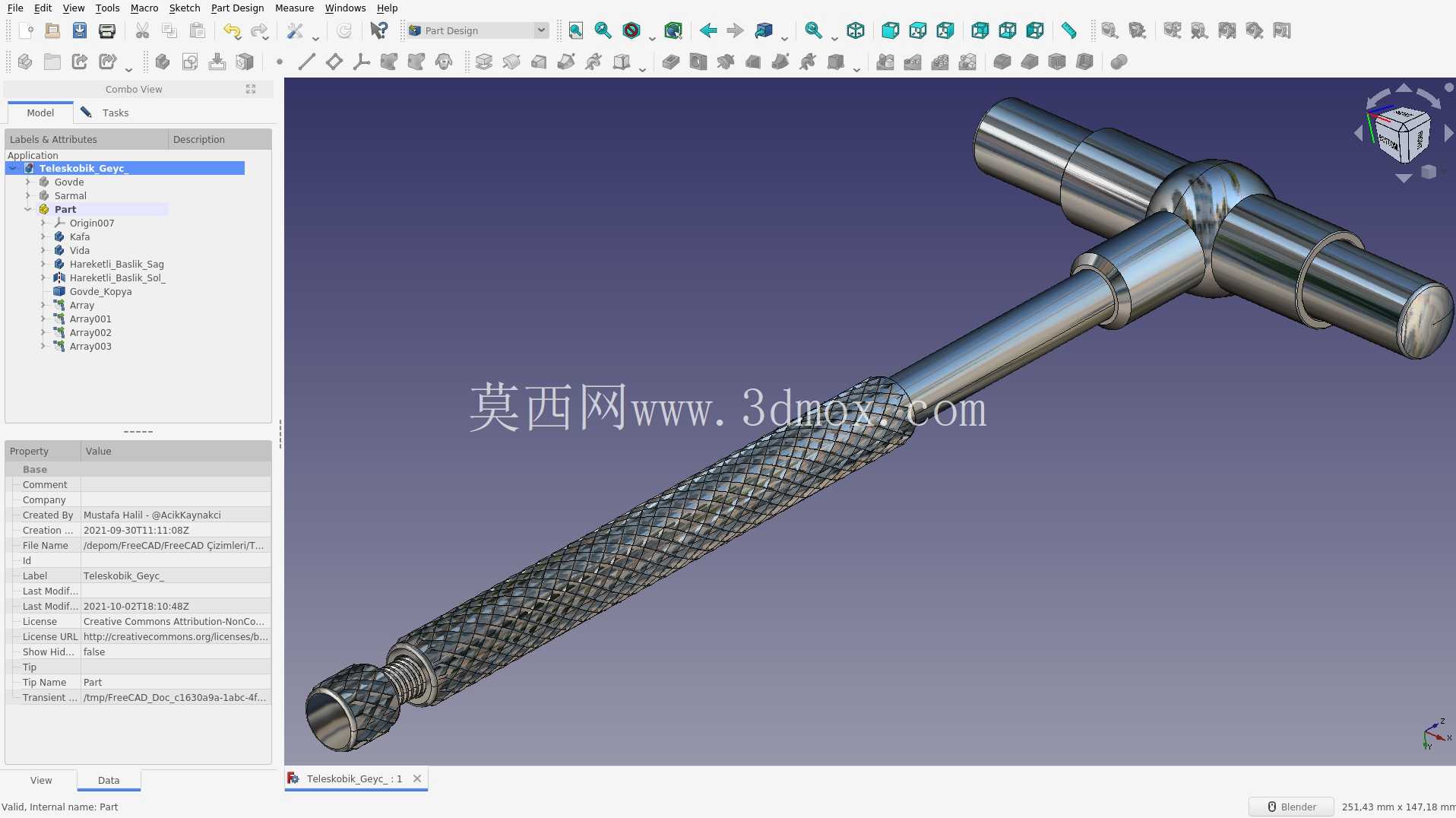

　　在机械加工现场的内孔尺寸复核、窄腔位置形位公差检测环节，常规的内径千分尺受限于测杆长度固定、操作空间要求高的问题，很难完成深孔、阶梯孔内部特定点位的尺寸触测，这款可伸缩式测量规正是针对这类现场检测痛点开发的手动测量辅具。从结构设计逻辑来看，整个规体采用T型横向握持端加纵向伸缩测杆的布局，横向握持段做了等径圆柱光轴设计，表面做滚花防滑处理，检测人员可以单手握持横向段完成测头的位置调整，不需要额外的辅助支撑，在立式车床、卧式镗床的加工工位上，操作人员站在设备操作位就能手持完成工件内腔的快速测量，不需要将工件吊下工位转至三坐标检测室，能大幅减少工序间的检测等待时间。

　　纵向伸缩测杆是整个结构的核心功能段，杆身采用多节嵌套的伸缩结构，每节嵌套配合面都做了小间隙滑配设计，伸缩过程中不存在径向晃动量，保证测头伸出到任意长度时，触测点的位置精度都能控制在0.02mm以内，满足半精加工、粗加工工序的现场快速检测精度要求。测杆最前端的接触头采用圆弧端面设计，接触被测孔壁时不会刮伤已加工表面，同时圆弧面能自动适配孔壁的曲面形态，避免测头倾斜带来的测量读数偏差。设计过程中重点考虑了不同深度测量场景的适配性，伸缩段的总行程覆盖了从浅台阶孔到300mm深度深孔的测量范围，握持端的球形连接结构允许测杆在小角度范围内偏转，当遇到孔口存在倒角、内部有退刀槽的结构时，可以微调测杆角度让测头顺利到达待测位置，不会出现卡滞。从安装边界和外形尺寸来看，整个规体收缩状态下总长度控制在180mm左右，完全收缩后可以放入工装工具柜的常规量具抽屉，不需要占用额外的专用存储位置；最大伸展状态下总长度不超过420mm，手持操作时的重心始终落在横向握持段的中心位置，长时间手持检测也不会出现手臂疲劳的问题。不同于固定式内径量规需要针对不同孔径范围配备多组测头的设计，这款伸缩规的测头接触端采用通用化圆弧结构，配合不同的伸出长度，可以覆盖直径20mm到120mm的内孔测量需求，现场使用时不需要频繁更换测头，减少了附件丢失的风险。

　　在模具修配、铸件毛坯尺寸检测的场景中，经常会遇到型腔内部空间狭窄、常规量具无法伸入的问题，这款伸缩规的杆身直径控制在8mm，可以顺利通过狭窄的浇道残留孔、模具顶针间隙位置，到达型腔内部的检测点位，完成模具合模前的内腔尺寸复核，避免合模后发现尺寸偏差需要重新拆模调整的问题。结构设计上没有采用复杂的锁紧齿轮或者弹簧卡扣结构，而是依靠嵌套段之间的阻尼摩擦力实现伸缩位置的固定，调整长度时只需要单手拉动测杆到目标长度即可，松手后就能保持当前长度，不需要额外操作锁紧旋钮，在戴劳保手套操作的场景下也能快速完成长度调整，不会出现旋钮太小戴手套无法操作的问题。

　　横向握持段的两端做了圆弧倒角处理，放置在机床工作台面上时不会滚动滑落，避免量具掉落磕碰影响测量精度。杆身的滚花段不仅起到防滑作用，同时可以作为长度标识的基准位，操作人员可以根据滚花段露出的长度快速估算测头的伸出距离，不需要反复对照刻度就能快速调整到接近待测深度的位置，提升检测效率。针对铸造车间、焊接车间存在金属粉尘、切削液飞溅的使用环境，整个伸缩结构的配合间隙做了密封设计，粉尘和切削液不会进入嵌套配合面，日常维护只需要定期在配合面涂抹少量轻质润滑油即可，不需要复杂的拆解清洁，适合生产现场的粗放使用环境。
