笔式泳池盐度检测手持设备结构设计

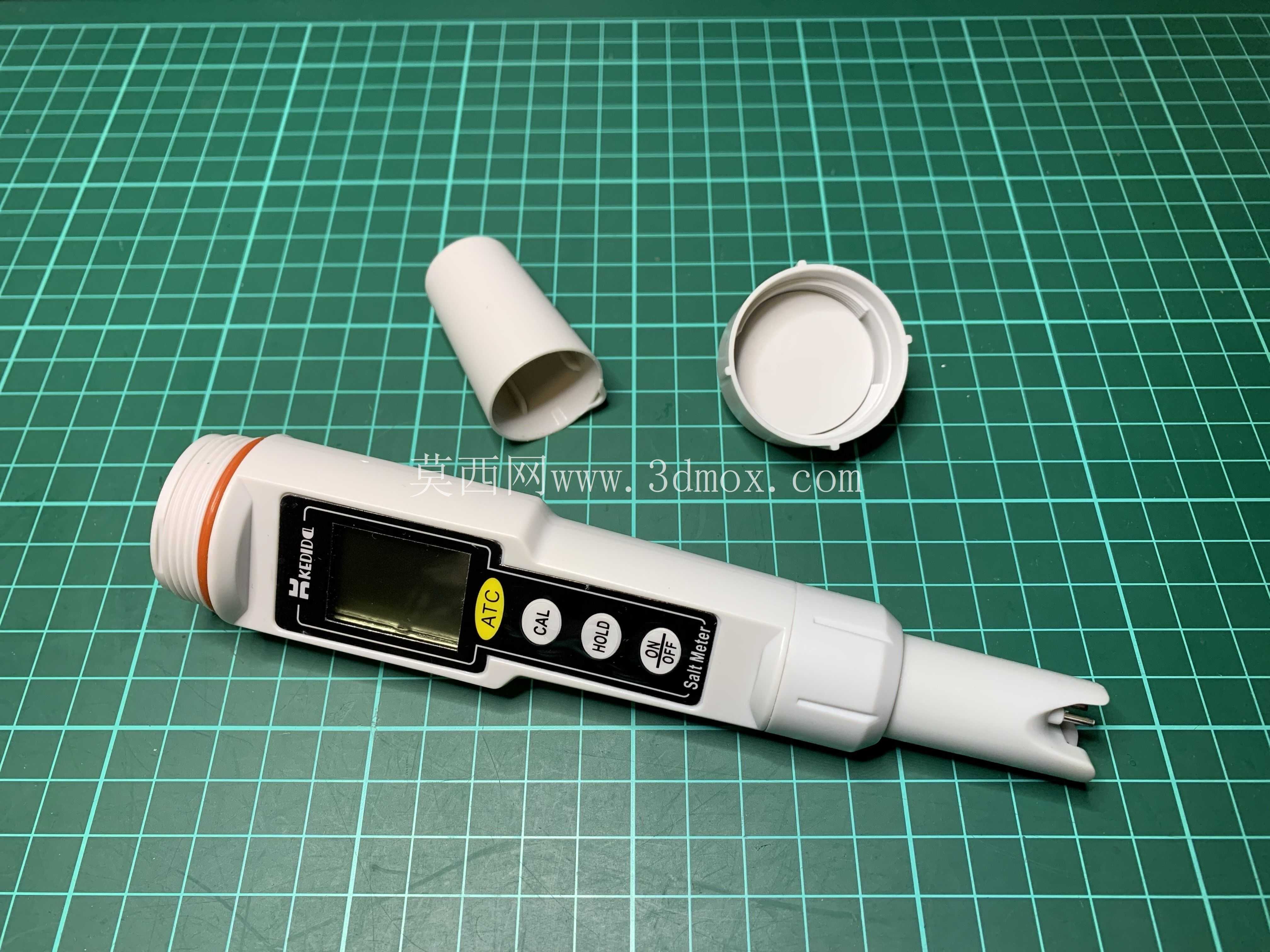

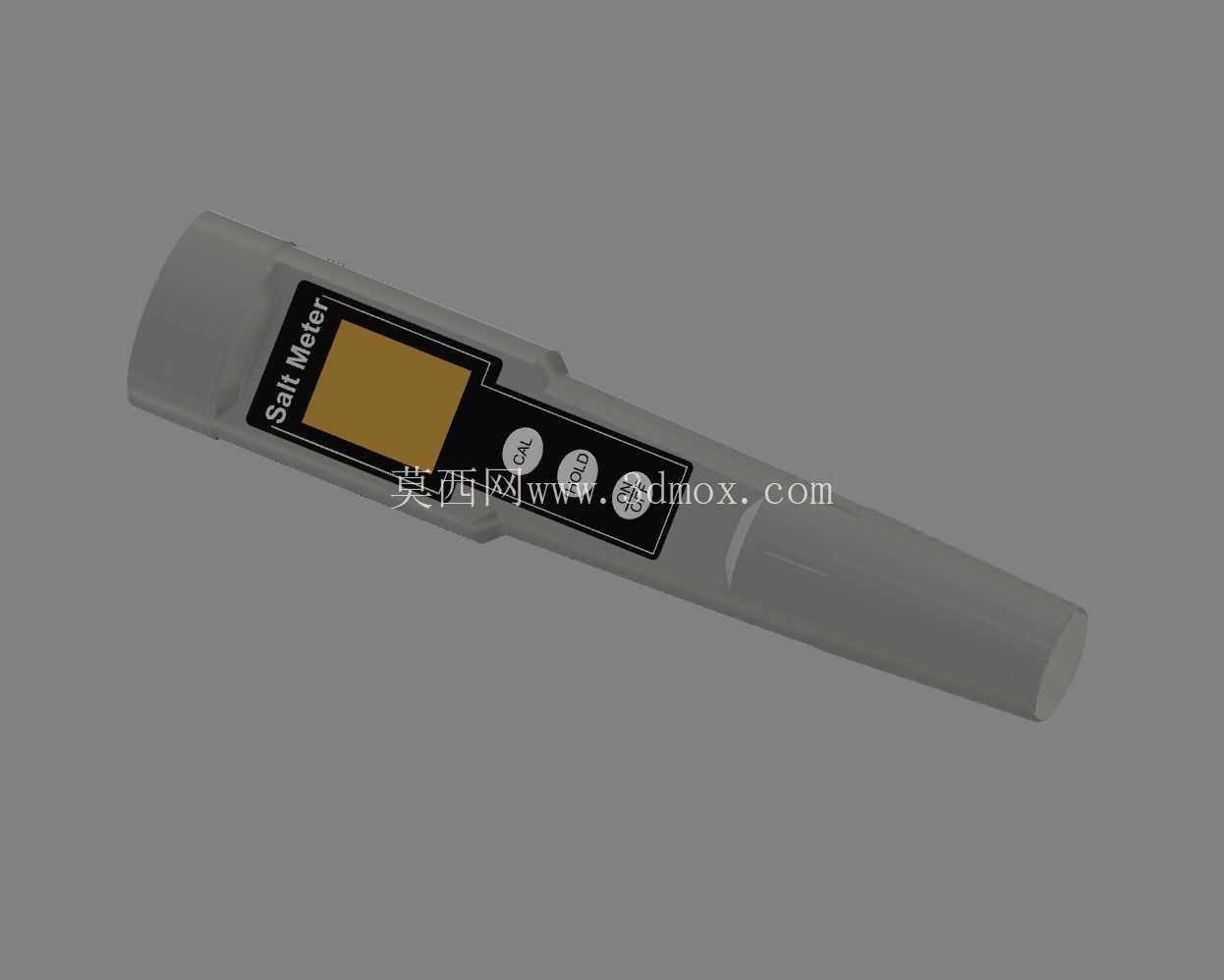

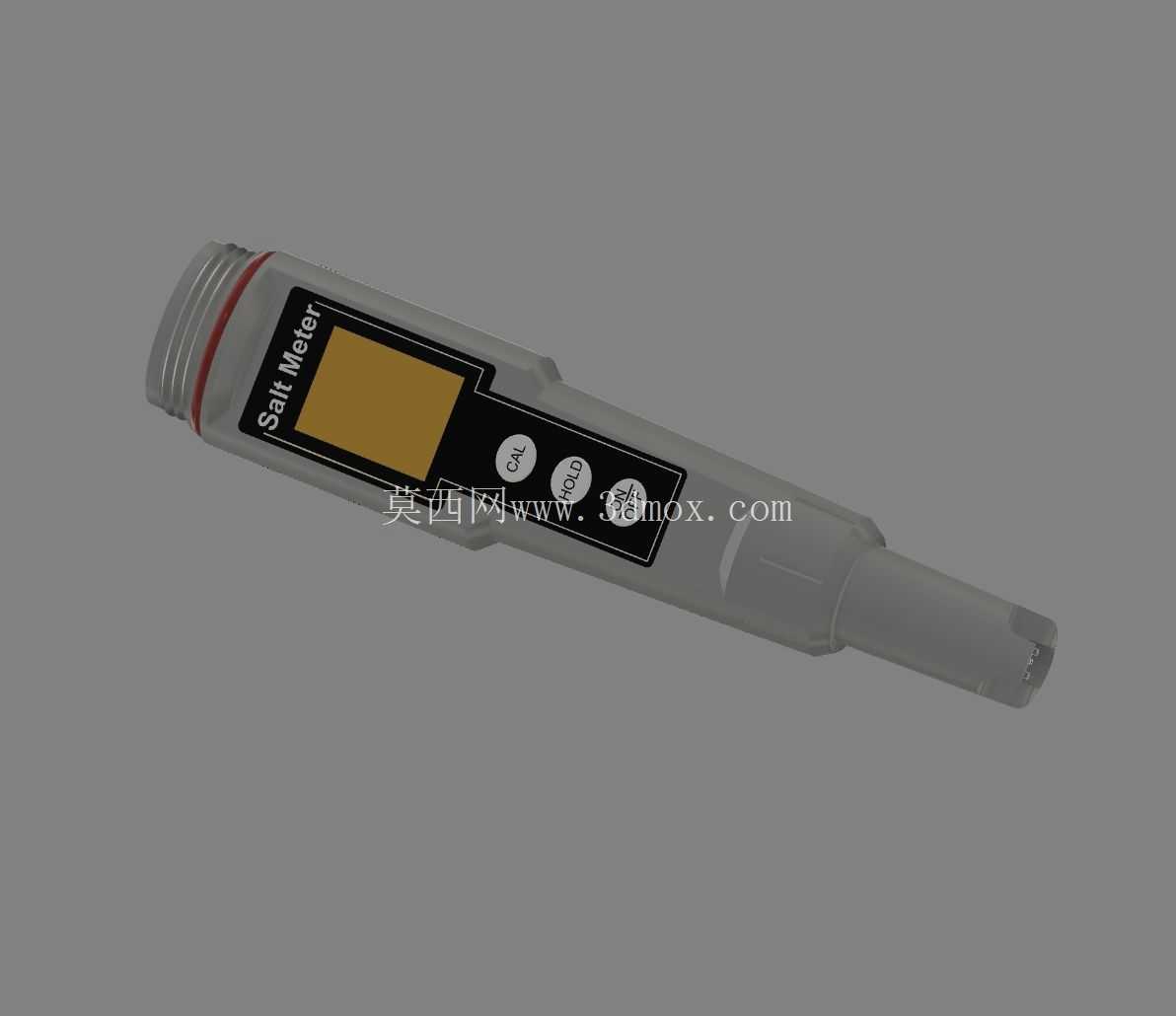

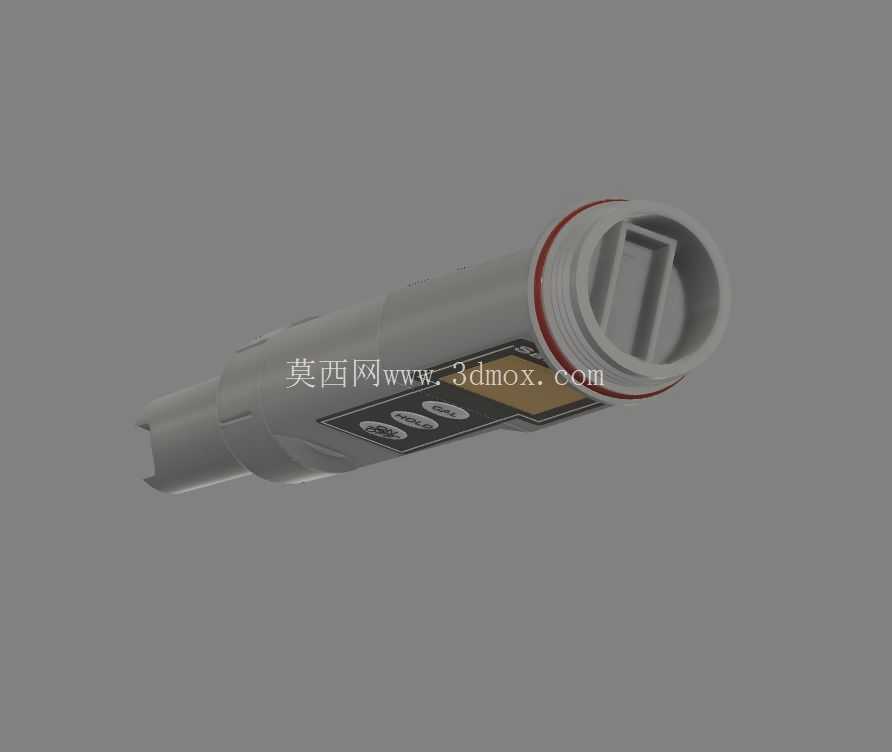

　　在商用泳池与私家泳池的日常运维作业中，水体含盐量是直接关联消毒系统运行效率、水体舒适度的核心参数，常规的实验室盐度检测设备无法适配现场快速抽检的作业需求，这款笔式盐度检测设备的结构设计，完全围绕现场快速检测的作业场景展开，从握持手感、操作逻辑到拆分打印的结构设计，都贴合一线运维人员的实际使用习惯。设备整体采用长笔式一体化外形，整体轮廓做了全圆弧过渡处理，没有尖锐棱角，单手握持时掌心可以完全贴合设备中段的曲面壳体，长时间手持检测也不会产生硌手的不适感，探头端做了收窄设计，检测时可以轻松伸入泳池取水样的容器中，不会因为端部过宽蹭到容器内壁影响检测效率。设备正面的操作区域做了下沉式的台阶设计，显示屏嵌入在壳体上半段的凹槽内，表面和壳体外沿齐平，既可以避免日常放置时屏幕被硬物刮花，也能让操作人员在手持时自然将视线对准屏幕区域，不需要刻意调整手腕角度就能读取检测数值；三个操作按键沿着显示屏下方的斜向轮廓排布，按键表面做了内凹的圆弧处理，单手握持时拇指可以自然覆盖到所有按键区域，戴薄款丁腈作业手套操作也不会出现按错按键的情况。

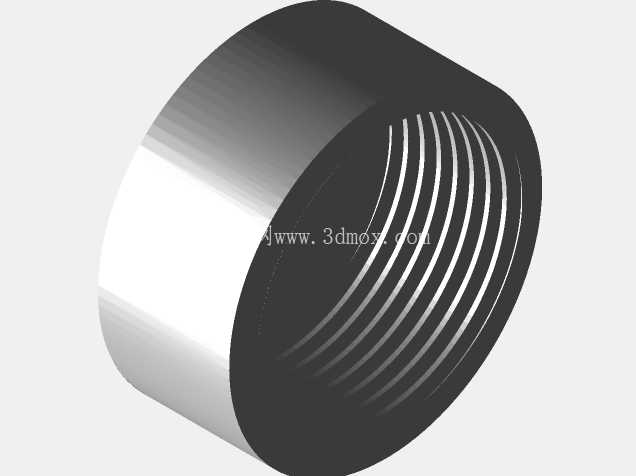

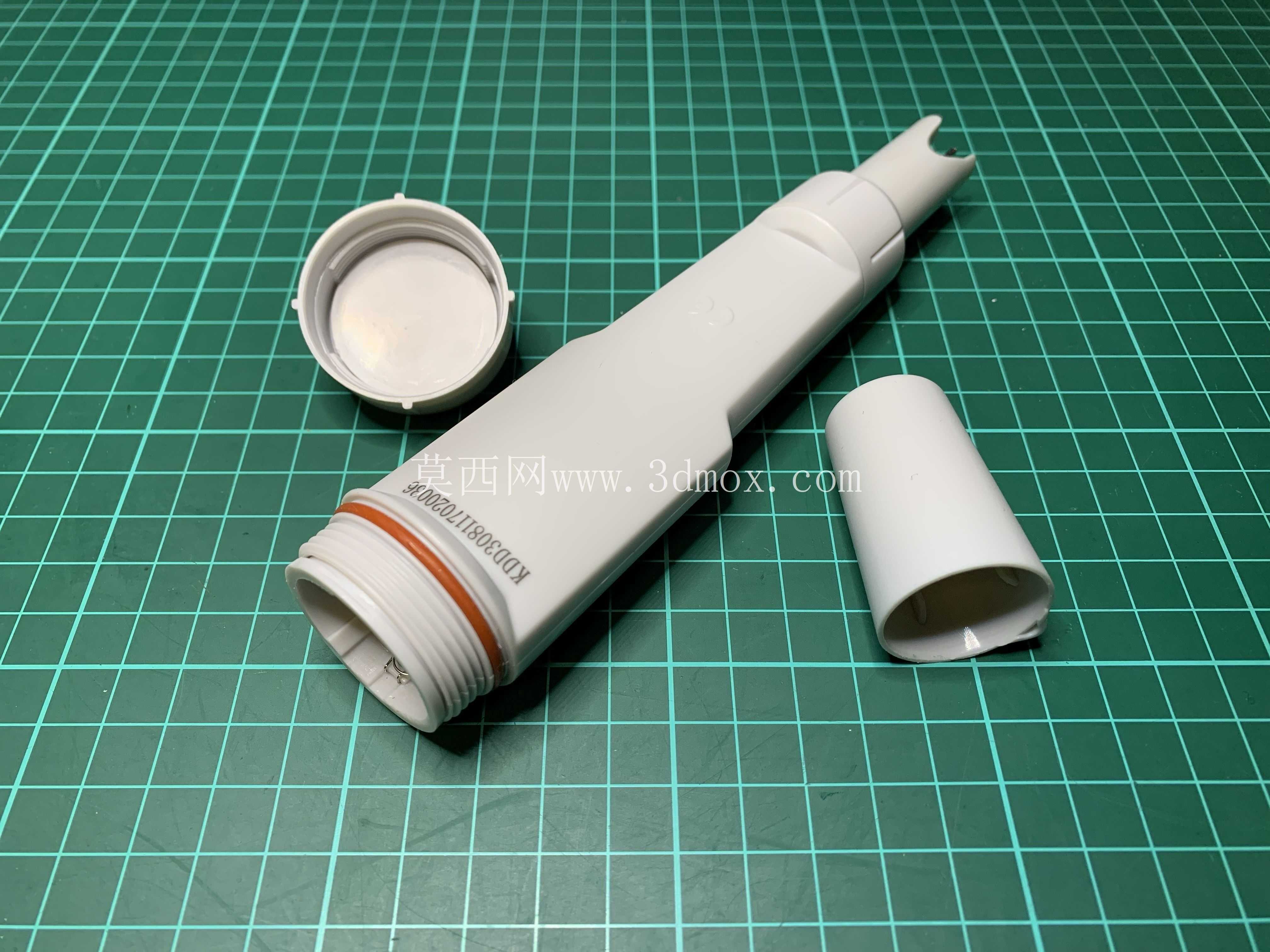

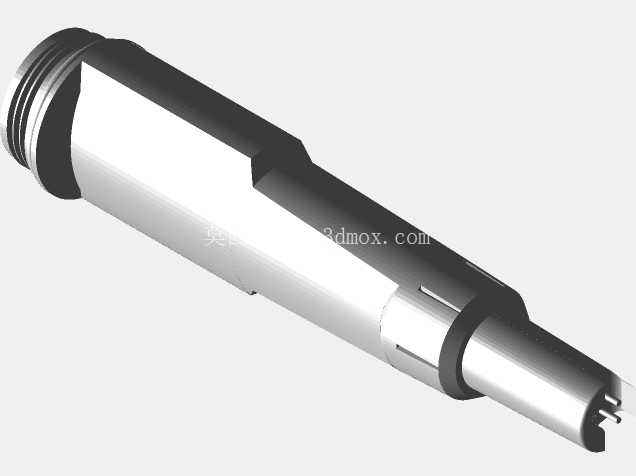

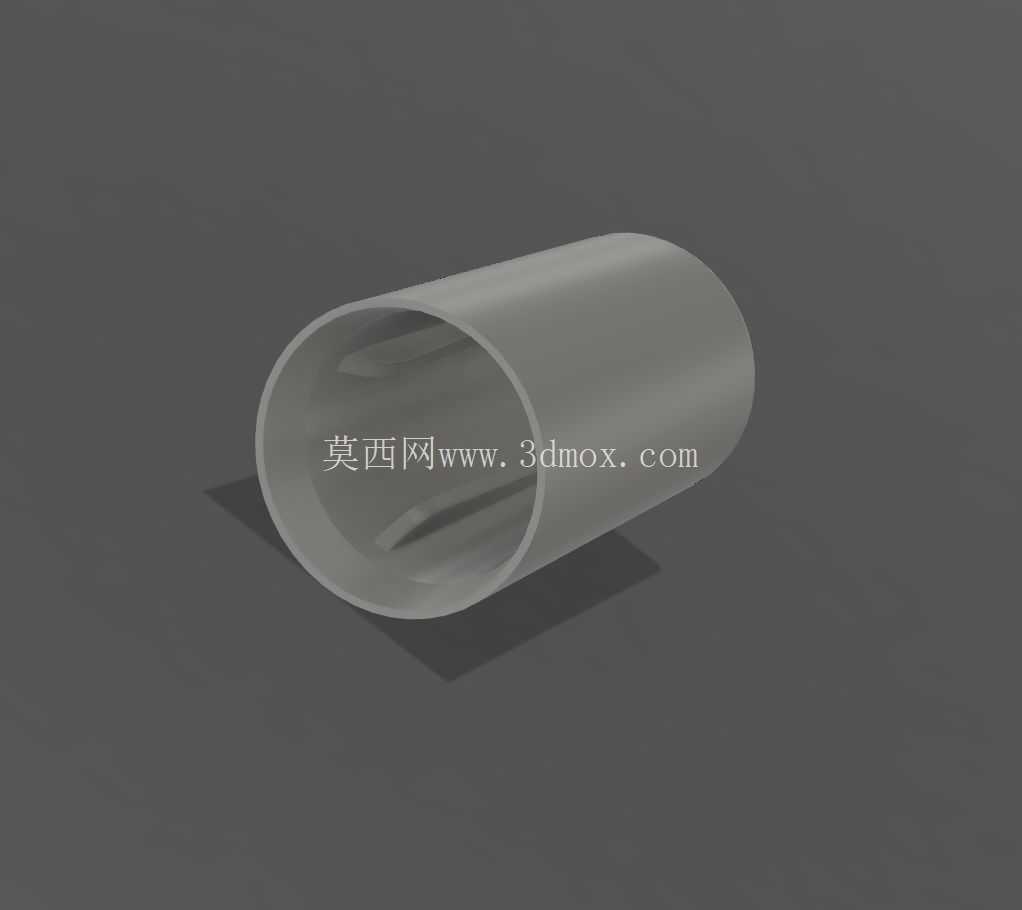

　　设备的供电部分采用四节AG13纽扣电池串联供电，电池仓设置在探头主体和手持段之间的位置，电池仓盖采用卡扣式连接结构，不需要额外工具就能徒手拆开更换电池，仓盖和主体之间设计了一圈嵌入式的密封胶条槽位，装配胶条后可以达到日常泼溅防水的等级，完全适配泳池周边高湿度、偶尔沾水的使用环境，不会因为少量水体渗入导致电池接触不良。考虑到3D打印制作的可行性，整个设备的结构拆分为三个独立的打印部件，分别是探头主体段、电池仓外盖、探头尖端保护盖，拆分的位置都选在结构应力最小的装配接缝处，每个拆分部件都没有超过常规桌面级3D打印机的成型尺寸范围，打印时不需要添加大量的支撑结构，尤其是探头尖端的保护盖，采用薄壁圆筒结构，内壁做了和探头端部匹配的定位台阶，盖合后可以完全保护内部的盐度检测探头，避免设备放置在工具包中时探头被其他工具磕碰损坏。

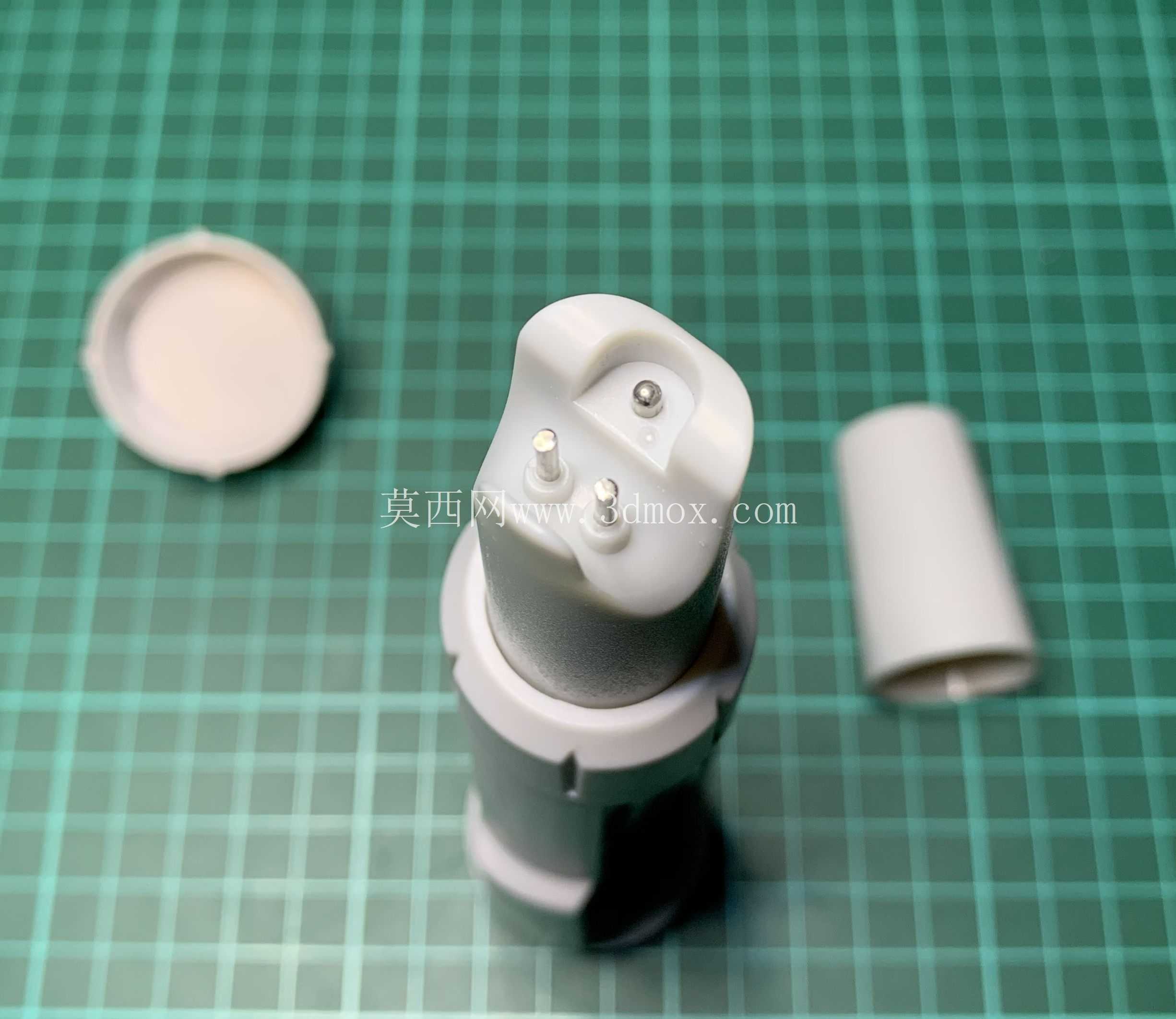

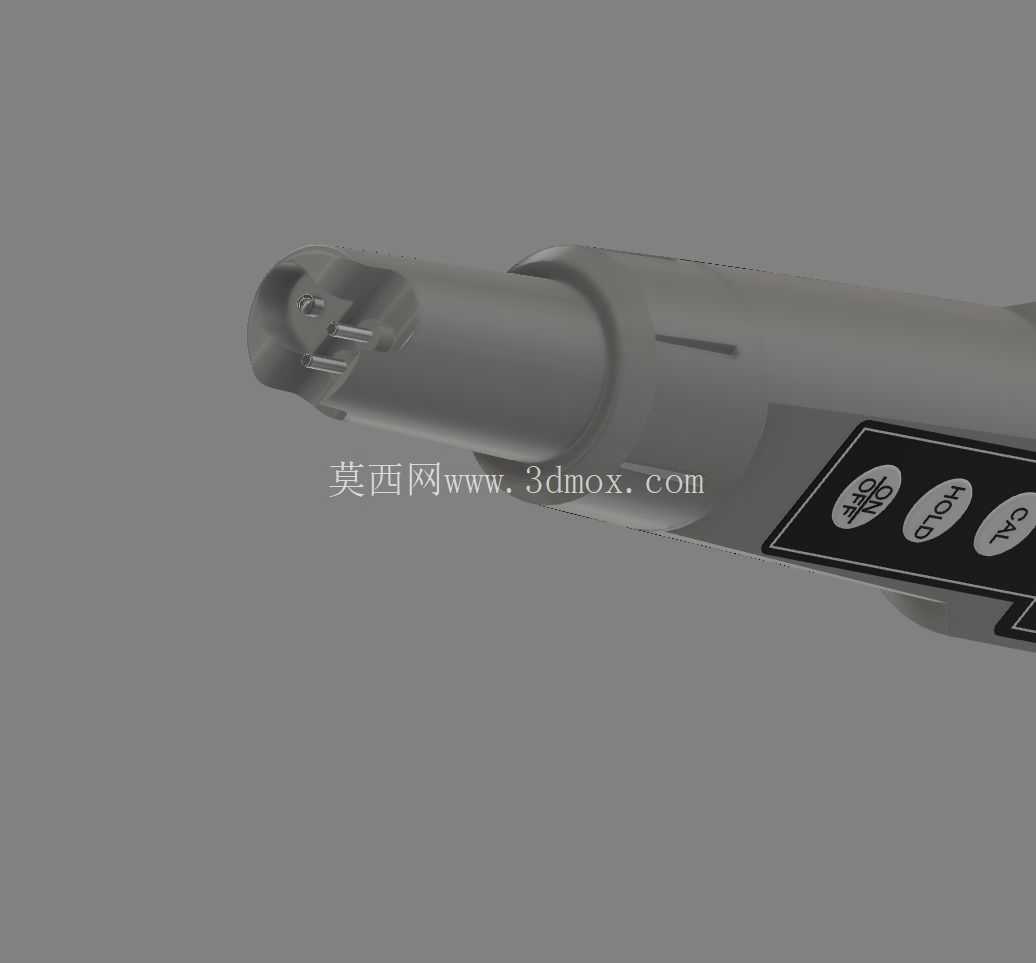

　　探头主体内部预留了检测电路板的安装槽位，槽位的尺寸按照常规笔式盐度计的电路板规格设计，电路板装配时可以直接卡在槽位中，不需要额外打胶固定，探头端部的检测电极安装位做了定位凸台，电极安装后可以保证和水体接触的端面完全齐平，不会因为突出过多在擦拭时被损坏，也不会因为内凹过多残留水样影响下一次检测的数值准确性。设备的尾端做了挂绳孔的结构设计，日常使用时可以穿入手腕挂绳，避免在池边作业时设备不慎滑落掉入泳池中，挂绳孔的位置做了局部加厚处理，即使设备意外滑落，挂绳孔的结构强度也足以承受设备整体的重量，不会出现断裂的情况。

　　从实际使用的场景来看，这款设备除了可以用于泳池水体盐度检测外，也可以适配水产养殖、饮用水质抽检等同类需要快速检测水体含盐量的场景，只需要根据检测量程更换对应的检测电路板，外部的壳体结构完全可以通用，不需要重新调整结构设计。在建模过程中，所有的装配公差都按照桌面级3D打印的常规精度设置，卡扣结构的配合间隙预留了0.2mm的装配余量，即使是采用PETG材料打印，也不需要额外打磨就能顺利装配，电池仓的接触片位置预留了足够的弹片安装空间，不会因为打印件的细微变形导致电池接触不良。设备的外表面没有设计多余的装饰纹路，整体保持简洁的圆柱曲面，日常使用后沾到的水渍可以直接用抹布擦拭干净，不会在纹路缝隙中残留污垢，适合在户外、泳池边这类相对潮湿多尘的环境中长期使用。
