铸造工艺用三筋辐板浇道模芯结构

在砂型铸造、金属型重力铸造的中小型回转类铸件生产场景中，这类带三辐筋的浇道模芯是成型铸件内部流道与辐板结构的核心工装部件，直接决定铸件充型过程的金属液流向、充型平稳度以及最终铸件内部筋板的成型精度。日常生产中，这类模芯多用于带中心通孔、侧部延伸直腔的壳体类铸件生产，比如小型泵体阀腔、传动端盖的内部型腔成型，安装时需要与外模、浇口套、冒口模精准配合，预留的安装边界需要匹配砂箱的定位销孔间距，模芯本体的同轴度公差需要控制在0.05mm以内，避免合模时出现错位导致铸件壁厚不均。

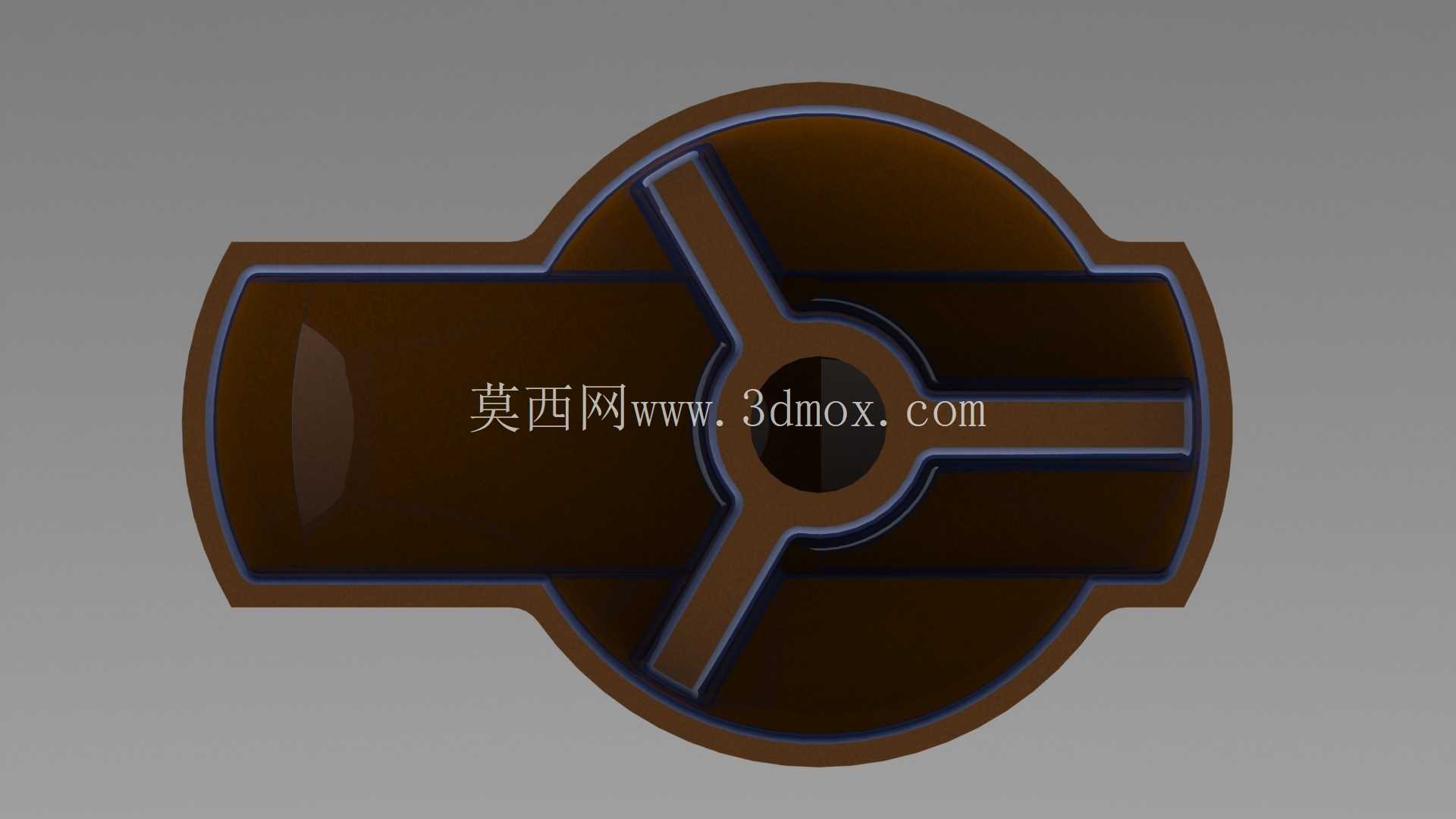

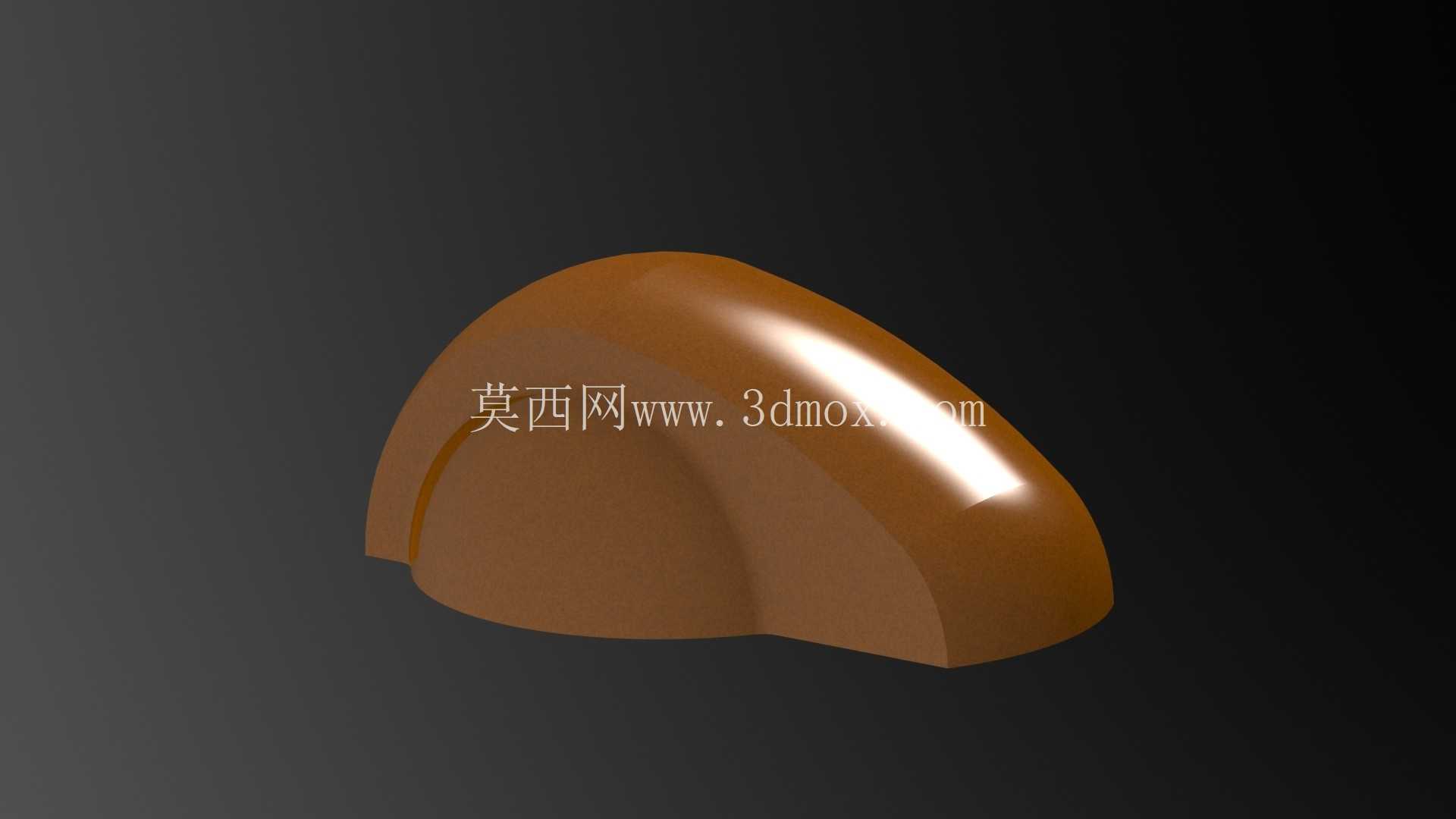

从结构设计逻辑来看，模芯采用中心圆柱定位台搭配三条径向均匀分布的辐筋，再衔接侧部直段型腔的整体布局，首先是为了匹配金属液充型时的流态：中心区域对应直浇道底部的缓冲窝，三条辐筋对应分流道，金属液从中心注入后可沿三条筋槽均匀分流至侧部直腔，避免单股流道冲蚀砂型导致夹砂缺陷，同时三条筋的120°均匀排布也能保证模芯在受热时的膨胀应力均匀释放，不会因为单侧应力集中导致模芯变形翘曲。模芯的外轮廓圆角全部做R2-R3的过渡处理，没有尖锐棱角，一方面是避免起模时刮伤砂型形成砂眼，另一方面也能减少金属液充型时的紊流，降低铸件转角处的缩松风险。

实际使用过程中，这类模芯的安装需要注意与分型面的贴合度，侧部直段的分型面处需要做0.1mm的溢料槽设计，避免合模间隙过大产生飞边增加后续清理工作量；中心定位台的高度需要高出外模分型面0.2mm，合模时依靠上模的压紧力实现模芯的轴向固定，不需要额外的锁紧结构，方便起模时快速取出。模芯的壁厚设计遵循均匀渐变原则，从中心定位台到辐筋再到侧部直段，壁厚差控制在2mm以内，避免模芯在预热或者接触高温金属液时因为壁厚差过大产生热应力裂纹，延长工装的使用寿命。

针对初学者的建模练习需求，这个结构涵盖了回转体建模、径向阵列特征、拉伸切除、圆角过渡、拔模斜度设置等多个常用建模操作，单个模型就能覆盖铸造工装设计中最常用的建模逻辑：比如辐筋与中心台的衔接处需要做0.5mm的倒角避免应力集中，侧部直段的外壁需要做1°的拔模斜度方便起模，中心通孔的位置需要与外模的定位柱做间隙配合，间隙值控制在0.03-0.05mm，既保证定位精度又不会因为热胀出现卡模。建模过程中需要注意所有特征的参数关联性，比如修改辐筋的宽度时，对应的圆角、过渡特征能自动更新，避免后续改模时出现特征报错，这也是实际工装设计中参数化建模的核心要求。

从生产适配性来看，这个模芯结构适配的铸件单重一般在2-5kg区间，对应的浇注温度根据铸造材质不同可覆盖铝合金680-720℃、灰铸铁1320-1380℃的常规工艺范围，模芯的外形尺寸控制在直径120mm、侧段总长80mm的范围内，可适配市面上多数小型造型机的模框安装尺寸，不需要额外定制工装就能直接上线使用，对于小批量多品种的铸造车间来说，这类通用化的模芯结构能大幅减少工装准备周期，降低生产准备成本。
