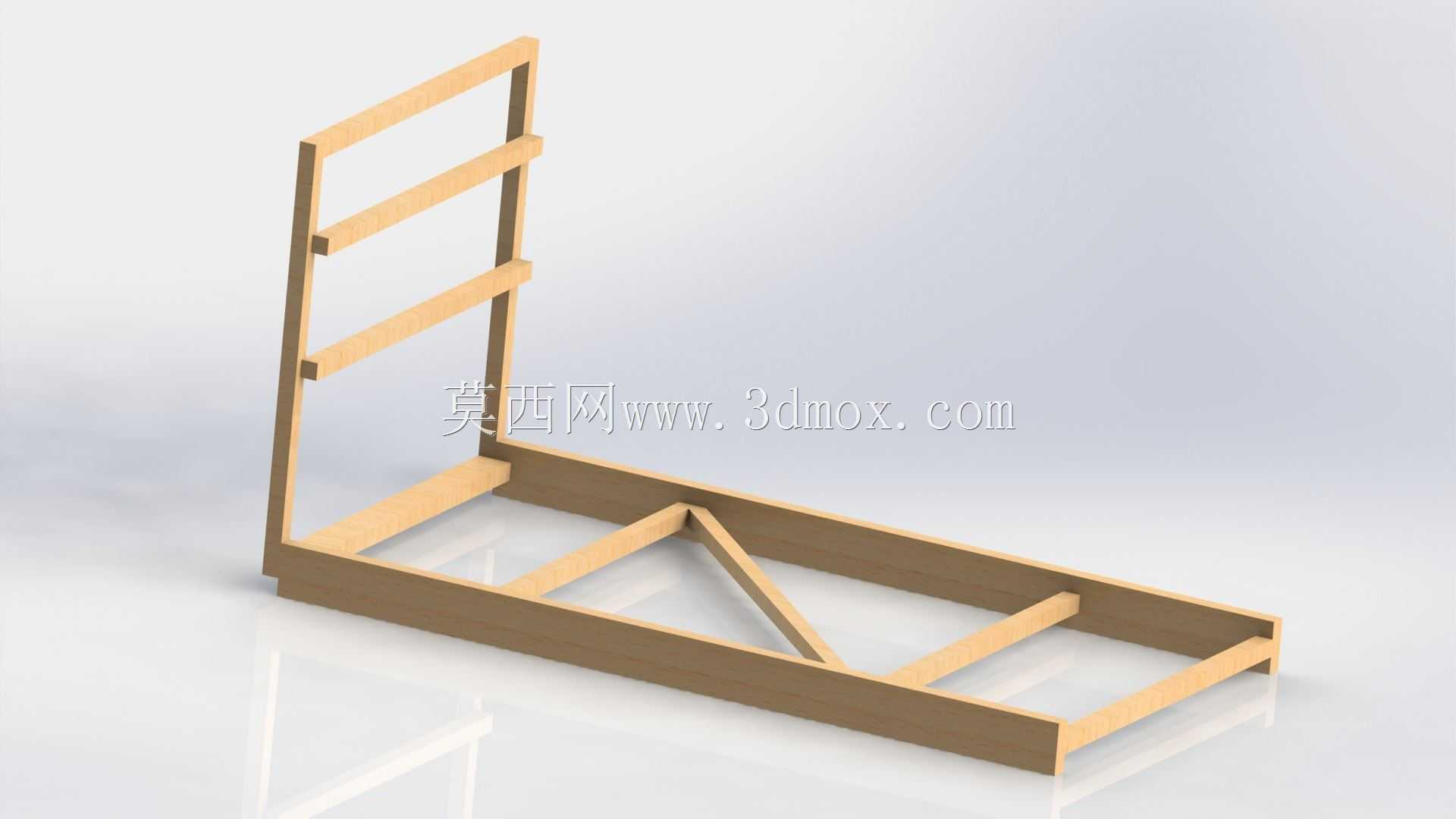

L型三维草绘型材焊接支撑框架结构

　　这类L型焊接支撑框架在车间工位旁的物料暂存、轻型工装挂载场景中十分常见，日常生产里常用来放置待装配的小型零部件、挂载气动工具挂架或是作为小型检测工位的侧边依托结构，相比一体式铣削加工的支撑件，焊接成型的框架在满足同等承载要求的前提下，材料利用率能提升四成以上，整体自重也更轻，方便后期根据产线调整进行移位或是二次改装。

　　从结构设计逻辑来看，整个框架采用等截面矩形型材搭建，底部为长条形水平承载基座，基座内部设置多根横向支撑肋，其中斜向布置的加强肋直接承接垂直立架传递下来的弯矩，避免立架与基座连接位置出现应力集中导致的焊接处开裂。垂直立架部分采用三根等距分布的横向挂杆，横向挂杆与垂直主立柱的连接位置采用满焊处理，焊脚尺寸匹配型材壁厚，保证挂载时的连接强度，立架与基座的连接位置做了贴角焊接，同时在连接处内侧增设了三角加强筋，抵消立架受侧向力时对连接焊缝的撕扯作用。

　　设计过程中采用三维草绘的方式先搭建整体线框骨架，所有型材的裁切长度、切口角度都直接从三维草绘的线段上提取参数，不需要单独绘制每个型材的二维草图，能大幅缩短结构设计的周期，尤其是这种多段型材拼接的框架结构，三维草绘可以直接定义各段型材的空间位置关系，提前排查不同型材拼接时的干涉问题，避免实际裁切焊接时出现型材对位不准、切口角度不匹配的问题。

　　从安装边界来看，整个框架底部基座的底面为完全平面，不需要额外做调平结构，直接放置在平整的车间地面或是工作台面上即可使用，如果需要固定安装，可在基座两端的型材上预先钻孔，通过膨胀螺栓与地面连接，或是通过压块固定在工作台T型槽上。垂直立架的后侧没有突出的连接结构，可直接贴靠在墙面或是设备侧壁安装，进一步节省车间的占用空间，立架上的横向挂杆间距可根据实际挂载的物品尺寸调整，在三维草绘阶段只需要拖动对应线段的位置即可快速修改参数，不需要重新绘制整个结构的草图。

　　实际使用中，这类焊接框架的承载能力主要由型材的截面尺寸和焊接质量决定，底部基座的横向肋间距控制在合理范围内，避免基座上放置较重物料时出现型材下挠的问题，斜向加强肋的布置角度经过受力校核，能将立架传递的垂直力分散到基座的多根横向型材上，不会出现单点受力过大的情况。整个框架的所有型材端面都做了打磨处理，去除焊接后的毛刺和焊渣，避免使用过程中划伤操作人员，外露的焊缝也做了磨平处理，整体外观平整，后期如果需要做表面处理，可直接进行喷塑或是刷漆，不需要额外做过多的表面修整工作。

　　在产线布局调整时，这类框架因为自重较轻，两到三名操作人员即可完成移位，不需要动用吊装设备，相比铸铁材质的固定支架，适配性更强，对于多品种小批量的生产车间来说，这类可灵活调整、制作成本低的焊接支撑结构，能快速响应不同工位的支撑需求，不需要等待定制化的铸件加工周期，能有效缩短产线搭建的准备时间。设计时也预留了后期改装的余量，所有型材上都可以根据后续使用需求额外钻孔加装挂钩、置物板或是传感器安装支架，不需要对主体结构做破坏性改动，整体结构的拓展性较强，能适配多种不同的工位使用需求。
