齿轮铣床工件安装带筋法兰式堆栈结构

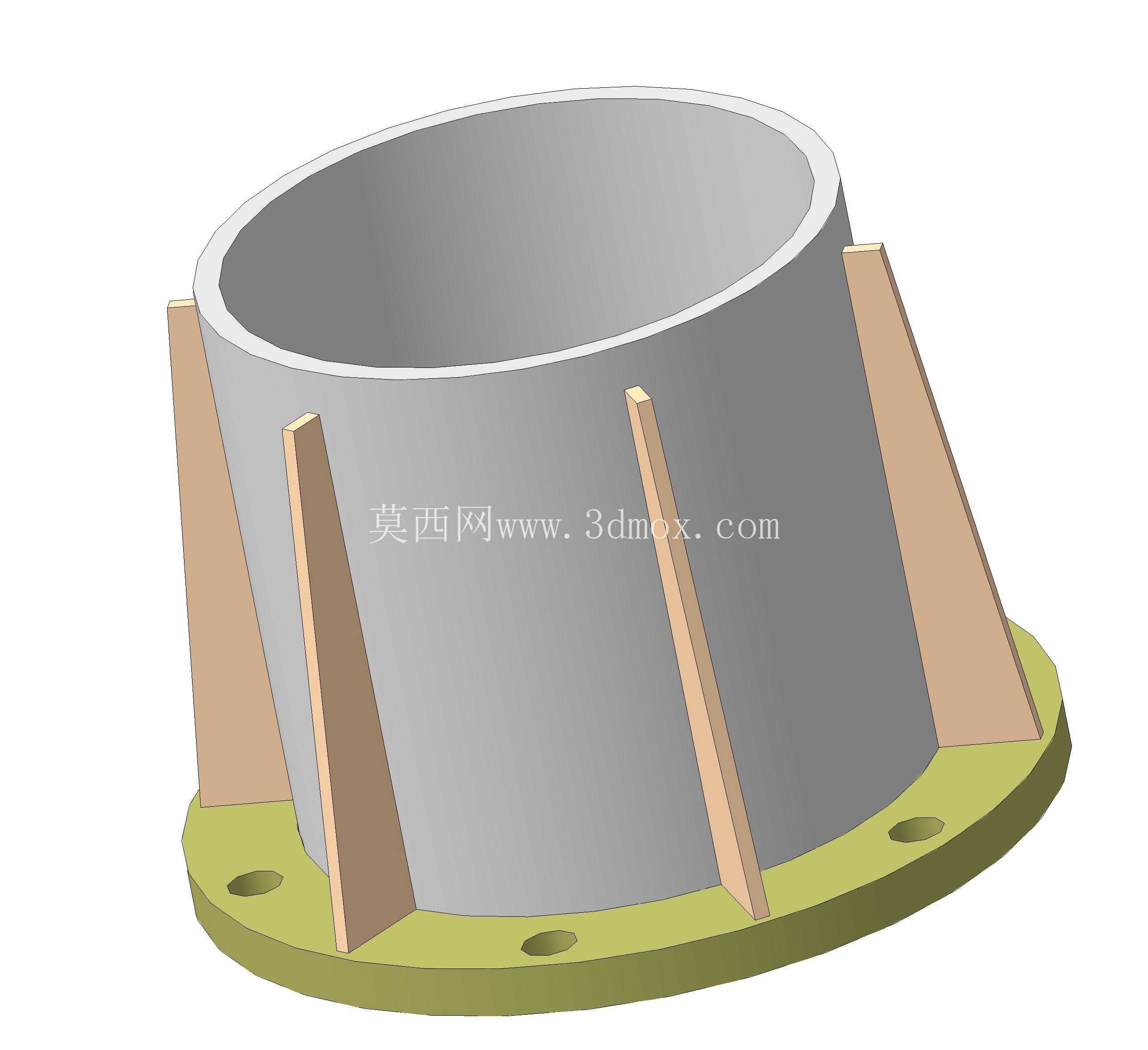

　　在齿轮加工车间的5k324a齿轮铣床工位上，这类堆栈结构是承担工件定位装夹的核心承载部件，日常生产中主要用来叠放待铣削加工的齿轮坯料，配合机床的进给轴完成齿形铣削工序的工件承托，解决批量加工时工件的规整放置与定位基准统一问题。从结构设计逻辑来看，主体采用上宽下窄的锥筒形态，这种锥度设计并非随意设定，一方面是适配齿轮坯料的内孔定位需求，坯料套入锥筒后可依靠自重完成初步定心，减少装夹时的找正时间；另一方面锥面的倾斜角度经过受力校核，能避免工件堆叠时出现卡滞，取放工件时无需额外撬动，降低操作工人的劳动强度。底部的法兰盘是整个结构的安装基准，法兰上均匀分布的螺栓孔完全匹配齿轮铣床工作台的T型槽间距，安装时可通过T型螺栓直接固定在工作台面上，不需要额外制作过渡转接板，安装边界控制在工作台的有效装夹范围内，不会超出机床的行程干涉区域，法兰盘的厚度经过刚度验算，在满负载堆叠工件时，法兰平面的平面度变形量控制在0.02mm以内，保证上层工件的定位精度不会因为基座变形出现偏差。

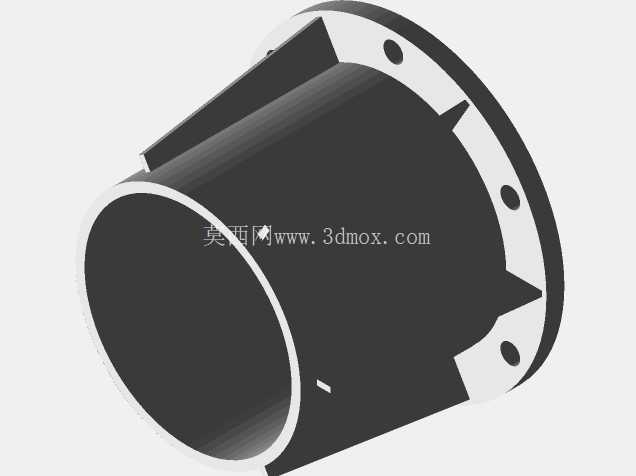

　　锥筒外壁均匀分布的六根加强筋是结构的关键受力部件，筋板从法兰盘上表面一直延伸到锥筒上部的筒壁位置，采用三角形的筋板截面，这种设计可以用最少的材料用量提升锥筒的径向刚度，避免工件堆叠时锥筒出现胀形变形；筋板的厚度与锥筒壁厚保持一致，焊接或铸造成型时不会出现壁厚差导致的应力集中问题，筋板的外侧边缘做了15度的倒角处理，防止工人取放工件时被锐边划伤，同时也能避免工件磕碰筋板边缘出现毛刺影响定位精度。在实际生产场景中，这类堆栈结构需要配合铣床的自动上下料机构使用，锥筒的上端开口做了圆角过渡，方便机械手臂将齿轮坯料准确套入筒身，筒身的有效堆叠高度根据机床的加工节拍设定，单次可堆叠的工件数量刚好匹配一个班次的加工量，减少中途补料的停机时间。

　　设计过程中需要重点考虑工件与锥面的配合间隙，间隙过大会导致工件定位偏移，铣削出的齿形出现周节累积误差，间隙过小则会导致工件卡滞在锥筒上，无法顺利下滑到定位位置；经过多轮试加工验证，锥面的锥度设定为1:20时，既能保证工件的定心精度，又能让工件依靠自重顺利下滑，同时在锥筒表面做了硬化处理，表面硬度达到HRC45-50，避免长期使用后锥面被工件磨损出现凹坑，影响定位精度。从安装边界来看，整个结构的最大外径由底部法兰盘决定，法兰盘的外径尺寸控制在铣床工作台宽度的三分之二以内，安装后不会与机床的立柱、刀架等运动部件发生干涉，锥筒的高度则根据机床的Z轴行程设定，保证最上层工件装夹后，刀具可以顺利到达铣削位置，不需要额外调整机床的行程限位。

　　筋板的分布位置也经过干涉校验，相邻筋板之间的间距足够容纳机械手的夹爪，取放工件时夹爪不会与筋板发生碰撞，同时筋板的高度低于锥筒上端面，避免工件堆叠时被筋板顶起，导致工件放置不平。在日常使用中，这类堆栈结构除了承担工件堆叠功能外，还可以作为工序间的工件转运载体，加工完成的工件可以直接连同堆栈结构一起转运到下一道工序，不需要反复倒运工件，减少工件的磕碰损伤；结构的整体重量控制在单人可搬运的范围内，不需要借助起重设备就可以完成工位间的转移，提升生产现场的柔性。设计时还考虑了排屑需求，锥筒与法兰盘的连接位置做了圆弧过渡，铣削产生的铁屑不会堆积在连接缝隙中，日常清理时只需要用压缩空气吹扫就可以将铁屑清理干净，不会因为铁屑堆积导致工件放置倾斜。
