基于LattePanda的DIY高精度GNSS接收装置

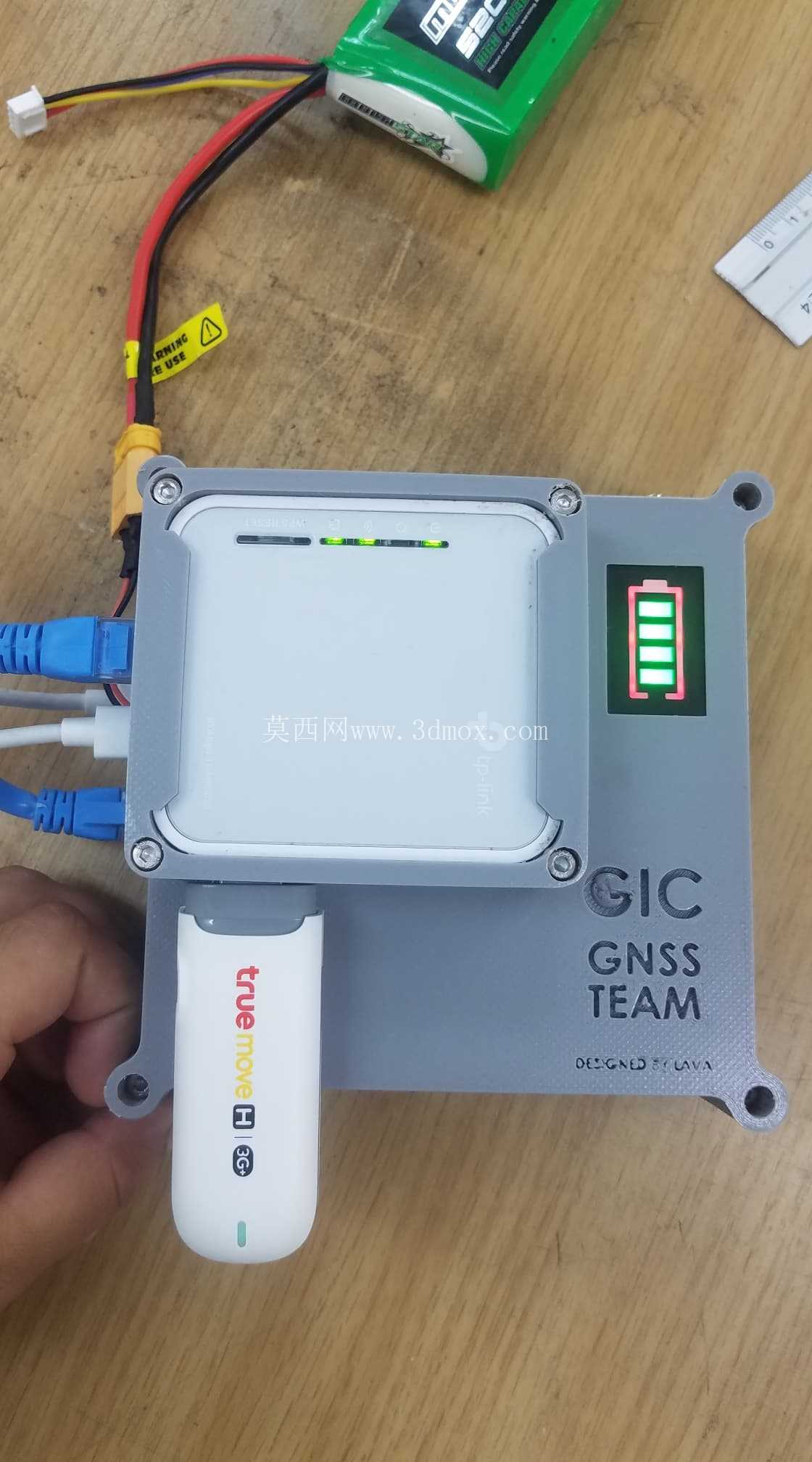

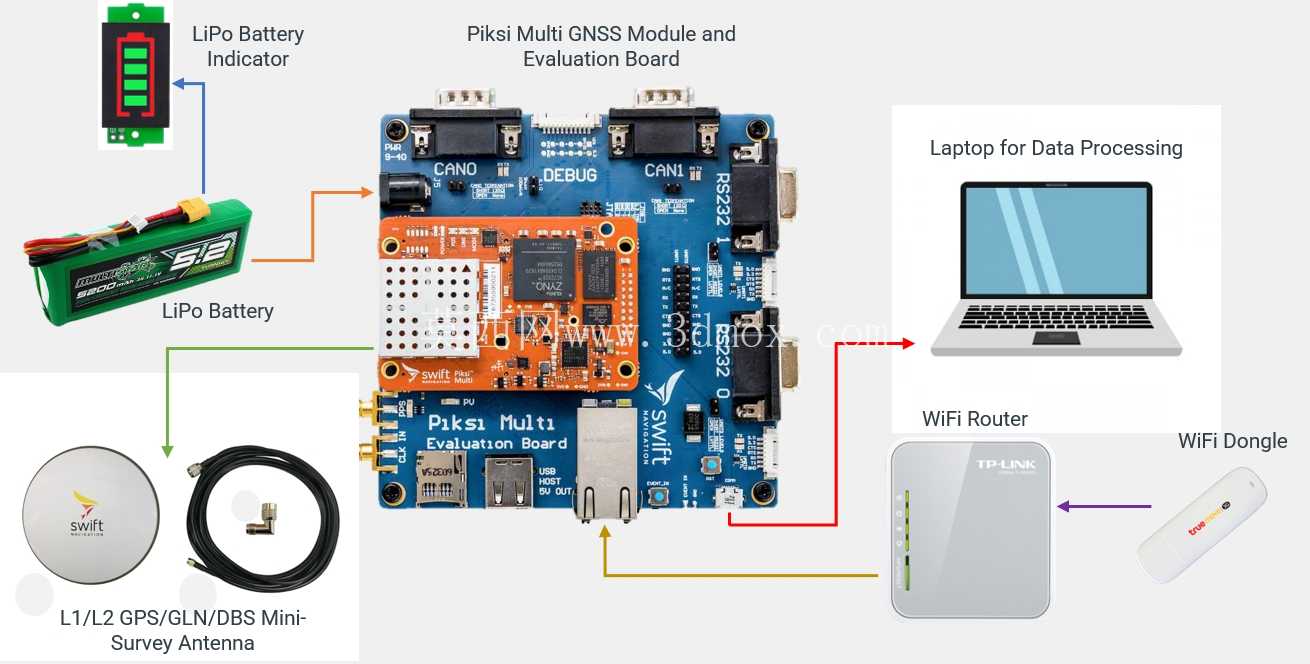

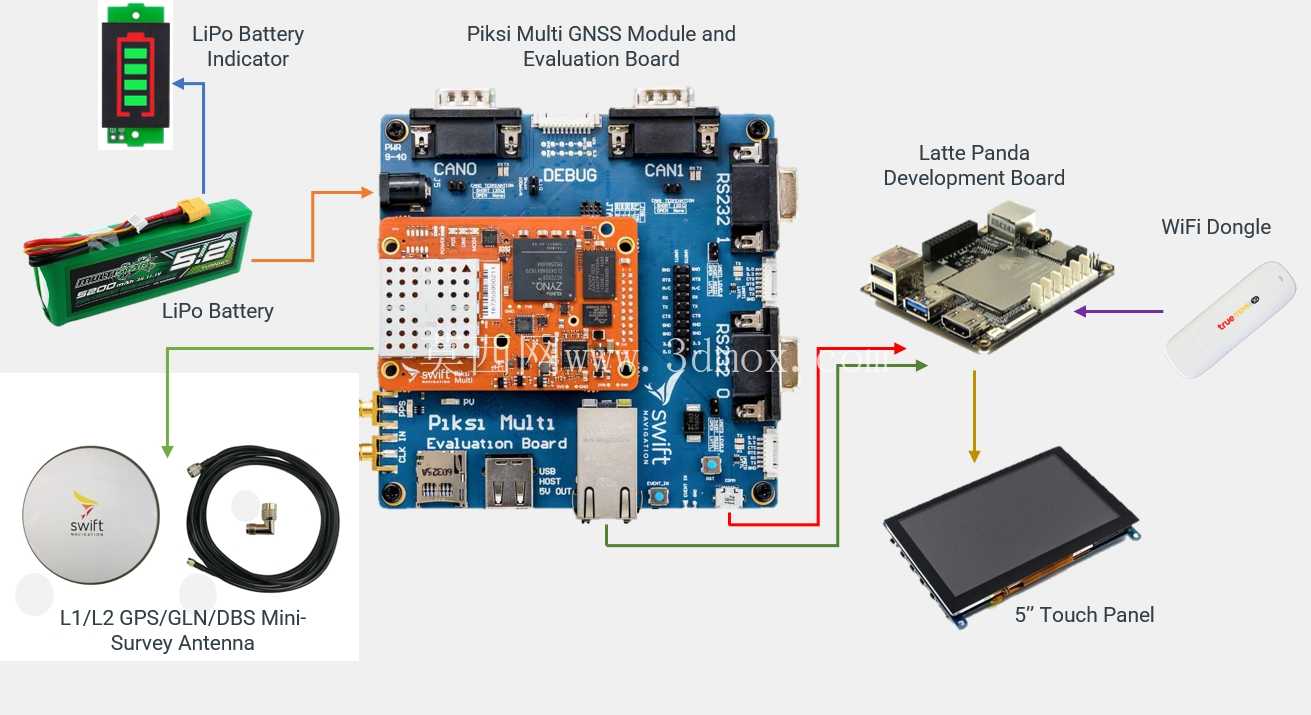

　　这套GNSS接收装置的核心设计逻辑，是依托LattePanda开发板的算力支撑，搭配Piksi Multi GNSS模块实现多星座卫星信号的同步接收与解算，整套系统的硬件排布充分考虑了野外作业场景下的集成便携需求，没有采用工业级接收机常见的一体化金属外壳设计，而是通过模块化堆叠的方式平衡了扩展性与便携性。从硬件连接逻辑来看，锂聚合物电池通过独立的电量指示模块接入核心评估板，电量指示模块直接固定在电池侧边，无需额外占用开发板接口资源，用户可直接通过指示灯档位快速判断剩余电量，避免野外作业时突然断电导致的数据采集中断。

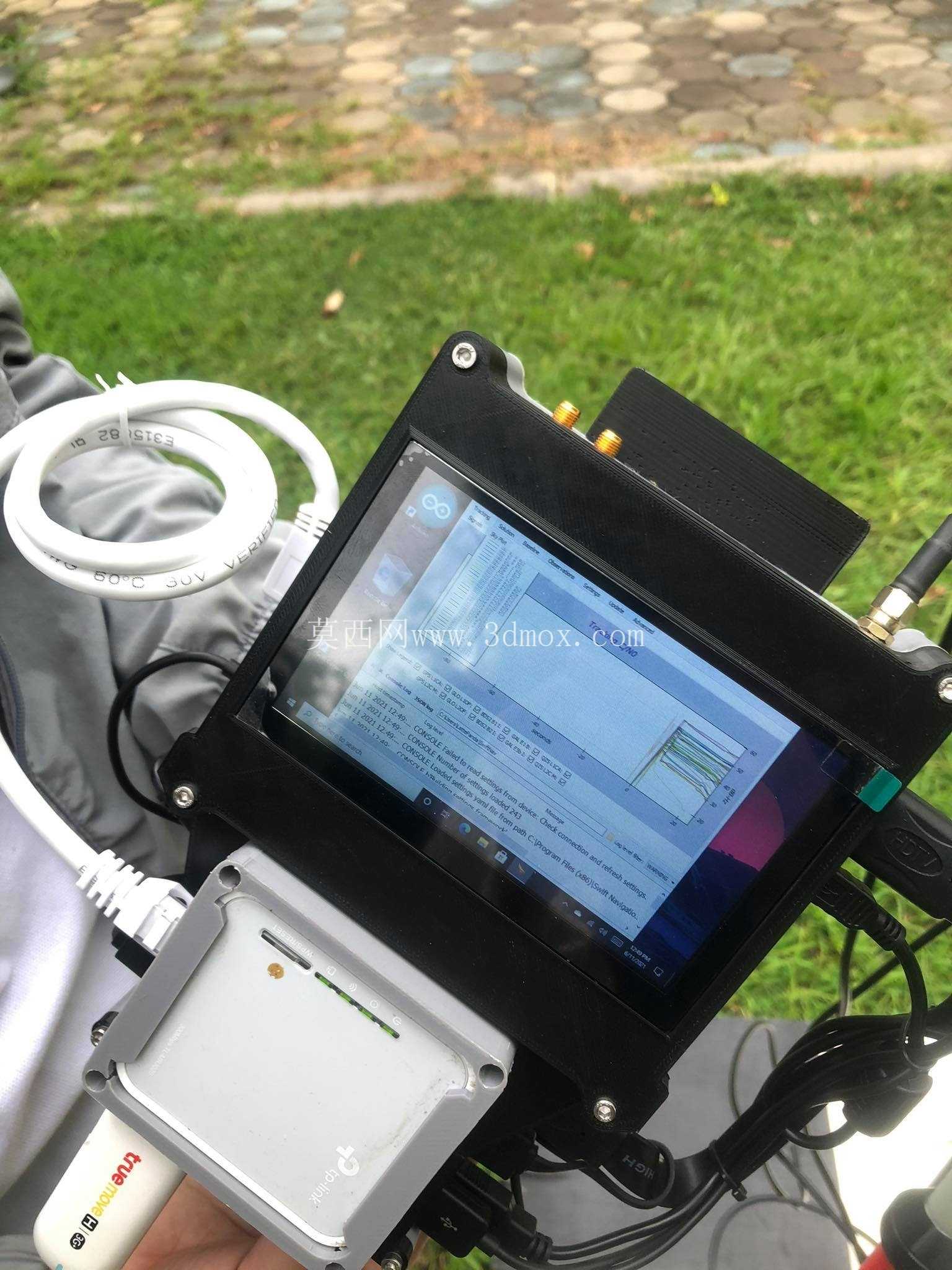

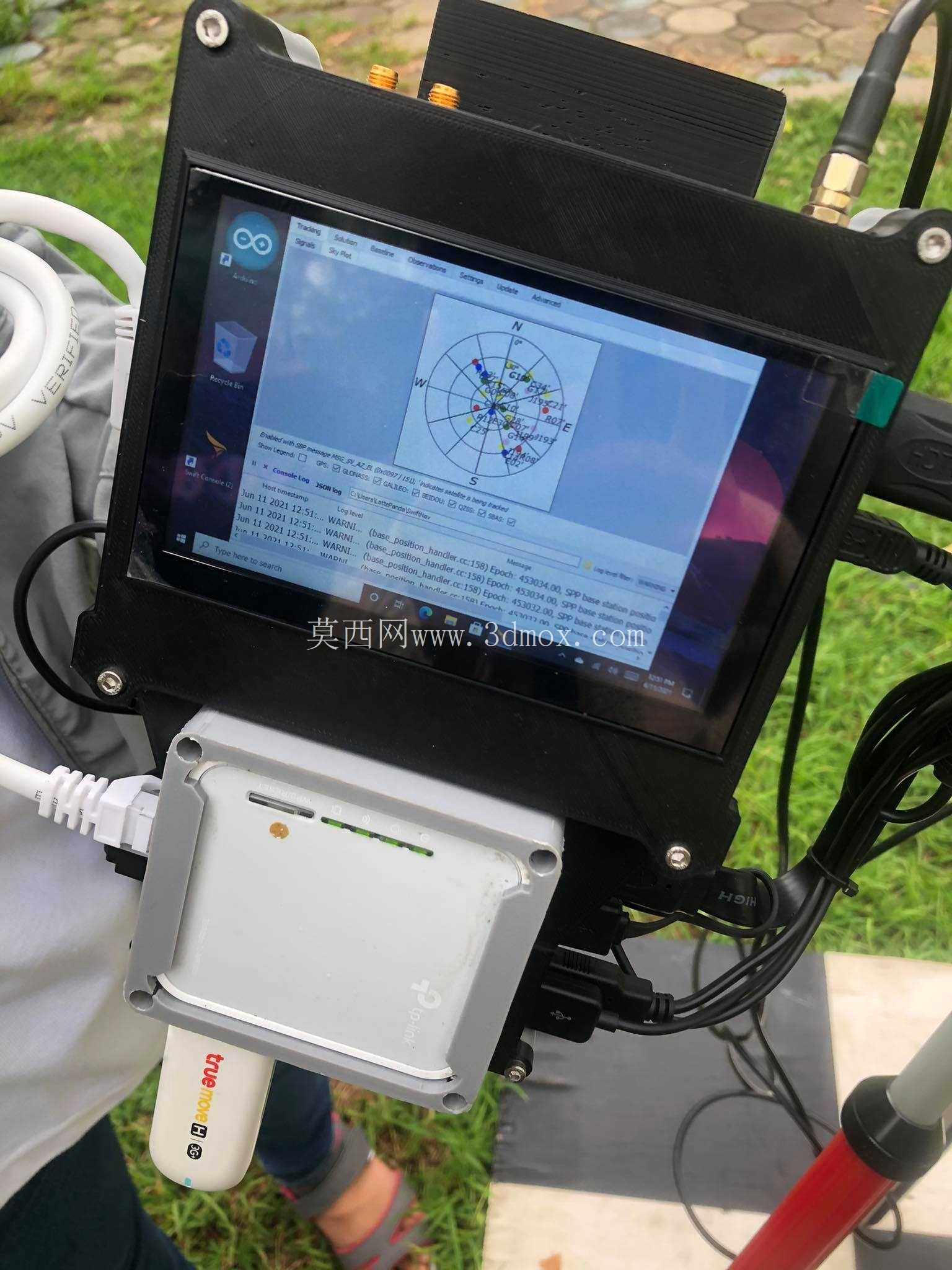

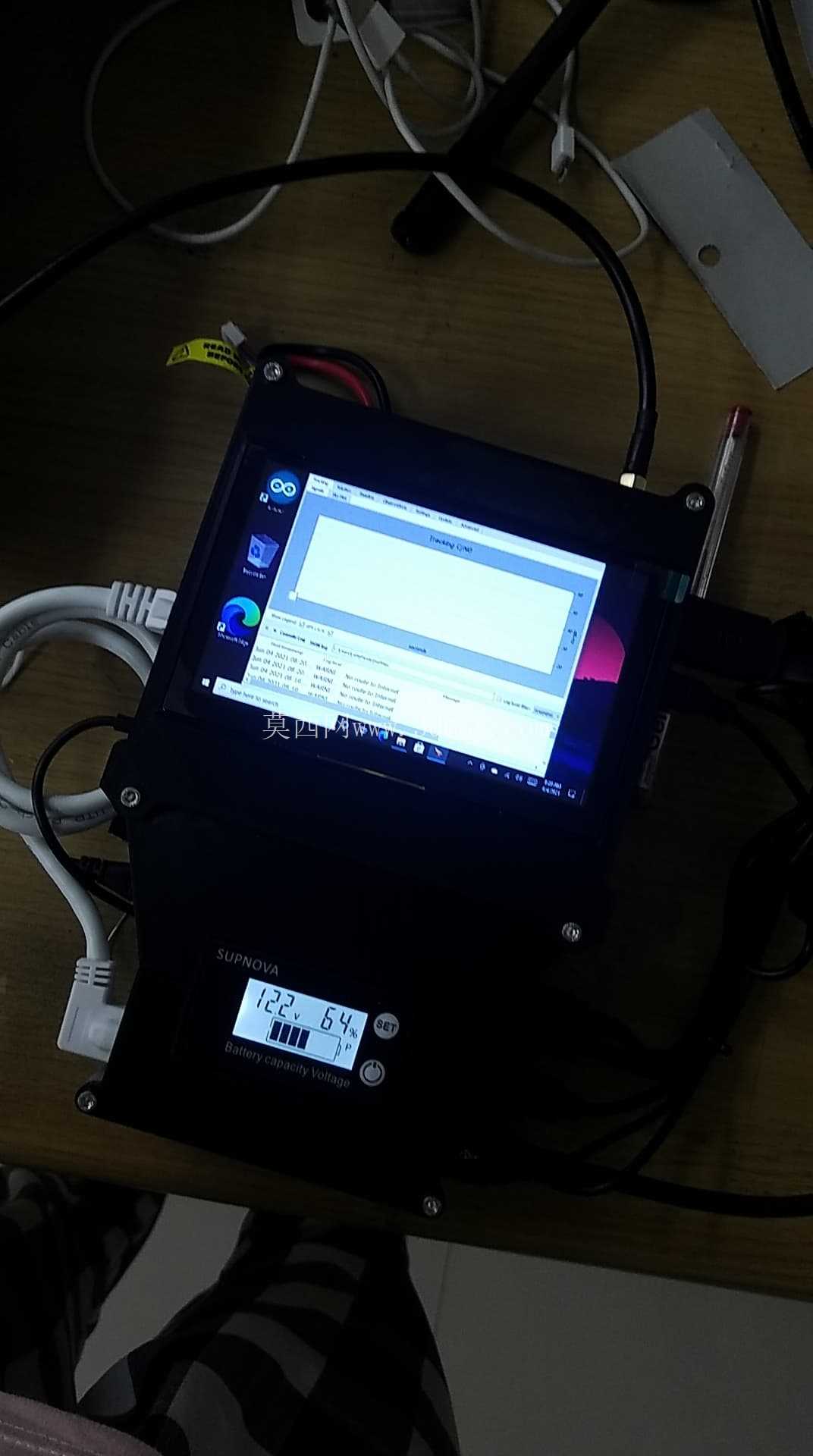

　　天线部分采用L1/L2频段的多星微型测量天线，支持GPS、GLONASS、北斗等多星座信号接收，天线通过低损耗同轴电缆连接到GNSS模块的射频接口，线缆长度预留了1.2米的安装余量，可满足将天线架设到三脚架、无人机起落架等不同载体上的安装需求，天线底座采用标准螺纹接口，兼容常规测绘配件的安装规格。核心的Piksi Multi模块通过排针堆叠在评估板上，评估板预留了CAN、RS232、DEBUG等多组工业接口，可直接外接车载设备、惯性测量单元等其他传感部件，不需要额外设计转接电路。开发板与评估板之间通过高速排针连接，数据传输延迟控制在毫秒级，能够满足实时差分定位的数据交互需求。显示部分采用5英寸触控屏，通过FPC排线连接到LattePanda开发板的显示接口，屏幕安装角度预留了15度的仰角调节空间，方便用户在手持操作时直接查看定位状态、卫星数量、解算精度等实时参数，不需要外接额外显示设备。WiFi模块直接插在开发板的USB接口上，可实现定位数据的无线传输，支持将实时定位结果推送到手机、平板等移动终端，也可接入局域网实现远程数据监控。

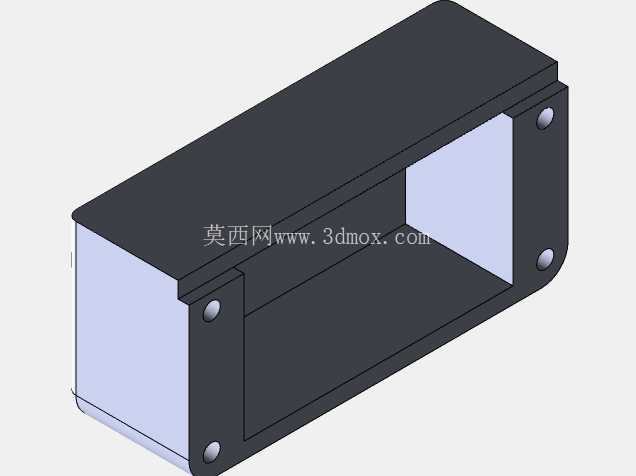

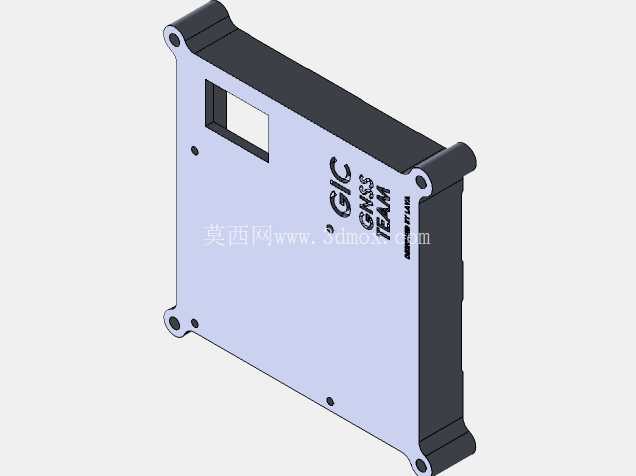

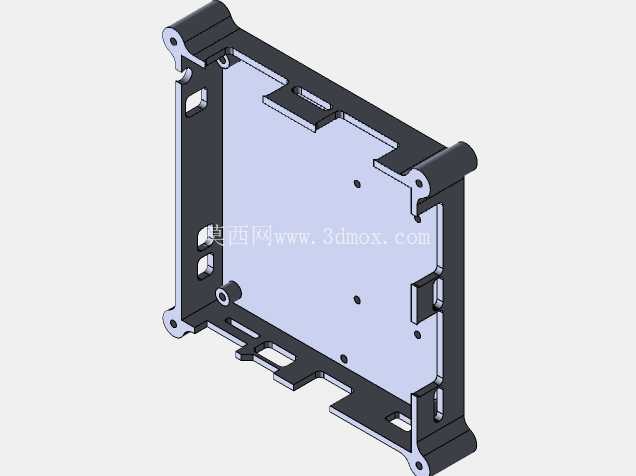

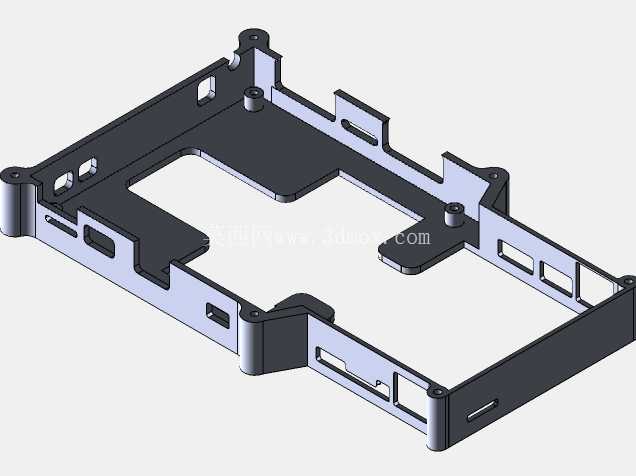

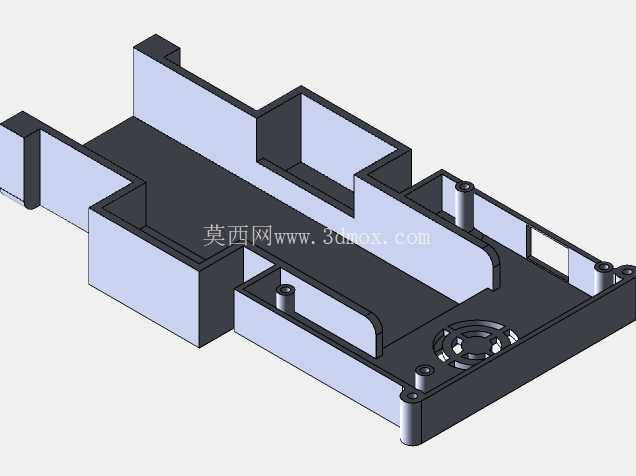

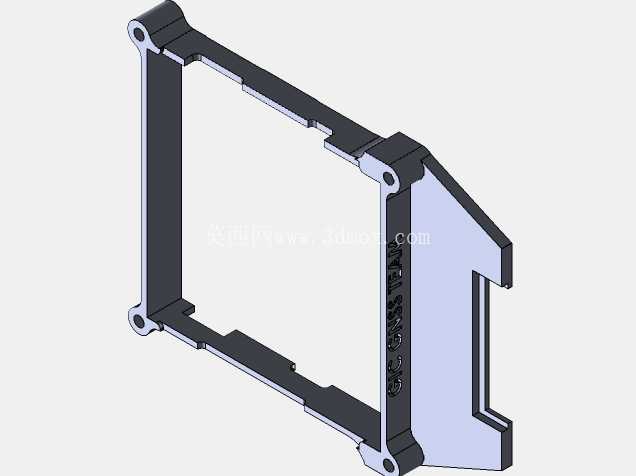

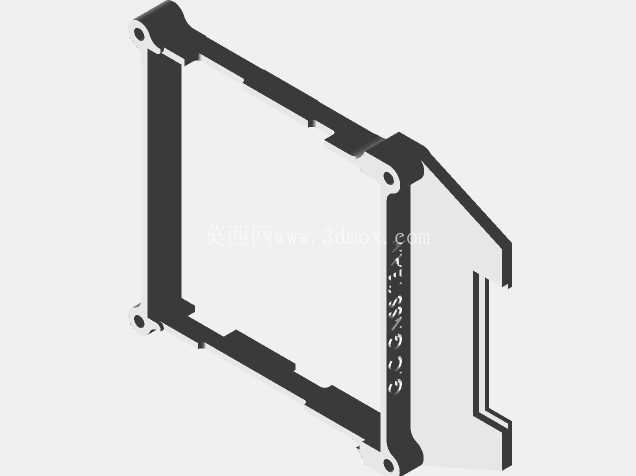

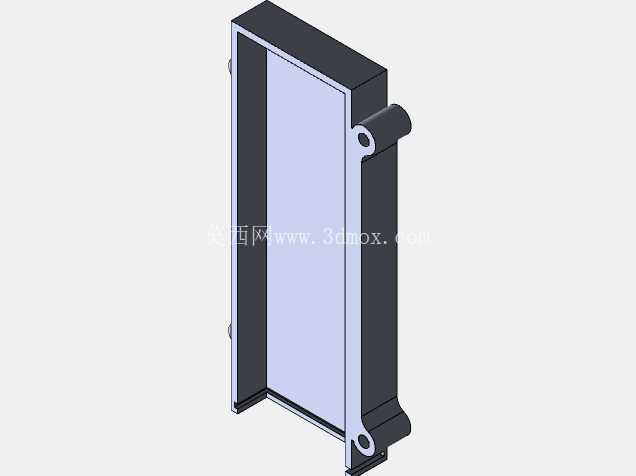

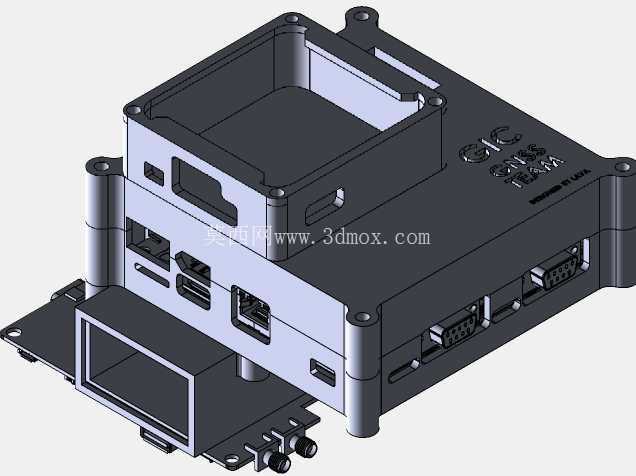

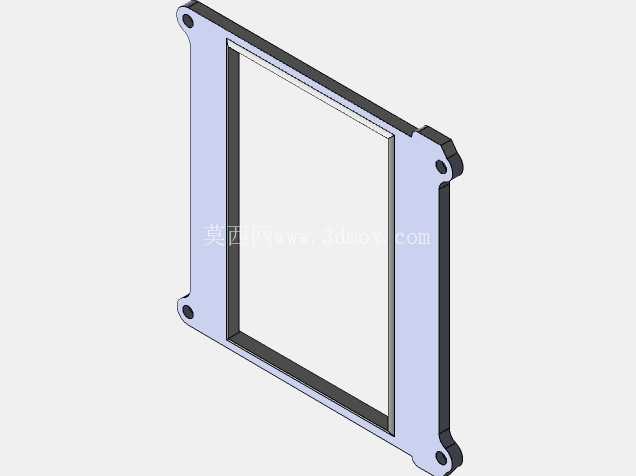

　　整套装置的所有部件都可通过3D打印的固定支架完成集成，支架的安装孔位完全匹配各部件的固定孔距，电池、开发板、屏幕、天线模块都有对应的限位卡槽，不需要额外打孔或者粘接，组装完成后整体尺寸控制在200mm150mm80mm以内，可直接放入常规的工具包中携带，适合户外测绘、无人机航测地面站、小型无人船定位、农机自动驾驶调试等场景使用。在电路设计上，电源部分做了防反接、过流保护设计，电池供电回路串联了自恢复保险丝，避免接反电源或者短路时烧毁核心模块，各接口的信号引脚都做了ESD防护处理，能够适应野外复杂的电磁环境。

　　从定位性能来看，这套装置在开阔环境下可实现厘米级的差分定位精度，支持RTK解算模式，相比普通的消费级GNSS模块，定位精度提升了两个数量级，同时相比工业级一体化GNSS接收机，整体成本大幅降低，且具备更强的扩展性，用户可根据自身需求外接4G模块、存储模块、数传电台等部件，适配不同的作业场景。安装边界方面，整套装置的固定支架底部预留了标准的1/4英寸螺纹孔，可直接固定在相机三脚架、对中杆等常规测绘配件上，也可通过侧边的安装孔固定在移动载体的机架上，各接口的排布都预留了足够的插拔空间，不会出现接线时互相干涉的问题，屏幕的安装位置避开了所有接口区域，接线操作不会影响屏幕的正常使用。电池容量选择上，配套的2S锂聚合物电池可支持整套系统连续工作6小时以上，满足单日外业作业的续航需求，同时支持外接移动电源供电，在长时间作业时可通过充电宝补充电量，不需要中断数据采集工作。
