无人机多光谱相机挂载固定支架结构

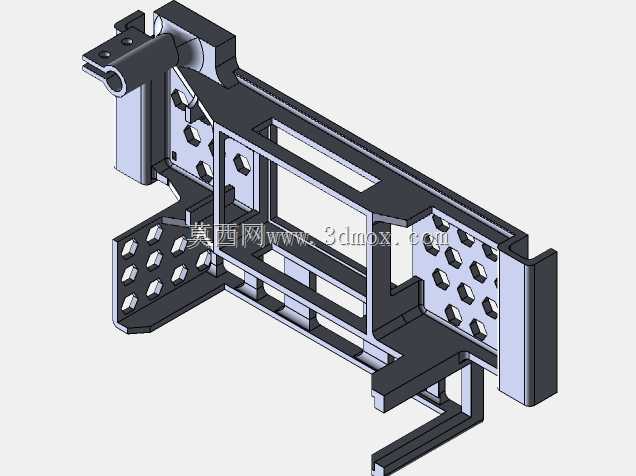

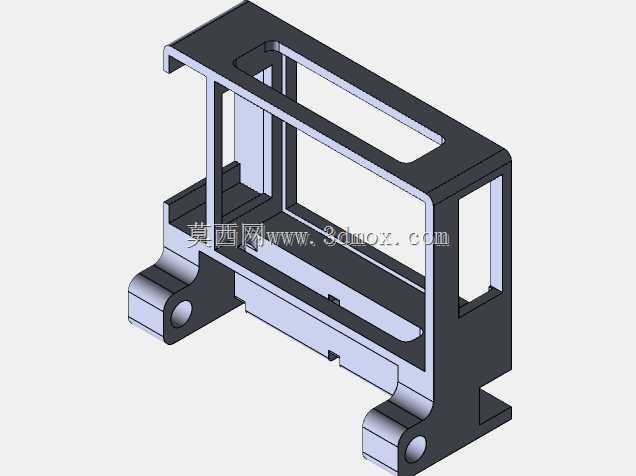

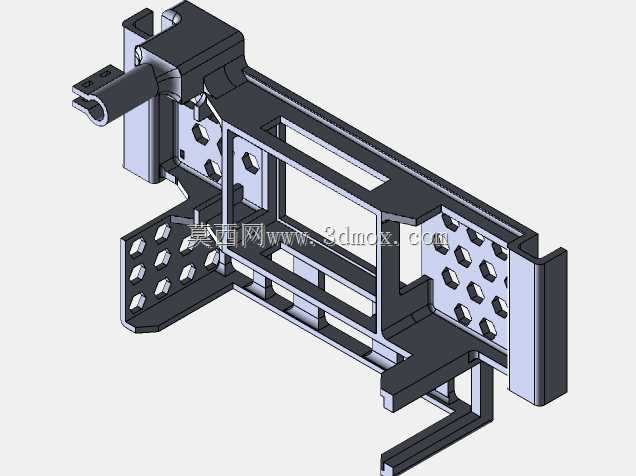

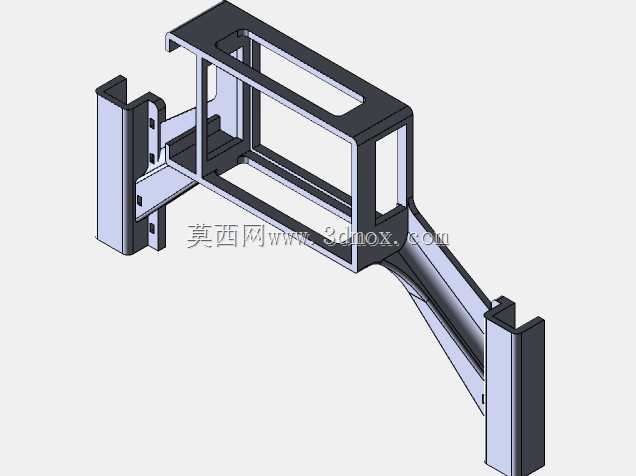

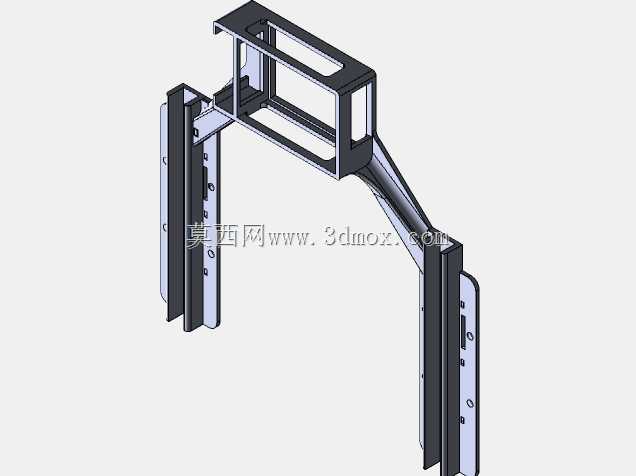

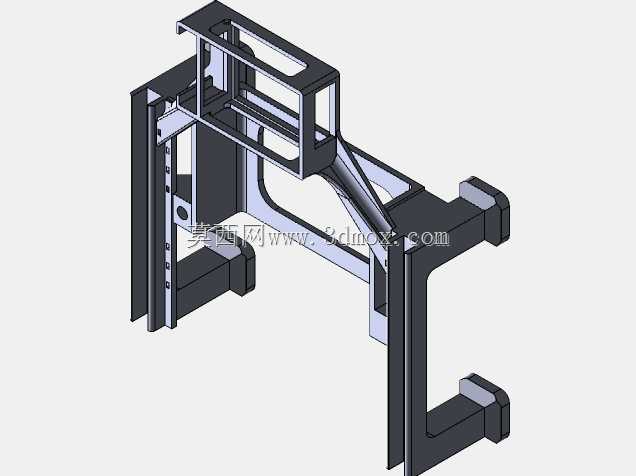

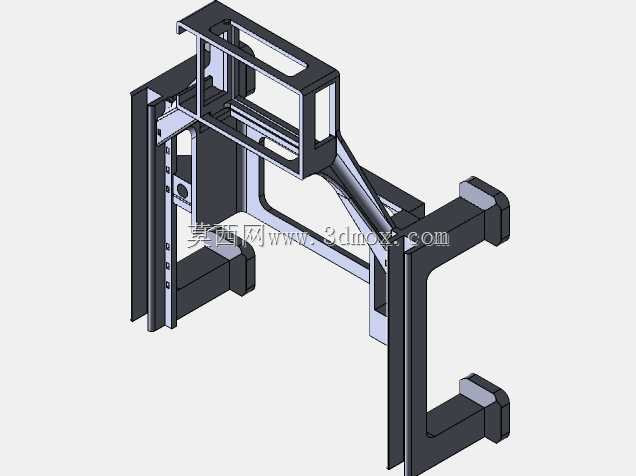

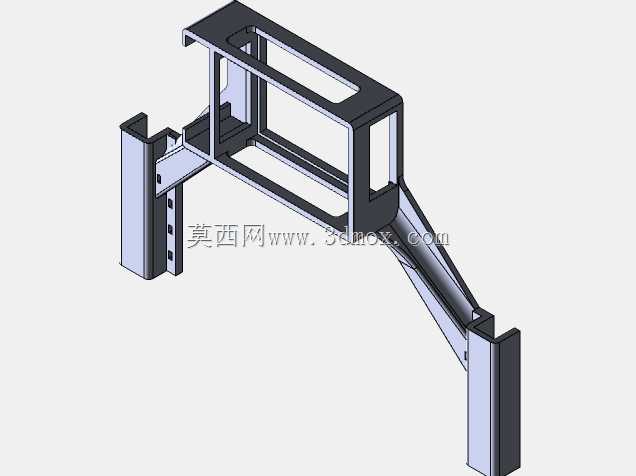

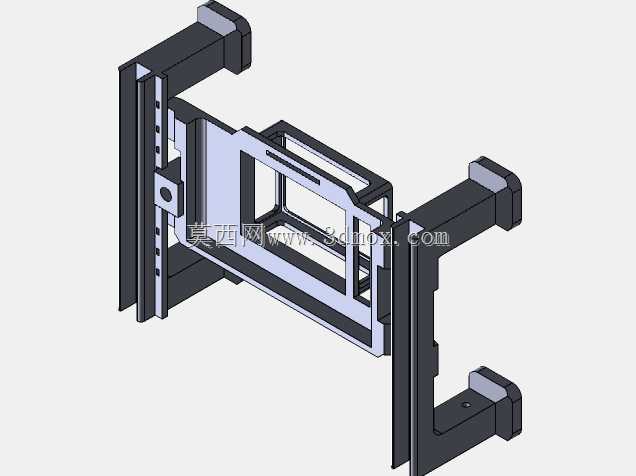

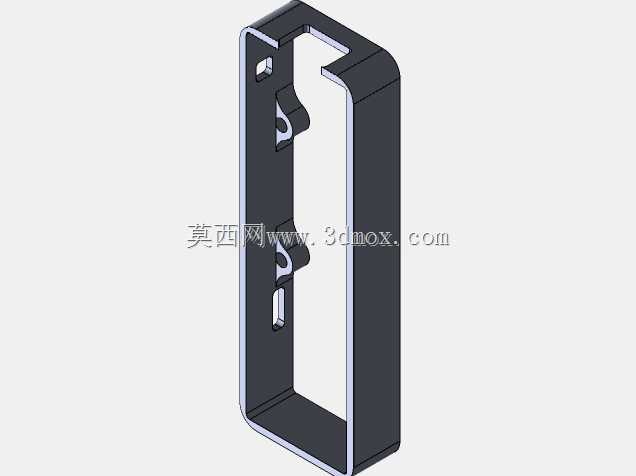

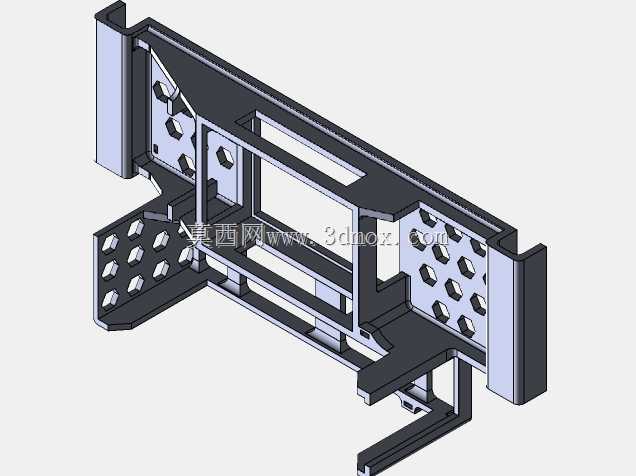

　　这套挂载结构主要面向低空遥感作业场景，适配多旋翼无人机搭载多光谱成像设备的安装需求，在农业长势监测、林区资源普查、流域生态巡检、耕地地力调查这类作业任务中，能够为成像载荷提供稳定可靠的固定支撑，避免飞行过程中载荷出现移位、晃动，保障成像数据的采集精度。从实际作业的痛点出发，这类挂载结构首先要解决的是载荷与无人机机身的连接适配问题，设计时充分考虑了无人机起落架、机身纵梁的安装空间边界，支架一侧采用L型挂接结构，预留了多组螺栓安装孔位，可根据实际装机的间隙调整固定位置，不需要对无人机原有机身结构做打孔、切削等破坏性改装，降低了装机改造成本，也避免了改装对机身结构强度造成的负面影响。支架主体采用框型镂空结构设计，并非采用整块实体板材加工，

　　这种设计一方面能够在保障结构刚性的前提下尽可能降低自身重量，减少无人机飞行过程中的无效载荷消耗，提升续航时长，另一方面框型结构能够为多光谱相机提供四周的防护，避免低空飞行时树枝、杂物剐蹭到相机镜头与机身，同时镂空结构不会遮挡相机的散热风道，保障设备长时间作业时的散热效率，避免高温导致的设备宕机、成像噪点增加等问题。支架的载荷安装端采用双侧夹片式固定结构，夹片上同样预留了可调安装位，能够适配对应型号多光谱相机的安装孔距，安装时只需要将相机卡入夹片之间，穿入固定螺栓拧紧即可完成固定，不需要额外设计定制转接板，现场作业时如果需要更换载荷，也能够快速完成拆装调整。在结构强度校核层面，设计时充分考虑了无人机飞行过程中的加速度载荷，

　　包括起飞爬升阶段的正向过载、转弯机动时的侧向载荷、降落触地时的冲击载荷，支架的弯折部位均做了圆角过渡处理，避免应力集中导致的结构断裂，框型主梁的壁厚经过反复验算，既不会因为壁厚过薄导致飞行过程中出现共振抖动，也不会因为壁厚过大增加不必要的重量。从安装边界来看，支架整体的外轮廓尺寸完全控制在无人机起落架的包围范围之内，不会超出机身的原有投影尺寸，避免飞行过程中支架剐蹭到障碍物，同时支架的安装位置经过重心配平计算，挂载后不会导致无人机整体重心出现明显偏移，不需要额外调整飞控的重心补偿参数，降低了装机调试的难度。在实际作业过程中，这类挂载结构还要兼顾不同作业场景的适配性，比如在高海拔地区作业时，空气密度低，无人机的升力裕度有限，

　　轻量化的支架设计能够给载荷预留更多的重量空间；在多风地区作业时，支架的镂空结构能够减少风阻，降低气流对飞行稳定性的影响，同时减少支架自身的风致振动，保障相机成像的清晰度。支架的连接部位均采用平面贴合的安装面设计，能够保障固定后的连接刚性，避免螺栓松动导致的载荷偏转，安装孔位的公差设计经过优化，既能够保证安装时的对位便捷性，也不会因为间隙过大导致安装后出现旷量。不同于市面上常见的3D打印挂载支架，这套金属结构的支架在耐候性上更有优势，能够适应高温、低温、高湿、扬尘等复杂野外作业环境，不会因为环境温度变化出现结构变形、强度下降的问题，长期重复使用也不会出现疲劳损坏，适合高频次的外业作业场景。在细节设计上，支架的所有棱边均做了倒角处理，避免安装作业时划伤操作人员，也避免尖锐棱边在飞行过程中产生不必要的气动噪声；框型结构的内部预留了走线空间，相机的电源线、数据传输线可以沿着支架的框体内侧布置，通过扎带固定即可，不会出现线缆外露被螺旋桨气流吹动、缠绕桨叶的风险，走线布局更加规整，也减少了线缆对气动效率的影响。
