适配Lattepanda开发板的高精度GNSS接收装置

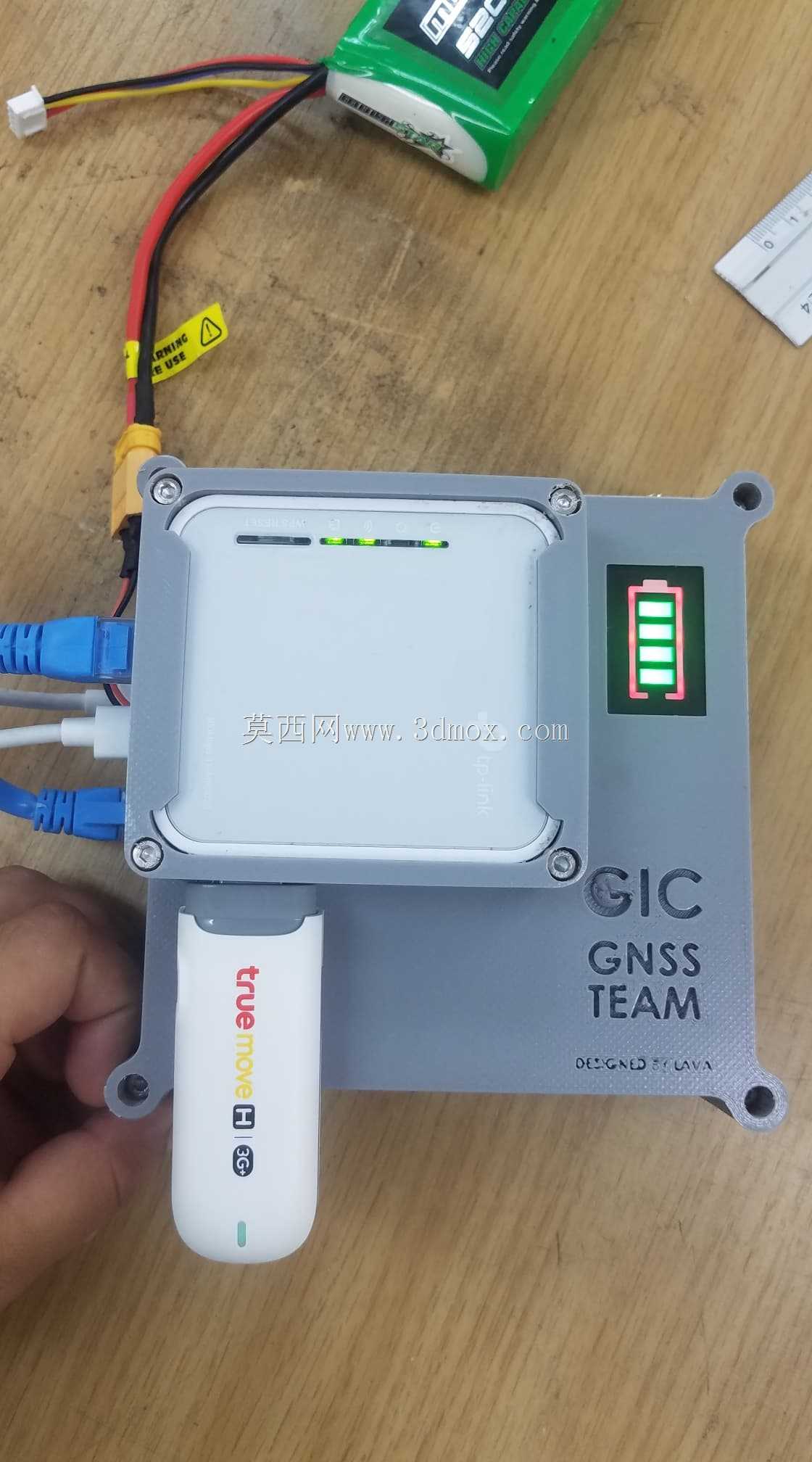

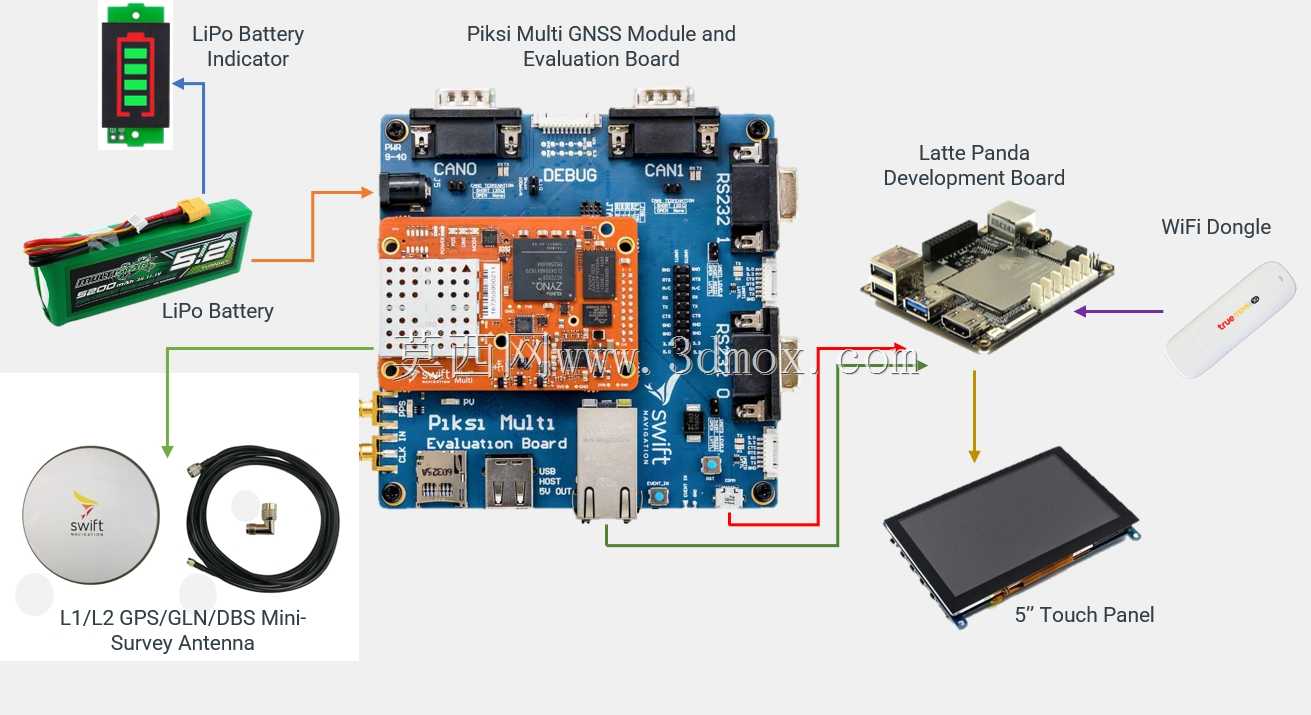

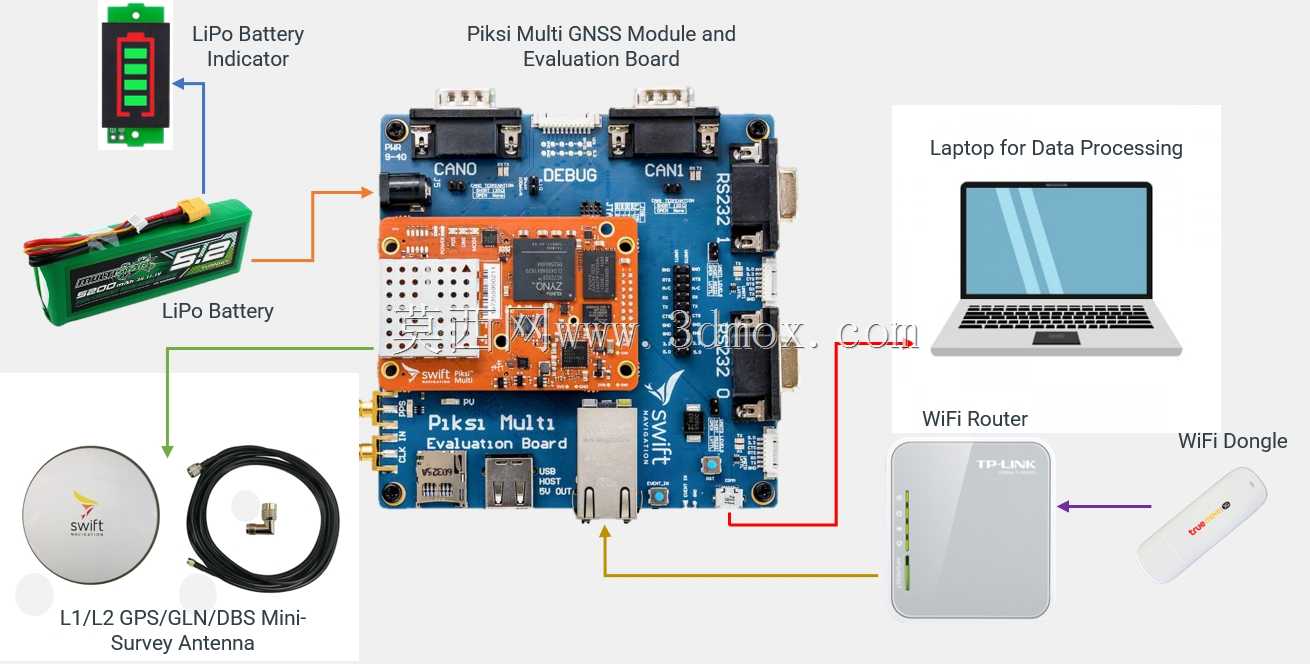

　　保障核心定位模块在电池供电状态下不会出现电压波动导致的搜星中断问题。核心定位模块支持GPS、GLONASS、北斗等多星座卫星信号接收，配套的Mini型测量天线做了低噪放集成设计，天线馈线长度控制在信号衰减允许的范围内，安装时可通过磁吸或标准螺孔固定在装置外壳顶部或外置支架上，搜星灵敏度可满足开阔环境下厘米级定位解算的硬件要求。供电部分选用高倍率锂聚合物电池，配套独立的电量指示模块，可实时显示剩余电量，电池仓设计了快拆结构，外业作业时可快速更换备用电池，无需中断数据采集流程，电池与核心板之间的供电接口做了防反接保护，避免误操作损坏核心电子元件。主控单元选用Lattepanda开发板，其尺寸与安装孔位在结构设计时做了匹配预留，这套GNSS接收装置的设计初衷，是为户外高精度定位数据采集场景提供轻量化的可自主搭建方案，整套系统围绕Piksi Multi GNSS核心评估板搭建，可直接对接Lattepanda开发板完成原始定位数据的解算、存储与传输，无需额外配置复杂的中转硬件，能满足测绘外业、小型无人设备定位、农田作业点位采集、工程形变监测点位布设等多类场景的使用需求。从硬件构成来看，整套装置集成了多频段卫星接收天线、锂聚合物供电模块、核心定位评估板、主控开发板、触控显示单元与WiFi传输模块，各部件之间的连接走线在设计阶段就做了路径规划，避免高频信号传输线与供电线路出现平行排布带来的信号干扰问题，电源回路单独做了滤波处理，

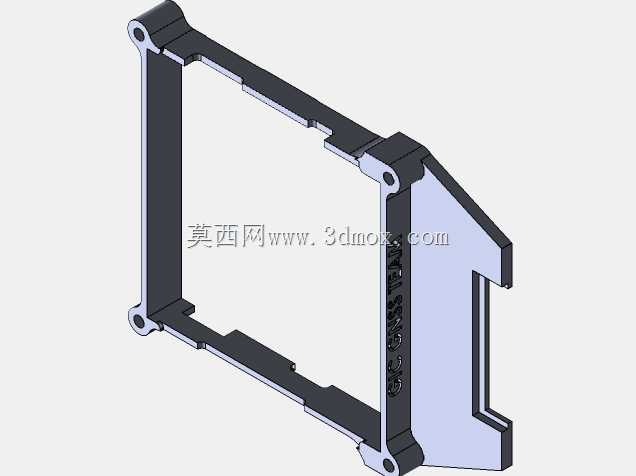

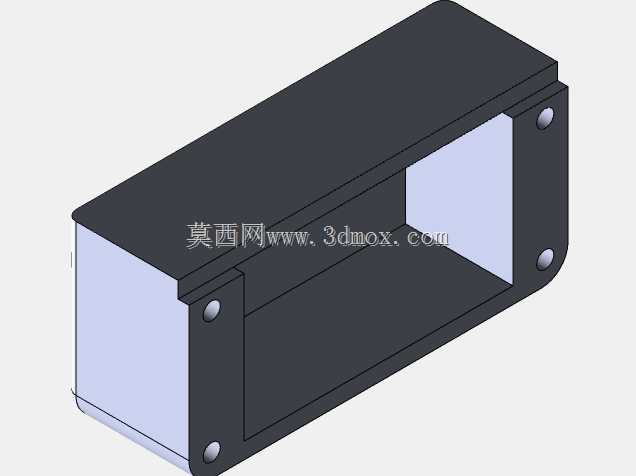

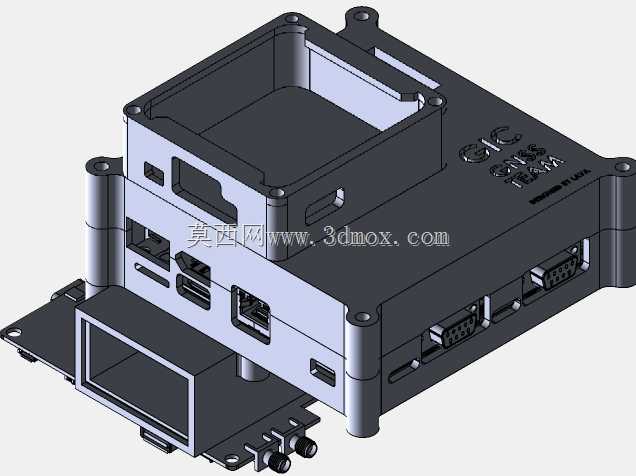

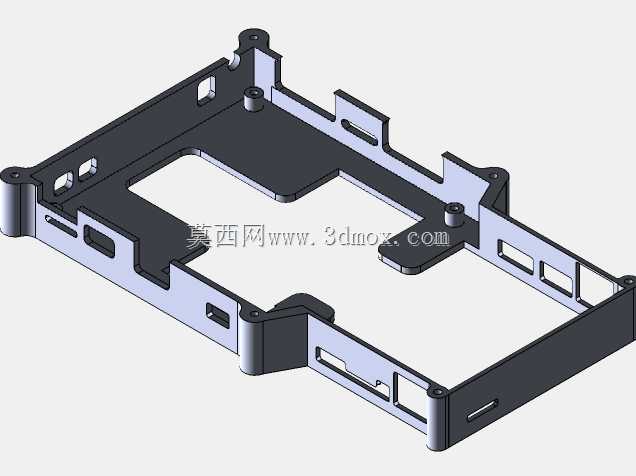

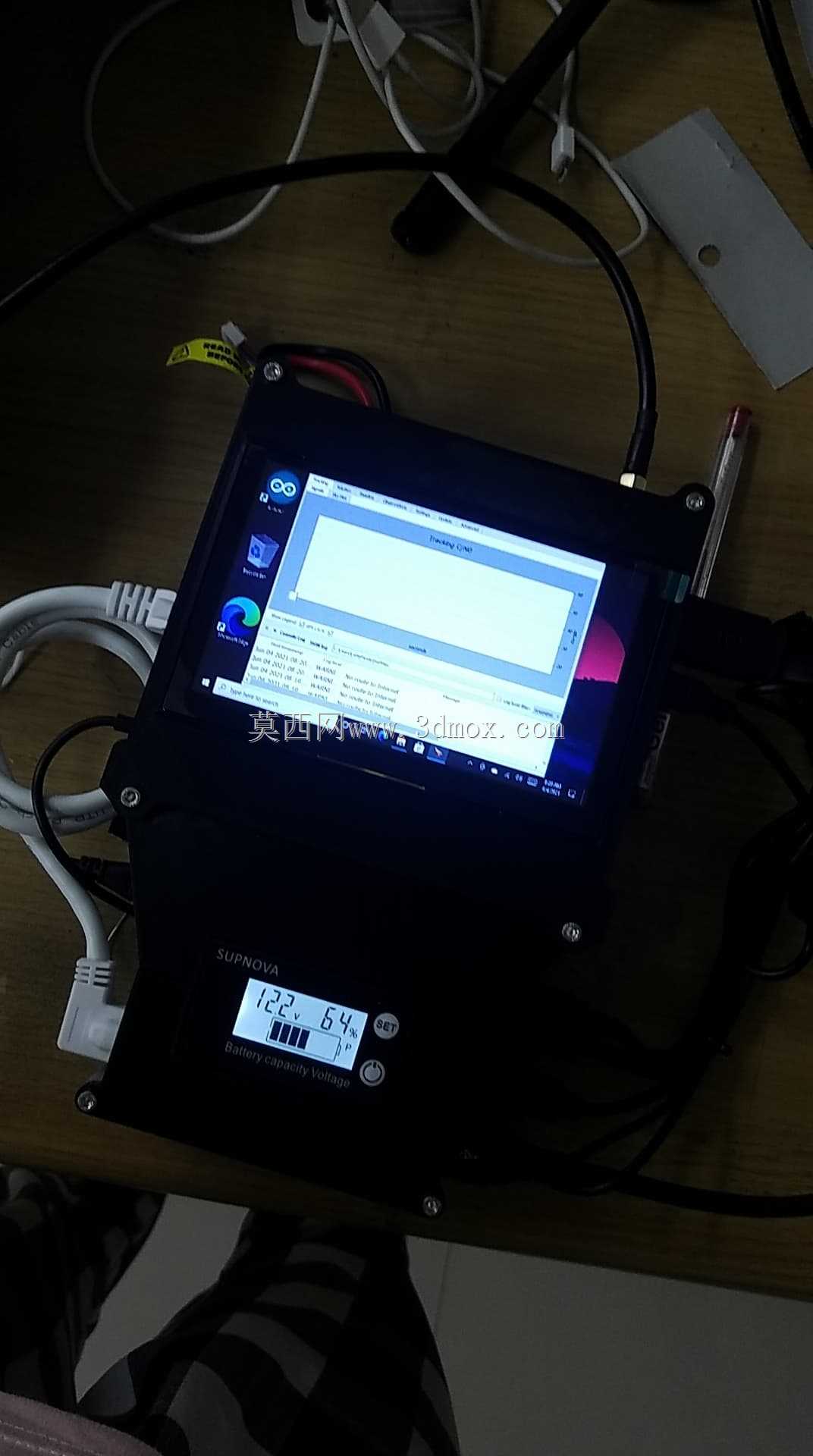

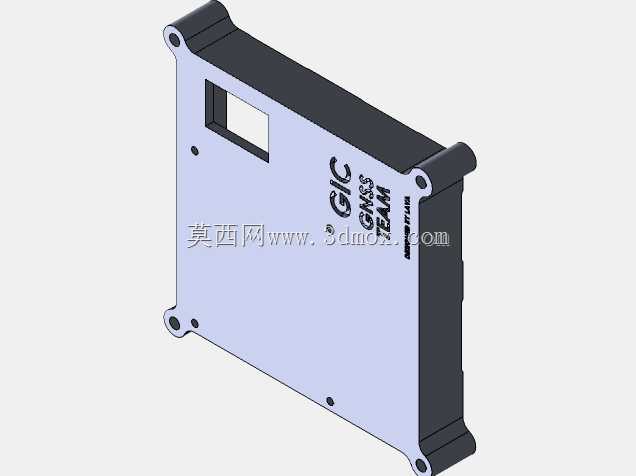

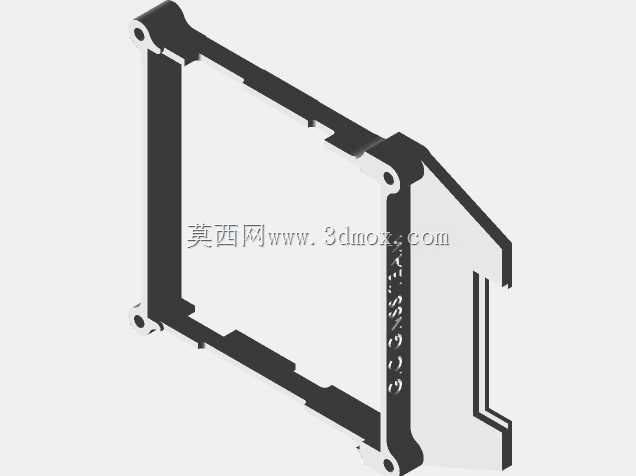

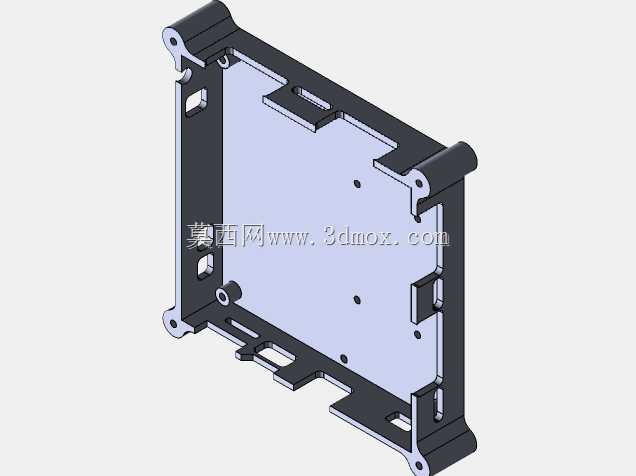

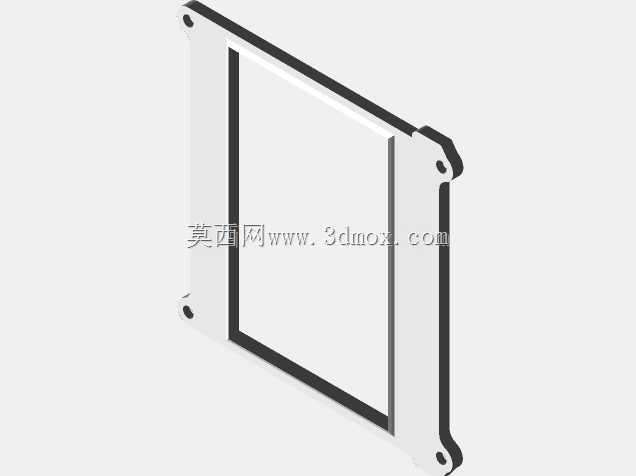

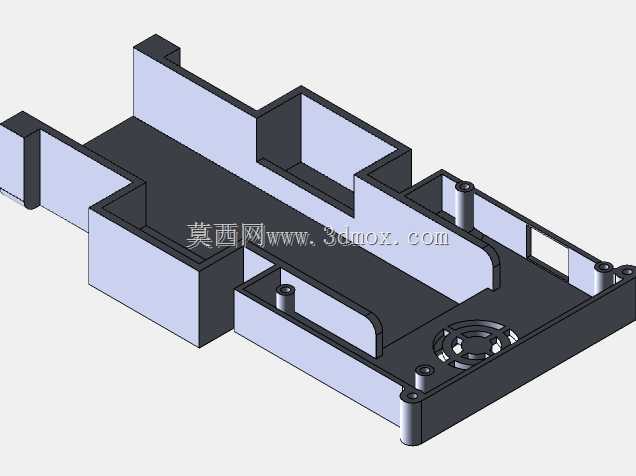

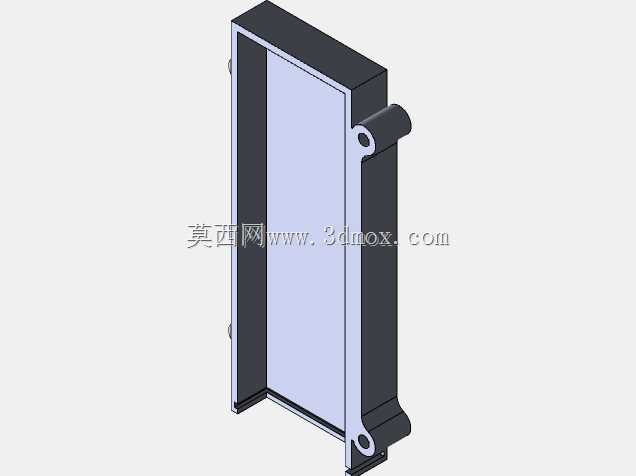

　　开发板的USB、串口、HDMI等接口均对应外壳开孔位置，可直接外接5英寸触控屏完成本地参数配置、采集点位查看等操作，无需额外外接显示设备；WiFi dongle直接插在开发板预留USB接口上，可将采集到的定位数据实时传输至后台终端，也支持远程参数调试，减少外业作业时的设备接线操作。整套装置的结构框架做了分层设计，最底层为电池安装仓，中间层固定核心GNSS评估板与接口扩展板，上层预留开发板安装位，触控屏通过卡扣结构固定在装置正面，所有外接接口均布置在装置侧面，包括天线接口、充电接口、调试串口等，接口位置做了防水胶圈预留，可满足小雨天气下的临时外业使用需求。安装边界方面，整套装置组装完成后整体尺寸控制在可单手握持的范围内，

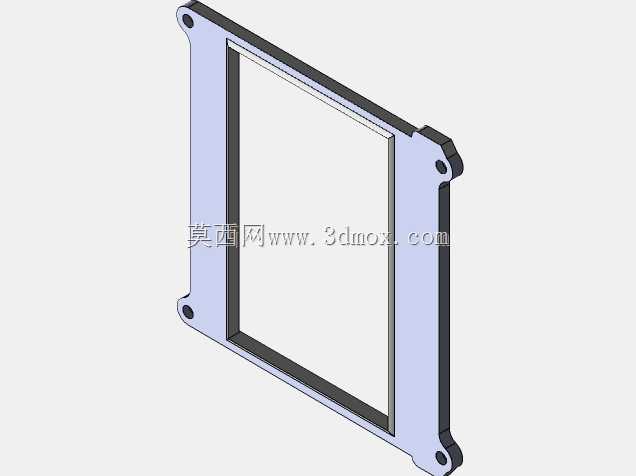

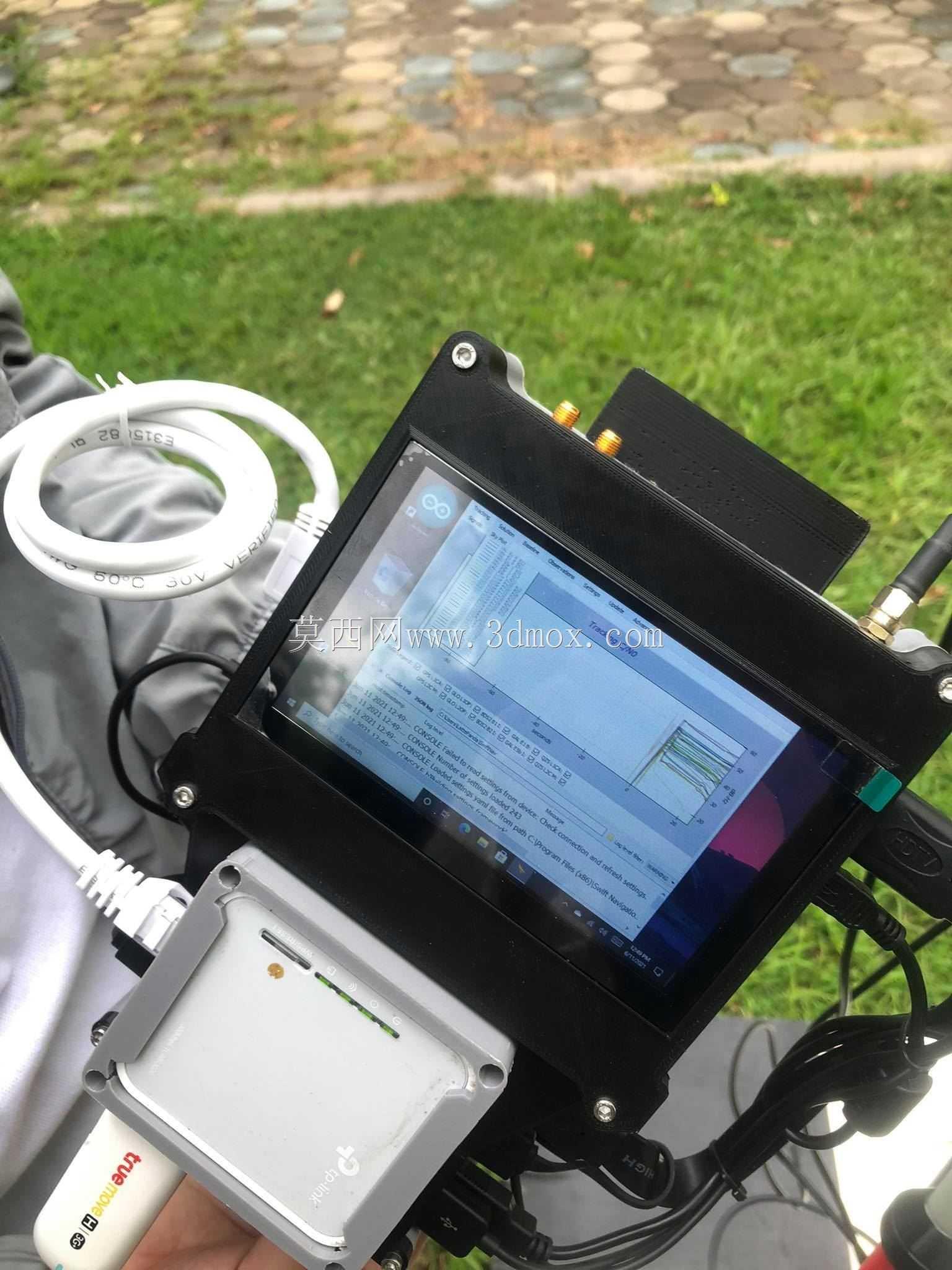

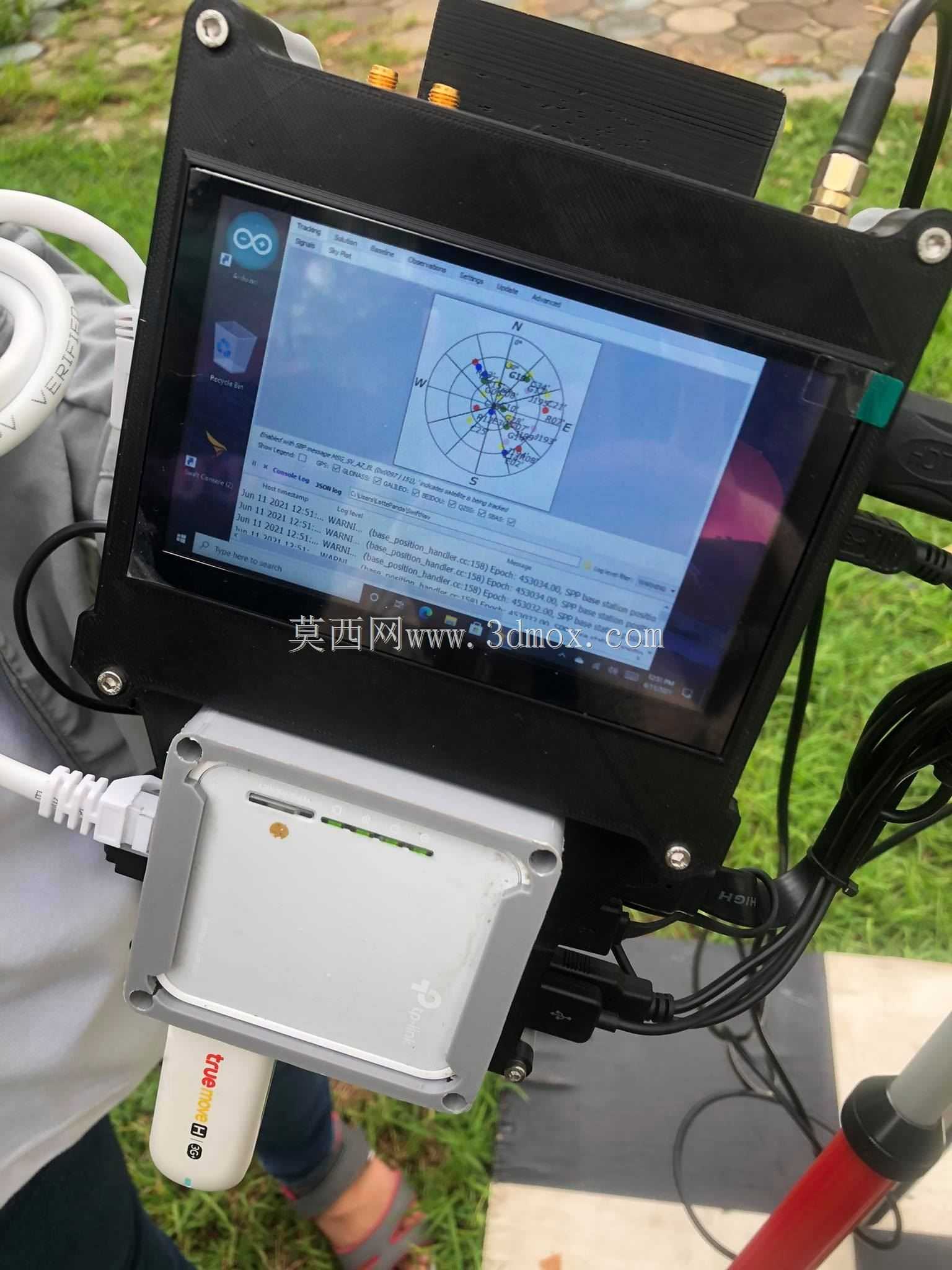

　　外壳边角做了圆弧过渡处理，背部预留了背夹安装位，可固定在背包肩带或对中杆支架上，各部件的安装公差控制在0.2mm以内，避免长期户外携带出现部件松动移位的问题；天线安装位置与核心板、WiFi模块的距离做了电磁兼容优化，避免数字电路的高频噪声影响卫星信号接收灵敏度，屏幕与开发板之间的连接排线做了固定压条设计，避免震动导致排线接触不良。在功能设计上，整套装置可脱离上位机独立完成定位数据采集、存储、简单解算工作，触控屏可实时显示当前搜星数量、定位精度、采集点位坐标、剩余电量等核心参数，操作人员无需携带额外的笔记本电脑即可完成基础的点位采集作业；核心板与开发板之间通过高速串口连接，数据传输延迟控制在毫秒级，

　　可满足动态定位场景下的数据实时传输要求，比如配合小型无人车做路径导航时，定位数据可直接传输至运动控制单元，无需额外的数据转换模块。结构设计过程中，所有PCB板的安装柱均选用铜柱材质，既保证结构强度，又能实现各板层之间的共地，降低电磁干扰的影响，电池与电路板之间设置了绝缘隔热层，避免电池充放电过程中的温度变化影响核心定位模块的晶振精度，进而保障定位结果的稳定性。整套装置没有冗余的结构部件，所有开孔均对应实际接口或散热需求，核心定位模块上方的外壳区域预留了散热格栅，避免长时间工作时模块积热导致的工作异常，外壳材质选用轻量化的ABS工程塑料，在保证结构强度的前提下尽可能降低整体重量，适配长时间外业携带的使用需求。
