办公场景用彩色工字别针结构设计

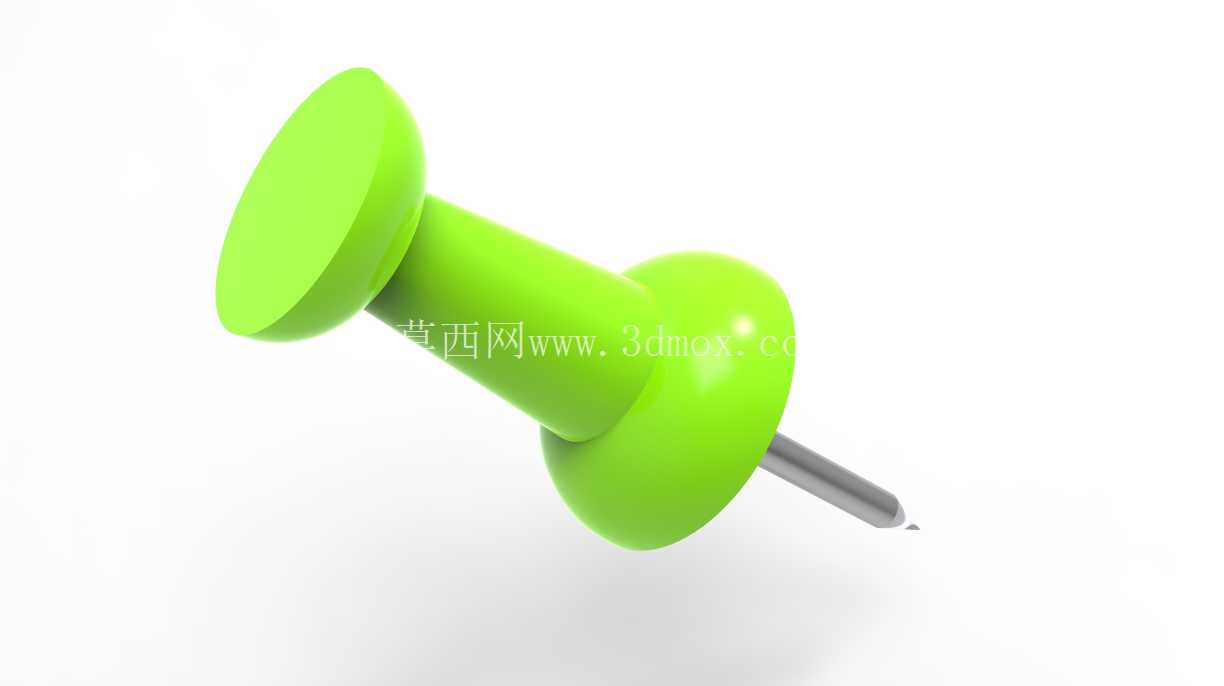

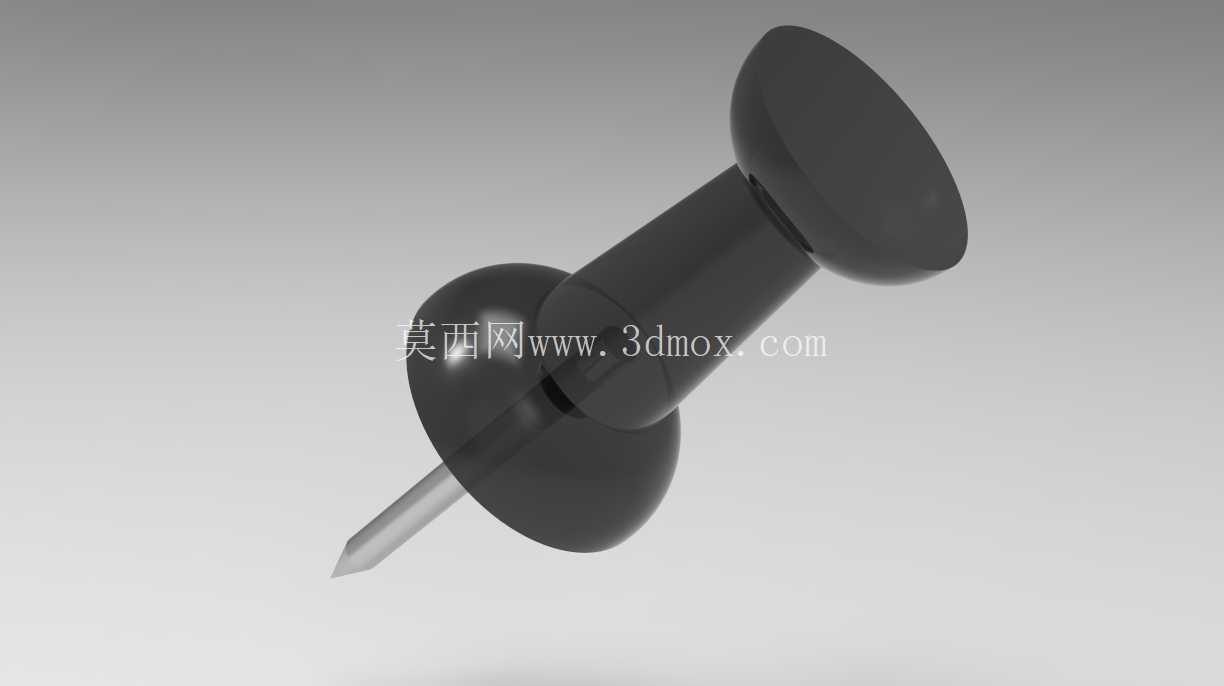

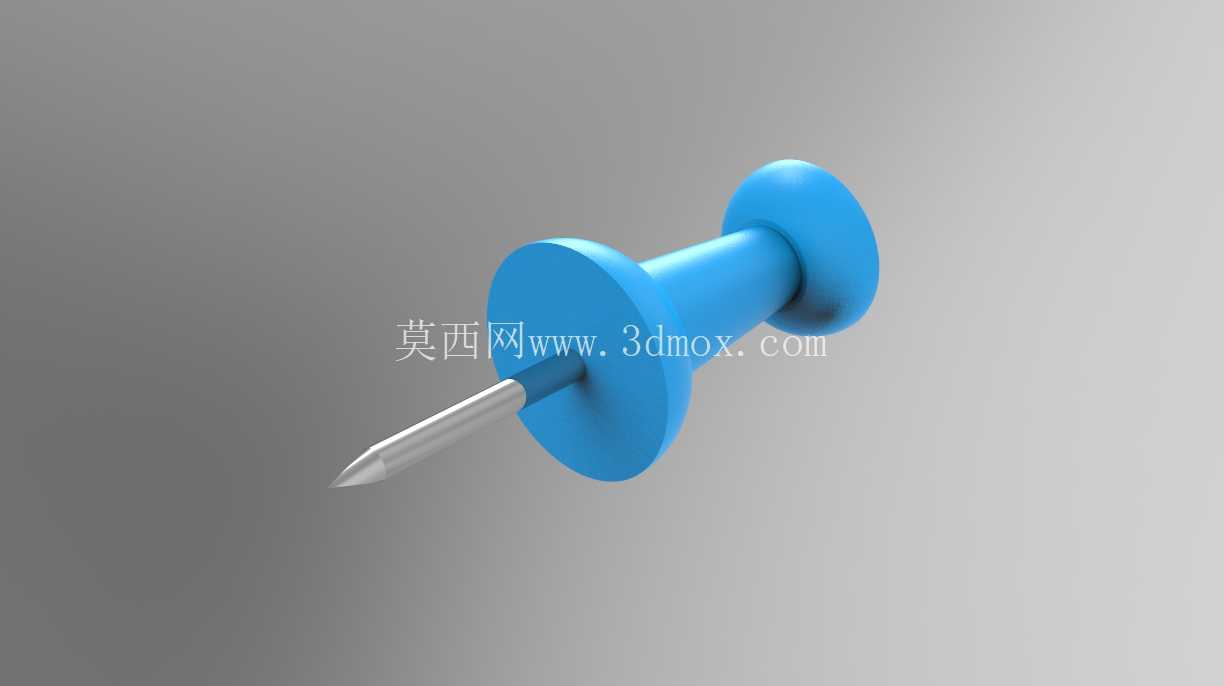

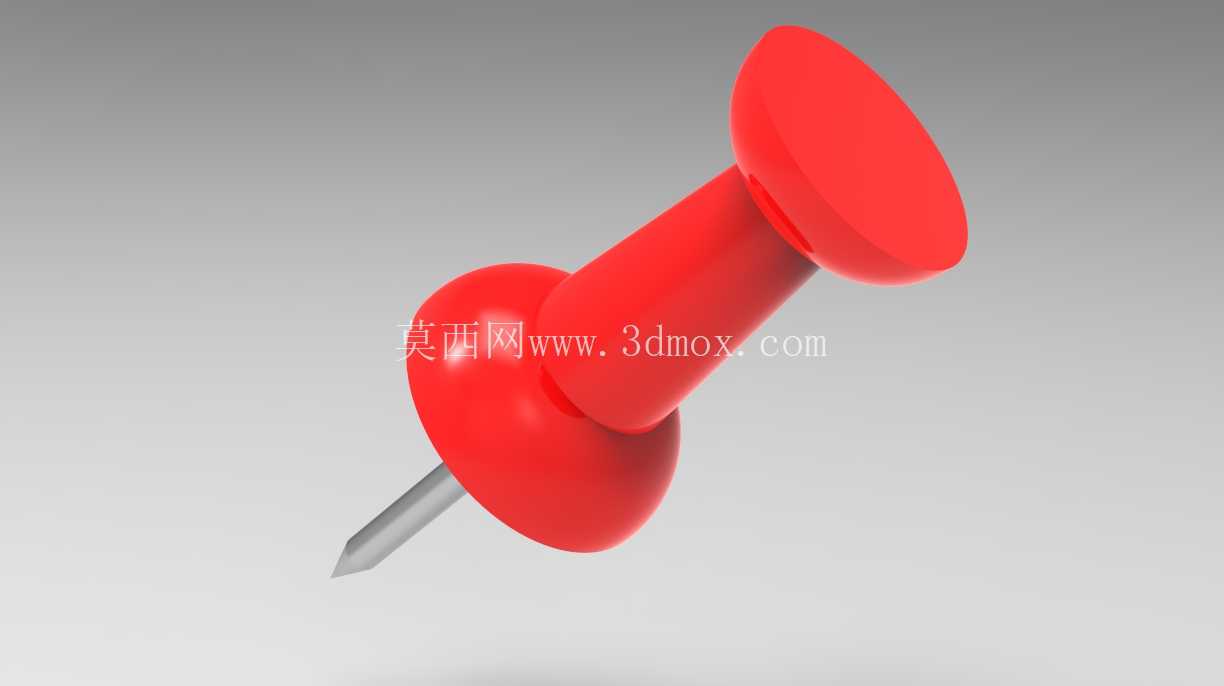

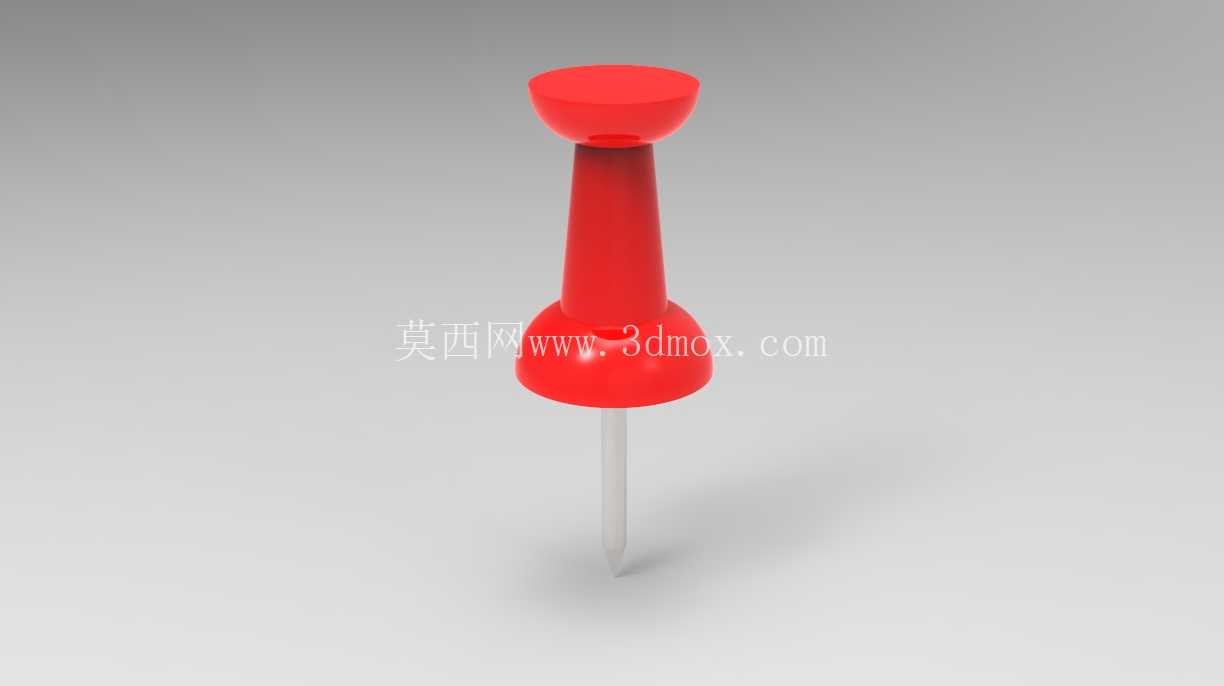

　　从功能特性上拆解，整个零件分为三个功能区段：顶部的按压帽是直接和人体手指接触的部分，做了大直径的圆弧薄饼造型，边缘做了全圆角过渡，目的是增大手指接触面积，降低按压时的局部压强，避免长时间或者大力按压时硌伤指尖；中间的过渡柱段是连接按压帽和底部定位盘的结构，做了略带锥度的圆柱造型，一方面是提升塑料件注塑成型时的脱模顺畅度，减少拔模斜度带来的外观缺陷，另一方面锥度结构可以提升整体的结构强度，避免按压时柱段出现弯折断裂；底部的定位盘是和被固定纸面接触的承载面，做了外凸的圆弧球面造型，当针体穿透纸面插入软质基板后，这个盘面可以均匀压住纸面，不会因为局部应力集中把较薄的打印纸压出破洞，同时球面造型也能避免边缘的锐边刮伤取用文件的人员手部；最下端的钢针段采用了细直径的淬硬钢丝制作，针尖做了磨尖处理，降低穿透多层纸张时的阻力，针体和塑料基座的连接部分做了滚花结构，注塑时塑料包裹住滚花段，避免使用过程中针体和塑料基座出现松脱转动甚至被拔出的情况。日常办公场景里，这类彩色工字别针是桌面文档整理、公告栏信息固定的高频使用小五金件，别看结构简单，实际设计过程中要兼顾使用手感、固定可靠性、安全防护多个维度的工程要求，很多刚接触结构设计的从业者容易把这类小零件的建模想的过于简单，实际落地生产时往往会出现按压硌手、针体易弯折、塑料件开裂、拔除费力等诸多问题。从实际使用场景来看，这类别针主要应用在室内办公软木板公告张贴、纸质文件临时分类固定、桌面便签定位、教学展示板内容固定等场景，部分生产车间的现场看板也会采用这类别针做生产任务单的临时固定，因为拆装频次高，所以对零件的重复使用寿命有明确要求，不能按压几次就出现塑料帽开裂或者针体松动脱落的情况。

　　设计思路上，首先要确定核心的使用边界：常规办公用的这类别针整体高度控制在25毫米左右，顶部按压帽的直径控制在12毫米，这个尺寸刚好适配成年人拇指指腹的按压接触范围，过大的话会增加单颗零件的材料成本，同时收纳时占用更多空间，过小则会导致按压时压强过大硌手；底部定位盘的直径控制在10毫米，这个尺寸可以保证压住普通A4打印纸时，即使单张纸也不会出现纸面被拉扯撕裂的情况，同时不会因为盘径过大遮挡纸面过多的文字内容；钢针的外露长度控制在11毫米左右，这个长度既可以保证穿透15张左右的常规70gA4纸后，还能有足够的长度插入软木板3-5毫米实现可靠固定，又不会因为针体过长导致穿透基板后露出过多针尖，造成扎伤风险。

　　建模过程中要重点关注几个配合细节：一是塑料部分的壁厚要均匀，整体壁厚控制在1.5毫米左右，避免注塑成型时出现缩痕、气泡等缺陷，按压帽和定位盘的内部可以做适当的掏空处理，在不降低结构强度的前提下减少塑料用量，降低单件成本；二是钢针和塑料基座的同轴度要控制在0.1毫米以内，如果同轴度偏差过大，按压时针体受力偏斜，很容易出现针体弯折或者插入基板时歪扭的情况，影响使用体验；三是所有塑料件的外露边缘都要做R0.5以上的圆角处理，绝对不能存在锐边、毛刺，避免生产和使用过程中划伤操作人员；四是塑料材质选用时要兼顾一定的韧性和表面硬度，一般采用ABS或者改性PP材质，既可以保证多次按压不会开裂，又能让表面有一定的耐磨度，长期使用不会出现明显的划痕影响外观。

　　从安装使用的边界条件来看，这类别针对适配的固定基板有明确要求，适合硬度在邵氏A30到邵氏D20之间的软质材料，比如软木板、EVA泡棉板、毛毡板等，不适合直接在硬质木板、金属板、水泥墙面上使用，否则很容易出现针体弯折、针尖钝卷的问题；固定纸张时，单次固定的纸张总厚度不建议超过8毫米，也就是大概15张常规70gA4纸的厚度，过厚的纸叠会导致针体插入深度不足，容易出现别针脱落、文件掉落的情况；存放时要避免长期处于60摄氏度以上的高温环境，否则塑料部分容易出现变形，导致针体松脱，影响后续使用。很多新手在做这类小零件建模时，往往只关注外观造型，忽略了实际使用中的受力情况，比如把过渡柱段做的过细，按压时很容易从根部断裂，或者把针尖的角度做的过大，导致穿透纸张时阻力太大，容易把纸戳出不规则的破洞，还有的设计没有考虑钢针和塑料件的连接强度，只是简单把钢针和塑料面做重合配合，实际生产后稍微用力就能把钢针拔出来，存在严重的安全隐患，尤其是在有儿童的办公或者教学场景中，松脱的钢针很容易造成扎伤风险。在做结构验证的时候，还要模拟实际使用的重复插拔工况，一般要求单个别针可以完成至少200次的插拔循环，不会出现塑料件开裂、针体松动、针尖钝卷的情况，才能满足日常办公的使用寿命要求；另外彩色的塑料外壳除了外观区分的作用，不同颜色的别针还可以用来做文件分类标识，比如红色代表紧急文件、黄色代表待处理文件、绿色代表已完成文件，这个功能在实际办公场景中可以大幅提升文件整理的效率，所以设计时塑料件的着色要均匀，不同批次的产品色差要控制在可接受范围内，避免同色别针出现明显的颜色差异，影响分类识别的效果。
