直角L型等90度铸造工装定位靠架结构

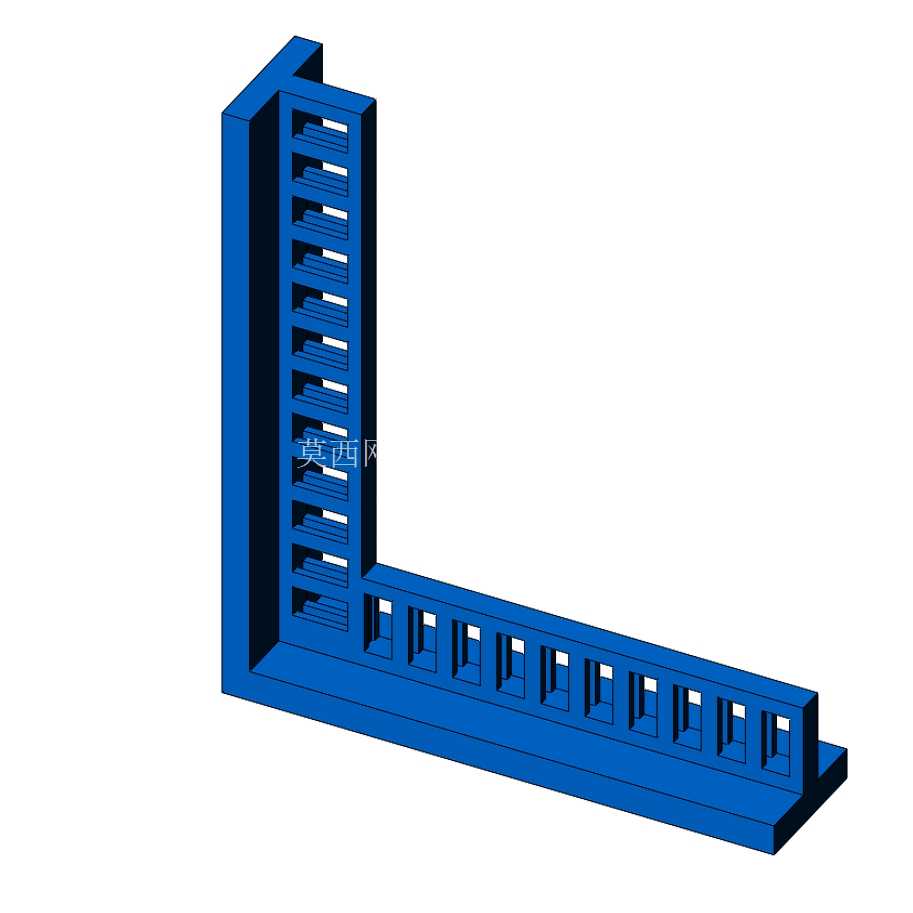

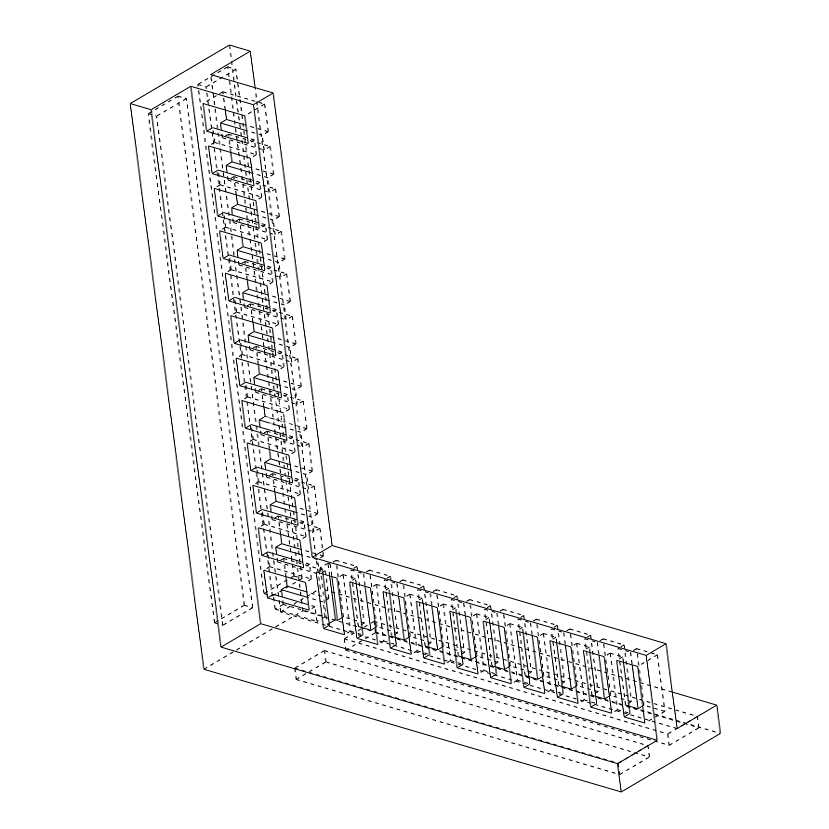

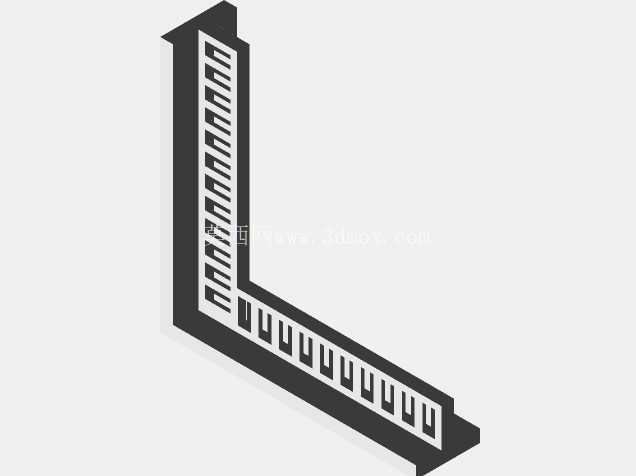

　　在铸件成型、组焊拼配、钣金折弯校验的生产现场，直角定位靠架是出现频次极高的基准工装，区别于普通角尺的手持测量属性，这款L型等90度结构的靠架可直接固定在工作台面、铸造模架基准边，作为批量工件的角度定位基准使用，能大幅降低反复调校角度的辅助工时，尤其适配中小尺寸铸件的毛坯定位、焊前拼点、机加工首件角度校验场景。从结构设计逻辑来看，这款靠架采用双侧带栅格槽的L型一体式构型，垂直边与水平边的内侧工作面为连续整平面，作为90度角度的基准贴合面，栅格槽的设计并非装饰结构，一方面是在保证整体结构刚性的前提下削减整体自重，降低工装移动、安装的劳动强度，另一方面栅格槽可作为快速装夹的让位空间，配合快速夹钳、C型夹使用时，夹头可直接嵌入栅格槽内，不会因为夹装凸起导致工件与基准面贴合不实，避免出现角度偏差。

　　垂直边与水平边的连接位置采用加厚过渡结构，避免长期受工件挤压、装夹应力导致的根部变形，要知道这类基准工装一旦根部出现塑性形变，整个角度基准就会失准，直接导致整批工件的角度超差，因此过渡段的厚度比两侧栅格段的壁厚高出40%左右，同时内侧转角处做了微小的清根让位，避免工件毛刺、焊渣卡在转角位置，导致工件无法完全贴紧基准面，这点细节在现场使用中非常实用，很多自制的简易角靠就是因为转角没有让位，经常被铁屑垫起导致角度偏差。

　　从安装边界来看，这款靠架的水平边底面为全平面结构，可直接通过T型槽螺栓固定在铸铁工作台、铸造模的下模基准面上，也可通过底部的预留孔位配合定位销做快速换装，垂直边的背面同样做了平面加工，当需要反向定位时可直接翻转使用，无需额外加工基准面。两侧栅格槽的槽宽统一，可适配车间通用的快速夹钳压头尺寸，不需要额外制作压头转接件，栅格槽的间距经过排布，不管是夹持小型铸件还是长度接近靠架边长的长条形工件，都能找到对应的装夹点位，不会出现压点悬空的问题。在铸造生产场景中，这款靠架可直接固定在造型工作台的边侧，作为砂型合箱的直角基准，避免砂型错位导致的铸件错箱问题；在焊工作业场景中，可作为方管、角铁拼焊90度框架的定位靠模，不需要每次拉直角尺测量，工件贴紧两个基准面后直接点焊即可，角度一致性远高于手工调校；在钣金折弯工序中，可作为折弯后首件的角度校验工装，将折弯件贴紧两个工作面，通过塞尺检测贴合间隙就能快速判断折弯角度是否达标，比角度规测量效率高出数倍。

　　设计过程中特意规避了整体实心结构的方案，实心L型块虽然刚性足够，但自重过大，单人无法快速移动换位，而栅格结构通过加强筋的合理排布，在壁厚仅为实心结构三分之一的情况下，整体抗形变能力可达到实心结构的85%以上，完全满足车间日常工装的使用要求，同时栅格结构的积屑更少，日常清理只需要用毛刷扫过即可，不会像实心结构的凹台位置积存铁屑、焊渣，减少日常维护的工作量。靠架的两个基准面的平面度、垂直度公差控制在0.1mm/m以内，作为生产现场的工装基准，这个精度等级既不会因为精度过高导致加工成本陡增，也不会因为精度不足导致工件角度超差，适配绝大多数通用机械制造、铸件生产的公差要求。另外，靠架的两个外侧面同样做了垂直与平面度处理，当需要在靠架外侧定位工件时，也可直接作为基准使用，拓展了工装的适用场景，不需要针对不同装夹方向单独制作工装。在长期使用的磨损补偿方面，基准面预留了0.5mm的修磨余量，当基准面出现磕碰、磨损划痕时，可直接通过平面磨床修磨基准面，重新校准90度精度后即可继续使用，不需要整体报废更换，大幅降低工装的长期使用成本。
