大幅面钢铝板材数控雕刻切割加工设备

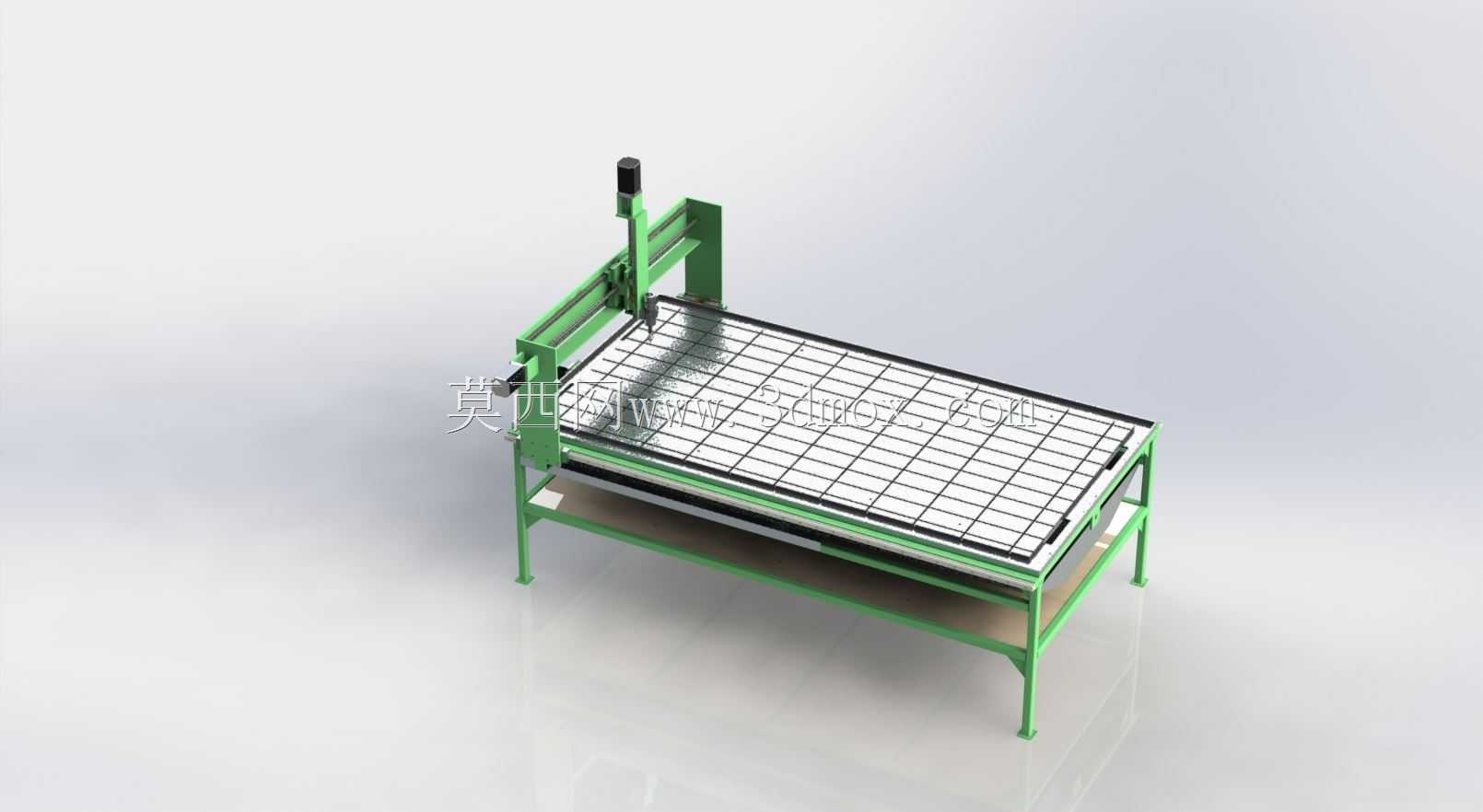

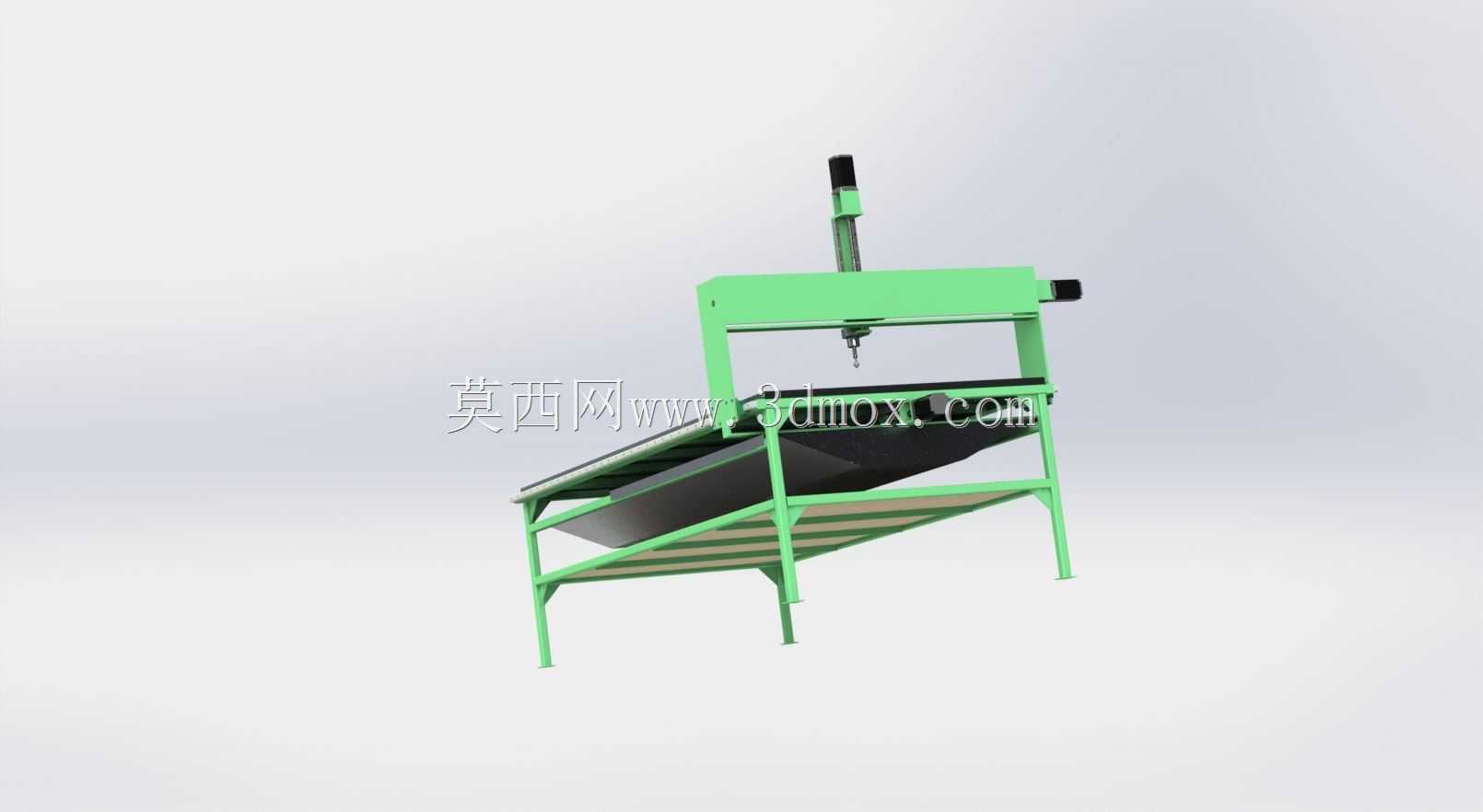

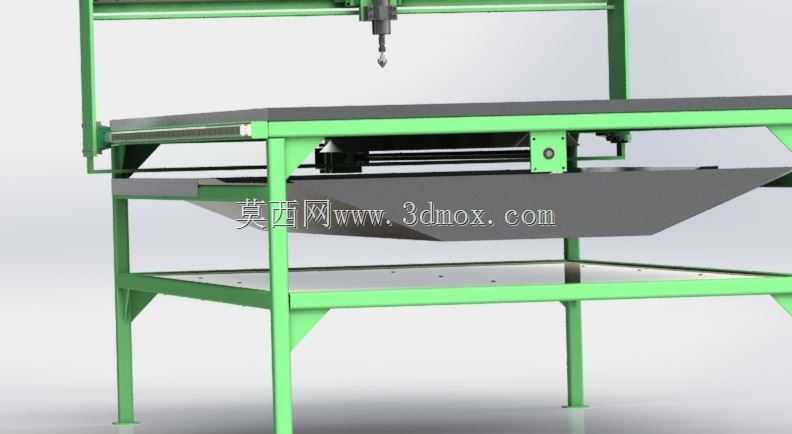

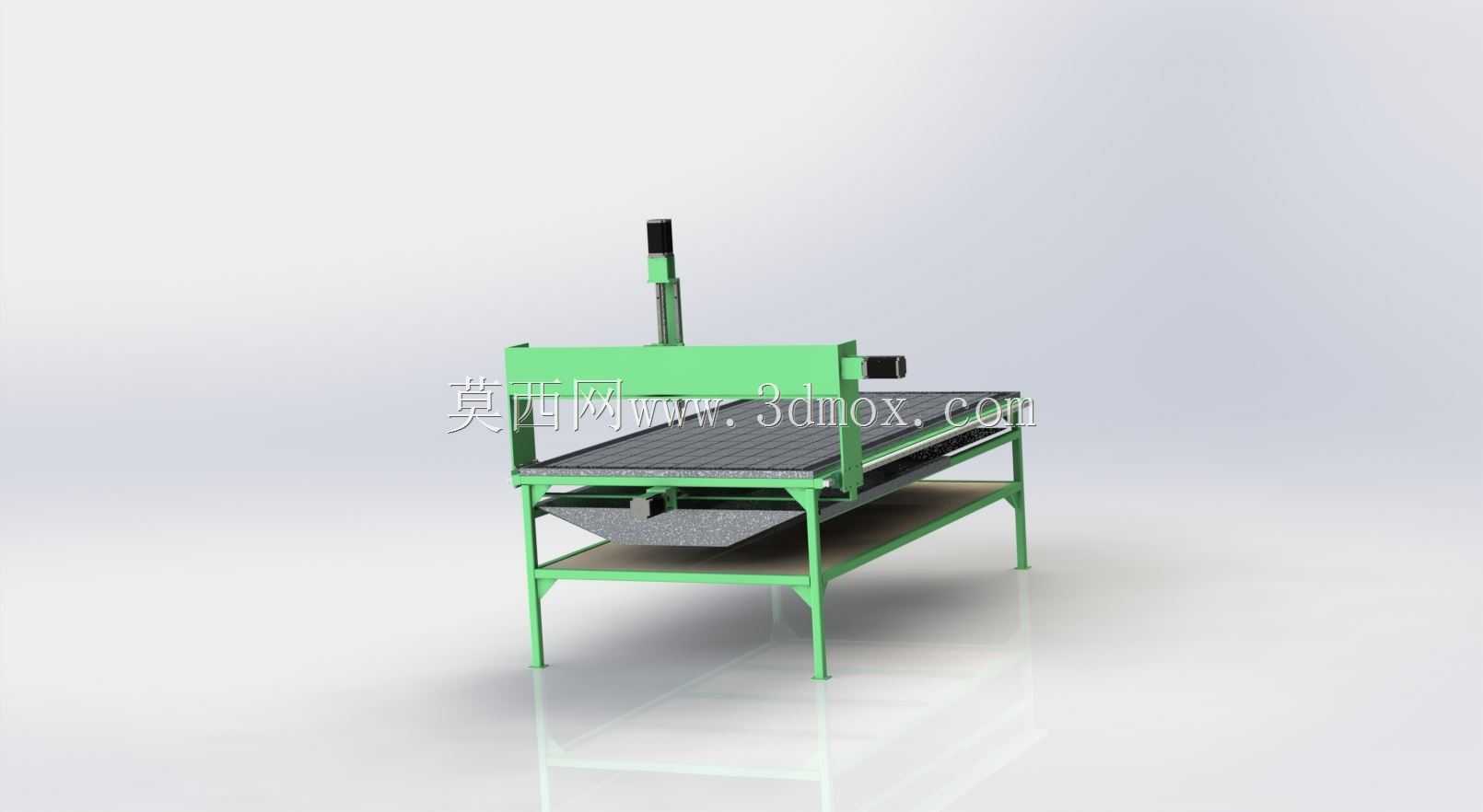

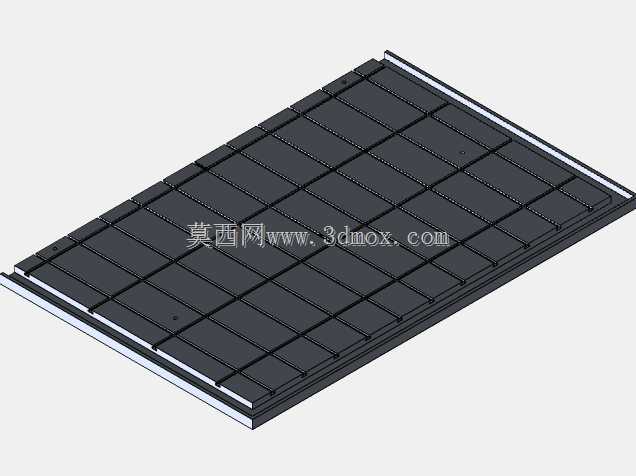

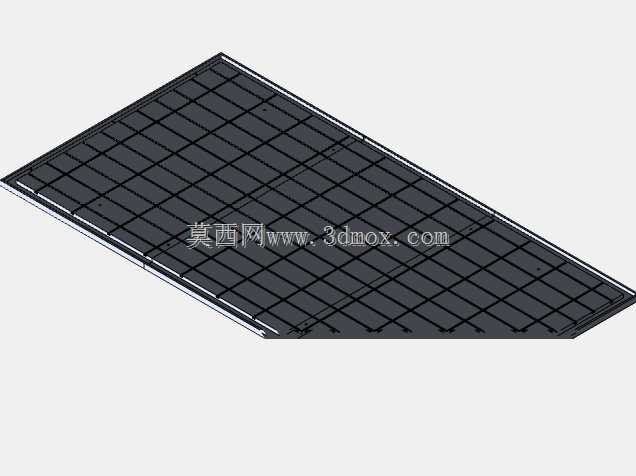

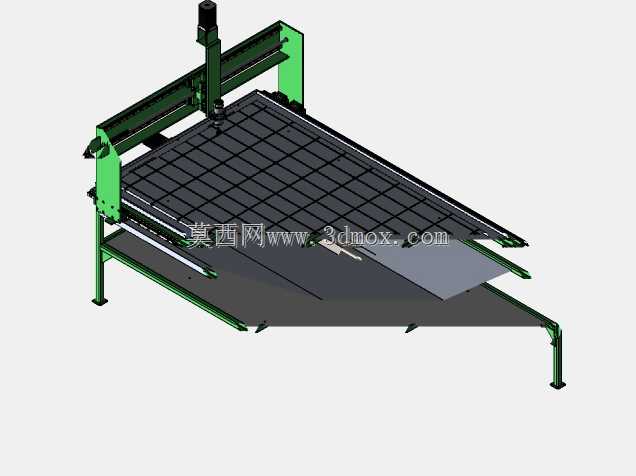

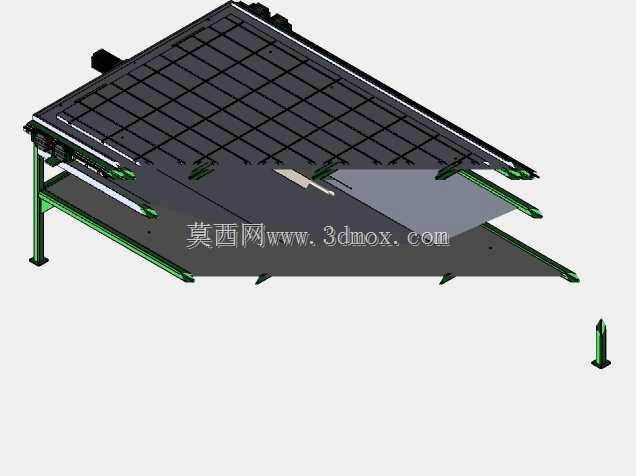

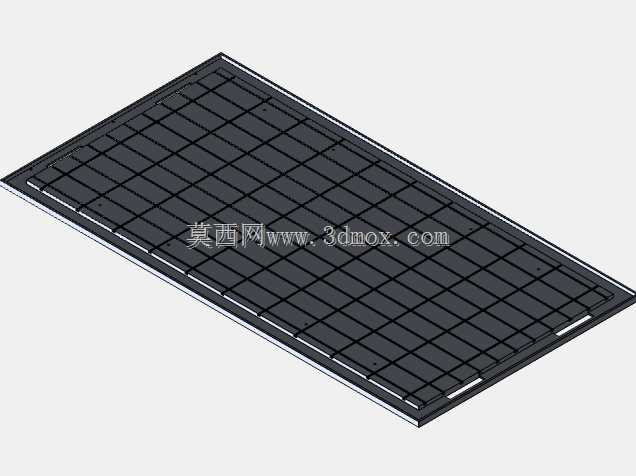

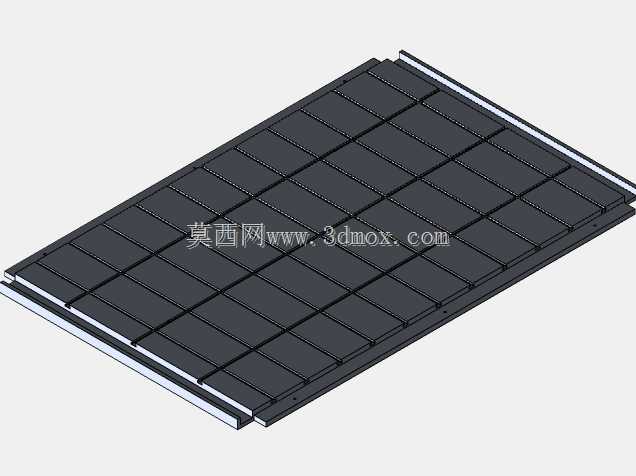

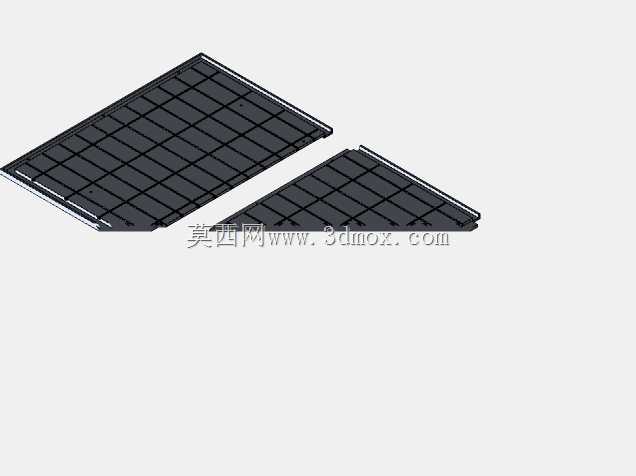

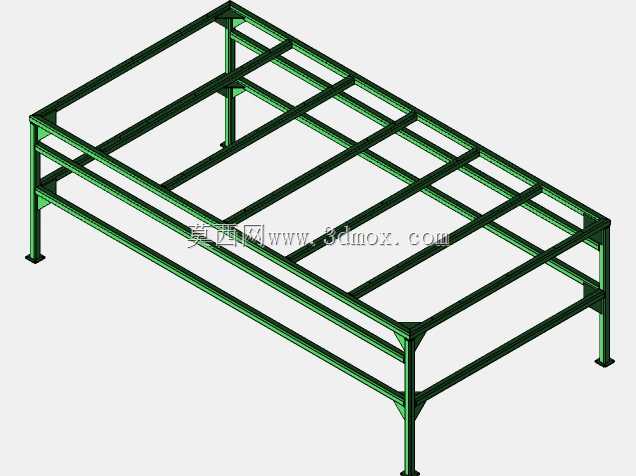

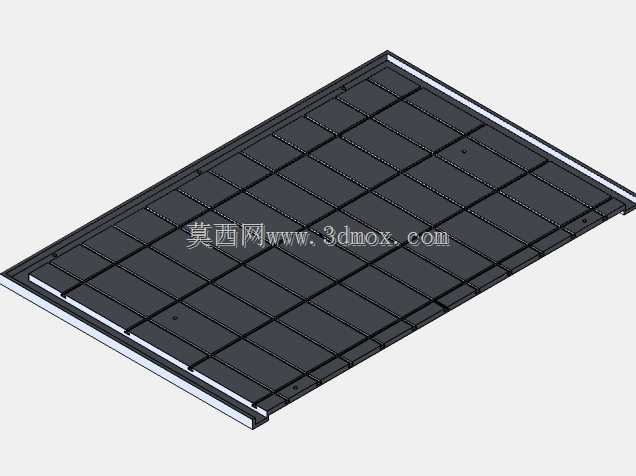

　　这款大幅面数控加工设备主要面向广告标识制作、钣金加工、家具板材开料等场景，可适配碳钢、铝合金、亚克力、密度板等多种材质的切割、雕刻、铣削作业，能覆盖多数中小加工坊的常规大幅面板材加工需求，无需频繁拼接板材即可完成整板加工，有效减少拼接工序带来的对位误差与工时损耗。设备采用龙门移动式结构设计，加工台面为栅格镂空结构，下方配套集屑托盘，加工产生的切屑、废料可直接透过栅格落入托盘，日常清理时只需抽出托盘即可完成废屑收集，无需逐点清理台面缝隙，能大幅降低日常维护的时间成本。机身框架采用标准型钢焊接后做时效处理，底部预留可调脚杯安装位，安装时可根据地面平整度调整脚杯高度，保证台面水平度控制在合理公差范围内，避免因机身倾斜导致加工精度偏移。

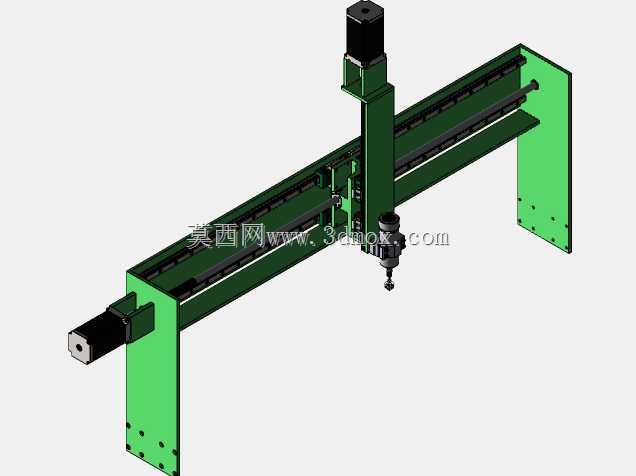

　　横梁采用轻量化钢铝复合结构，在保证结构刚性的前提下降低运动部件重量，可提升高速运动时的响应速度，减少伺服驱动的负载损耗。设备Z轴行程可根据加工需求调整，常规配置下可满足200mm以内厚度材料的加工需求，主轴采用风冷高速电主轴，适配不同直径的雕刻、切割刀具，可通过手动换刀完成不同工序的切换。设计阶段预留了真空吸附台面的安装接口，用户若有薄板加工需求，可自行加装真空吸附泵与密封胶条，无需对机身主体结构做二次改造；底部托盘预留了排水孔位，若加工过程需要使用切削液冷却刀具，可通过排水孔外接废液收集管路，避免切削液在托盘内积存。设备的电气安装走线槽预留于横梁侧面与机身立柱内部，所有线缆均采用拖链防护，避免运动过程中线缆出现拉扯、磨损问题，

　　拖链的弯曲半径符合线缆最小弯曲要求，可延长线缆使用寿命。安装时需注意设备四周预留不小于800mm的操作维护空间，方便上下料操作与后期部件检修，机身总高度控制在2米以内，可适配多数标准厂房的进门高度与车间层高，无需额外做场地改造。设备的Y轴传动采用齿轮齿条传动，X、Z轴采用滚珠丝杠传动，配合线性导轨导向，可保证长行程加工下的运动精度，重复定位精度可满足常规板材加工的公差要求。
