剖视结构流体控制阀体组件设计

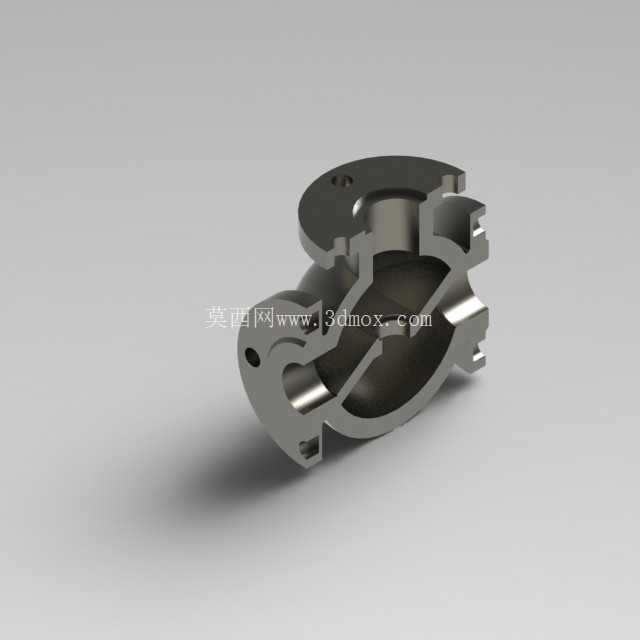

　　在流体输送管路系统的搭建与改造场景中，这类剖视展示的阀体组件是控制管路通断、调节介质流向与压力的核心承压部件，广泛应用在工业给排水、油气输送、化工介质传输、暖通循环系统等不同工况的管路节点中，承担着介质截断、流量调节、压力过载保护等关键功能，其结构可靠性直接决定整套管路系统的运行稳定性与密封安全性。从实际使用场景来看，这类阀体通常安装在管路的分支节点、设备进出口位置，需要匹配对应管径的管路法兰或螺纹接口，在长期运行中要承受介质的持续冲刷、管路振动带来的交变载荷，以及不同工况下的温度、压力波动，因此在结构设计阶段需要充分考量壳体的强度冗余、流道的介质通过性、运动部件的动作顺畅度，以及连接部位的密封可靠性。

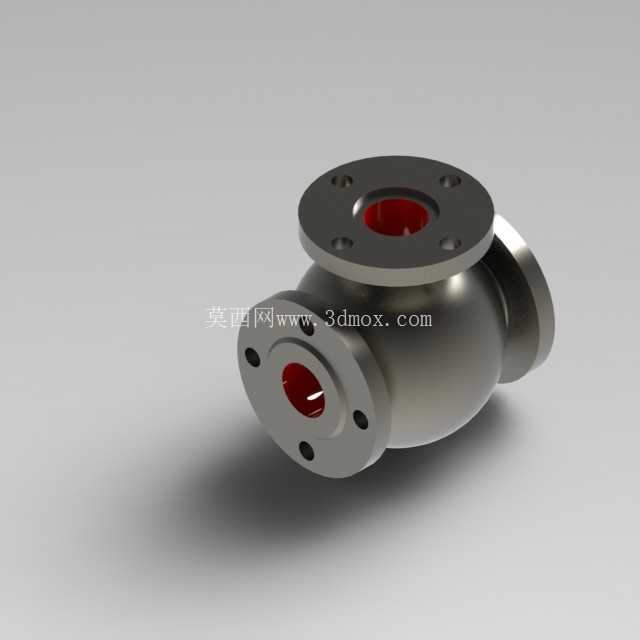

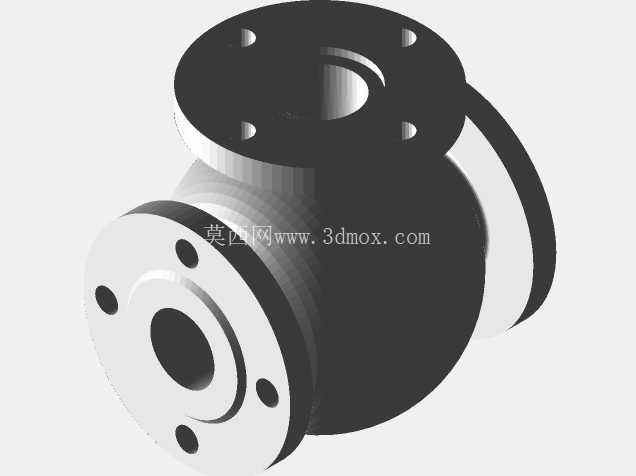

　　从结构设计思路来看，这款阀体采用对称式的壳体布局，主体为铸造一体成型的中空腔体，两侧预留标准的管路连接法兰结构，法兰端面加工有密封槽与连接螺栓孔位，安装时可通过螺栓配合密封垫片实现与管路的刚性密封连接，安装边界需要预留足够的螺栓拆装空间，同时要保证阀体与管路的同轴度，避免安装应力导致壳体变形或密封失效。阀体内部的流道采用平滑过渡的曲面设计，尽可能减少介质在腔体内的流动阻力，避免出现介质滞留、湍流冲刷局部壁面的问题，针对不同压力等级的使用需求，壳体壁厚按照承压标准做了梯度设计，介质直接冲刷的部位做了局部加厚处理，提升长期运行的抗冲刷能力。

　　阀体上部设置阀杆安装与驱动部件连接的接口，可适配手动手柄、气动执行器、电动执行机构等不同的驱动方式，满足手动操作、远程自动控制的不同场景需求，阀杆与壳体的配合部位设计有多层密封结构，可防止介质从阀杆位置泄漏，同时预留了密封件更换的操作空间，方便后期运维时在不拆解阀体整体的情况下更换磨损的密封件。从外形尺寸与安装适配性来看，这款阀体的主体结构紧凑，两侧法兰的连接孔位按照通用管路标准设计，可直接替换同通径的常规阀体，不需要对现有管路做额外改造，安装时需要注意阀体上标注的介质流向标识，保证流道方向与介质流动方向一致，避免反向承压导致密封件损坏或阀体动作失效。

　　在建模过程中，对壳体的铸造工艺性做了充分考量，所有转角位置都设计了合理的铸造圆角，避免出现应力集中的尖角结构，同时预留了铸造拔模斜度，减少铸造过程中的缺陷产生，内部流道的曲面做了连续曲率处理，既可以降低介质流动阻力，也能减少铸造时的清砂难度，提升铸件的成品率。针对承压工况的需求，在建模阶段对壳体的关键受力部位做了结构强度校核，法兰连接部位的螺栓孔间距、密封面宽度都符合对应压力等级的设计规范，保证在额定工作压力下不会出现法兰变形、密封泄漏的问题。阀体内腔的运动部件配合间隙做了合理设定，既保证部件动作时不会出现卡滞，也能避免间隙过大导致的介质内漏问题，配合面的加工精度要求在建模时也做了明确标注，方便后续加工环节把控零件精度。在实际选型应用中，这类阀体可根据输送介质的特性选择对应的壳体材质，普通水介质工况可采用铸铁材质降低成本，腐蚀性介质工况可更换为不锈钢或铜合金材质，密封件也可根据介质温度、腐蚀性选择丁腈橡胶、氟橡胶等不同材质，适配多样化的工况需求。
