机加工工位复合口径校准检测工装结构

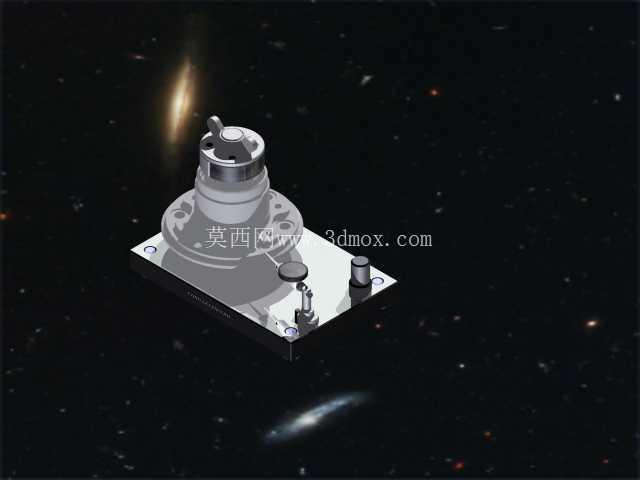

　　在精密机加工、零部件尺寸管控的生产环节里，这类复合口径校准结构是工位旁快速核验工件口径尺寸的核心检具，常布置在精加工工序的出料端、质检工位的操作台上，替代传统的通止规完成多维度的口径参数核验，避免不合格工件流入下一道装配工序。整套结构以厚重的方形安装基座作为承载主体，基座底面做了铣平处理，可直接通过螺栓固定在花岗岩检测平台或者工装台的T型槽上，安装时需要保证基座上平面的平面度公差控制在0.02mm以内，避免基准倾斜带来的测量误差，基座的边角处做了倒角处理，防止操作人员取放工件时被锐边划伤。

　　基座上方集成了多组功能组件，核心的测量主体采用阶梯式轴系结构，作为口径检测的基准定位件，轴系的不同轴段对应不同规格的口径校准尺寸，轴段表面做了硬质氧化处理，耐磨性能满足长期反复插拔检测的使用需求，轴系底部和基座之间通过高精度轴承组件连接，转动时的径向跳动量控制在0.01mm以内，既可以满足旋转检测的需求，也能保证测量基准的稳定性。基座一侧设置了可摆动的触测组件，触测端采用硬质合金测头，磨损量极小，当待校准的口径件套装在基准轴系上后，摆动触测组件即可贴合口径的内壁或者端面，通过测头的位移量判断口径的尺寸偏差、圆度误差是否在合格范围内，相比传统的塞规检测，这种结构可以同时获取口径的多个尺寸参数，检测效率提升40%以上。

　　整套结构的设计思路围绕快检场景的实际需求展开，没有冗余的复杂结构，所有组件都围绕测量基准做布局：基准轴系居中布置保证受力均匀，触测组件的摆动转轴和基准轴系的中心距经过精确计算，保证测头的行程覆盖所有待检测的口径尺寸范围，基座上还设置了两个定位销孔，用于安装不同规格的口径定位套，拓展检具的检测范围，不需要更换整套检具就能适配3-5种相近规格的口径件校准需求。从安装边界来看，整套结构的横向占用尺寸不超过200mm，纵向高度不超过180mm，不会占用过多的质检工位空间，基座的重量控制在5kg左右，既保证了检测时的结构稳定性，也方便根据生产需求在不同工位之间转移使用。

　　在实际使用过程中，操作人员只需要将待检测的口径件对准基准轴系平稳放下，转动轴系一周同时观察触测组件的位移变化，就能快速判断工件的口径尺寸是否合格，不需要复杂的读数操作，新员工经过简单培训就能上手操作，非常适合批量生产场景下的快速全检。结构上的所有运动部件都做了防尘处理，轴承位置设置了防尘密封圈，避免车间内的金属切屑、切削液进入配合间隙导致卡滞，日常维护只需要定期在转动部位涂抹少量润滑脂即可，维护成本极低。相比三坐标测量机这类高精度检测设备，这类工装的检测速度更快，对使用环境没有严苛的恒温要求，可以直接布置在生产车间的工位旁，把尺寸异常的工件拦截在生产环节内，减少后续质检环节的工作压力，也避免不合格工件流转到装配环节导致的装配故障。
