CronosMaker数控系统绝缘安装板结构

在中小型数控加工设备的电控系统搭建场景中，控制器的安装固定一直是容易被忽略却直接影响设备运行稳定性的环节，尤其是采用铝型材框架搭建的DIY数控设备、小型台式CNC雕刻机、桌面级数控铣削设备中，控制器本体如果直接与金属型材框架接触，很容易因为框架接地不良、设备运行时的静电累积、不同部件间的电位差造成控制器内部电路的干扰，严重时甚至会出现信号误触发、端口烧损的问题，这款适配CronosMaker CNC控制器的绝缘安装板，正是针对这类应用场景做的定向结构设计。

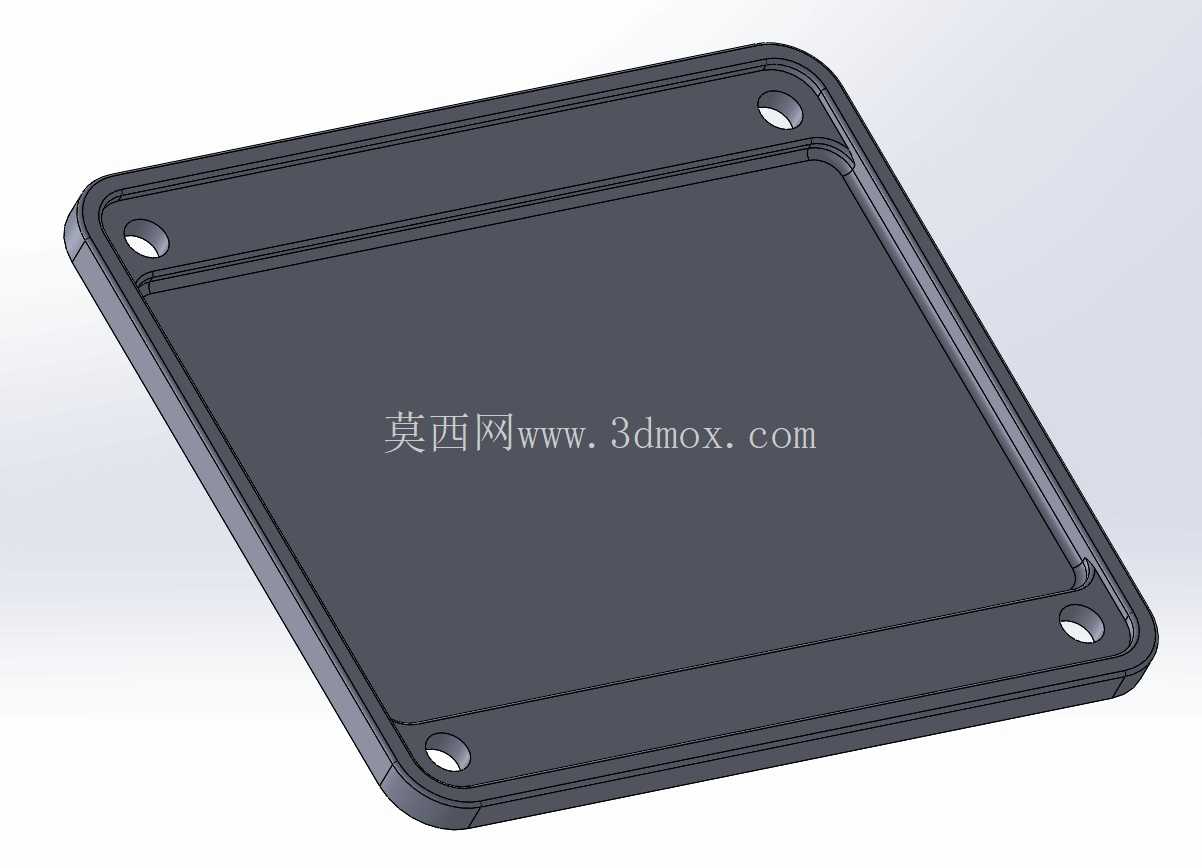

从实际安装适配的角度看，这款安装板的核心设计逻辑是在保证安装强度的前提下，实现控制器与安装基体之间的完全电气隔离，同时预留出标准紧固件的安装偏移量，适配工业铝型材框架常用的T形螺母安装方式。板体整体采用矩形切角的轮廓设计，四个角位做了圆弧过渡处理，避免尖锐边角在安装、维护过程中划伤操作人员或者线缆表皮，四个安装孔位的位置完全匹配CronosMaker控制器本体的固定孔距，同时孔位相对板体边缘做了内缩处理，保证M5套件螺栓穿入后，螺栓头部不会突出板体边缘，不会和周边的线槽、线缆产生干涉。

很多现场安装的工程师都遇到过这类问题：铝型材框架上的T形螺母在预装时很难做到完全精准对位，如果安装板的孔位完全按照理论零偏移设计，实际装配时很容易因为螺母位置偏差出现螺栓穿不进的问题，需要反复调整T形螺母位置，拖慢装配效率。这款安装板在设计时特意给每个安装孔位预留了足够的安装偏移量，允许T形螺母在型材槽内有一定的位置调整空间，装配时不需要反复微调螺母位置，就能顺利穿入螺栓完成固定，大幅降低现场装配的对位难度。

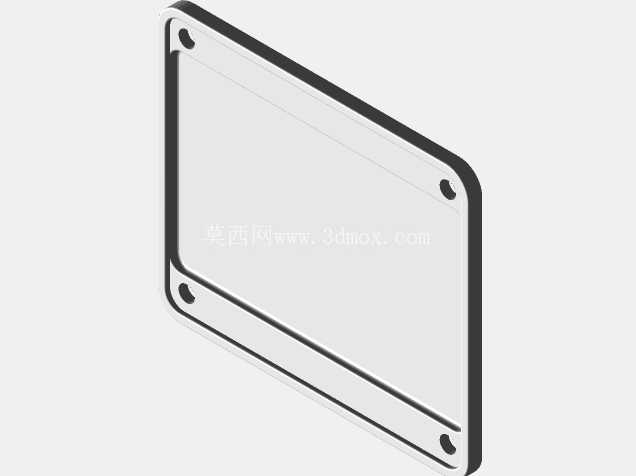

板体的边缘做了等高的围边结构，这个结构一方面可以对控制器本体起到定位限位的作用，安装时只需要将控制器对准围边内框放置，就能快速对齐所有固定孔位，不需要反复调整控制器的摆放位置；另一方面围边结构可以在控制器和安装板之间形成均匀的间隙，既可以避免控制器背面的贴片元件直接与板体接触造成挤压损伤，也能给控制器背面预留出一定的空气流通空间，帮助控制器运行时散热，避免长时间高负载运行时热量堆积。

从安装边界的尺寸来看，这款安装板的整体外轮廓尺寸略大于控制器本体的外形尺寸，突出的边缘部分刚好可以遮挡住安装位置下方的型材拼接缝隙、线槽开口，让整个控制器安装区域的外观更整洁，同时也能避免加工过程中产生的金属切屑、切削液顺着缝隙掉落到型材槽或者线槽内部，造成线路短路或者型材槽堵塞的问题。板体采用绝缘性能优异的工程材料加工，本身具备足够的结构强度，拧紧M5螺栓时不会出现板体开裂、变形的问题，同时材料本身具备一定的阻尼特性，可以吸收设备运行时产生的小幅振动，减少振动传递到控制器本体，降低振动对控制器内部精密电子元件的影响，提升设备长时间运行的可靠性。

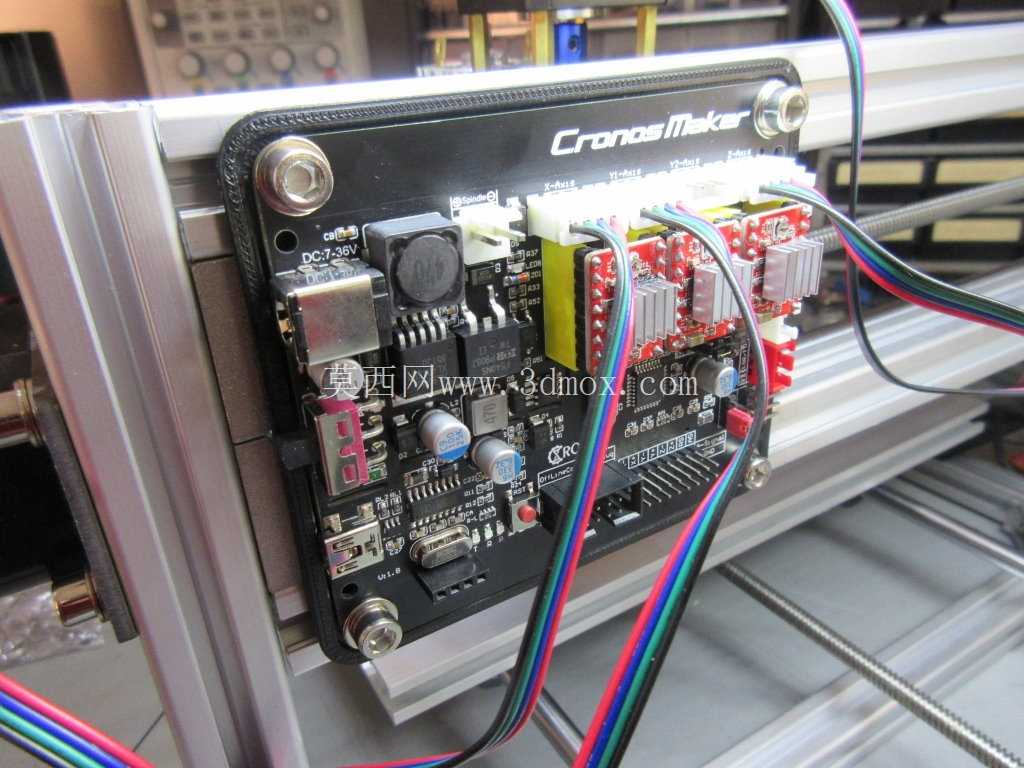

在实际的设备改造、非标数控设备搭建场景中，这款安装板不需要对原有铝型材框架做任何二次加工，只需要提前将对应规格的T形螺母放入型材槽内，将安装板对准安装位置，穿入螺栓拧紧后再将控制器固定在安装板上即可完成装配，整个过程不需要复杂的测量、打孔工序，即使是没有丰富装配经验的操作人员也能快速完成安装。对于很多做小型数控设备DIY、小型加工设备电控改造的从业者来说，这种针对性设计的绝缘安装结构，比自己现场测量打孔制作安装板的精度更高，绝缘可靠性更有保障，也能省去大量现场加工的时间，避免因为自制安装板的孔位偏差、绝缘处理不到位留下的运行隐患。
