激光切割机用同心缩径变径连接结构

　　在激光切割设备的气路与排烟通路搭建中，变径连接部件是极易被忽略但直接影响设备运行稳定性的核心小件，这款同心缩径结构正是针对Epilog系列桌面型激光切割机的管路匹配需求设计的过渡连接件。从实际工况来看，激光切割作业过程中，切割头位置会产生包含熔融烟尘、辅助气流余压的混合介质，需要通过管路输送到过滤除尘单元，而设备端接口与外接除尘管路往往存在口径差，若采用偏心变径或者直角转接，很容易在管路内部形成紊流区，造成烟尘滞留堆积，长期使用后会附着在管壁甚至反流到切割腔内部，污染聚焦镜片，直接影响切割精度与镜片使用寿命。

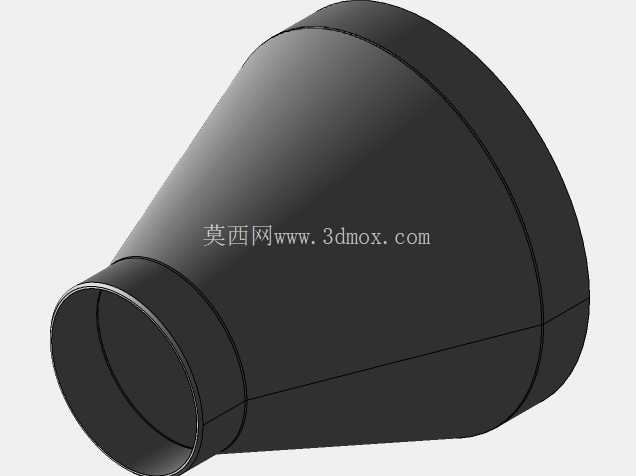

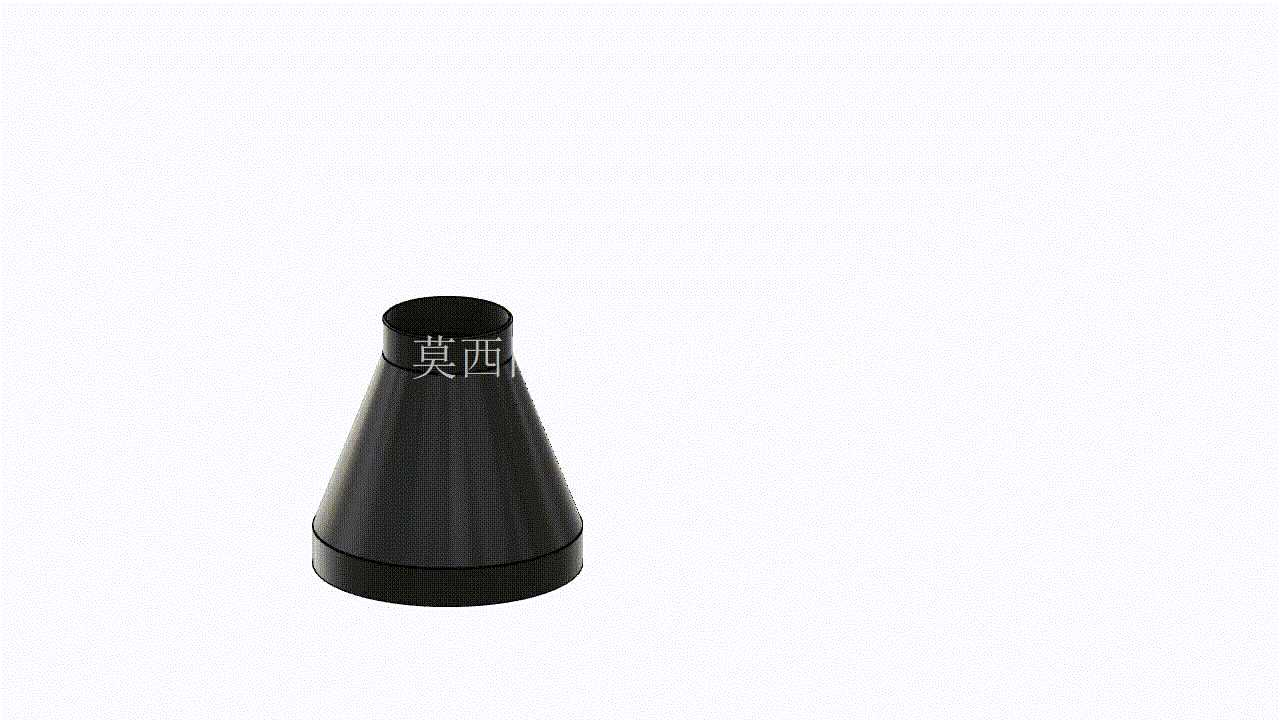

　　这款结构采用正同心锥面过渡设计，整个变径段的母线为连续直线，不存在台阶、凹陷等容易积留杂物的结构，气流从大端进入后可以沿着锥面平滑收拢到小端接口，整个流道的阻力系数远低于偏心变径结构，能有效降低风路系统的压损，让除尘风机的负载更平稳，也能避免紊流带来的风噪问题。从安装边界来看，该结构大端直径200mm，小端直径100mm，整体为直锥台形态，安装时不需要额外调整管路的同轴度，大端可直接对接设备腔体的排烟出口，小端匹配标准100mm口径的波纹除尘管，两端都预留了足够的平面配合位，可适配卡箍连接或者法兰压接两种安装方式，不需要在现场进行二次切割修配，能大幅缩短设备维护或者改装的装配周期。

　　设计过程中重点考量了壁厚的均匀性，整个锥筒的壁厚保持一致，既不会因为局部过薄导致安装受力后变形，也不会因为壁厚过大增加不必要的重量，同时锥面的拔模角度经过反复校核，不管是采用钣金旋压成型还是3D打印制作，都能顺利脱模，不需要额外设计复杂的抽芯结构，加工工艺性良好。在实际设备适配场景中，除了排烟通路的连接，该结构也可用于辅助气路的变径输送，当设备需要更换不同口径的辅助气管路时，这款同心缩径件可以保证气流输出的同轴度，避免偏流造成的切割面吹气不均问题，尤其是在切割亚克力、薄木板这类容易受气流影响的材料时，稳定同轴的辅助气流能让切割断面更光滑，减少挂渣、烧边的不良率。

　　不同于市面上常见的焊接式变径接头，这款结构为整体成型设计，不存在焊缝漏风的隐患，锥面的光滑度也能减少烟尘附着，日常维护只需要定期拆下擦拭内壁即可，不需要频繁更换。在结构校核阶段，针对管路负压工况做了刚度验证，当除尘系统开启产生最大负压时，锥筒壁不会出现吸瘪变形的情况，两端的连接端面平面度控制在合理公差范围内，安装后配合密封垫可以实现完全密封，不会出现漏风导致的除尘吸力不足问题。很多桌面级激光切割机用户在自行外接除尘设备时，往往随意找异径管转接，最后出现吸力不够、积尘难清理的问题，这款专门匹配200转100口径的同心缩径结构，就是针对这类实际使用痛点完成的设计，从流道形态、安装尺寸到工艺适配性，都完全贴合激光切割设备的实际使用需求，不需要额外改装就能直接装配使用。
