DLE发动机螺旋桨钻孔定位导向工装

　　在航模发动机装配与维护的作业场景中，螺旋桨安装孔的同轴度、位置度偏差一直是影响动力输出稳定性的核心问题——手工钻孔时一旦出现孔位偏移，轻则导致螺旋桨动平衡失效引发飞行震动，重则造成桨根应力集中出现断裂风险，这款导向工装正是针对DLE系列35、55、60、61cc排量航模发动机的螺旋桨安装钻孔工序设计的定位辅具。从实际使用逻辑来看，该工装直接贴合发动机前端输出轴的安装基准面，通过本体上预设的对应孔径导向孔约束钻头进给方向，完全规避了手持电钻钻孔时的摆幅偏差问题，作业时无需反复划线找正，将单组螺旋桨的钻孔作业时长压缩至数分钟，同时孔位位置度公差可控制在0.1mm以内，完全满足航模动力系统的装配精度要求。

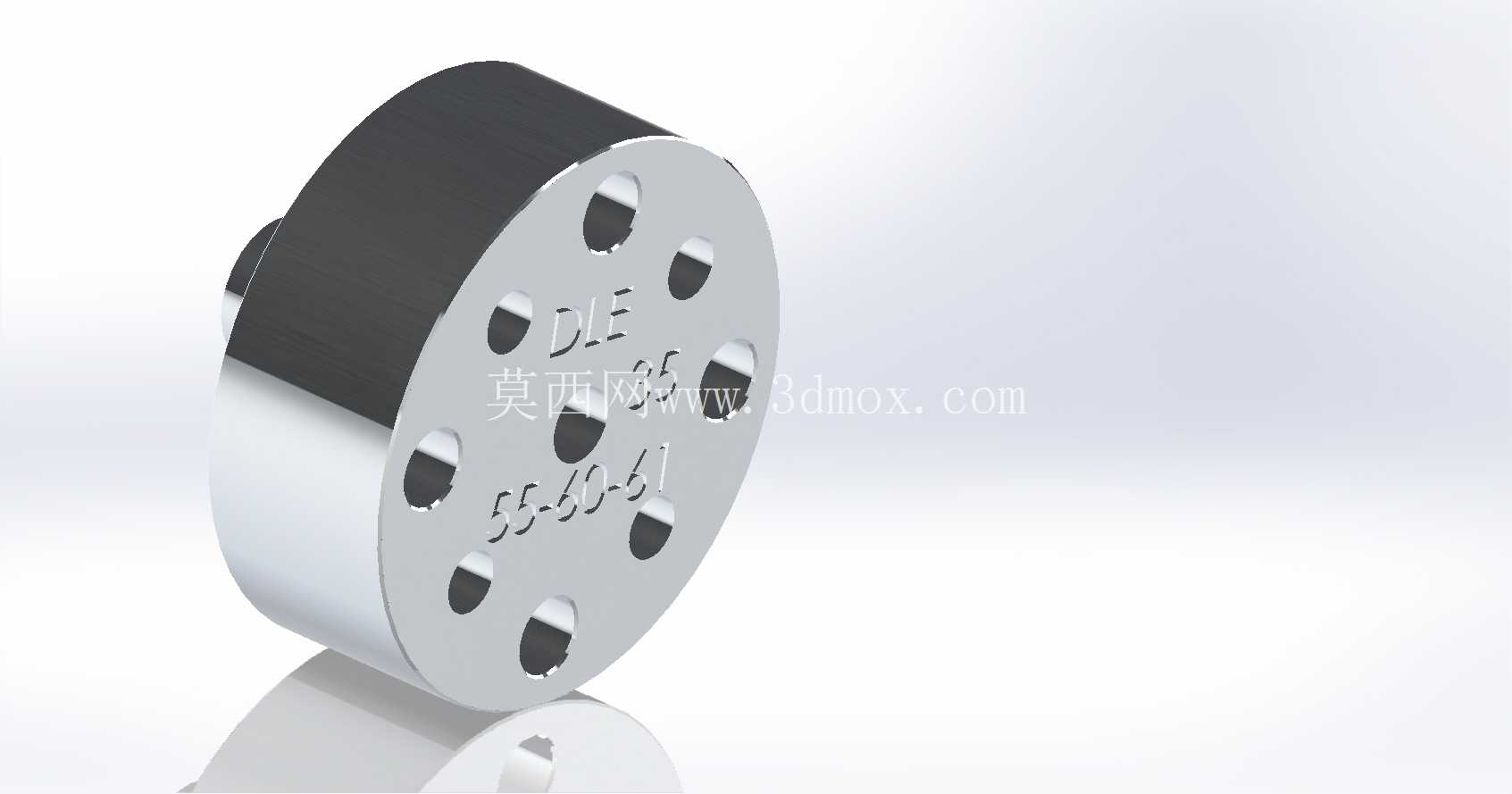

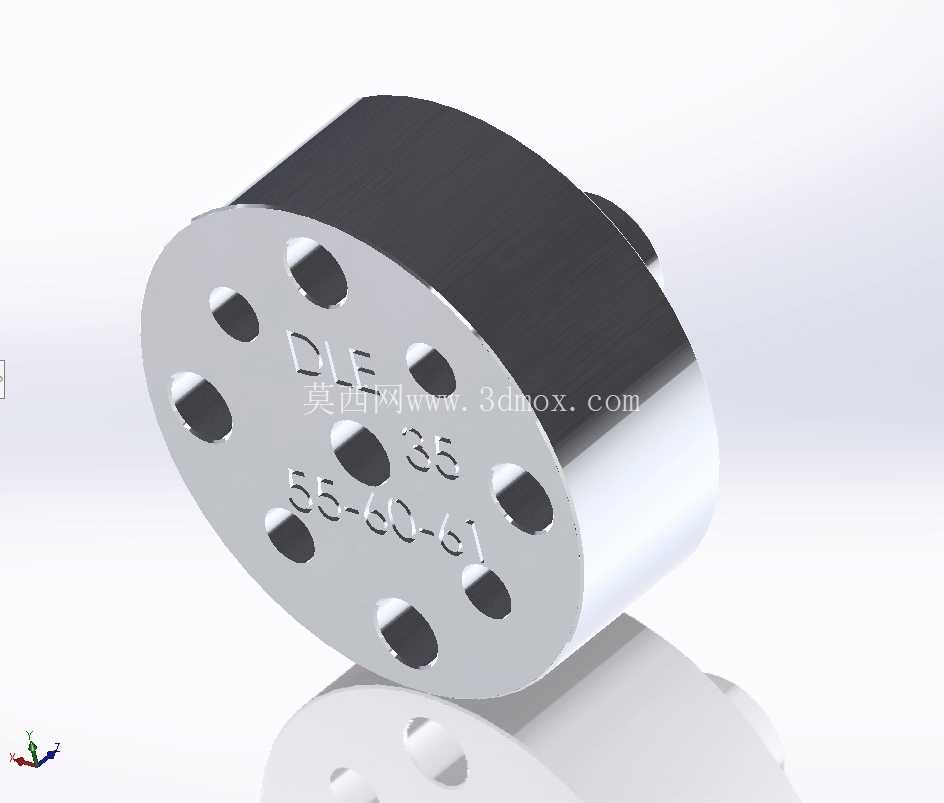

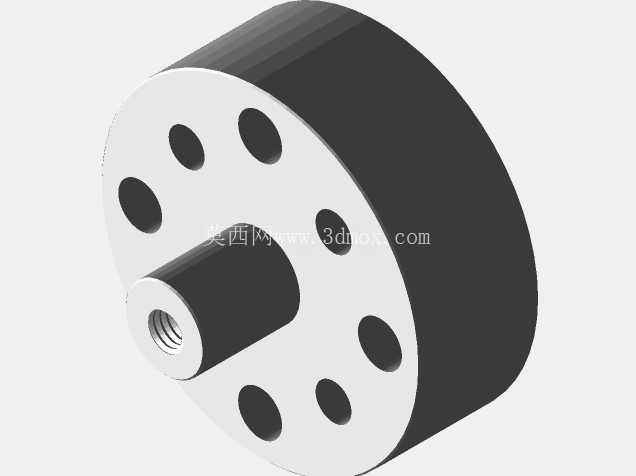

　　设计层面上，工装本体采用圆盘式对称结构，中心基准孔与发动机输出轴的配合公差选用H7/g6间隙配合，既保证套装到轴端时的顺畅度，又不会出现径向晃动影响定位精度；盘面分布的导向孔按照不同排量发动机的桨孔安装位置做了差异化孔径匹配，其中适配35cc排量发动机的导向孔内径对应4mm钻头，其余55、60、61cc排量对应的导向孔内径匹配5mm钻头，作业时可根据发动机型号直接选用对应导向位，无需额外更换工装。考虑到3D打印自制的场景需求，工装的结构壁厚做了针对性优化，选用PETG材料打印时填充率设置在25%-30%即可满足使用强度，既不会因为壁厚过大造成打印耗材浪费，也不会因为壁厚不足导致钻孔过程中导向孔被钻头磨损扩径，失去定位作用。

　　安装边界方面，工装的轴向厚度控制在15mm以内，套装到发动机轴端后不会与发动机前端的整流罩安装位产生干涉，盘面外径与对应排量发动机的桨毂安装面直径完全匹配，钻孔作业时工装可通过M5垫圈与M5×30规格的螺钉临时锁紧在桨毂安装面上，避免钻头进给过程中工装出现周向转动。从实际工况适配来看，该导向工装不仅适用于新螺旋桨的首次安装钻孔，也可用于旧螺旋桨孔位磨损后的扩孔修正作业，导向孔的入口端做了0.5mm的倒角处理，钻头切入时可自动导正，不会出现钻头滑移刮伤桨面的问题；盘面的导向孔轴线与工装基准面保持严格垂直，垂直度公差控制在0.02mm以内，保证钻削完成后的桨孔轴线与发动机输出轴轴线完全平行，避免螺旋桨安装后出现端面跳动。

　　不同于通用型钻孔导向工装，这款产品的所有孔位参数完全匹配DLE对应排量发动机的原厂安装尺寸，无需作业人员自行测量孔距参数，即便是缺乏装配经验的航模爱好者，也能借助该工装完成符合精度要求的螺旋桨钻孔作业，有效降低航模动力系统的装配门槛，减少因孔位加工不合格导致的螺旋桨报废、发动机震动过大等问题。
