卡特彼勒雪地车履带行走总成结构设计

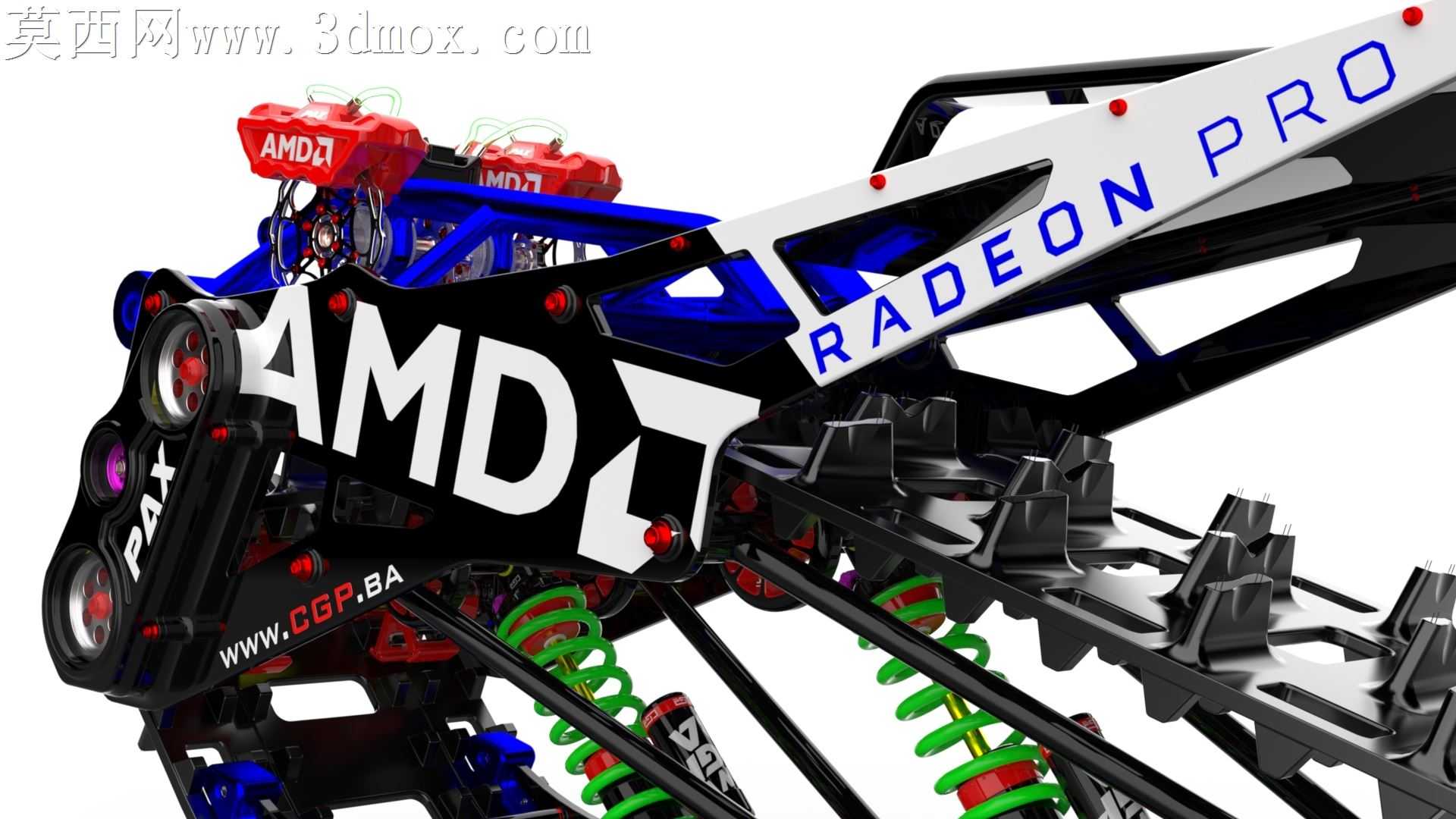

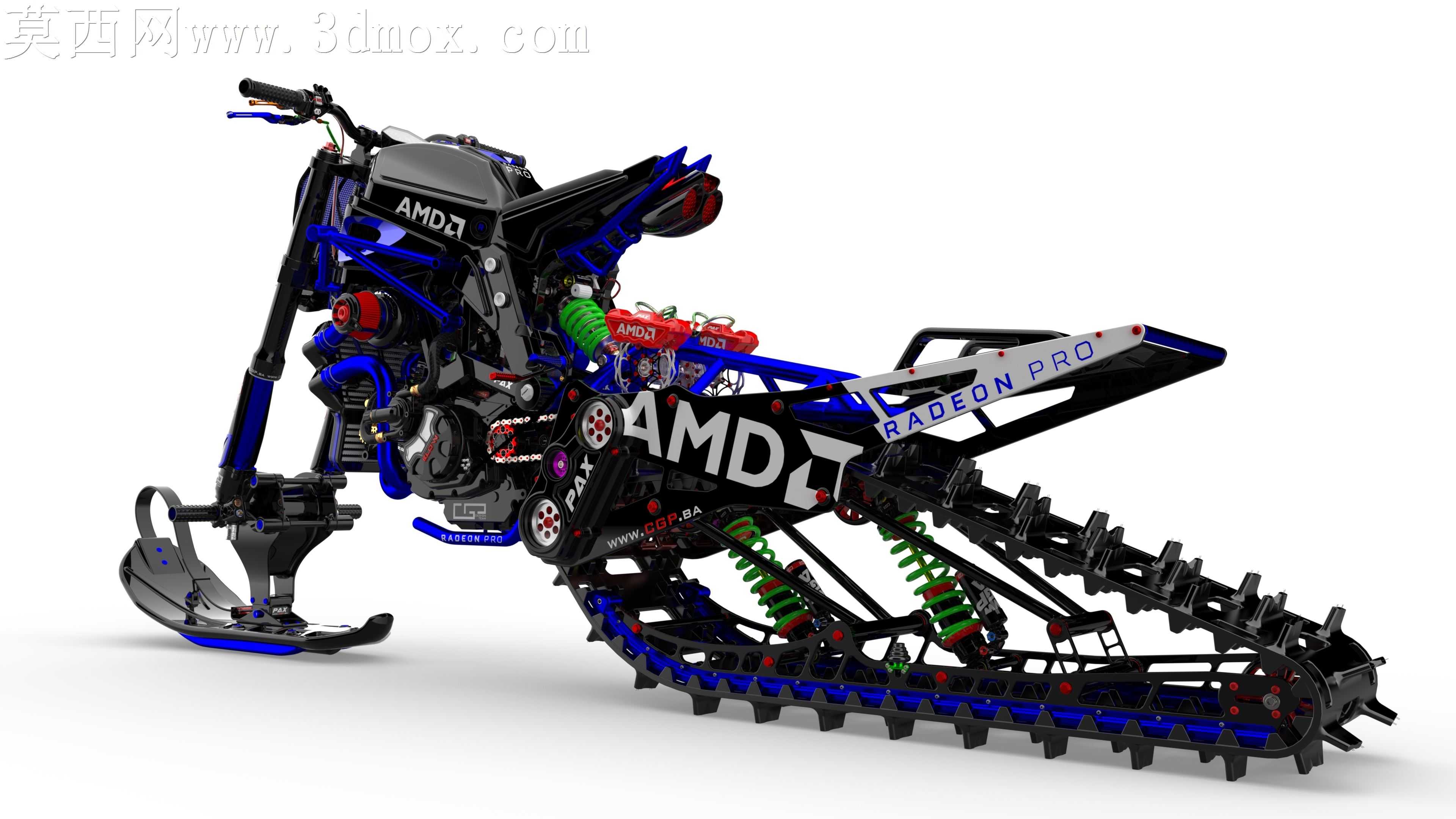

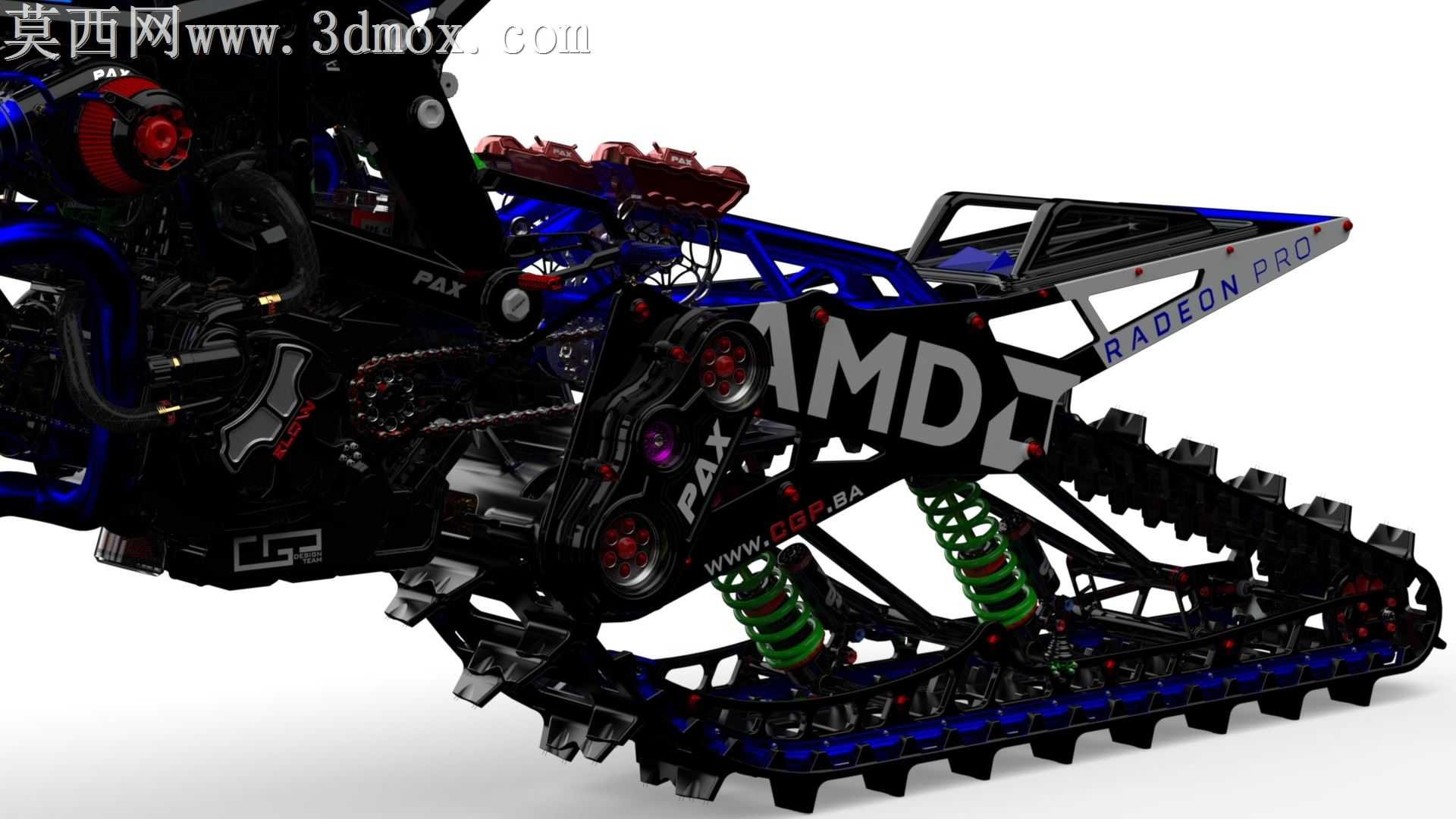

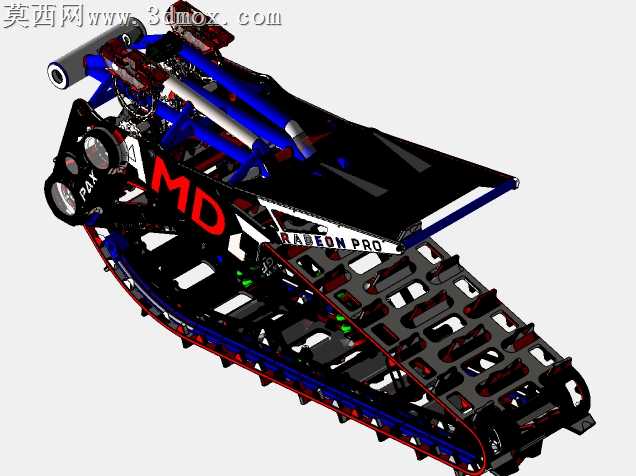

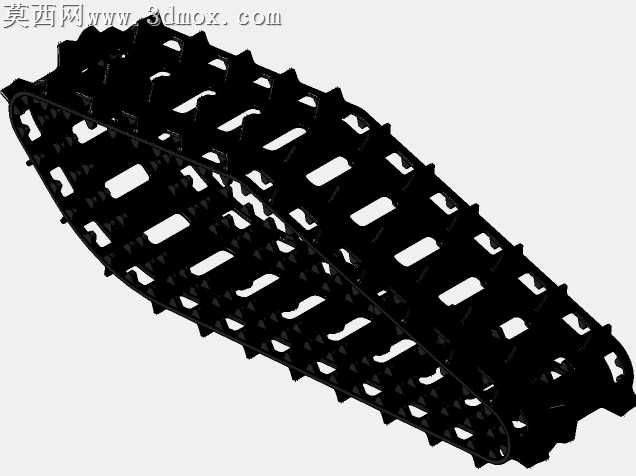

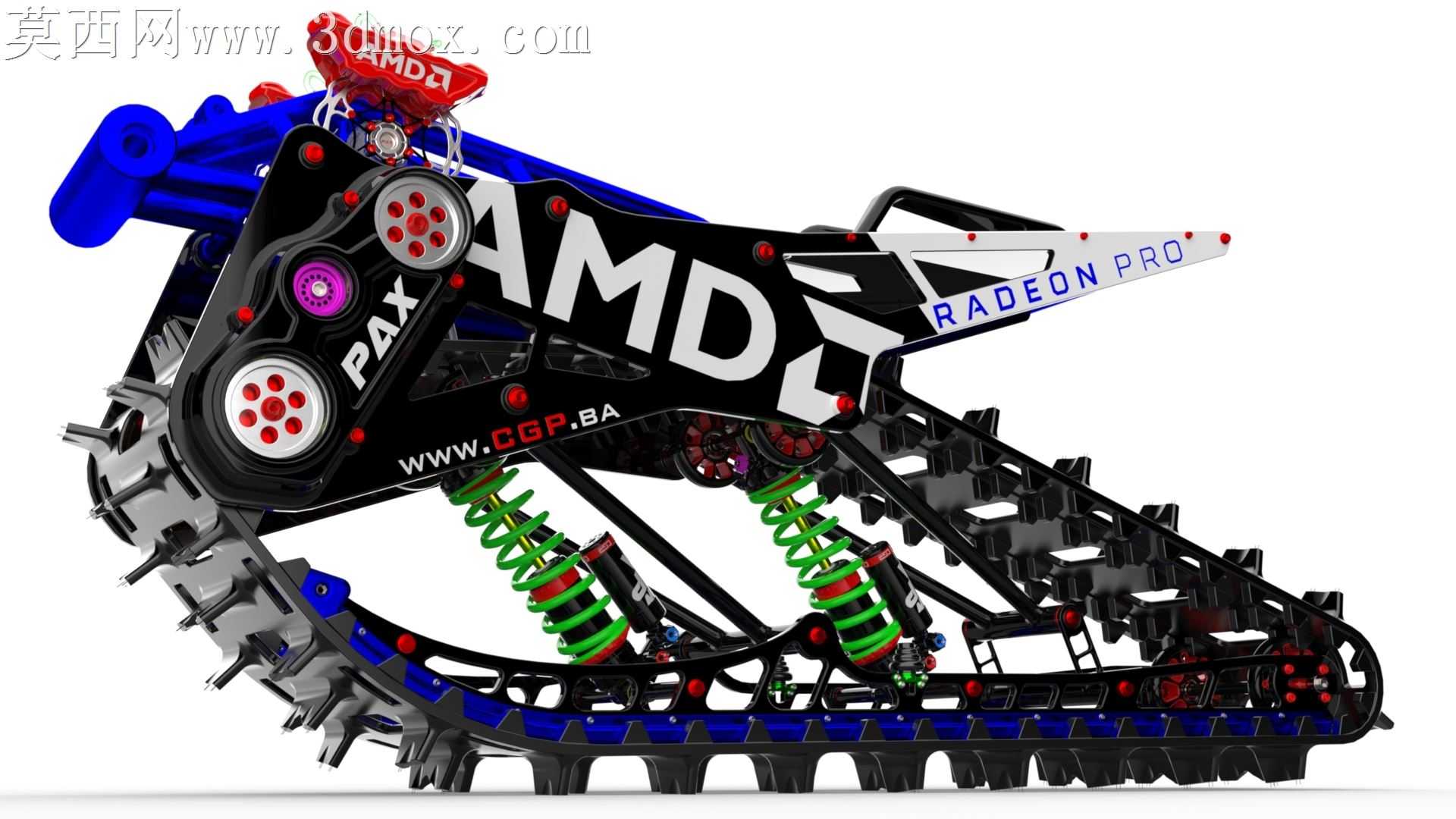

本作品为雪地载具的履带式行走总成三维设计，整体建模过程严格遵循机械装配逻辑，先完成各子部件的独立建模再进行总装约束，确保所有运动部件的活动范围符合实际工况要求。建模阶段针对履带板做了精细化结构处理，每块履带板表面设计有凸起的防滑抓地齿，齿形角度经过反复调整，能够在积雪、冰面环境下嵌入表层获得足够附着力，履带板之间通过铰接销实现柔性连接，可适配行走过程中的弯曲形变需求。悬挂系统采用多组螺旋弹簧搭配阻尼减震器的结构，弹簧部分还原了真实的螺旋节距、丝径参数，减震器筒体做了分色材质区分，能够缓冲雪地起伏路面带来的竖向冲击，保证行驶过程中的车身稳定性。行走架主体采用高强度框架式结构，对承力部位做了加厚处理，各安装点位预留了对应的螺栓孔位，可直接与载具车身主体完成对接。导向轮、驱动轮的轮齿参数与履带节距完全匹配，能够保证动力传递过程中无跳齿、卡滞问题。渲染阶段针对不同部件赋予了差异化材质：金属结构件采用磨砂黑金属材质搭配红色固定点标识，弹簧部件使用亮绿色烤漆材质突出视觉层次，减震器筒体做了亮面镀铬与哑光橡胶的材质区分，履带板使用耐磨橡胶加金属嵌件的混合材质表现，整体视觉效果清晰区分各功能模块，直观展现总成的结构布局。设计过程中充分考虑雪地行驶的特殊工况，对行走总成的离地间隙、接近角做了适配性调整，整体结构紧凑，承力路径清晰，各部件的装配关系符合机械设计规范，可用于雪地特种载具的结构参考、教学演示以及改装方案验证，完整还原了履带式雪地行走机构的核心结构特点，所有部件的干涉检查均已完成，活动部件的运动仿真可正常运行。
