大行程重载折返式电动缸三维结构设计

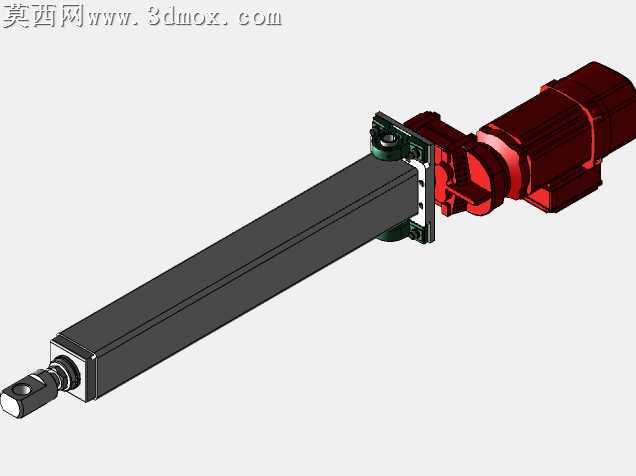

本模型为折返式重载电动缸三维设计成果，建模过程严格遵循机械设计规范，先完成核心参数的选型匹配，确定800mm最大行程、5-10kN额定负载、0.75-1.5kW适配功率的设计指标后，在三维建模环境中采用自顶向下的设计思路搭建整体装配框架。首先构建驱动端的安装法兰结构，完成伺服驱动单元与缸体的折返式连接布局，通过同步带传动结构实现动力的转向传递，规避直连式电动缸长度过长的安装局限，适配狭小安装空间的使用需求。缸体主体采用方形铝合金型材的结构建模，表面赋予哑光黑色阳极氧化的材质效果，还原工业级电动缸的外观质感，内部预留丝杠传动副的安装空间，建模时严格对齐传动轴线，保证丝杠、活塞推杆、前端连接头的同轴度公差符合设计要求。前端推杆部分设计了带关节轴承的连接耳环，赋予金属镀铬的亮面材质，还原活塞杆的耐磨表面处理特征，耳环处预留标准安装销孔，可直接对接外部负载的连接接口。驱动单元部分还原了伺服电机的散热筋、接线盒等细节结构，赋予酒红色烤漆材质，与黑色缸体形成清晰的视觉区分，安装法兰处设计了加强筋结构，建模时做了圆角过渡处理，避免应力集中的结构缺陷。整体装配过程中完成了所有标准件的匹配建模，包括安装螺栓、轴承端盖、密封件等细节结构，各部件之间保留了合理的装配间隙，可直观展示电动缸的内部传动逻辑与外部安装接口。渲染阶段采用工业产品常用的柔和打光方案，突出金属材质的质感与结构的轮廓层次，清晰展现各部件的装配关系，模型可直接用于设备布局仿真、安装干涉检查、非标自动化方案的展示演示，为后续的工程出图、实物加工提供完整的三维结构参考。
