卡通凯蒂猫造型铸造工艺摆件结构设计

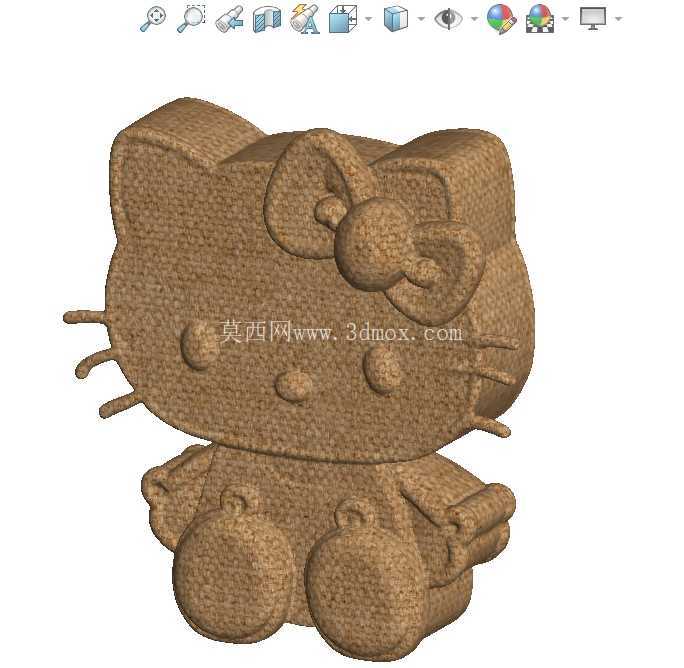

　　本次呈现的凯蒂猫造型铸造件，主要面向文创金属摆件、个性化饰品配饰的生产场景，可适配失蜡铸造、压铸等多种金属成型工艺，最终成品可作为桌面装饰摆件、箱包挂饰、纪念章配饰等多种用途，覆盖文创周边、个性礼品、潮玩配饰等多个细分应用领域。从结构设计层面来看，整体造型严格遵循经典凯蒂猫的视觉识别特征，头部轮廓采用大曲率圆弧过渡，避免铸造过程中出现尖角应力集中导致的充型不满、冷隔缺陷，头部左侧的蝴蝶结结构做了分体式壁厚优化，蝴蝶结中心的圆形装饰凸台与主体衔接处做了R0.8mm的圆角过渡，既保证视觉上的层次感，又能避免铸造时出现粘砂、缩孔问题。

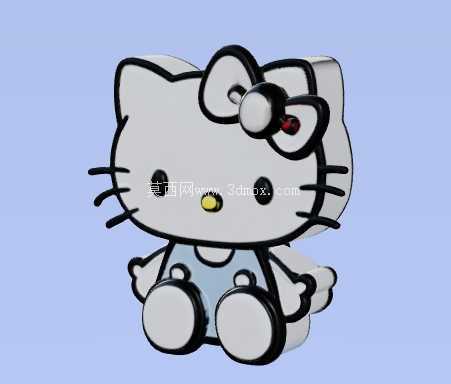

　　面部的眼睛、胡须线条采用0.5mm深度的浅凹槽设计，既可以在铸造后直接形成清晰的轮廓线条，减少后续机加工或彩绘的工作量，又不会因为凹槽过深导致清砂困难；鼻子部位的黄色凸台做了0.3mm的高度差预留，方便后续做分色处理时的定位，无需额外制作治具。躯干部分的坐姿造型做了重心优化，整体重心落在底部两个圆形脚掌的中心连线中点位置，无需额外增加配重块即可保证摆放时的稳定性，脚掌底部做了0.2mm的平面度预留，铸造后只需简单抛丸处理即可达到平整放置的要求，无需后续铣削加工。

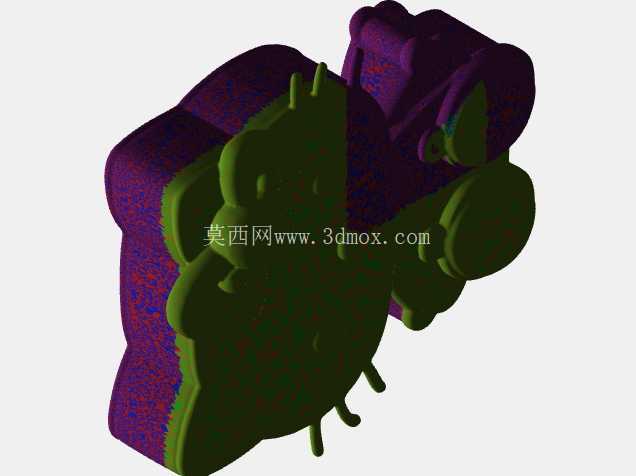

　　躯干与四肢的衔接处全部采用圆弧过渡，最小壁厚控制在1.2mm，最大壁厚不超过3mm，整体壁厚差控制在2.5倍以内，从根源上减少铸造过程中因为壁厚不均导致的缩松、变形问题，适合锌合金、纯铜、925银等多种常用铸造材质的成型要求。从设计思路上来说，首先是还原IP辨识度的前提下做工艺适配，所有外凸结构的脱模斜度统一设置为1.5度，既满足金属模、硅胶模的脱模要求，又不会因为斜度过大导致造型走形；所有内凹结构的转角处都做了不小于R0.5mm的圆角，避免硅橡胶模具制作时出现撕裂问题，同时也能减少铸造时的应力集中。

　　外形尺寸方面，整体高度控制在35mm，宽度控制在30mm，厚度控制在8mm，属于小型精密铸造件的常规尺寸区间，安装边界上预留了背部挂孔位的加工余量，可根据后续实际使用需求选择加工挂孔做成吊坠、挂饰，或者保留平整底部做成桌面摆件，也可在背部预留粘接位，用于粘贴在文具、箱包、数码产品外壳上作为装饰件。在细节处理上，蝴蝶结上的红色装饰点做了0.2mm的下沉设计，后续点漆或者珐琅处理时可以有效限制色漆的流动范围，避免溢色问题，提升成品的良品率；胡须的线条长度、间距都按照视觉平衡做了等比例调整，避免因为铸造收缩导致线条长短不一的视觉误差。整体结构没有复杂的内凹倒扣，无需设计抽芯结构即可完成模具制作，模具结构简单，生产时的成型周期短，适合小批量定制生产以及大批量规模化生产两种模式，既可以满足文创品牌的小批量定制需求，也可以适配潮玩厂商的大批量订单生产要求。在工艺适配性上，该造型既可以用于传统的砂型铸造做大型摆件的等比例放大生产，也可以用于失蜡精密铸造做小型金属饰品，还可以适配压铸工艺做锌合金、铝合金材质的批量生产，不同工艺下只需要调整对应的收缩率参数即可，无需修改整体造型结构。
