立式管道过滤组件装配结构设计

　　主筒体采用底部方形法兰安装结构，法兰上预留了四个均布的安装通孔，安装时可以直接通过螺栓固定在管路支架或者设备基座上，不需要额外设计转接安装座，筒体侧面预留了侧向接口，用来对接下游管路或者压差检测元件，接口的同轴度公差控制在0.05mm以内，避免对接时出现密封偏载问题。上封头采用半球形承压结构，相比平盖结构能承受更高的管路工作压力，封头和筒体的对接面采用止口定位结构，配合O型密封圈实现径向密封，相比传统的端面密封，这种结构在管路出现压力波动时不容易出现密封失效问题，封头顶部预留了排气或者排污接口，方便日常维护时排出筒体内的积存气体或者残留介质。这套过滤组件主要面向工业管路的流体介质净化场景，常见于液压系统回油管路、润滑系统供油支路、小型化工流体输送管线的前置过滤环节，用来拦截介质中的固体颗粒杂质，避免杂质进入下游精密元件造成磨损、卡滞或者流道堵塞问题。从结构拆分来看，整套组件包含立式主筒体、上封头、密封环、压紧垫片、内置过滤单元几个核心部分，所有零件的配合面都做了公差适配设计，装配时不需要额外做非标修配，能直接按照装配关系完成组装。

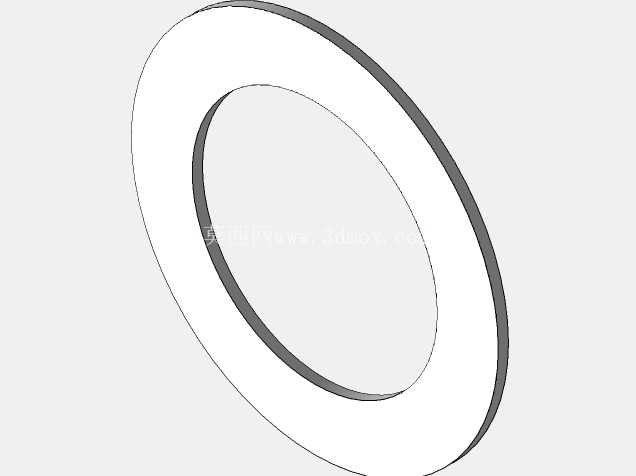

　　密封垫片和O型圈的选型适配常规矿物液压油、水基乳化液等常见工业介质，密封件的安装槽尺寸按照对应线径的密封件标准压缩率设计，不会出现压缩量过大导致密封件过早老化，或者压缩量不足出现渗漏的问题。内置过滤单元采用立式安装结构，和筒体内部的定位台阶配合，介质从筒体下部或者侧部进入后，透过滤元从上部或者另一侧接口流出，杂质被拦截在滤元外侧，维护时只需要拆开上封头就能直接取出滤元进行更换或者清洗，不需要拆解整个筒体和管路的连接，能大幅缩短日常维护的停机时间。

　　设计过程中充分考虑了安装边界的限制，筒体的外径尺寸控制在常规管路安装的预留空间范围内，顶部封头的拆卸预留高度只需要比筒体总高高出150mm就能完成滤元更换作业，适合安装在空间紧凑的设备内部或者管路夹层中。所有结构件的壁厚都按照1.6MPa的公称工作压力进行校核，承压部位的圆角过渡避免了应力集中问题，法兰安装面的平面度公差控制在0.1mm以内，保证安装后不会因为法兰面倾斜出现密封渗漏。侧向接口的位置距离底部安装面有足够的扳手操作空间，安装对接管路时不需要使用特殊扳手，普通活动扳手就能完成锁紧作业。

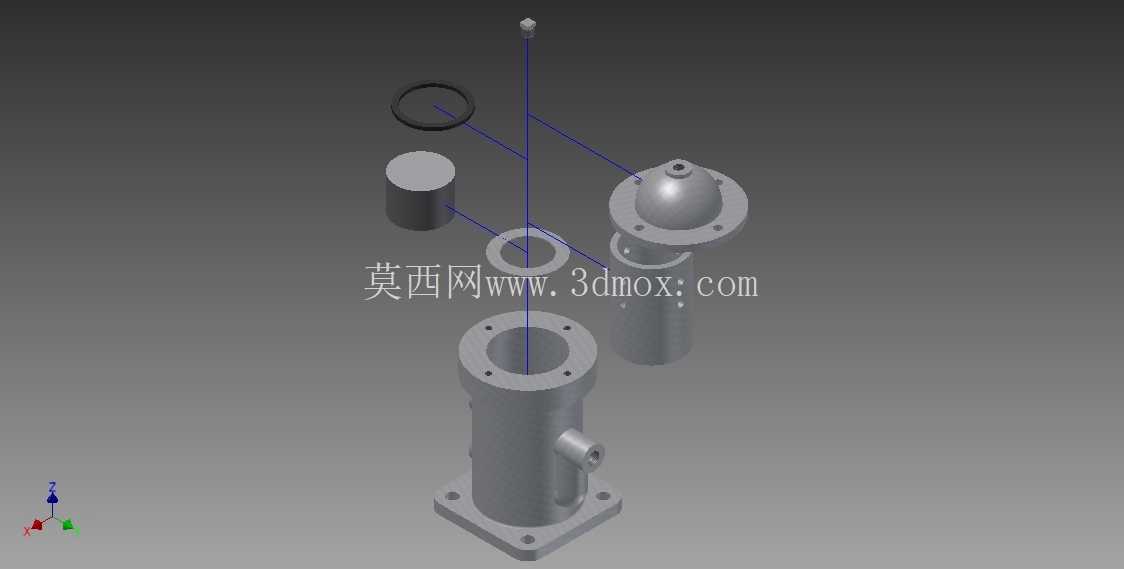

　　整套组件的装配关系没有复杂的传动或者运动部件，整体可靠性高，日常维护只需要定期更换滤元和检查密封件状态，不需要做额外的校准或者调整，适合在长期连续运行的工业管路系统中使用。在建模过程中，所有配合面都按照实际装配的公差要求做了间隙或者过盈的适配，爆炸视图能清晰展示每个零件的装配顺序和定位关系，结构设计人员可以直接参考这套结构调整接口尺寸、滤元精度来适配不同流量、不同介质的过滤需求，不需要从零开始进行筒体承压计算和密封结构设计，能大幅缩短同类过滤产品的开发周期。
