管材管道快速对中定位水平取中工具

　　在现场管道铺设、管材切割对接、管线安装找正的作业场景里，传统找中心的方式多依赖卷尺反复测量、划线规多次标记，不仅耗费作业时间，在管径存在公差、管材表面有弧度偏差时，人工测量的误差很容易导致后续对接错边、焊接间隙不均，甚至影响整条管线的同轴度，给后续试压、长期运行留下渗漏或应力集中的隐患。这款取中工具的设计初衷，就是针对现场作业的痛点，把原本需要多步测量、反复核对的找正流程压缩到极短时间内完成，降低对作业人员经验的依赖，哪怕是刚接触管线安装的人员，也能快速完成管材端面或柱面的中心定位。

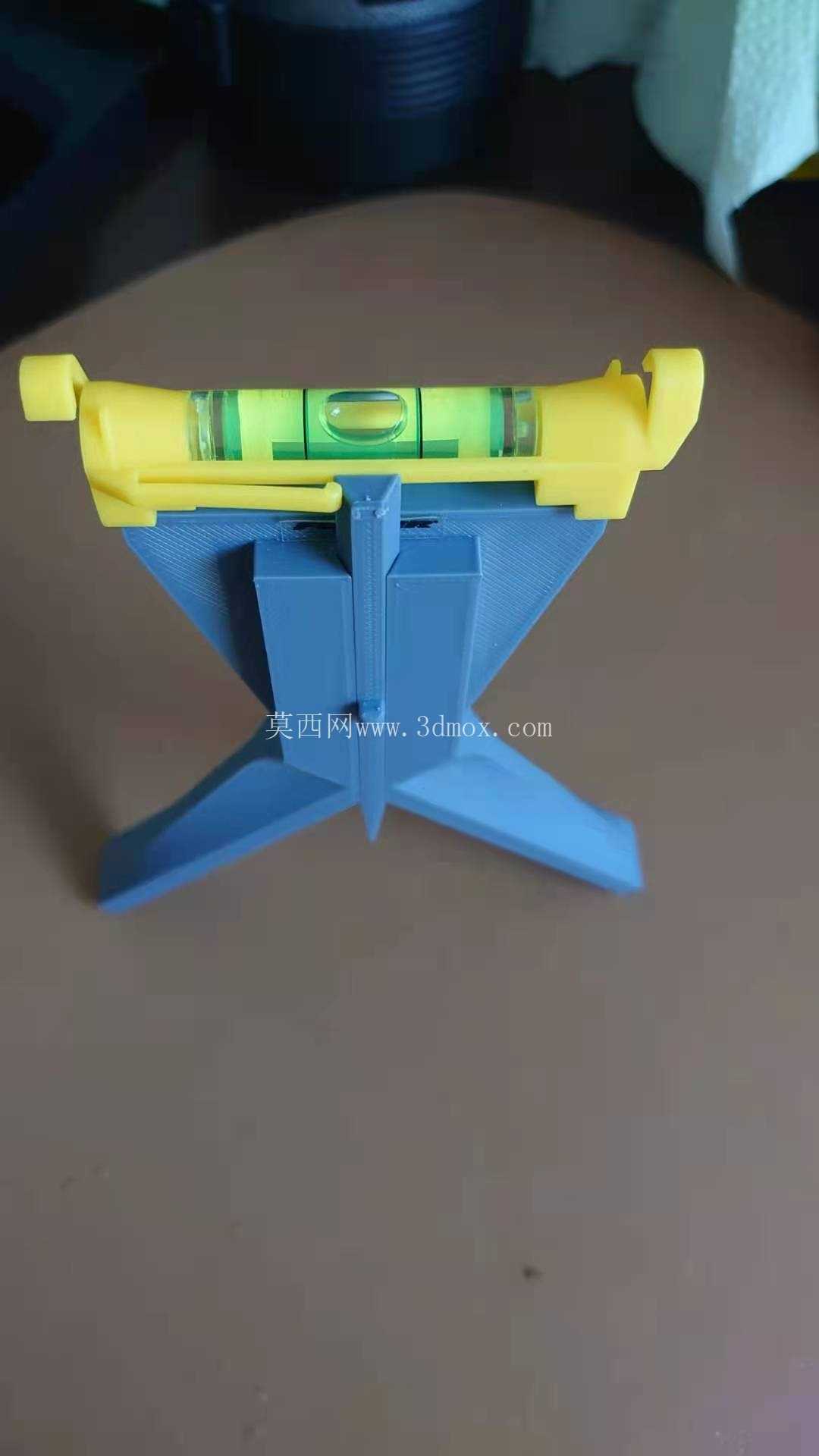

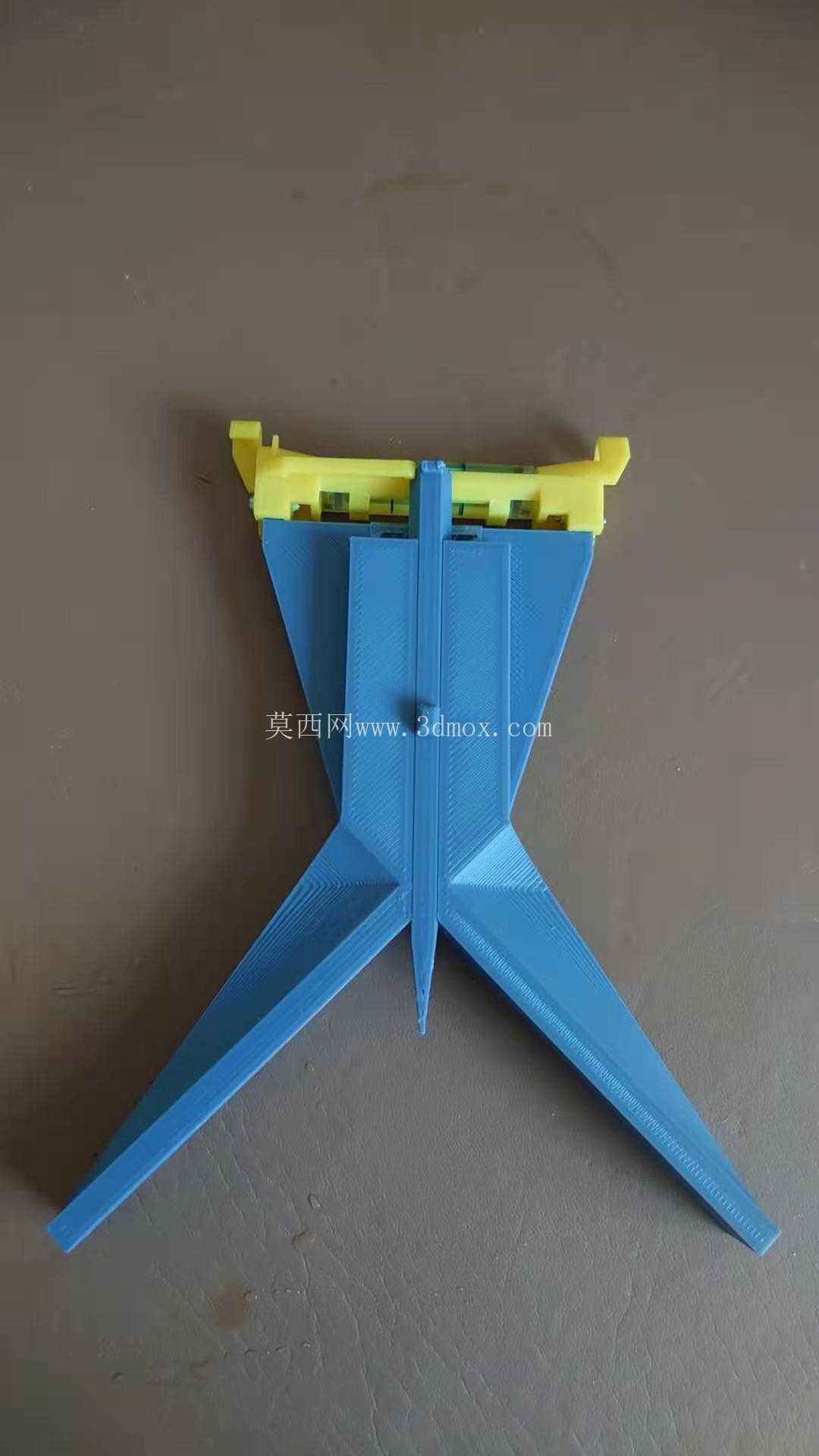

　　从结构设计来看，工具主体采用对称式V型支撑结构，两个支撑臂的夹角经过反复校核，能够适配常规管径的圆管柱面，当工具卡合在管材外圆时，V型面的对称中心线会自动与管材的轴线重合，不需要额外调整卡接位置，支撑臂的边缘做了倒角处理，避免卡接时刮伤管材表面的防腐层或镀层，尤其是在薄壁管材、涂塑管材上使用时，不会因为硬接触造成表面损伤。工具上部预留了标准水平仪安装位，能够适配市面上常见的条式水平仪，安装后水平仪的基准面与工具的对称中心面完全重合，在找中心的同时可以同步完成管材的水平度找正，不需要反复更换测量工具，减少了工具切换带来的基准偏差。

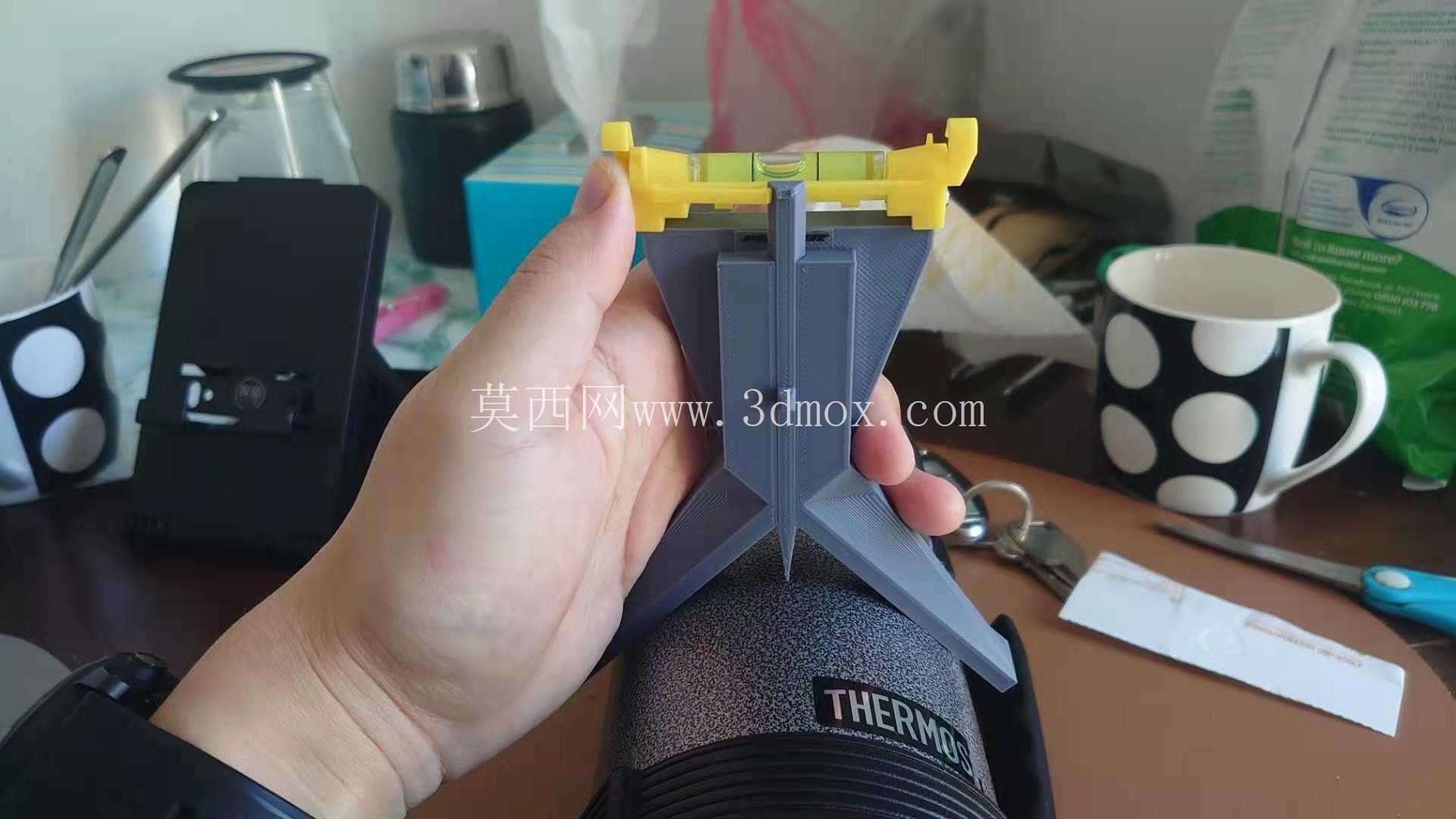

　　实际使用时，只需要将工具的V型支撑面贴合在管材外圆，确保两个支撑臂都与管壁完全接触，此时工具的中心尖点所指的位置就是管材的径向中心，配合水平仪的气泡居中状态，就能同时确认管材的中心位置与水平安装状态，整个操作过程单手即可完成，不需要额外的辅助固定，在高空管线安装、狭小空间作业时，这种单手操作的设计能够大幅降低作业难度，减少作业人员的操作负担。从安装边界来看，工具的V型支撑开口尺寸覆盖了常规家装、工业管线安装中常用的管径范围，支撑臂的长度经过优化，既不会因为臂长过长导致在小管径上卡接不稳，也不会因为臂长过短无法适配大管径管材，工具整体的壁厚设计兼顾了结构强度与轻量化需求，采用3D打印制作时，0.2mm层厚、50mm/s的打印速度就能获得足够的结构刚度，日常携带不会增加过多负重，放在工具包内不会占用过多空间。在功能拓展性上，工具的中心定位尖点做了耐磨处理，长期使用不会因为磨损出现定位偏移，上部的水平仪安装槽采用卡扣式设计，不需要额外的紧固件就能固定水平仪，拆卸更换也很方便，当需要在不同角度的管材上找正时，只需要确保V型面与管壁完全贴合，就能快速获得准确的中心位置，不管是水平铺设的给排水管道、垂直安装的电气穿线管，还是斜向布置的工艺管线，都能通过这个工具快速完成中心定位与水平度校验。

　　相比传统的测量找正方式，这款工具把中心定位与水平找正两个工序整合到一起，消除了多工具切换带来的累积误差，在批量管材下料、管线组对焊接的场景下，能够大幅提升作业效率，减少因为定位不准导致的返工，尤其是在野外作业没有平整工作台的环境下，工具自身的对称结构不需要依赖外部基准面，直接贴合管壁就能完成测量，适配性更强。结构设计上没有多余的复杂零件，整体为一体化结构，没有活动连接部件，长期使用不会出现连接松动、零件脱落的问题，维护成本极低，哪怕是在施工现场磕碰、摔落，也不容易出现结构变形导致的精度损失，支撑面的平面度经过设计校核，卡接在管壁上时不会出现翘边、贴合不实的情况，保证每次定位的中心位置都保持一致。
