可调节轴类支撑定位工装组件

项目分类:铸造模 发布时间:2026-05-21 ID:1154690
  • 可调节轴类支撑定位工装组件
  • 可调节轴类支撑定位工装组件
  • 可调节轴类支撑定位工装组件
  • 可调节轴类支撑定位工装组件

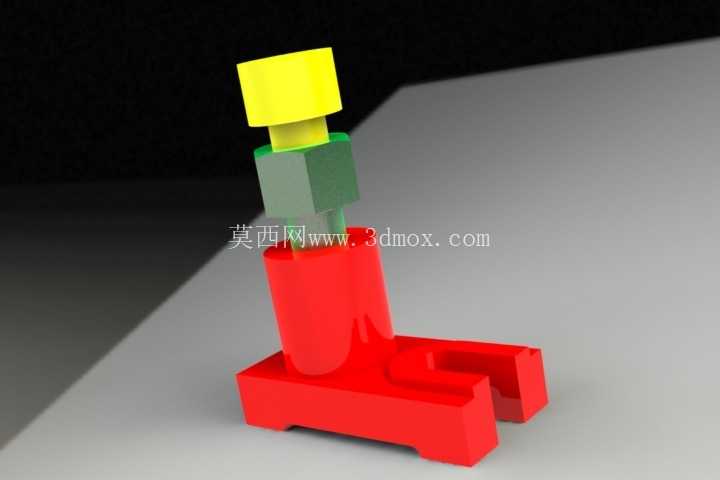

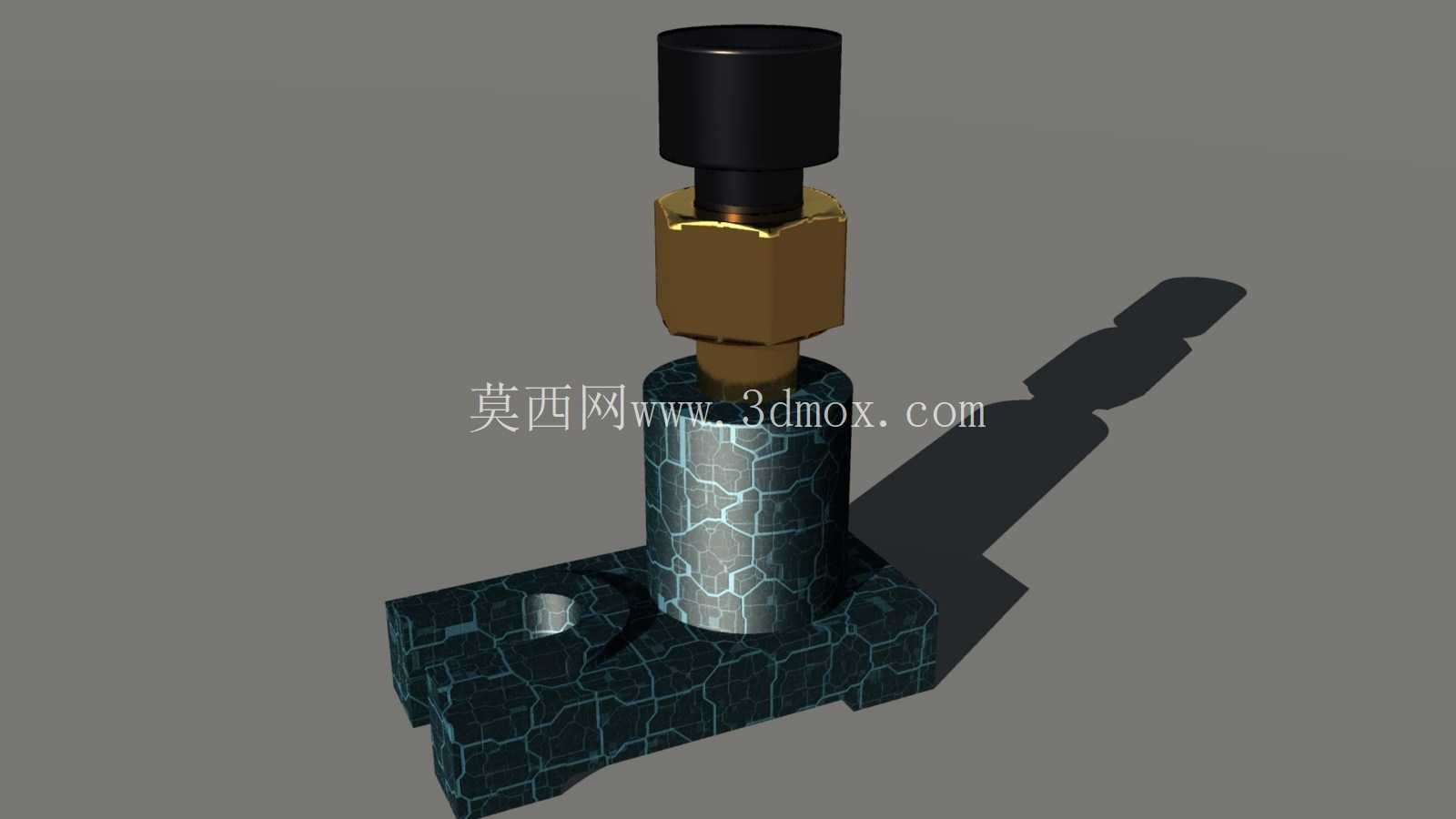

  在中小批量轴类零件的铸造生产、机加工定位工序中,这类可调节支撑定位组件是工位上的常用适配件,主要解决不同直径、不同伸出长度轴类工件装夹时的支撑高度差适配问题,避免工件在装夹、浇注或者铣削工序中出现悬臂翘曲、定位偏移的问题。从结构来看,组件底部采用开槽式基座设计,基座底面做了平整贴合处理,能够直接适配工装台面上的T型槽安装位,安装时不需要额外加工定制转接板,直接通过槽内的压紧螺栓就能完成基座固定,基座的开槽宽度预留了足够的位置调节余量,能够根据工位上工件的实际摆放位置横向调整支撑点的落点,适配不同轴距的多轴类工件同步装夹需求。

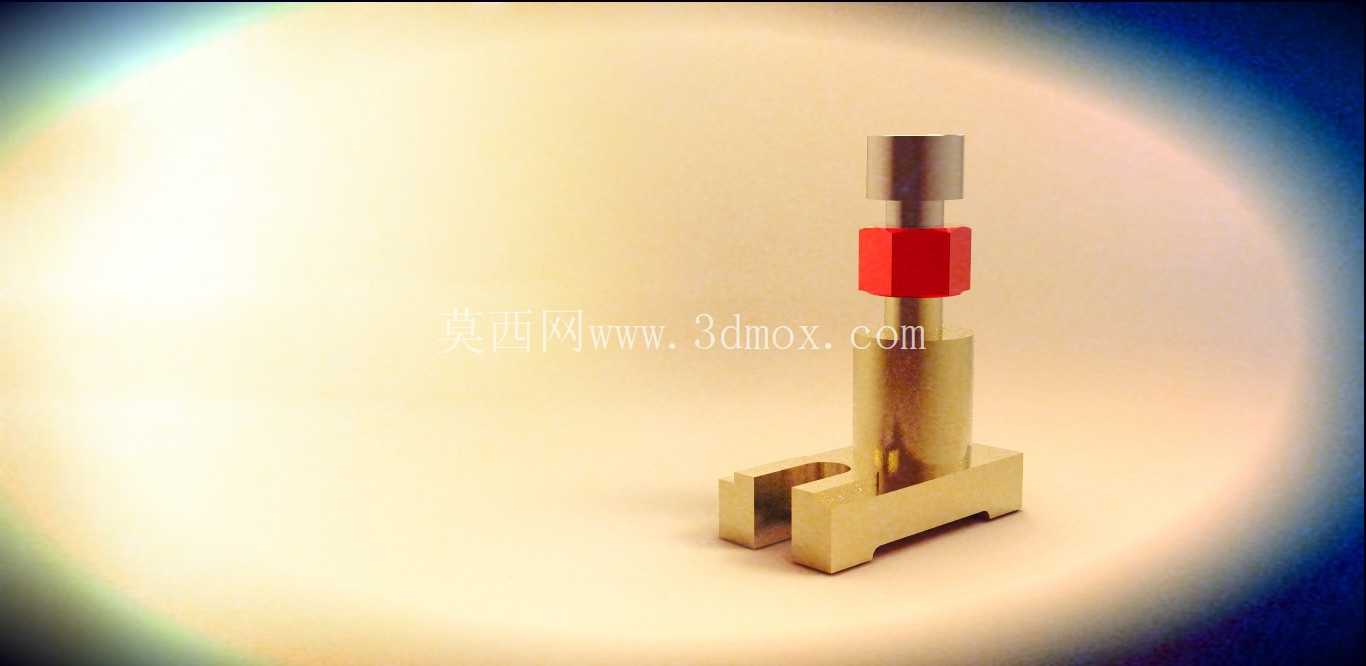

  中间的支撑柱采用黄铜材质加工,一方面黄铜材质的自润滑特性能够减少与工件接触面的磨损,长期使用不会刮伤轴类工件的加工表面,另一方面黄铜的减震性能较好,在铸造浇注的冲击或者机加工的切削振动下,能够吸收部分振动能量,减少工件的共振偏移。支撑柱上部的红色调节块采用六角结构设计,不需要专用工具,用普通开口扳手甚至手拧就能完成高度调节,调节行程覆盖了常见小直径轴类零件的支撑高度差范围,调节时六角结构的受力面均匀,不会出现长期调节后棱边磨损打滑的问题。顶部的定位端做了圆柱贴合面设计,贴合面的直径与常见轴类工件的定位基准直径匹配,接触时为线接触定位,不会因为接触面过大出现过定位的问题,同时也能保证支撑点的位置精度,避免轴类工件在径向出现窜动。

  设计时特意将调节机构设置在支撑柱的中上部,调节时不需要挪动底部基座的固定位置,工人在工位上就能直接完成高度微调,减少了工装调整的辅助时间,尤其适合多品种小批量的生产场景,不需要为每一种规格的轴类工件单独制作固定高度的支撑块,大幅减少了工装的储备数量和管理成本。从安装边界来看,基座的整体长宽尺寸控制在小型工装的适配范围内,不会占用过多的工作台面空间,多个组件并排使用时也不会出现安装干涉,支撑柱的最大伸出高度经过限位设计,调节到最高位置时依然有足够的配合长度留在基座内,不会因为伸出过长出现支撑刚性不足的问题,在承受常规工件重量和加工切削力时不会出现弯折变形。

  实际使用中,这类组件不仅可以用在铸造模具的下模芯定位支撑,也可以直接搭配机用虎钳使用,作为轴类零件铣扁、钻孔工序的辅助支撑,当加工长轴类零件的端部特征时,在悬臂端加装一个该组件,能够有效减少切削时的让刀量,提升加工尺寸的稳定性。组件的所有配合面都做了公差适配,调节块和支撑柱之间采用细牙螺纹配合,调节时的进给量小,能够精准控制支撑高度,调节到位后依靠螺纹的自锁特性就能保持位置固定,不需要额外加装锁紧螺母,简化了操作步骤。基座底部的开槽做了倒角处理,安装时螺栓能够顺畅滑入槽内,不需要精准对齐螺栓孔,降低了安装对位的难度,即使是新入职的操作工也能快速完成组件的安装和调节。在铸造工序中使用时,黄铜材质的支撑柱能够耐受一定的高温铝液或者铁液的溅射,不会因为短时高温出现变形,长期使用后如果支撑柱出现磨损,只需要单独更换支撑柱即可,底部基座可以重复使用,进一步降低了工装的使用成本。
