机械流体控制用瓣膜结构三维设计

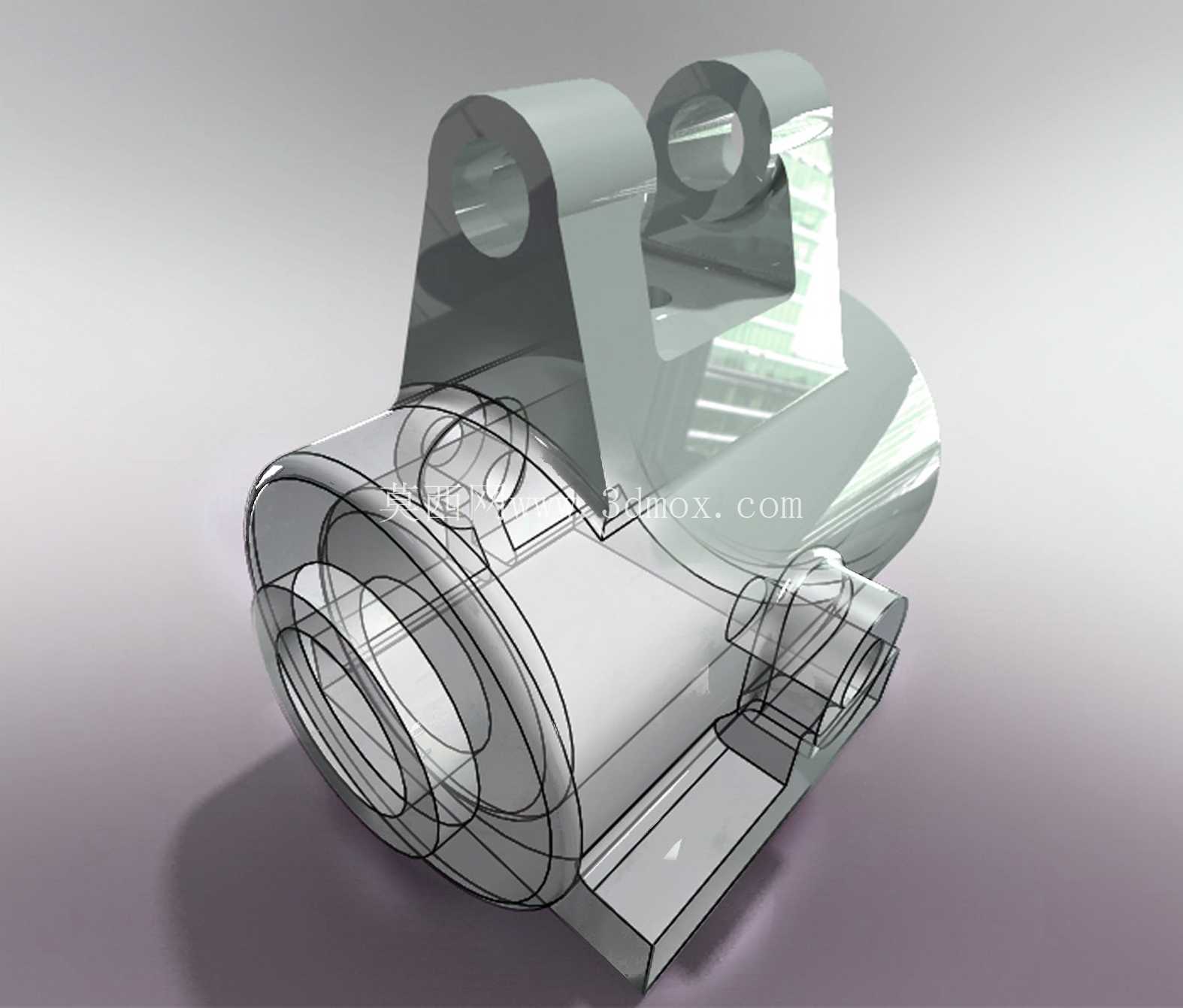

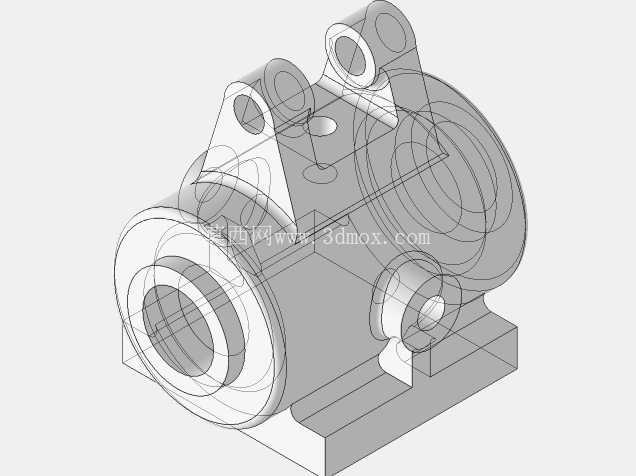

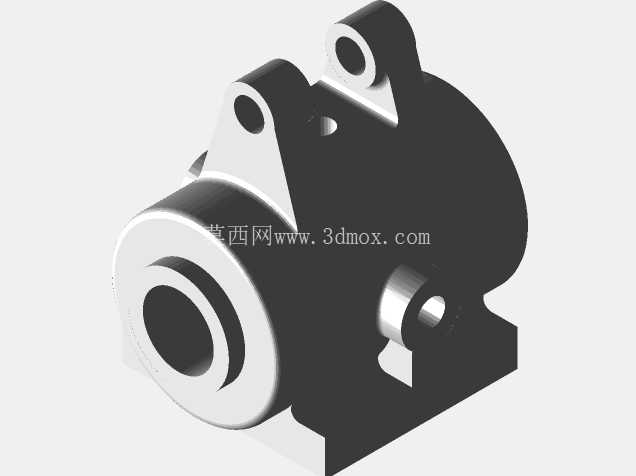

　　在流体输送与介质调控的工业场景中，这类瓣膜结构常作为管路通断、流量调节的核心执行部件，适配液压回路、润滑系统、低压流体输送管线等多种工况，承担着单向截流、压差响应启闭的功能，避免介质反向回流造成的系统压力波动、元件损坏等问题。从结构设计逻辑来看，该零件采用一体化铸造成型的主体框架，主体筒状流道部分做了同轴度公差约束，内壁预留精加工余量，保证后续与管路对接、密封件装配时的贴合精度，避免出现介质渗漏的问题。上部的双耳铰接座是整个部件的安装受力核心，铰接孔的中心距与流道轴线的平行度做了严格控制，保证瓣叶启闭过程中转动顺畅无卡滞，不会出现偏磨导致的密封失效。

　　侧面的小型凸台结构用于集成压力反馈接口或者限位触发组件，可根据实际工况加装传感器，实现启闭状态的信号采集，适配自动化控制系统的接入需求。从安装边界来看，主体流道的外圆直径适配常规工业管路的标准对接尺寸，端部预留密封槽安装位，可适配O型圈或者平垫密封形式，上部铰接座的安装孔位间距符合通用支架的安装孔距规范，不需要额外做定制化转接支架即可完成现场装配，降低现场改造的施工成本。

　　设计过程中优先考虑了铸造工艺的成型可行性，所有转角位置都做了铸造圆角处理，避免锐角位置出现浇铸不足、应力集中的问题，壁厚分布按照等强度原则做了梯度设计，流道承压区域壁厚适当加厚，铰接座受力位置做了局部加强筋结构，非受力区域适当减薄壁厚，在保证整体结构强度满足1.6倍额定工作压力的前提下，尽可能降低零件整体重量，减少铰接轴的承载负荷，延长瓣叶转动副的使用寿命。瓣叶的转动行程做了机械限位设计，全开状态下瓣叶贴合流道内壁，不会对介质流动造成额外的节流阻力，降低流道内的压力损失，全闭状态下瓣叶密封面与流道端面完全贴合，可实现零泄漏截流，适配对密封等级要求较高的流体输送场景。

　　在实际选型应用中，该结构可根据输送介质的特性更换对应材质的密封件，输送普通水性介质时采用丁腈橡胶密封即可满足需求，输送腐蚀性介质时可更换为氟橡胶密封，铸件本体也可根据工况压力等级选择铸铁、铸钢或者不锈钢材质，覆盖从低压润滑回路到中压工业流体管线的使用需求。结构的维护便利性也在设计阶段做了充分考量，铰接轴采用可拆卸的销轴结构，不需要整体拆解管路即可完成瓣叶、密封件的更换维护，日常巡检时仅需检查铰接位置的磨损情况、密封面的老化情况即可，大幅降低设备运维的时间成本。
