宇航星球表层采样滚筒输送取料结构

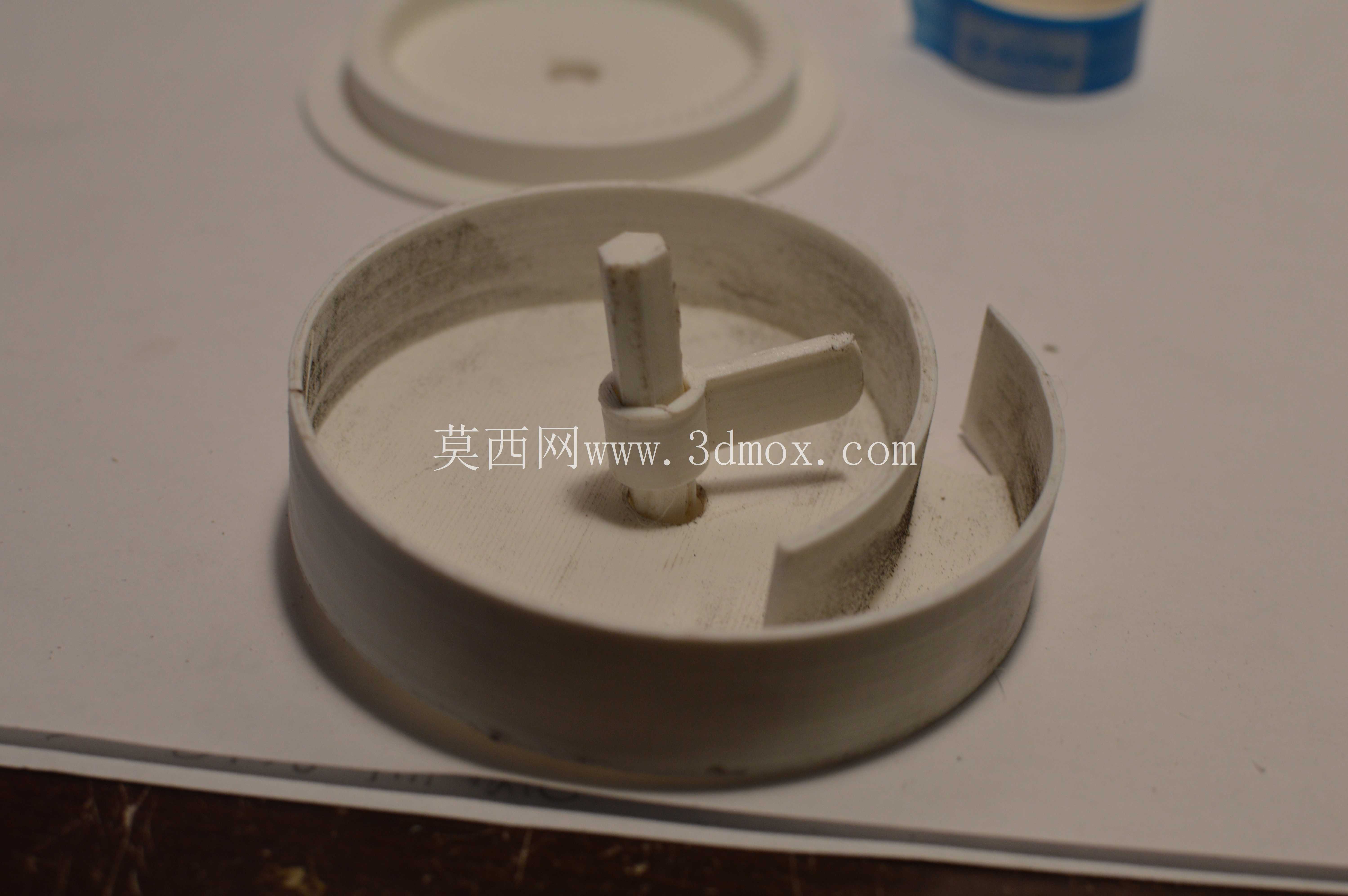

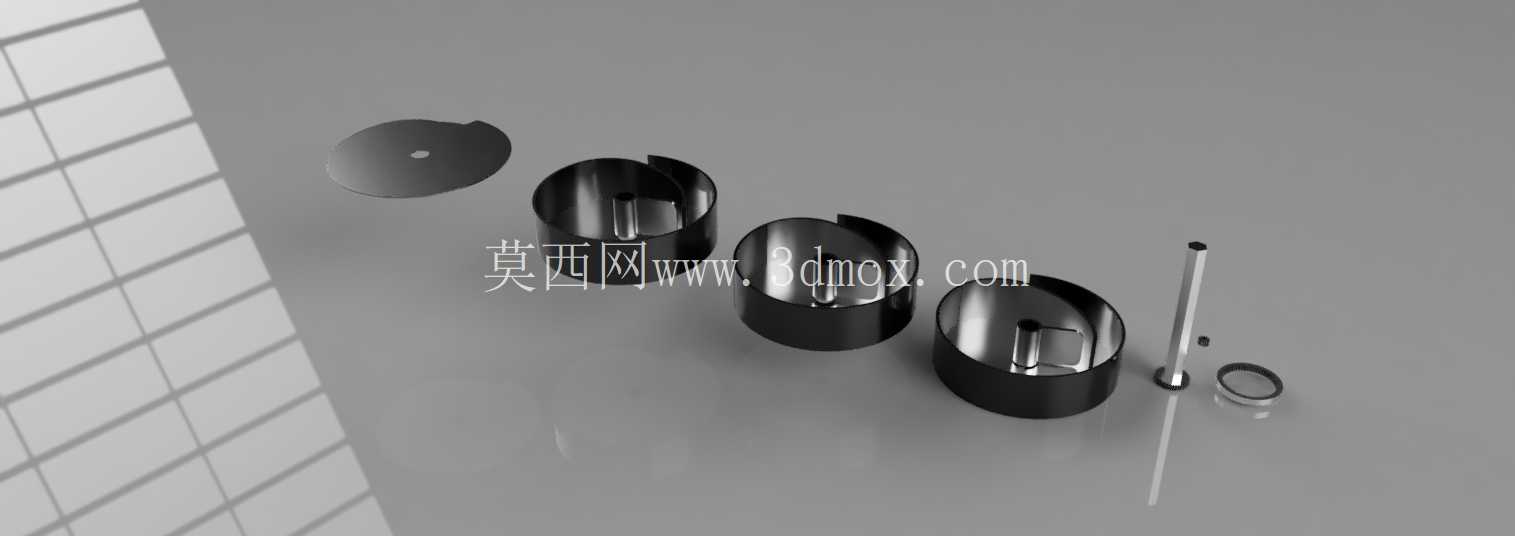

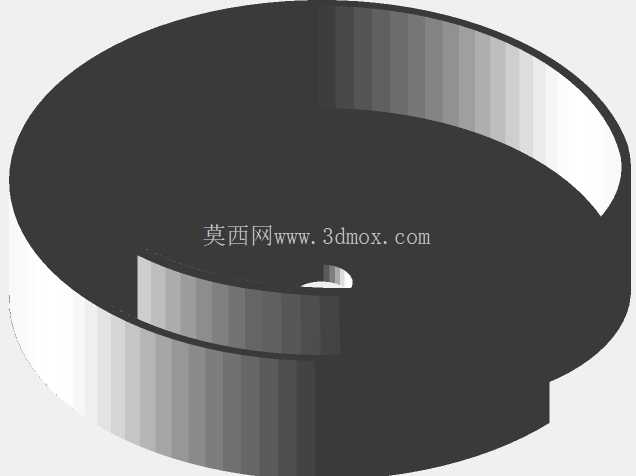

　　这套取料滚筒结构面向地外天体表层风化层采样作业场景设计，适配低重力、无大气环境下的松散颗粒物料采集需求，可搭载于星球巡视探测平台，完成表层月壤、火星风化层等松散颗粒物的采集、暂存与输送作业，避免传统铲取式结构在低重力环境下易出现的物料洒落、卡滞问题。整套结构以三个独立取料桶为核心采集单元，单个取料桶深度120mm，桶壁设置带弧度的挡料结构，当铲取结构切入风化层后，弧形壁可对铲入的物料形成围挡，减少低重力环境下的物料飘散损耗；每个取料桶中心设置带旋转六角形杆的蓄水池式暂存腔，转动桨叶可将铲入的风化层抬升至更高位置，桨叶与桶壁间预留均匀间隙，当桨叶转动抬料时，新进入的风化层可填充间隙，若出现物料结块卡滞，桶壁与物料间的摩擦力可推动铲面越过卡滞点，将结块物料推出铲取路径，避免结构堵转无法作业。

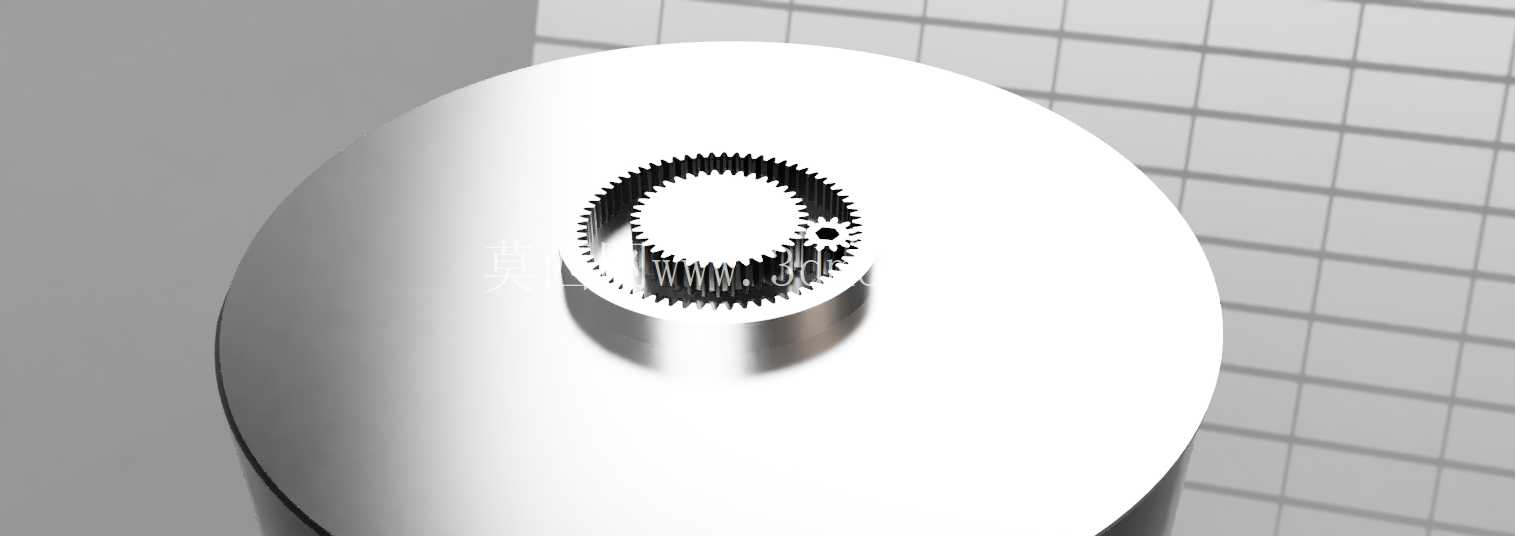

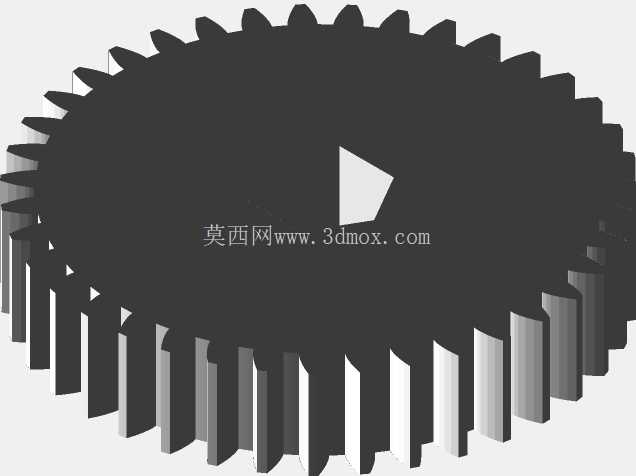

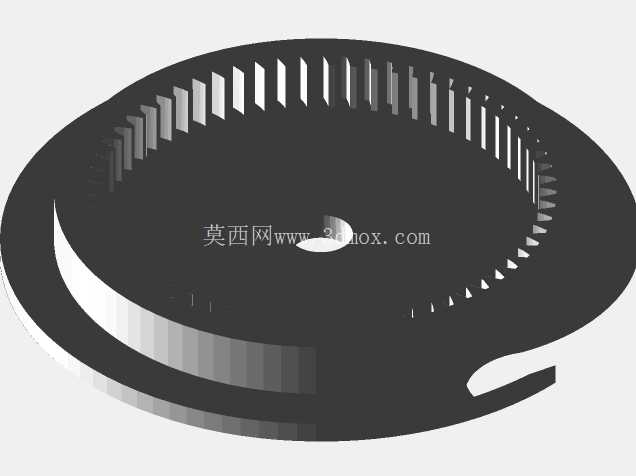

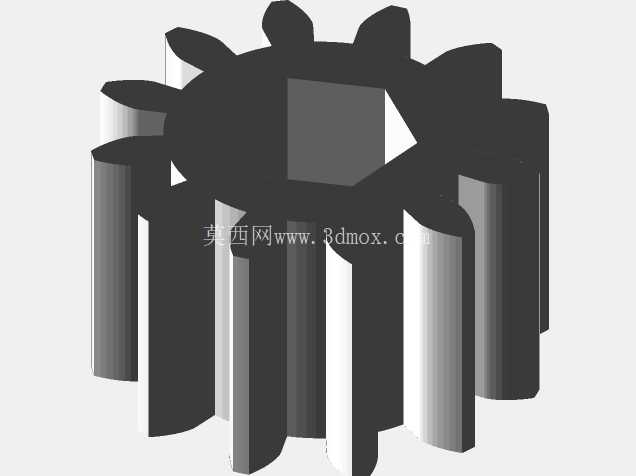

　　传动路径采用三级齿轮反向传动设计，中央六角轴作为核心枢轴，既承担每个取料桶与支撑臂的连接固定作用，也作为桨叶的动力传递轴；当滚筒沿一个方向旋转完成铲料动作时，六角轴通过三个依次啮合的齿轮带动桨叶沿相反方向转动，其中外齿轮为动力输入端，连接驱动源带动整个滚筒旋转，中心齿轮承担传动换向与扭矩分配作用，内齿轮与六角轴连接，驱动桨叶完成抬料动作，整套传动结构无额外冗余连杆，传动路径短，可在低重力环境下稳定传递扭矩，减少传动损耗。

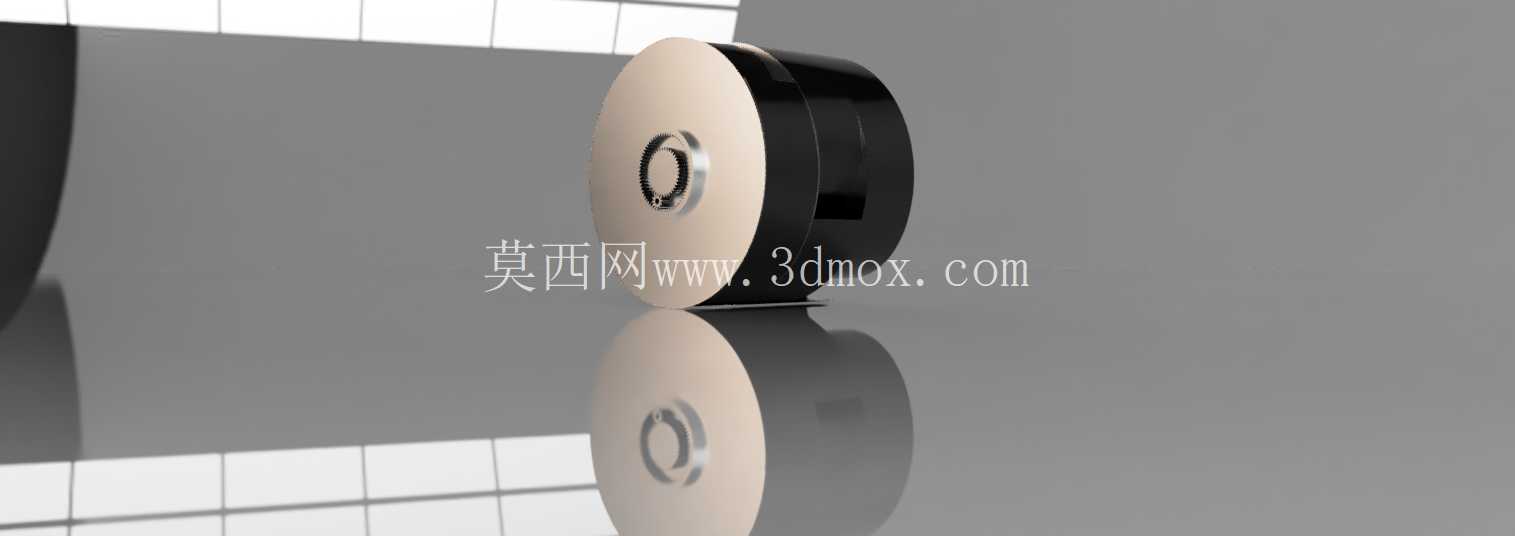

　　结构设计阶段充分考虑宇航作业的载荷限制，全尺寸原型整体重量控制在5公斤以内，转轴、桨叶、齿轮的啮合齿以及轴与桶壁的连接接口采用铝合金加工成型，兼顾结构强度与轻量化需求；取料桶的侧面采用碳纤维6K缎纹编织复合材料成型，表面光滑耐磨，可减少风化层颗粒在桶壁的粘附，降低物料残留对采集精度的影响；结构组装大量采用实心铆钉完成连接，尽可能减少额外连接件带来的重量增量，同时缩小结构间的拼接缝隙，降低岩石颗粒卡入缝隙导致结构失效的概率。整体滚筒不含传动端的长度为358.8mm，滚筒直径450mm，安装边界可适配中小型星球巡视器的前端搭载空间，无需对巡视器主体结构做大幅改造即可完成挂载。

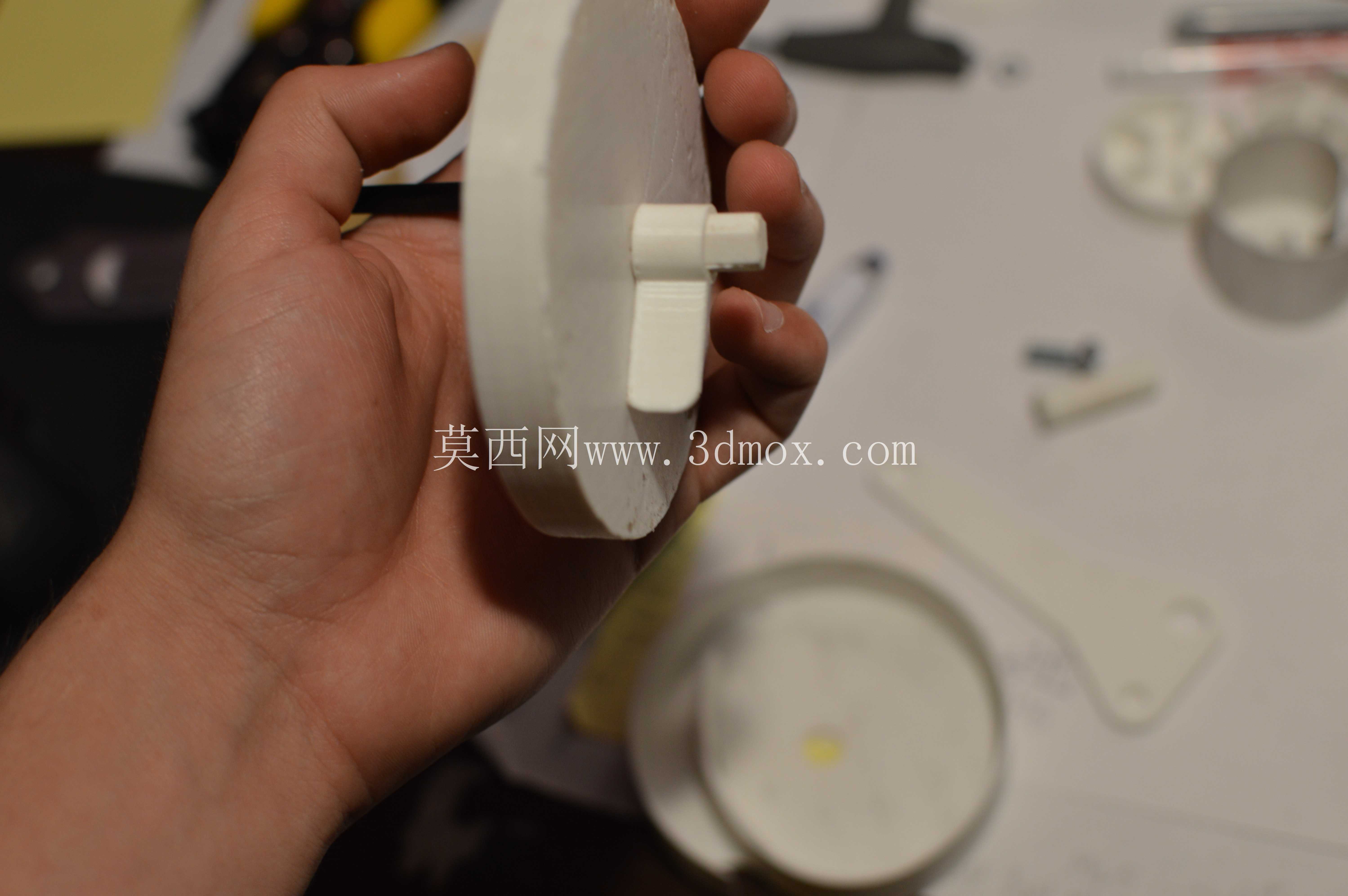

　　从作业逻辑来看，滚筒旋转过程中，取料桶依次切入风化层完成铲料，桨叶同步反向转动将桶内物料抬升至暂存腔，当取料桶旋转至卸料位置时，桨叶将暂存腔内的物料推送至样品输送通道，完成单次采样循环；在1/5比例原型的验证测试中，单桶单次采集可实现50%左右的容腔填充率，连续采集过程中无明显卡滞、物料洒落问题，可满足地外天体表层松散物料的连续采样需求。结构的所有运动部件均设置防尘密封间隙，适配风化层颗粒细小、易侵入传动间隙的作业环境，齿轮啮合面预留足够的磨损余量，可在无润滑条件下长期稳定作业，避免宇航环境下润滑材料挥发失效带来的传动故障。
