纽扣压制成型上下合模结构设计

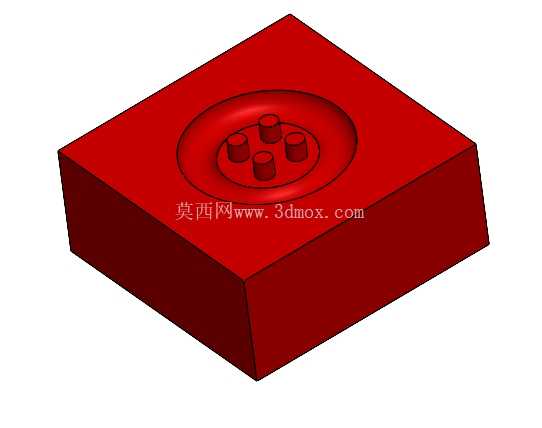

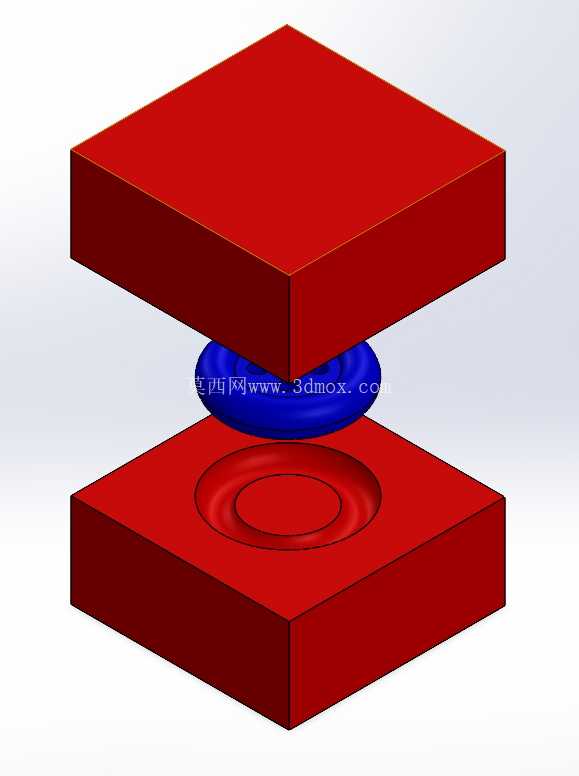

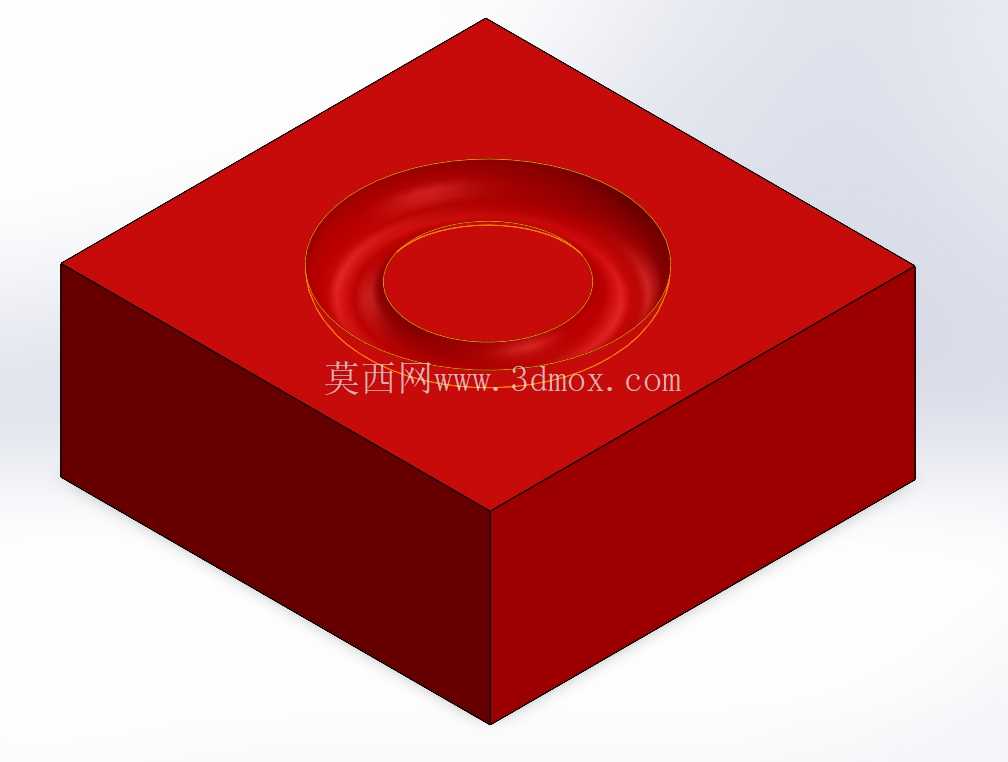

　　这套纽扣压制成型模具采用上下对开式合模结构，主要面向服饰配件领域的树脂、塑胶类纽扣批量压制成型工序，适配常规立式压力机的安装接口，可直接固定在通用压机工作台面上完成批量生产作业。下模部分直接集成纽扣的成型型腔，型腔轮廓完全匹配目标纽扣的外圆尺寸与表面弧度，型腔边缘做了0.2毫米的圆角过渡，避免合模时材料剪切飞边过厚，减少后续去毛刺工序的工作量。上模为平整压合面，合模时与下模型腔形成封闭的成型腔室，上下模的合模导向依靠模架自身的定位止口完成，止口配合间隙控制在0.05毫米以内，保证合模后上下模无错位偏移，避免成型后的纽扣出现壁厚不均、边缘错台的缺陷。

　　从结构布局来看，上下模架均采用方块式整体结构，模架本体厚度预留了足够的刚度余量，在额定合模压力下不会出现模架变形导致的型腔塌陷问题，模架的安装孔位按照通用压机的T型槽间距设计，无需额外加工转接板即可完成装夹，大幅缩短模具上机调试的周期。实际生产场景中，该模具可适配热压、冷压两种成型工艺，针对热固性树脂纽扣成型时，可在模架内部加装加热棒孔位，实现模温的精准控制，保证材料在型腔内充分流动填充；针对冷压成型的塑胶纽扣，可直接依靠压机压力完成材料压制成型，无需额外加热模块。

　　设计过程中重点考虑了脱模的便利性，下模型腔的脱模斜度设置为1度，既不会因为斜度过大导致纽扣成型尺寸超差，也能保证成型后纽扣可顺利从型腔中顶出，不会出现粘模、拉裂产品的问题。上下模合模时的闭合高度经过精准核算，适配常规10吨到25吨立式压力机的闭合行程范围，不需要调整压机的原有行程参数即可直接使用。型腔的表面粗糙度要求达到Ra0.8，保证成型后的纽扣表面光滑无划痕，不需要额外进行表面抛光处理即可直接进入后续的上色、打孔工序。模架的边角位置都做了倒角处理，避免模具搬运、安装过程中锋利边角划伤操作人员，符合工装设计的安全规范。

　　在成型精度控制上，型腔的尺寸公差按照IT7级精度设计，可保证同批次生产的纽扣尺寸一致性误差控制在0.1毫米以内，满足服饰配件的装配互换要求。这套模具的结构没有复杂的抽芯、侧滑块机构，整体结构简单可靠，日常维护只需要定期清理型腔表面的残留料渣、检查合模面的贴合度即可，不需要复杂的维护保养流程，适合中小批量的纽扣生产场景使用，也可作为同类小型圆盘类压制成型零件的模具设计参考，通过更换下模型腔镶件即可快速适配不同尺寸、不同表面造型的纽扣产品生产，具备一定的通用拓展能力。上下模的合模面做了平面度研磨处理，合模后分型面的间隙控制在0.02毫米以内，可有效减少压制成型过程中的飞边产生，降低原材料的损耗。
