Fortus打印机配套一体式喷嘴收纳盒

在工业级FDM3D打印的日常生产场景中，喷嘴作为直接决定成型精度、出丝稳定性的核心消耗件，其日常收纳、分类存放一直是车间运维容易忽略的细节。不少加工车间的打印喷嘴随意放置在工具盒内，不同孔径、不同适配机型的喷嘴混放，不仅取用的时候需要反复翻找耽误生产节拍，外露的喷嘴尖端还容易被磕碰损伤，或是沾附上车间内漂浮的粉尘、料屑，下次装机前需要反复清理，甚至会因为残留杂质堵塞流道造成打印报废。这款适配Fortus系列工业打印机的TipBox收纳结构，正是针对这类实际运维痛点做的定向设计，完全贴合打印车间的实际使用需求。

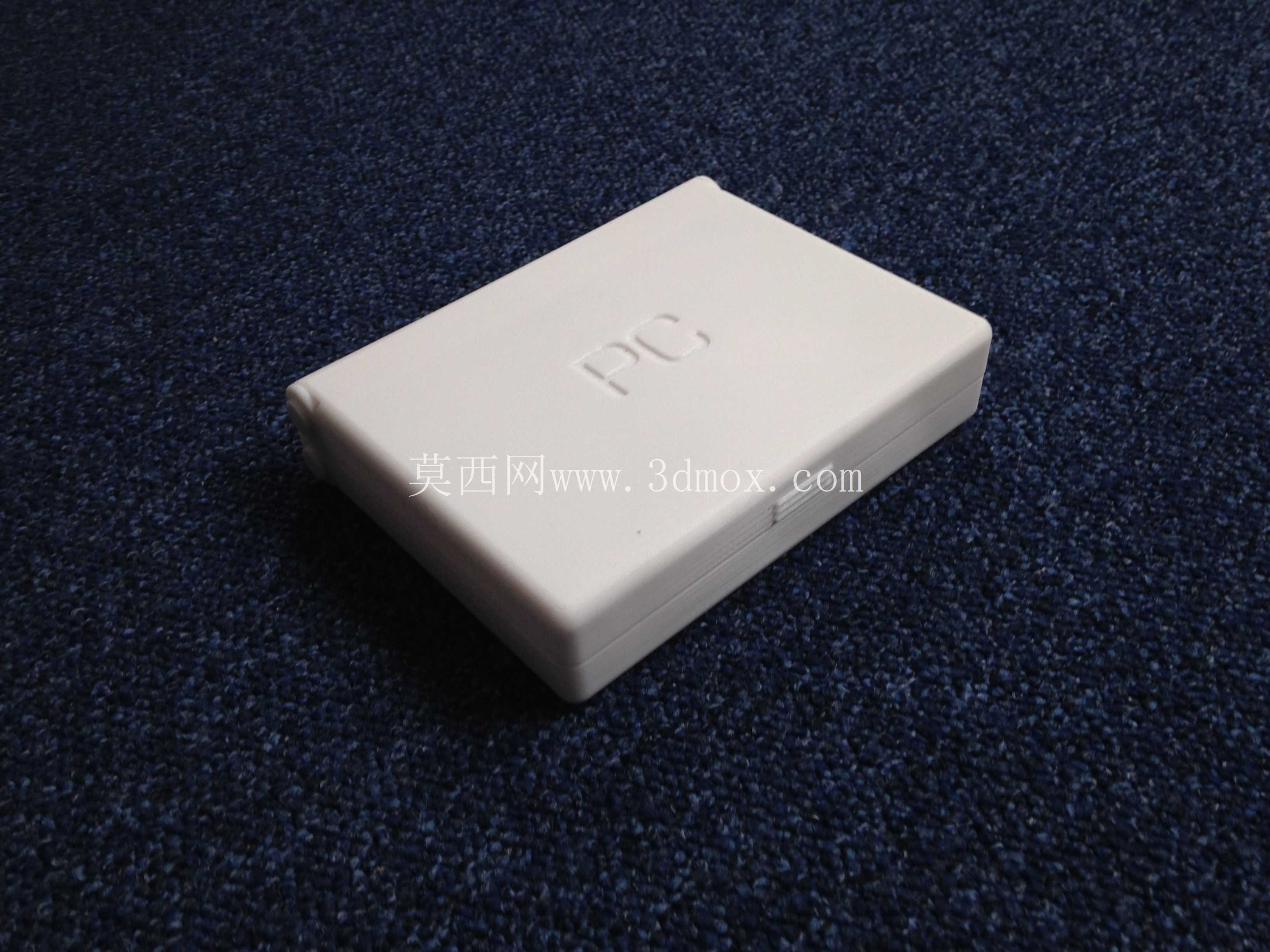

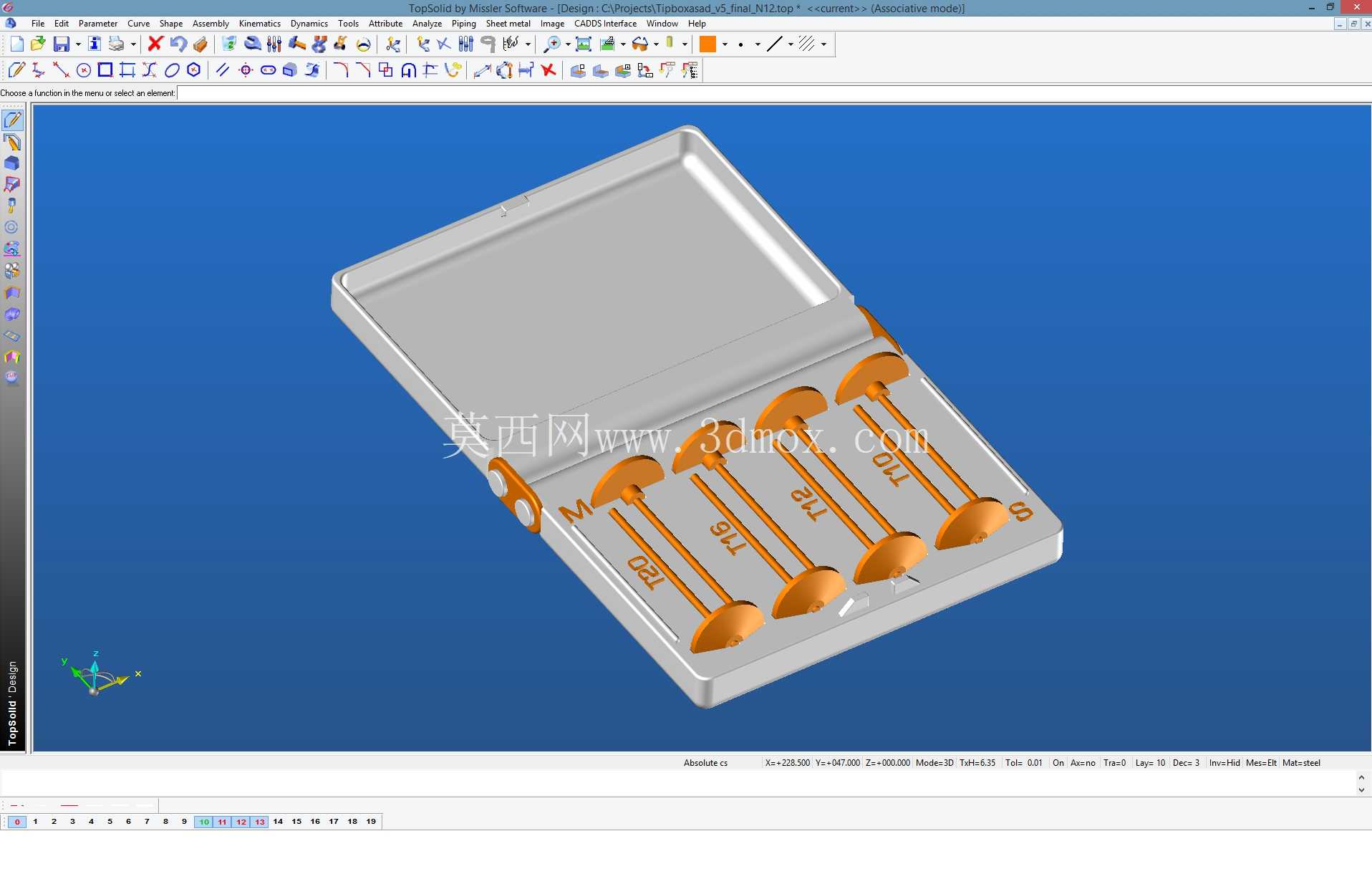

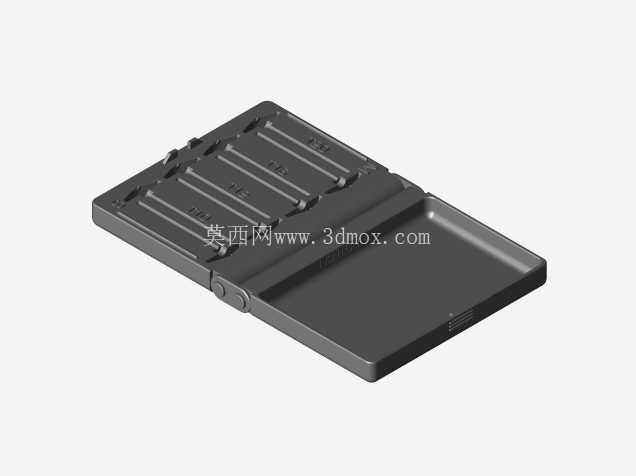

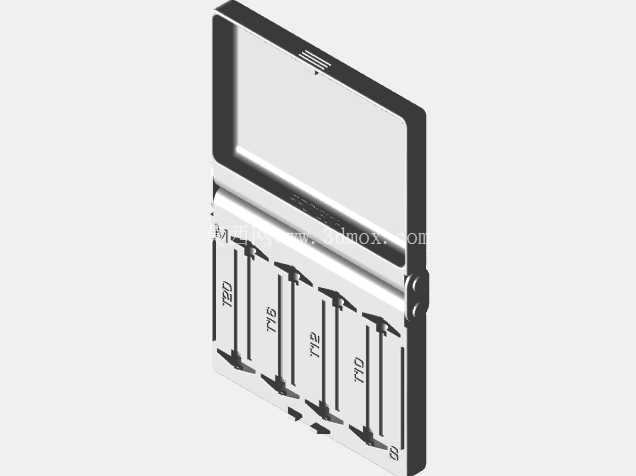

整个收纳结构采用一体化的铰接设计，没有额外装配的金属合页或者卡扣零件，盒体与盒盖通过一体成型的薄壁柔性铰链连接，这种设计思路完全适配可溶性支撑材料的打印工艺，在层高设置为0.178的PC材料打印参数下，打印完成后不需要额外做支撑拆除的后处理工序，可溶性支撑可以完全溶解脱离，铰链部位的薄壁结构在打印完成后直接具备弯折弹性，不需要额外做铰接装配，也不存在合页脱落、卡扣断裂的后期维护问题，打印完成即可直接投入使用，大幅降低了配件本身的制作成本与后处理工作量。

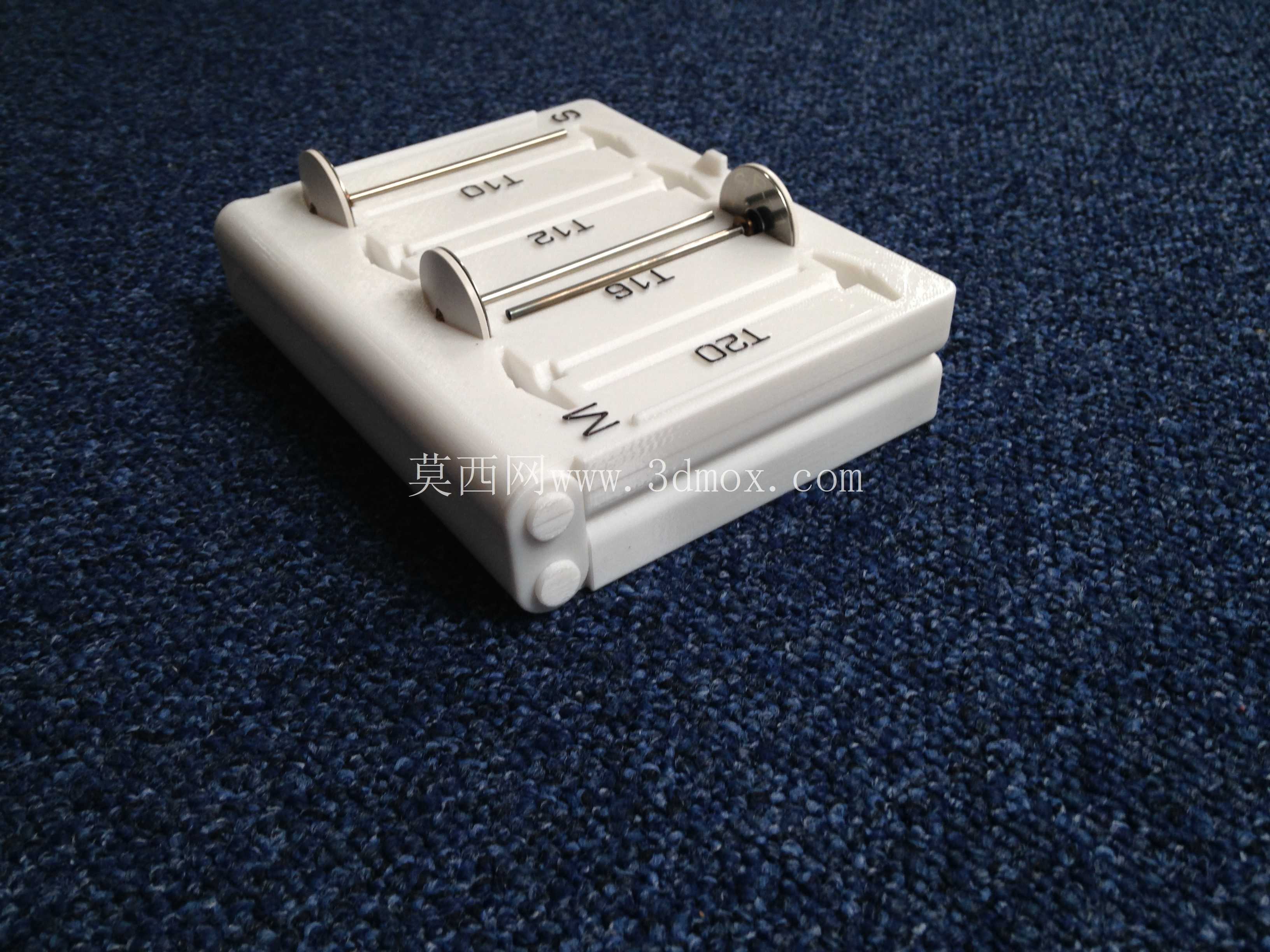

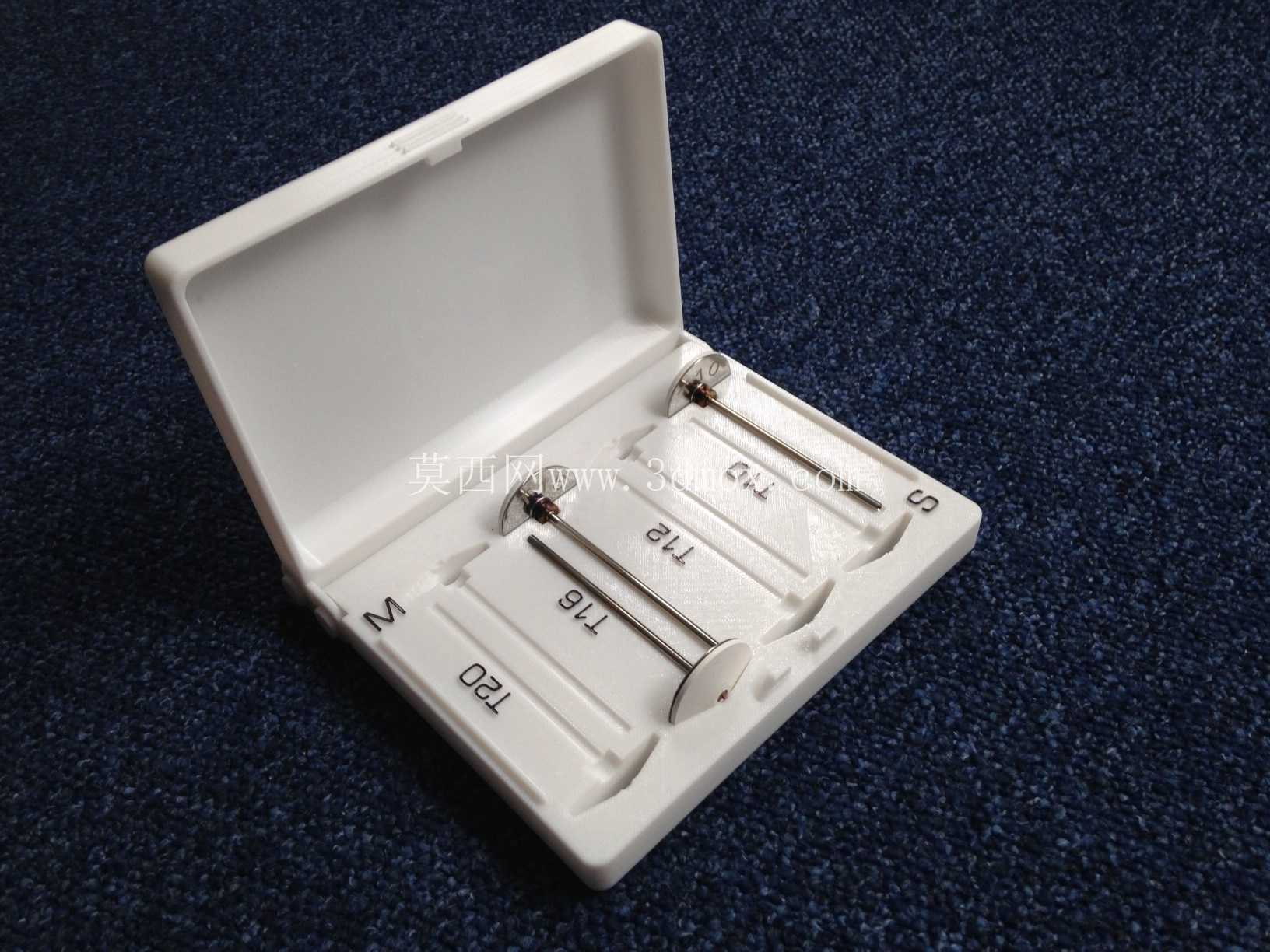

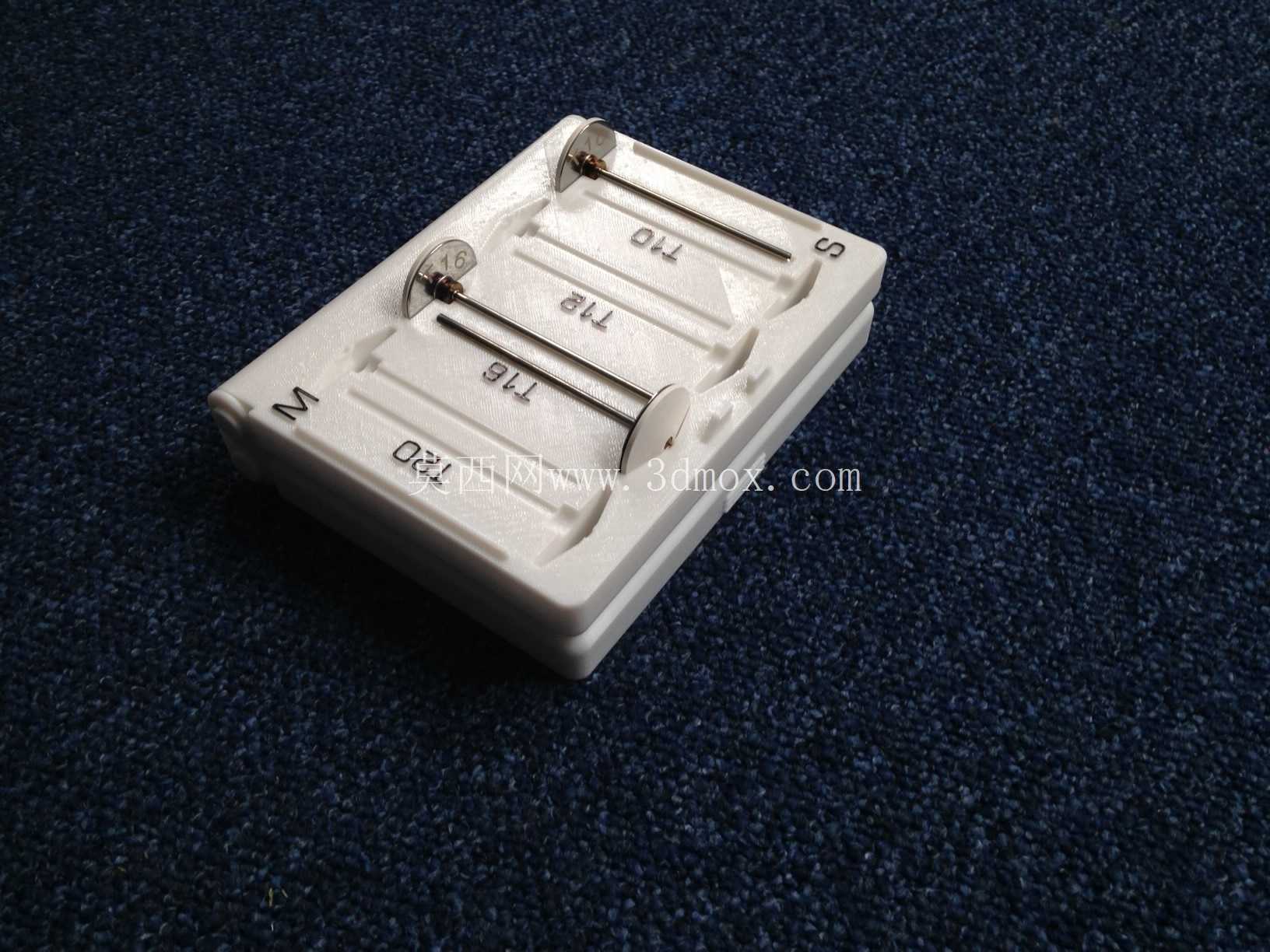

从功能分区来看，盒体内腔做了对应不同规格喷嘴的独立卡位槽，每个槽位的尺寸都匹配Fortus打印机常用的不同孔径喷嘴的外形轮廓，卡位槽旁预留了标识区域，可以直接标注对应喷嘴的孔径、适配材料类型，取用的时候可以直接对应拿取，不需要反复比对规格。盒盖闭合后，每个卡位槽都有对应的限位凸起，能够将喷嘴牢牢固定在槽位内，即使收纳盒被挪动、倾斜甚至不慎掉落，内部的喷嘴也不会相互碰撞、混位，避免喷嘴尖端被磕碰损坏。盒体的边缘做了圆弧过渡处理，没有尖锐的棱角，日常拿取的时候不会划伤操作人员的手部，也不会刮碰到打印设备的外壳或者操作台面。

从安装与放置的边界尺寸来看，整个收纳盒的外形尺寸经过优化，既可以直接放置在Fortus打印机的操作侧台面上，不占用设备的操作空间，也可以适配车间常用的工具挂板卡槽，直接挂置在设备旁的挂板上，取用的时候不需要弯腰翻找工具柜。盒体的壁厚经过受力校核，日常放置、拿取过程中不会因为轻微挤压产生变形，铰链部位的弯折寿命经过反复验证，日常开合数百次也不会出现断裂或者弹性失效的问题。

在实际打印生产的运维流程中，这类专用收纳结构能够有效规范喷嘴这类精密小配件的存放管理，减少因为配件混放、磕碰造成的耗材浪费与生产中断，尤其是在多台工业打印机同时运行的车间场景下，每个机位配套一个对应规格的喷嘴收纳盒，能够帮助运维人员快速梳理不同设备的配件储备情况，提前做好易损件的备货规划，避免因为喷嘴损坏找不到替换件造成的设备停机等待。同时这种一体化打印的收纳结构，本身也可以作为3D打印工艺验证的典型样件，用来验证薄壁铰链结构的打印参数、可溶性支撑的剥离效果，以及PC材料在薄壁结构下的力学性能表现，为其他一体化铰接结构的设计打印提供参数参考。

不同于通用型的零件收纳盒，这款结构完全针对Fortus打印机的喷嘴尺寸做了适配，没有多余的空间浪费，每个卡位的尺寸都刚好卡住对应喷嘴的安装位，既不会因为间隙过大造成喷嘴晃动，也不会因为间隙过小导致喷嘴取放困难。盒盖闭合后具备一定的防尘效果，能够减少车间内的漂浮料屑、粉尘附着在喷嘴的流道入口处，降低喷嘴装机前的清理工作量，也减少杂质进入流道造成堵头的概率。
