FDM3D打印机Z轴位置刻度指示装置

在桌面级FDM3D打印机的日常调试与运维场景中，Z轴的位置判断一直是容易被忽略但影响操作效率的细节。多数入门级桌面机型仅靠屏幕数值反馈Z轴高度，手动调平、更换喷嘴、清理平台残留耗材时，操作人员很难直观判断丝杆的实时升降位置，尤其是断电重启后屏幕数值丢失的情况下，手动转动丝杆调整高度时没有直观参考，很容易出现平台移动超程、喷嘴刮蹭平台的问题。这款Z轴指示装置正是针对这类实际使用痛点设计，直接适配常规42型步进电机与T8丝杆的传动组合，不需要改动原有设备的电路与结构，仅靠机械结构就能实现Z轴位置的直观可视化反馈。

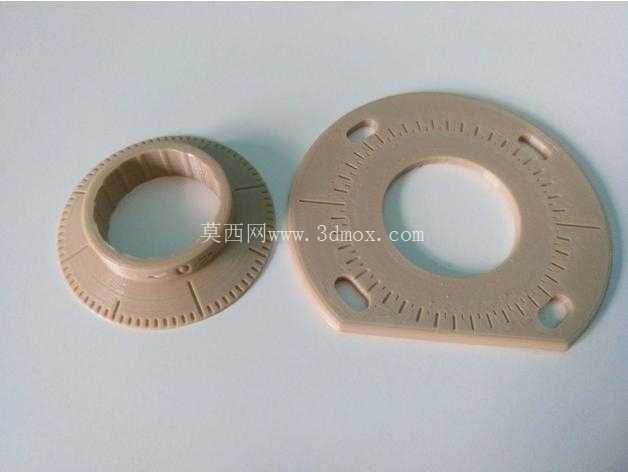

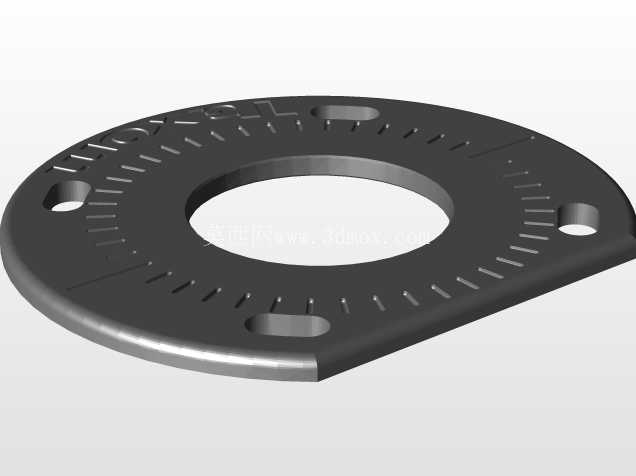

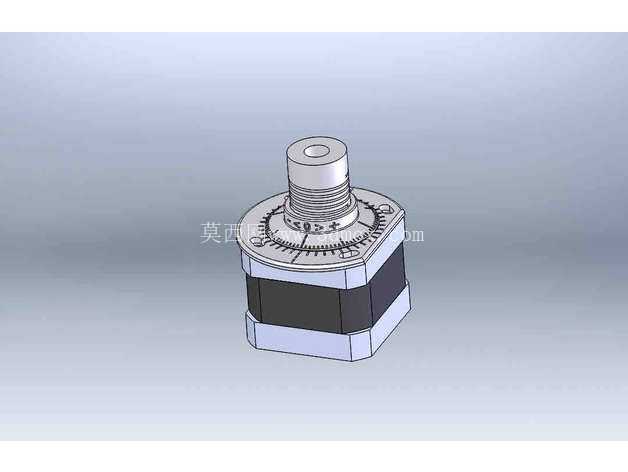

从结构设计逻辑来看，整个装置采用分体嵌套式结构，核心分为固定底座与转动刻度盘两个部分。固定底座直接卡接在Z轴步进电机的上端面，依托电机外壳的安装止口做定位，不需要额外打孔或者加装固定件，安装时对准电机端盖的平面卡入即可，不会与电机的出线端、丝杆联轴器产生干涉。转动刻度盘的内孔直接与T8丝杆的光轴段做过渡配合，跟随丝杆同步转动，刻度盘与固定底座之间预留0.2mm的轴向间隙，既不会因为摩擦产生额外的转动阻力，也不会因为设备运行的振动出现松脱偏移。

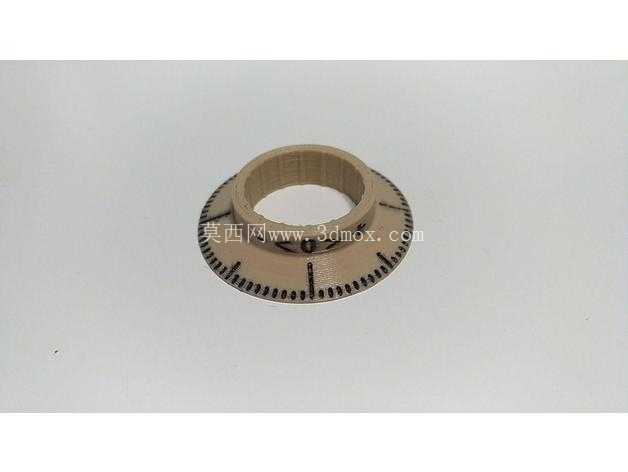

安装边界方面，这款指示装置完全适配市面上主流桌面级FDM机型的Z轴布局，整体轴向高度仅12mm，径向最大直径48mm，安装后不会超出Z轴电机的原有安装轮廓，不会和X轴横梁的运动路径产生干涉，也不会影响Z轴限位开关的正常触发。针对不同导程的T8丝杆，刻度盘的刻度可以在打印完成后自行标记，常规2mm导程、4mm导程、8mm导程的丝杆都能通过对应刻度换算实现高度读数，打印完成后用永久性记号笔沿着刻度基准线绘制标识即可，不需要提前在模型上做蚀刻刻度，能适配更多不同参数的机型。

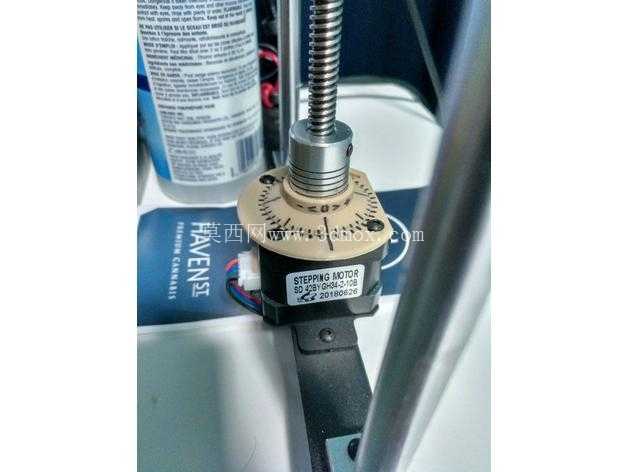

实际使用过程中，当Z轴步进电机驱动丝杆转动带动平台升降时，刻度盘会跟随丝杆同步旋转，操作人员不需要观察屏幕数值，直接看刻度盘相对于固定底座基准线的转动角度，就能快速判断Z轴的升降距离，手动转动丝杆调平的时候，可以通过刻度的转动量精准控制平台的升降幅度，避免单次调整幅度过大导致喷嘴压坏平台或者离得太远无法出丝。尤其是在断电状态下手动调整Z轴位置时，这套机械指示结构完全不需要供电就能提供位置参考，比单纯靠手感或者肉眼观察平台间隙的调试方式效率提升明显。

结构细节上，刻度盘的外圈做了防滑滚花设计，需要手动转动丝杆的时候，可以直接捏住刻度盘带动丝杆旋转，不需要额外借助扳手去拧联轴器，操作更顺手。固定底座上预留了基准线标识位，安装时可以将基准线对准设备的正面方向，方便操作人员站在设备正前方就能直接读取刻度。整个装置的受力完全依托电机端盖与丝杆的配合面，没有额外的受力点，长期运行不会出现形变或者移位，3D打印采用常规PLA或者PETG材料制作就能满足使用强度要求，不需要更高强度的工程材料，制作成本极低。

从设备适配的通用性来看，这套结构不需要针对特定机型做定制修改，只要是采用42型步进电机搭配T8丝杆传动的Z轴结构，不管是悬臂式结构、龙门式结构还是CoreXY结构的3D打印机，都能直接安装使用，不需要调整原有设备的任何结构参数。日常运维中，更换Z轴丝杆、调整电机安装位置之后，只需要重新对准刻度基准线就能继续使用，不需要重新校准刻度参数，维护成本极低。
