适配PolySmart纸板线轴的3D打印适配结构

在FDM 3D打印的日常生产作业中，耗材线轴的适配问题一直是影响多色打印、连续供料稳定性的常见痛点，尤其是不同品牌推出的纸板线轴产品，往往因为内径尺寸、端面结构的细微差异，无法直接匹配拓竹AMS这类自动供料系统的线轴卡位，容易出现供料卡顿、线轴窜动、残料堆积无法用尽的问题，这款适配结构正是针对这类场景做的定向优化设计。

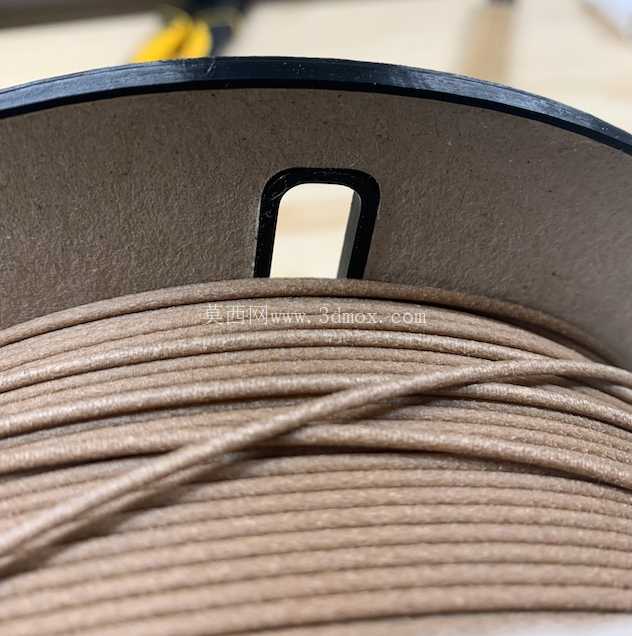

从实际使用场景来看，目前不少耗材厂商为了降低包装成本、减少塑料废弃物，开始推广纸板材质的PLA耗材线轴，PolySmart系列的纸板线轴就是其中比较常见的一款，但这类线轴的内径尺寸比常规Polymaker线轴稍大，原有适配Polymaker线轴的卡位结构无法直接卡紧，加上这类线轴的灯丝量规位置距离中心轴过近，装在AMS系统上运行到耗材尾段时，残留的耗材容易因为卡位干涉堆在中心区域，既会造成耗材浪费，严重时还会拉扯送料管导致送料步进电机失步，出现打印断料、层纹错位的问题。这款适配结构直接套在原有AMS线轴卡位上，不需要对设备本身做任何改装，就能兼容尺寸偏大的PolySmart纸板线轴，解决卡紧和残料避让的问题。

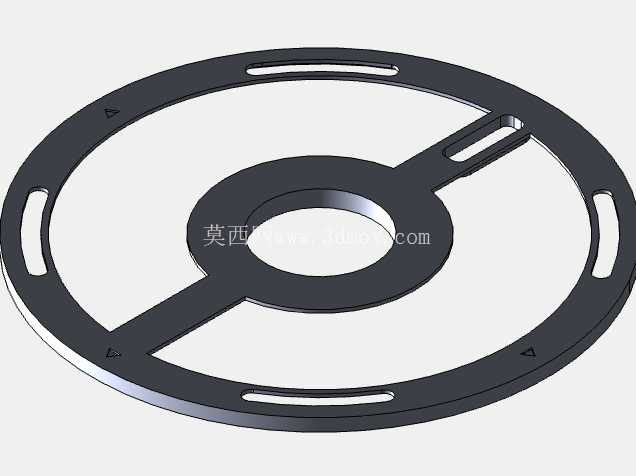

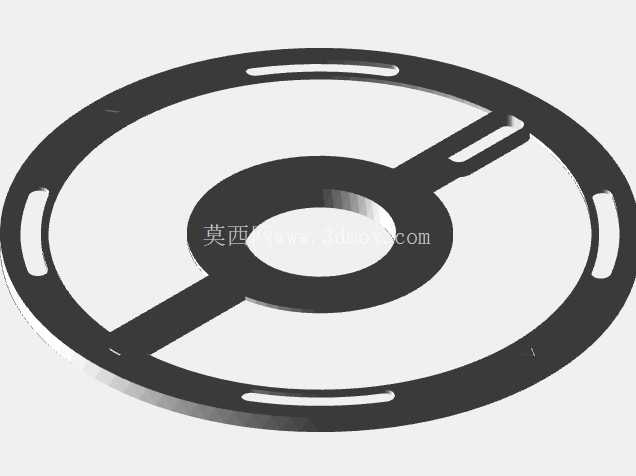

设计思路上没有做多余的冗余结构，整体采用圆盘式的环形主体，和线轴端面的接触区域做了均匀分布的卡位凸台，刚好对应纸板线轴端面上的预留开槽，安装时对准槽位推入就能完成周向定位，不会出现线轴和适配器之间相对打滑的问题。环形主体的中心孔完全匹配原有AMS线轴座的安装尺寸，不需要额外调整卡位的松紧度，拆装逻辑和原装线轴完全一致，不会增加用户的操作学习成本。考虑到3D打印制作的便利性，整个结构没有设计支撑需求的悬空结构，采用PLA材料打印时不需要添加支撑，打印完成后只需要简单去除毛边就能直接使用，打印时长控制在两小时以内，单件耗材用量不到20克，制作成本极低。

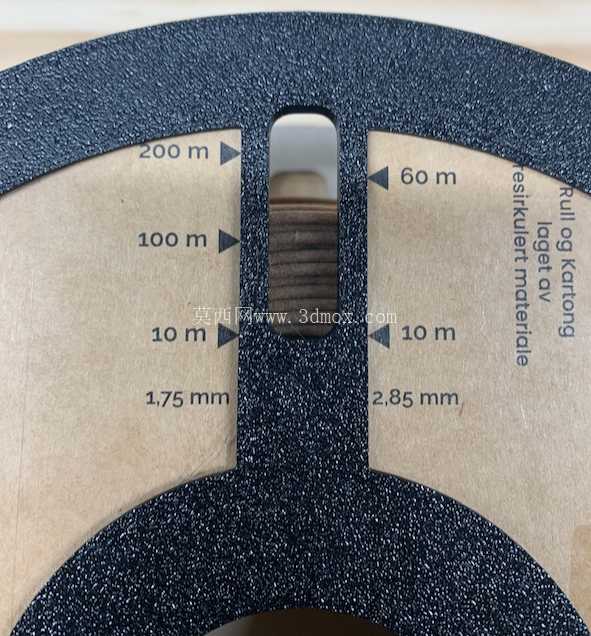

安装边界方面，适配器的整体外径比PolySmart纸板线轴的中心安装区域外径小2毫米，不会和线轴端面的标签、条码区域产生摩擦，避免长时间转动磨损标签导致纸屑掉入供料系统。厚度方向控制在5毫米，安装后不会额外占用线轴仓的横向空间，不会影响相邻线轴的正常安装转动。边缘位置做了R1的圆角过渡，没有尖锐的棱角，安装时不会刮伤纸板线轴的端面，也不会割伤操作人员的手指。针对残料堆积的问题，适配器靠近中心孔的位置做了一圈下沉式的避让槽，当耗材用到最后几圈时，灯丝会顺着避让槽的弧度自然送出，不会被适配器的端面顶住，能够将耗材残留量控制在10厘米以内，大幅减少耗材的浪费。

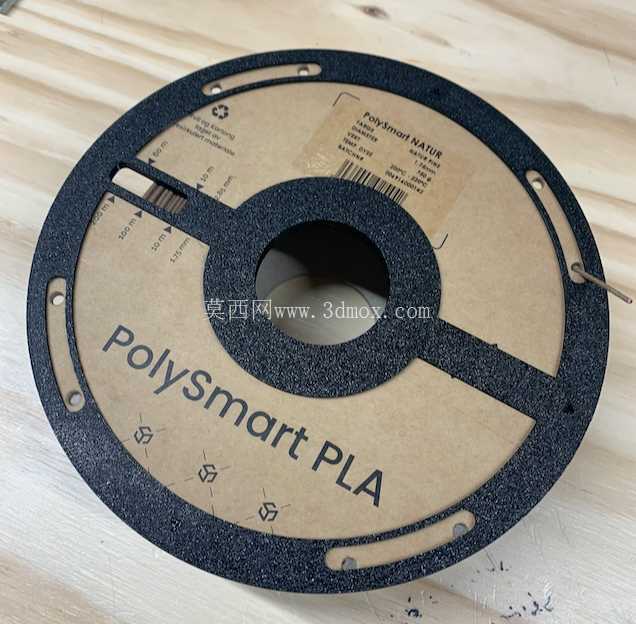

实际装机测试时，将适配器卡入AMS线轴座后，再把PolySmart纸板线轴对准卡位凸台装到位，转动线轴检查没有卡顿、窜动的问题，连续跑完三卷不同颜色的PLA耗材，全程没有出现送料卡顿、线轴偏移的问题，尾段残料都能正常送料至耗尽，没有出现之前残料堆积卡滞的情况。和市面上其他通用线轴适配器相比，这款结构专门针对PolySmart纸板线轴的端面开槽做了对位凸台，周向固定更可靠，不会因为长时间正反转出现松脱的问题，同时避让槽的尺寸完全匹配该款线轴的灯丝量规位置，避让精度更高，不会出现干涉残料的问题。对于经常使用PolySmart系列纸板线轴、配备AMS自动供料系统的3D打印从业者来说，这款适配结构能够有效解决耗材适配的痛点，提升连续打印的稳定性，减少因为线轴适配问题导致的打印故障。
