带传动轮组移动式电动铡草搅拌设备

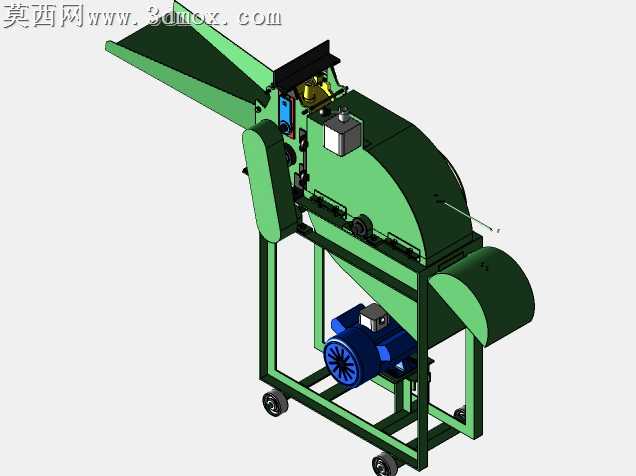

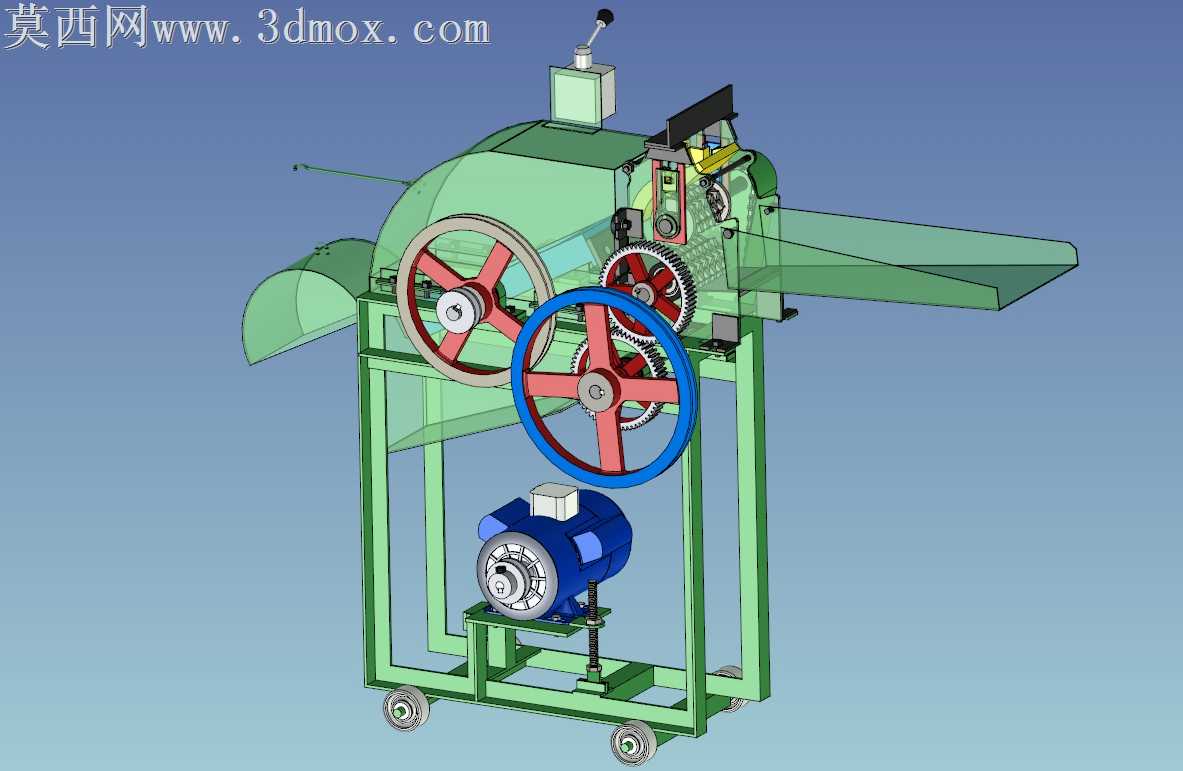

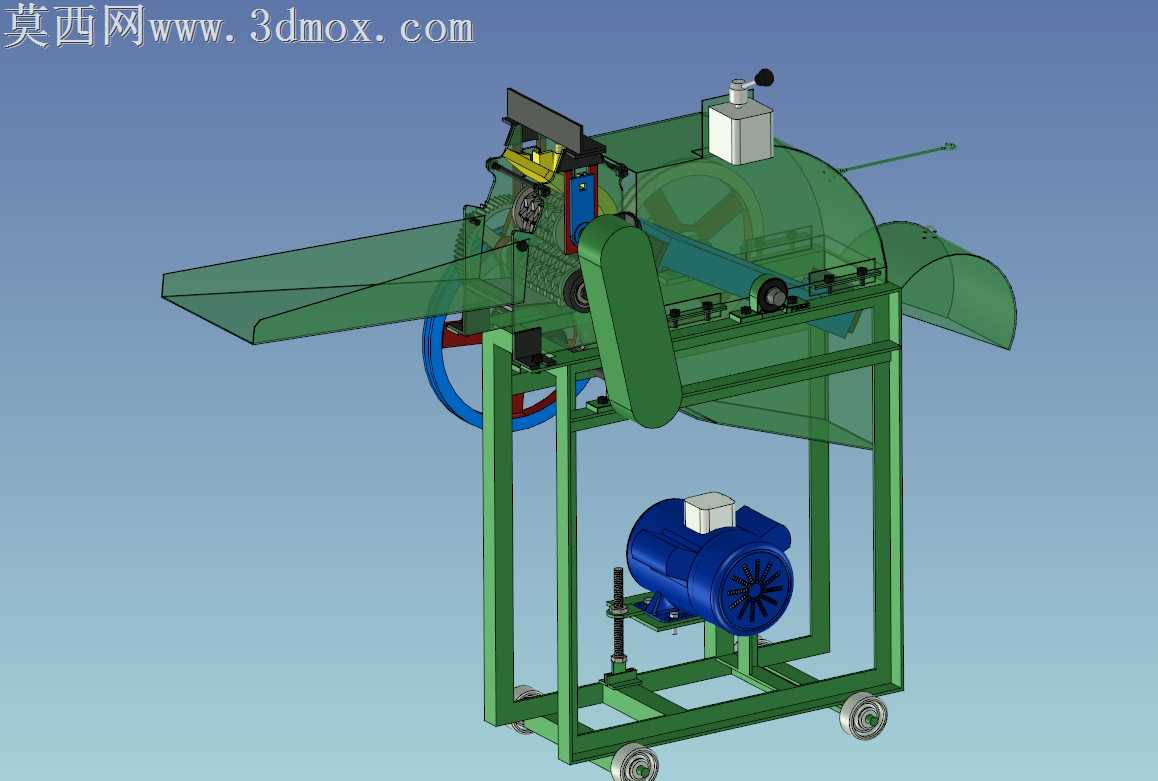

本作品为农用加工类机械设备三维建模成果，整体采用机架承载式布局设计，建模过程中严格遵循机械设计装配逻辑，先完成底部带脚轮的方管焊接机架建模，机架采用等边角钢与矩形方管拼接的框架结构，预留电机安装位、传动组件避让空间与上部作业腔体安装基准，脚轮采用万向带刹结构建模，还原真实移动作业设备的移动与固定需求。动力单元采用立式电动机建模，还原电机外壳散热筋、接线盒、输出轴端的细节特征，电机通过安装座与机架底部的可调张紧结构连接，建模时保留张紧螺栓、调节滑轨的结构细节，可直观展示皮带张紧度调节的实现逻辑。传动系统采用多级传动组合设计，包含皮带轮传动与齿轮传动两部分，大直径带轮采用轮辐式结构建模，还原轮缘、轮辐、轮毂的分层结构，不同直径的带轮通过平键与传动轴连接，齿轮组采用渐开线标准齿形建模，还原齿轮啮合的传动比匹配关系，传动路径从电机输出端经皮带传递至中间轴，再经齿轮组变速后传递至作业腔体内部的执行机构，所有传动轴均配套建模轴承座与轴端挡圈，还原真实的轴系固定方式。上部作业腔体采用半透明护罩材质渲染，可直观展示内部送料、切碎、搅拌的结构布局，入料端设计倾斜式喂料槽，出料端设置导向出料罩，腔体顶部设置操作手柄与控制盒，还原设备操作控制的布局逻辑。渲染阶段采用工业蓝渐变背景，金属材质部件赋予碳钢哑光金属质感，护罩部分采用半透明绿色工程塑料材质，带轮分别赋予红色、蓝色的漆面材质区分不同传动级，电机外壳赋予蓝色烤漆质感，整体渲染效果层次分明，可清晰展示设备的内外结构组成与传动逻辑，建模过程中所有配合面均保留合理的装配间隙，符合实际机械加工与装配的工艺要求，整体结构紧凑，传动路径清晰，可用于农用机械设备的结构展示、原理教学与改进设计参考。
