多孔排布侧置快接接口工业箱体结构

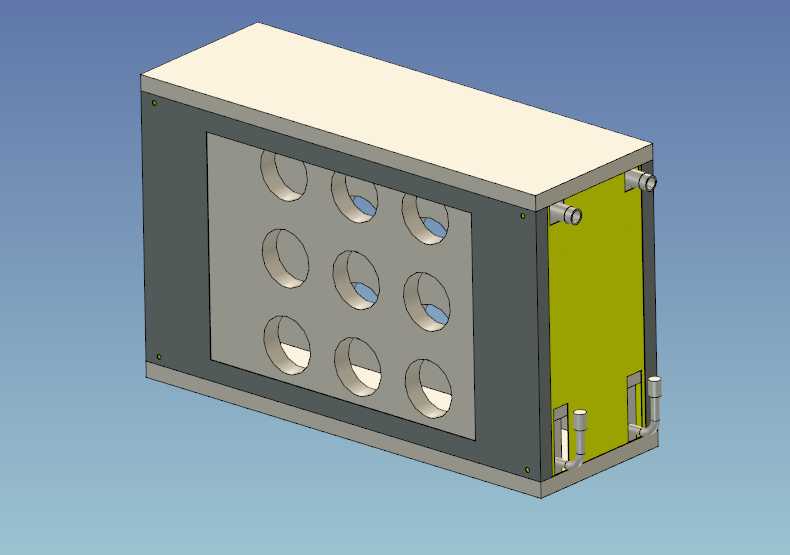

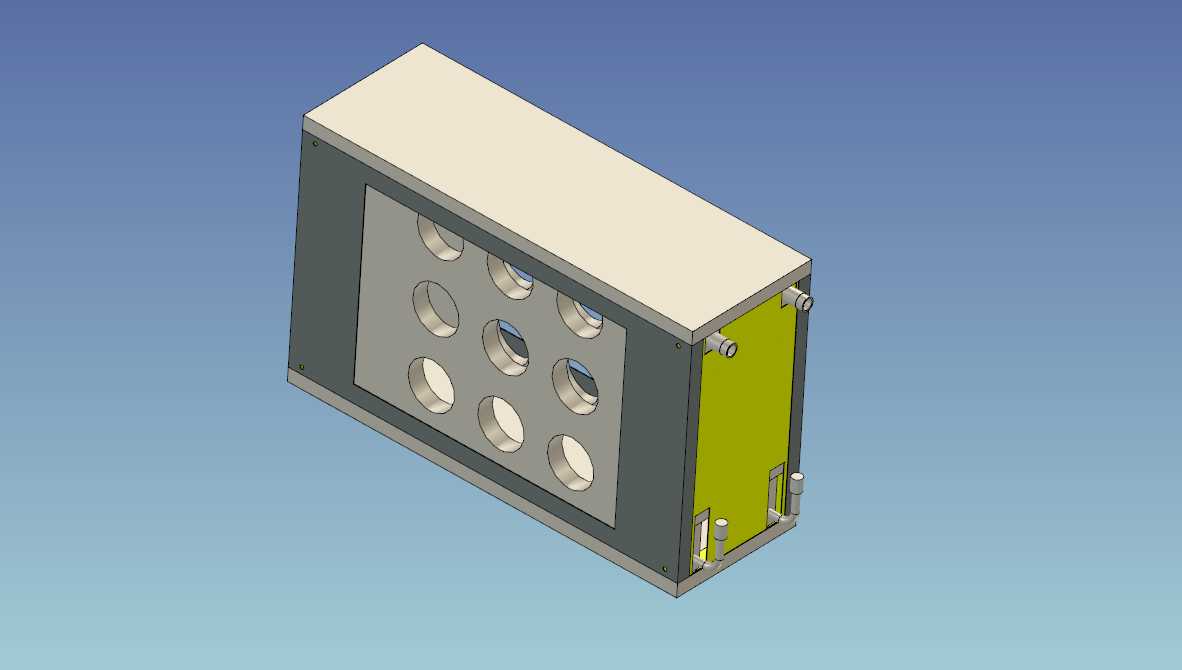

这款箱体结构在工业现场多作为小型功能单元的集成载体使用，常见于自动化产线的工位旁侧、检测设备的内置功能模块区，或是小型独立工控装置的防护外壳，承担内部元器件承载、外部接口规整、作业干扰隔绝的实际作用。从结构设计逻辑来看，整体采用长方体钣金拼焊成型思路，主体框架由折弯钣金件拼接固定，相邻板件间通过折边咬合加紧固件锁合的方式保证连接强度，既兼顾了壳体的结构刚性，也能在后期维护时快速拆解对应侧板，无需整体拆卸外壳。正面区域做了内凹式面板设计，面板上按三行四列的矩阵规则排布圆形通孔，这些孔位可根据实际使用需求安装航空插头、信号指示灯、操作按钮或是气路快插接头，矩阵排布的方式能让外接管线走向规整，避免多线路交叉干扰，也方便现场操作人员快速识别对应接口功能。箱体一侧设置了明黄色的可拆卸侧板，侧板上预留了两个带弯折防护的快接接口安装位，接口处加装的金属弯管结构可以对引出的线缆或气管起到导向防护作用，避免管线在箱体边角处长期弯折出现破损，明黄色的配色也能在设备整体布局中快速标识该侧为管线接驳侧，降低现场接错线路的概率。箱体底部预留了四个带安装孔的固定支脚，支脚高度经过适配设计，既可以保证箱体底部与安装面之间留有足够的散热间隙，也能通过螺栓直接固定在设备机架台面或是墙面安装支架上，安装边界适配常规工业铝型材机架的孔位间距，无需额外做转接板加工。壳体所有外露棱边都做了折弯倒钝处理，避免安装维护过程中划伤操作人员，面板与主体框架的接缝处预留了密封胶条安装槽，可根据使用场景加装密封胶条，满足一般工业场景下的防尘防溅要求。内部预留了多层安装导轨的固定位，可根据内置元器件的尺寸灵活调整安装层间距，适配不同规格的电气元件、小型气路组件或是信号处理模块的安装需求，整体结构没有冗余设计，所有结构特征都围绕现场安装、使用、维护的实际需求设置。
