多层轮轴组合式传动齿轮结构

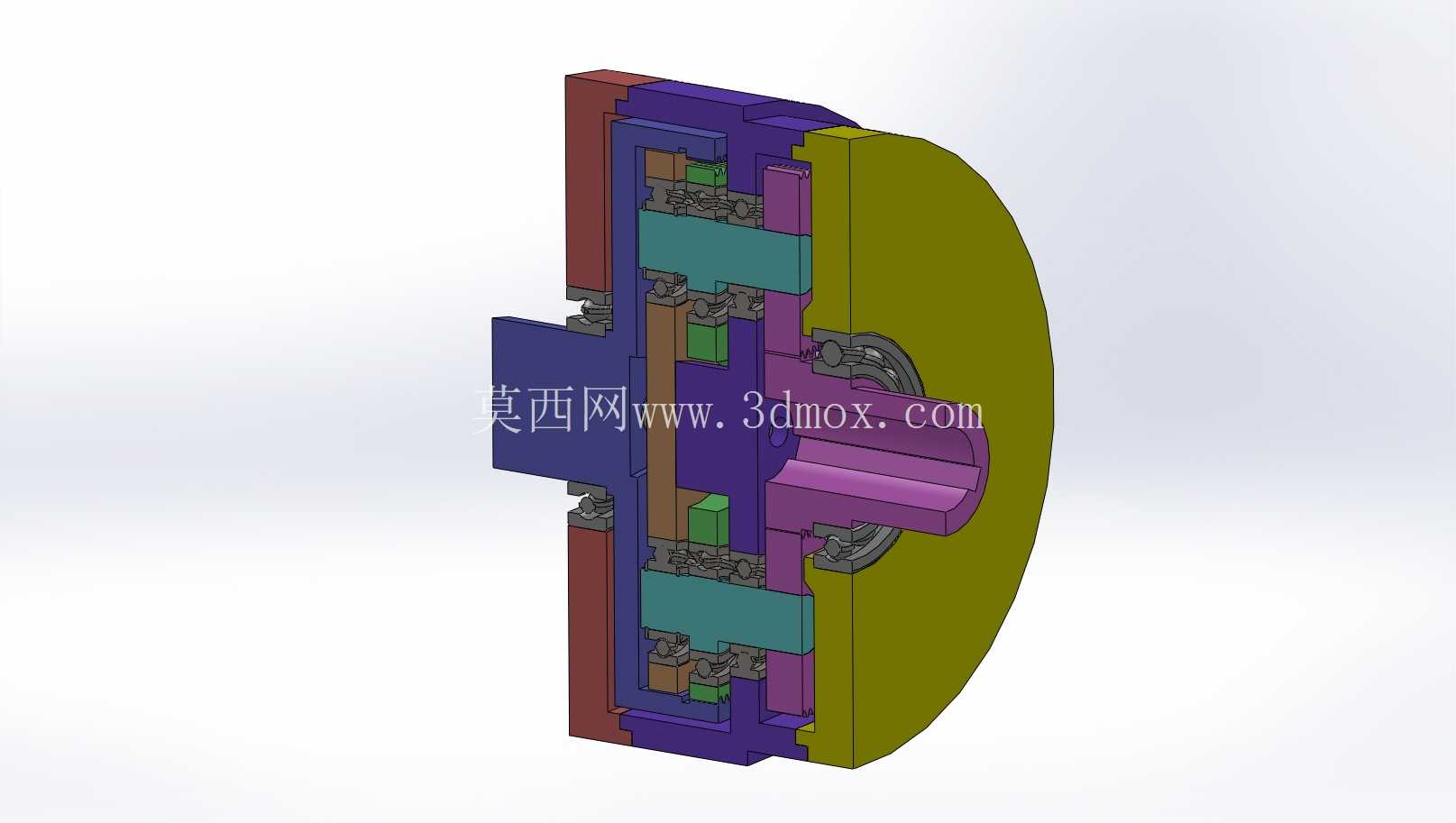

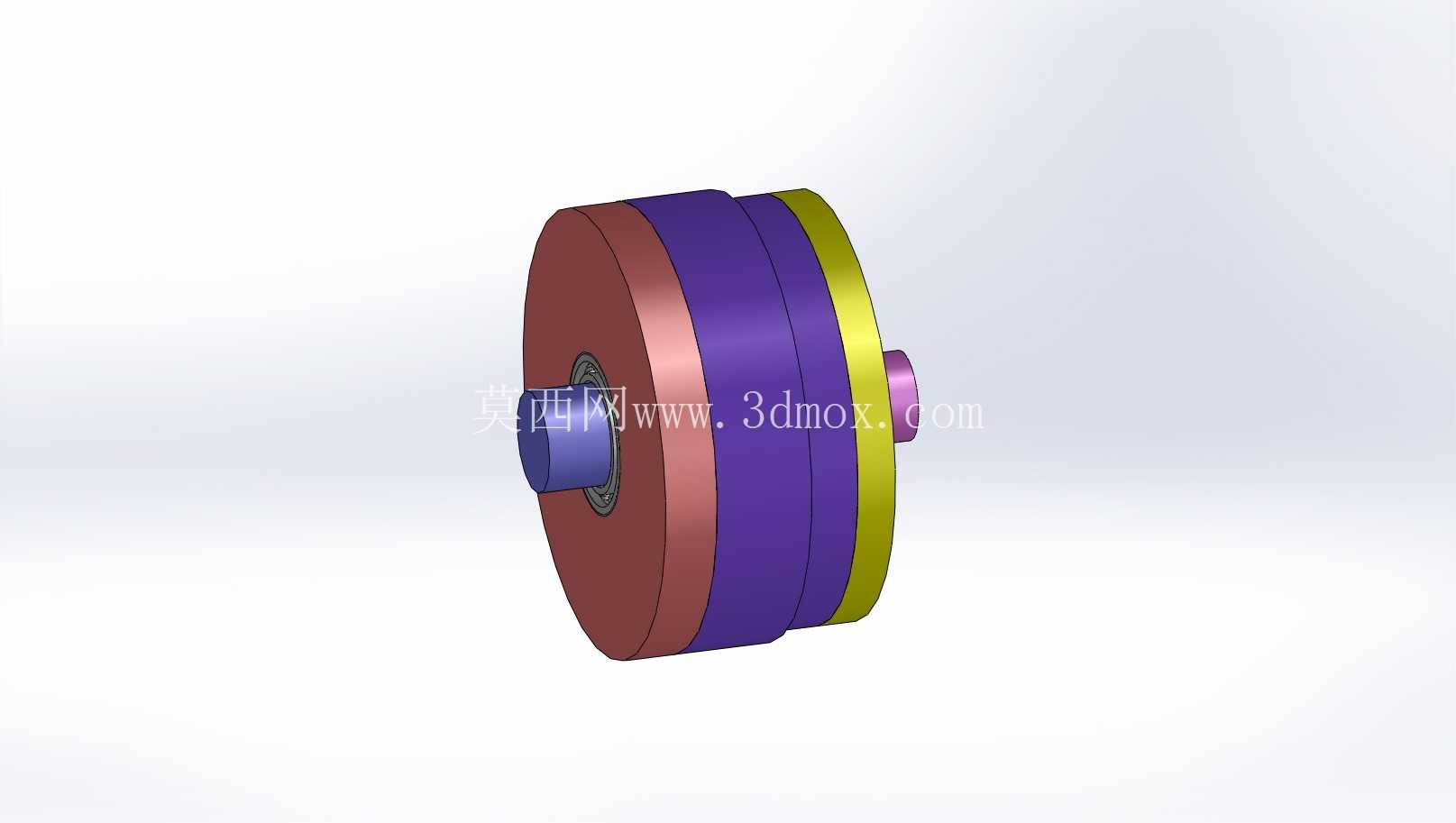

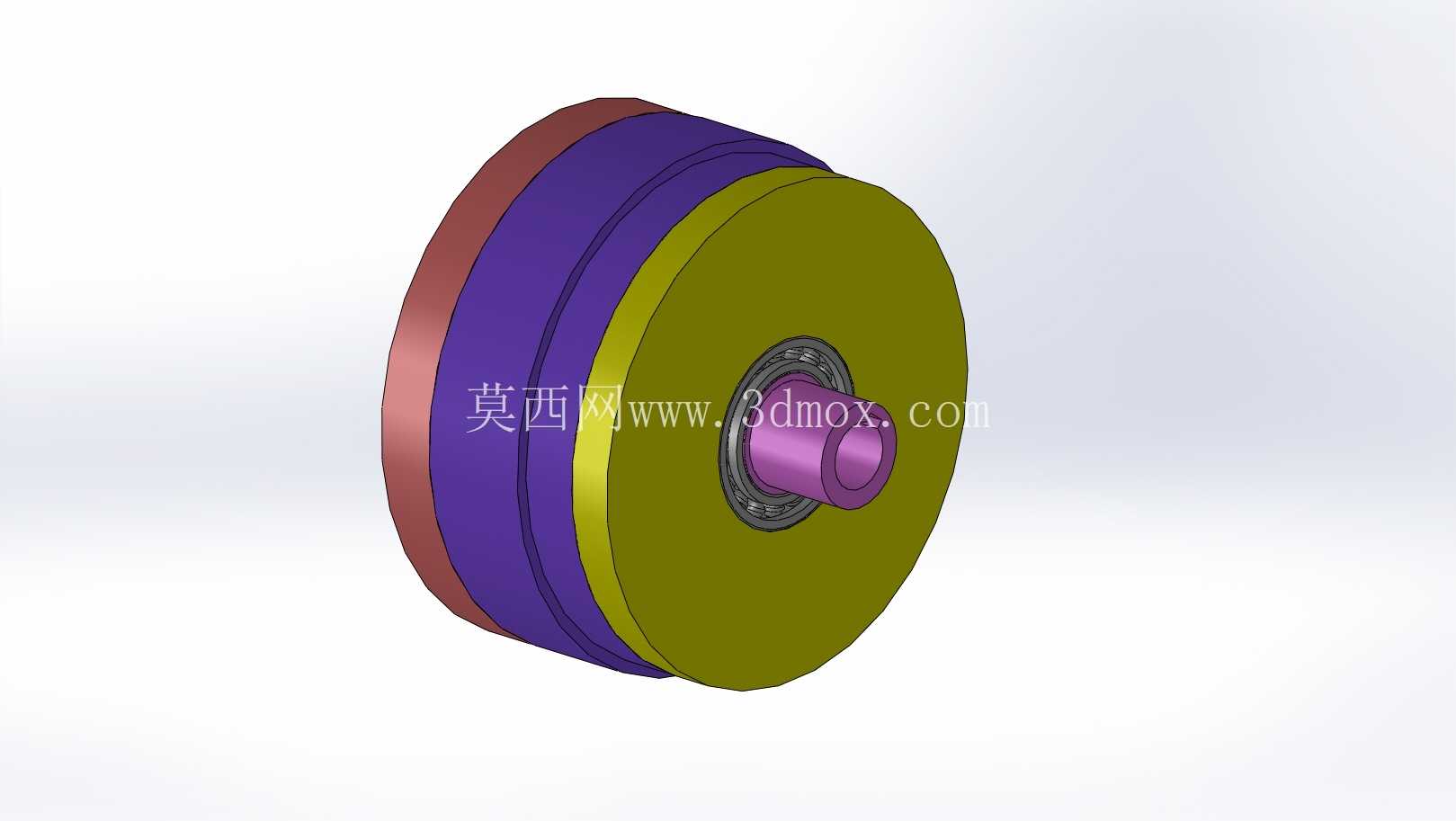

　　在常规中小功率动力传输场景中，这类多层轮轴组合结构常被用于需要同轴减速、扭矩放大的传动链路里，比如轻工输送设备的动力端、小型农用机具的传动箱、台式加工设备的主轴进给单元，都能见到类似结构的应用。不同于单片式传动齿轮，这种多层叠合的轮体结构，核心是在单一轴向上整合不同功能的轮面，从结构剖面来看，最外侧的橄榄绿色轮面为主要啮合工作面，采用较宽的齿面设计，能够在啮合过程中分散接触应力，降低单齿承受的载荷，适合持续运转的传动工况；紧邻的亮黄色环带为定位止口，用于和相邻的传动部件或者箱体端盖形成轴向定位，避免轮组在高速运转时出现轴向窜动；紫色层为轮体的支撑辐板区域，采用等厚度的环形结构，在保证整体刚性的前提下尽可能降低轮体的转动惯量，减少启停过程中的动力损耗；最外侧的红棕色环为安装贴合面，加工有较高的平面度要求，能够和动力输入侧的连接法兰紧密贴合，保证扭矩传递过程中不会出现打滑偏摆。

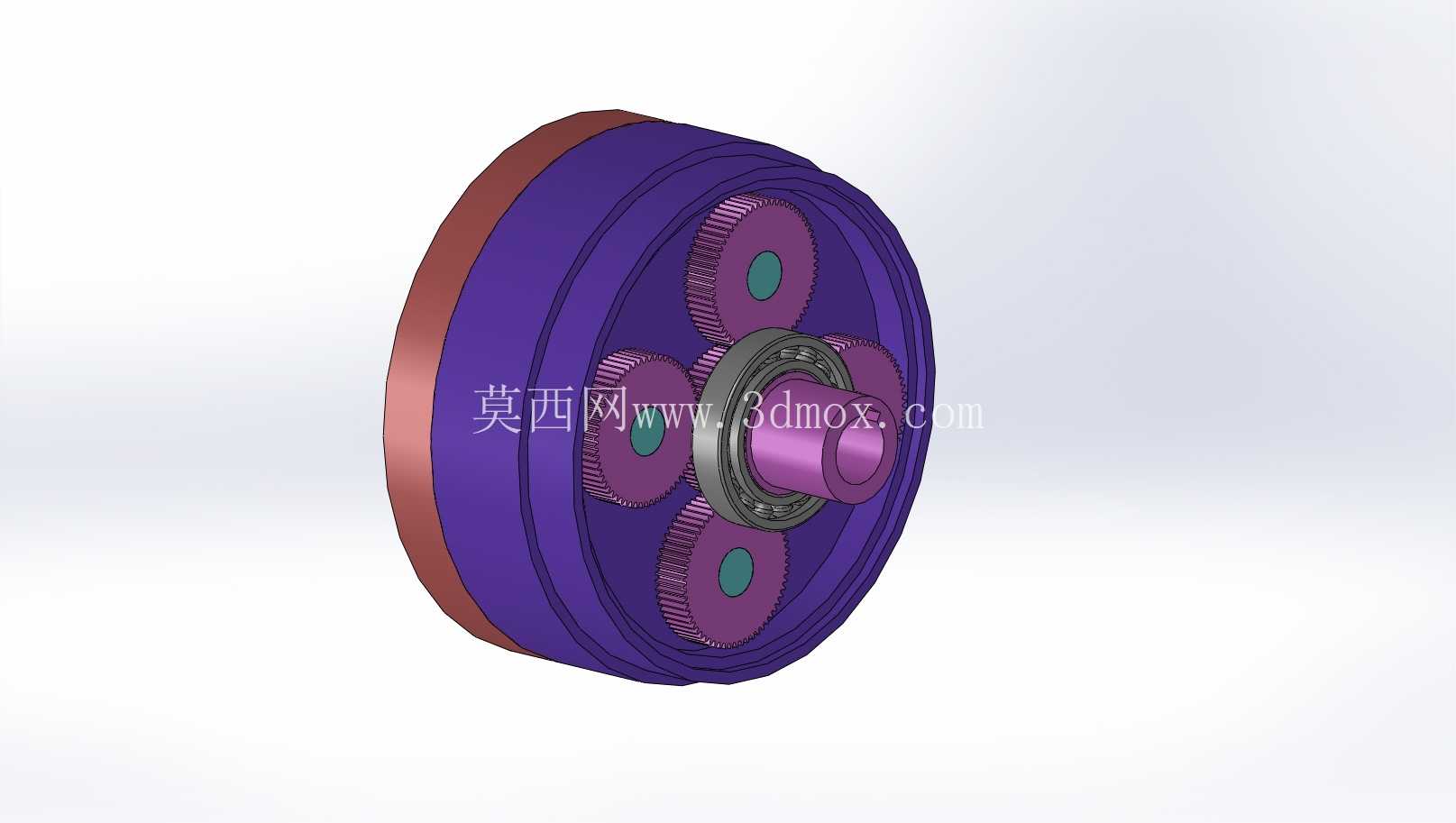

　　中心的紫色轴套是整个轮组的安装基准，内孔与传动轴采用过渡配合，轴套外侧设置的轴承安装位，可以直接适配标准深沟球轴承，无需额外加装轴套衬套，减少了装配环节的零件数量，也降低了累积装配误差。设计这类轮组结构时，首先要确定的是中心轴的安装边界，轴伸端的长度需要匹配轴承内圈的压紧行程，避免轴承装配后出现游隙过大或者预紧过度的问题；轮体各层的外径差需要结合传动箱内部的避让空间来设定，要保证轮体转动时和箱体内壁、相邻传动件之间保留足够的安全间隙，防止运转过程中出现刮碰。从受力角度考量，轮体的啮合点载荷会通过辐板传递到中心轴套，因此辐板与外圈、轴套的衔接位置都做了圆弧过渡处理，避免应力集中导致的轮体开裂，在长期交变载荷作用下也能保证结构强度。

　　这类结构的安装流程通常是先将轴承压入轴套的安装位，再将整体轮组推入传动箱的轴承座孔，最后通过轴端的锁紧件固定轴向位置，装配时需要保证啮合轮面的齿侧间隙在合理区间，间隙过大会导致传动冲击噪音，间隙过小则会加剧齿面磨损。在实际使用场景中，这种集成式轮组相比分体式装配的齿轮组件，同轴度更容易保证，运转时的径向跳动量更小，能够有效降低传动过程中的振动和噪音，适合对运转平稳性有一定要求的中低速传动场景。轮体各层的材质可以根据实际载荷需求选配，重载场景下可以整体采用合金结构钢调质处理后齿面淬火，轻载场景下也可以采用工程塑料与金属嵌件结合的结构，进一步降低自重和运转噪音。

　　需要注意的是，这类多层轮组的轴向尺寸是安装时的核心边界参数，设计时要提前核算传动箱的轴向安装空间，保证轮组装配后不会和端盖、密封件产生干涉，同时轴套的内孔键槽尺寸要和传动轴的键尺寸匹配，保证扭矩传递的可靠性。
