电动牙刷内置安装固定带结构设计

日常个人护理类小家电的内部结构设计中，塑胶固定件的精度直接决定整机装配后的晃动量与长期使用可靠性，这款适配电动牙刷的内置固定带，正是针对手持类小家电内部紧凑安装空间做的定向结构优化。从实际装配场景来看，电动牙刷的机身内部需要同时容纳电池、振动电机、控制电路板与充电触点，留给固定结构的径向与轴向空间都十分有限，常规的环形全包固定座会占用过多内部走线空间，还会在振动工况下与电池外壳产生硬接触摩擦，长期使用后存在磨破电池绝缘层的风险，这款半开放长圆形固定带的结构，刚好规避了这类问题。

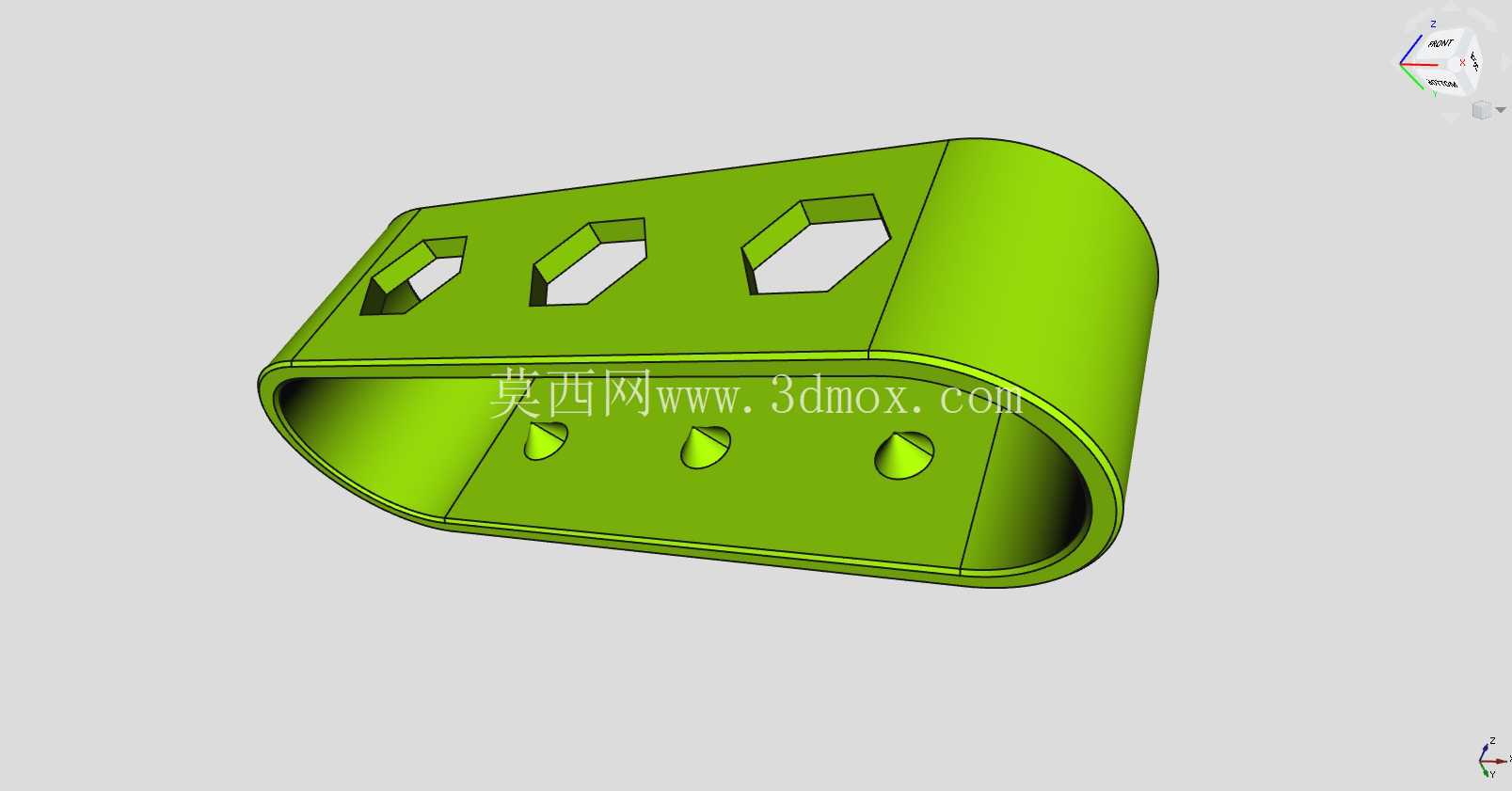

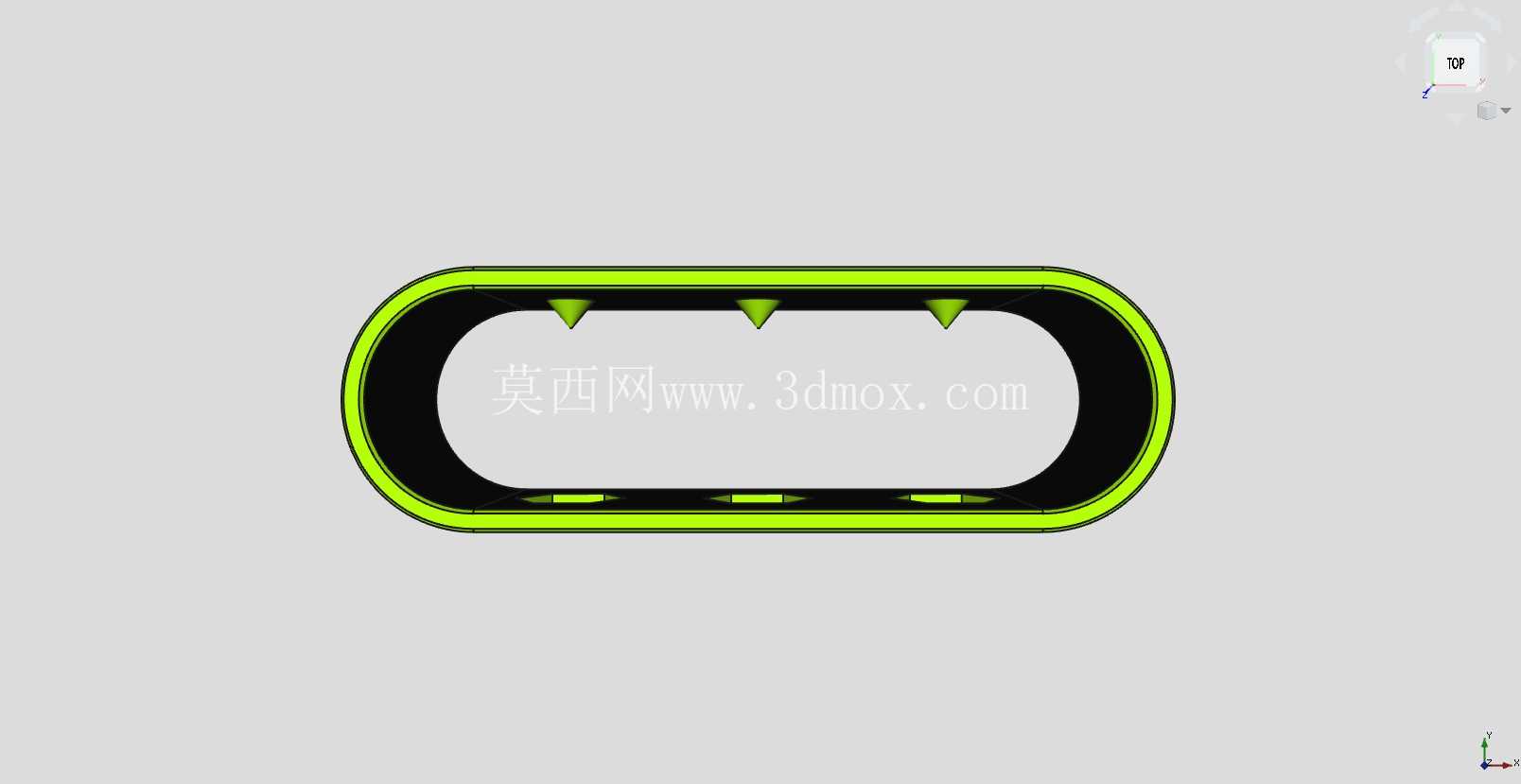

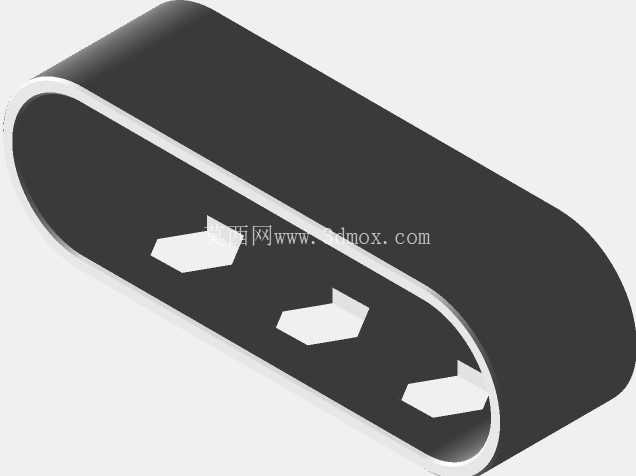

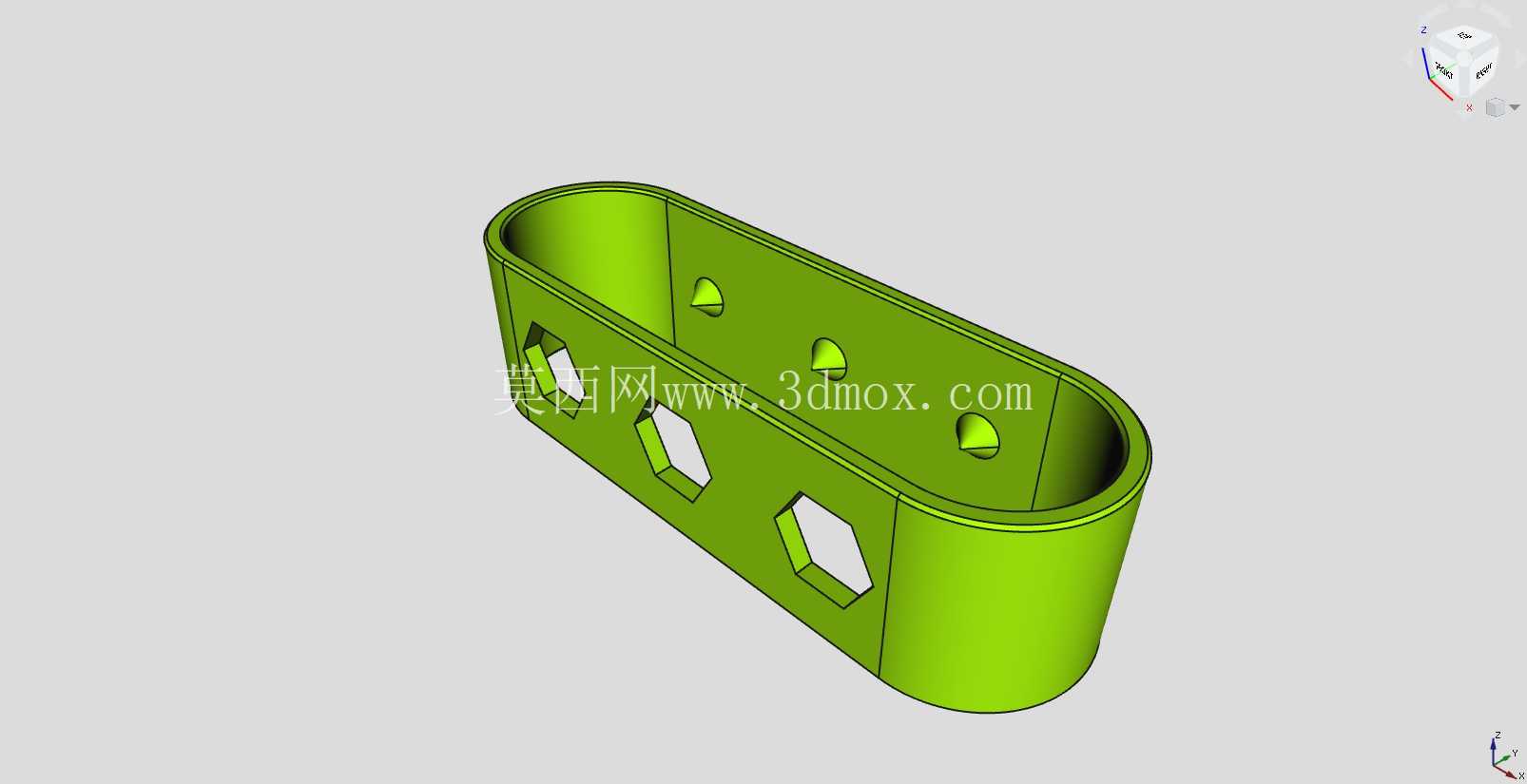

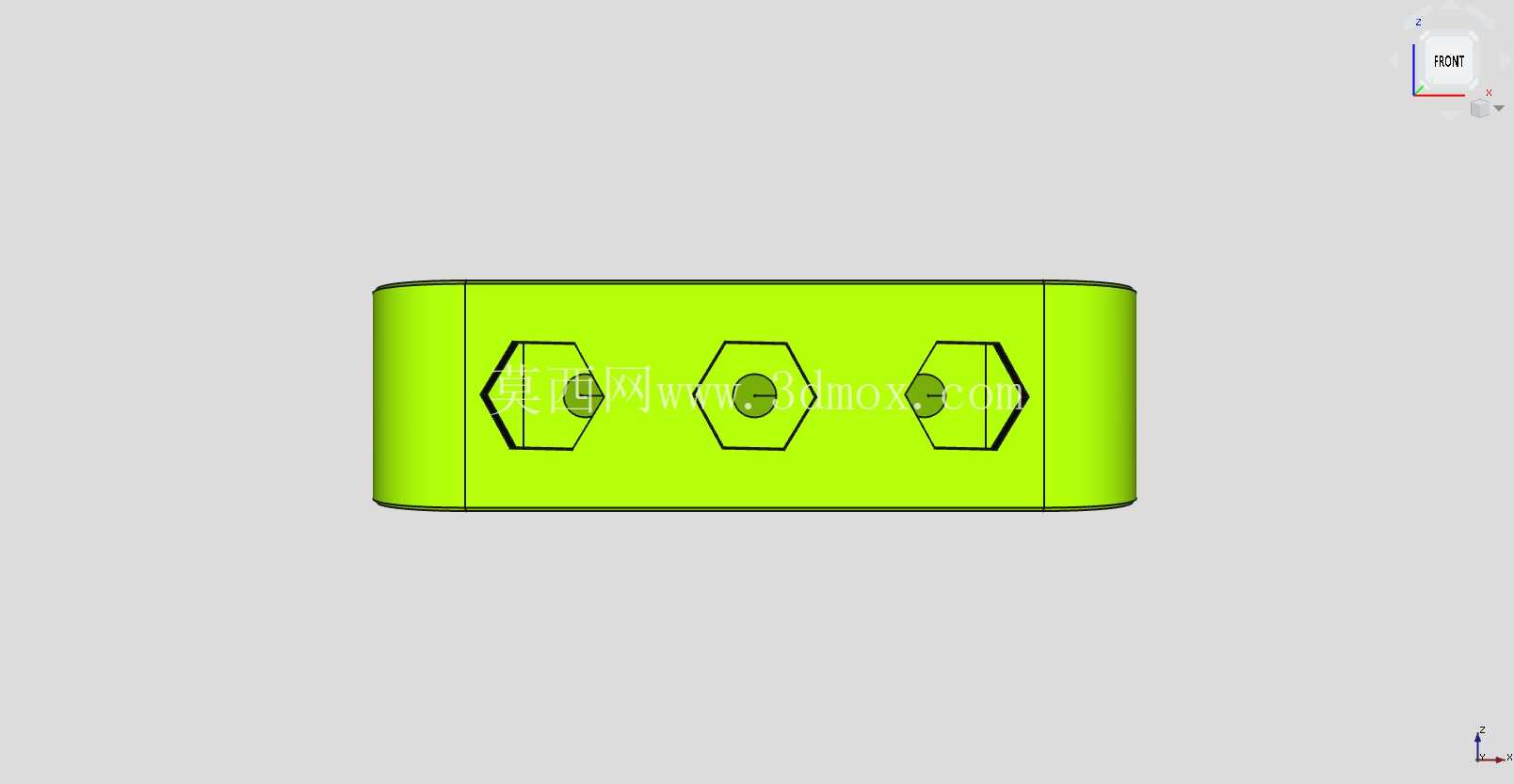

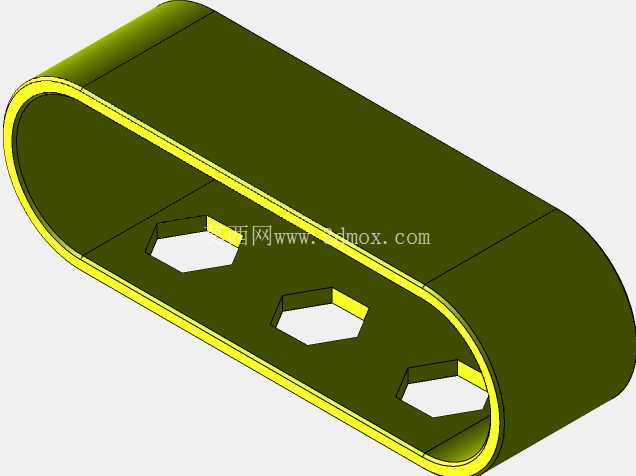

从功能特性上看，固定带采用一端圆弧收边、一端直边过渡的长圆形轮廓，内侧壁设置三个带导向锥面的定位凸台，凸台中心预留内六角安装孔位，装配时可以直接通过自攻螺丝将固定带锁附在牙刷中壳的内部安装柱上，导向锥面的设计能够抵消注塑件成型带来的少量孔位偏移，降低装配时的对位难度，提升产线装配效率。固定带的侧壁开设三个等距排布的内六角镂空孔，这部分结构并非单纯的减重设计，一方面可以在注塑成型时减少壁厚不均带来的缩痕问题，提升零件外观面的成型质量，另一方面能够给内部走线提供穿线位，让电机供电线、电池连接线可以从镂空位穿过，避免线材被固定带边缘压伤，同时镂空结构也能给振动电机留出一定的空气流通空间，减少长期工作后的热量积聚。

设计思路上，这款固定带的壁厚做了均匀化处理，整体壁厚保持在1.5mm左右，边缘位置做了0.2mm的圆角过渡，避免锐边在装配时划伤工人或者割破线材，内壁的定位凸台高度控制在2mm，既保证了螺丝锁附时的咬合深度，又不会因为凸台过高导致背面出现缩水痕迹。固定带的圆弧端完全匹配电动牙刷中壳的内壁圆弧曲率，装配后可以完全贴紧壳体内壁，不会出现局部悬空的问题，直边端则对应电池的安装侧，能够给圆柱型电池提供侧向支撑，避免电池在机身晃动时出现位移。从安装边界来看，固定带的整体长度适配常规直径25mm左右的电动牙刷机身内部空间，安装后与电池外壁的间隙控制在0.3mm，既不会因为间隙过大导致电池晃动，也不会因为间隙过小造成电池装配困难，三个安装孔位的中心距完全匹配中壳内部的安装柱位置，锁附后固定带的顶面与中壳内的限位筋完全贴合，不会出现轴向窜动。

在压铸模具的成型考量上，这款零件的结构没有倒扣位置，外侧壁可以直接通过前后模开模成型，内侧的定位凸台与镂空孔位可以通过小镶件实现，不需要额外设计抽芯结构，能够有效降低模具的加工成本与后期维护难度，开模时的进胶点设置在直边端的侧壁位置，进胶口直径控制在0.8mm，成型后可以轻松修剪进胶痕迹，不会影响零件的装配精度。零件的拔模角度设置在1.5度，既保证了开模时的顺利脱模，又不会因为拔模角度过大导致零件上下端尺寸偏差超出装配公差范围。从实际使用工况来看，电动牙刷工作时会产生高频微幅振动，固定带的材质选用具备一定韧性的塑胶材料，能够在振动工况下吸收部分冲击能量，避免螺丝因为长期振动出现松脱问题，同时材料具备一定的耐化学腐蚀性能，能够耐受日常使用中可能渗入机身的牙膏、水渍的侵蚀，不会出现长期使用后脆化开裂的问题。
