激光切割机气流适配替换接头结构

　　在金属板材激光切割的实际加工场景中，气路系统的气流稳定性、出口流速直接决定了切割断面的质量、挂渣残留程度以及整体加工效率，不少现场加工人员都会遇到原厂切割头气路孔径偏小，高压气流输出受限，切割厚板时排渣不畅、断面粗糙度超差的问题，这款替换接头正是针对这类现场痛点做的结构优化设计。从实际安装适配的角度来看，这款接头的核心设计目标是完成6毫米规格气流弯接头与激光切割头头部的衔接过渡，替代原有接口直径仅2毫米的原厂接头结构，打破原有气路的通径瓶颈。

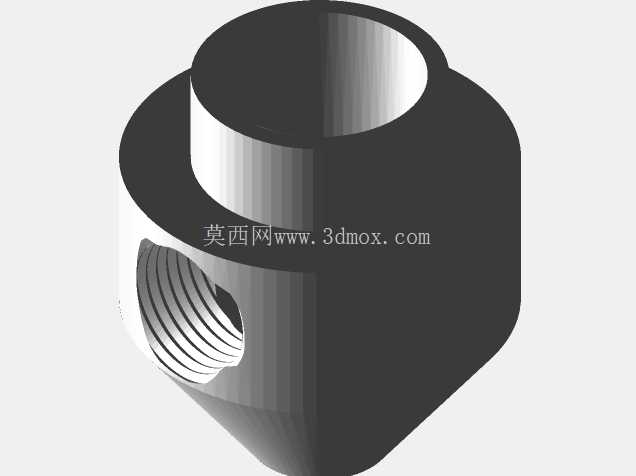

　　设计过程中首先要兼顾安装边界的匹配性，接头整体采用阶梯式同轴结构，上部的圆柱段做了适配原有切割头安装位的外径尺寸控制，保证可以直接替换原有接头，不需要对切割头本体做任何二次加工，避免改动设备原有结构带来的安装精度偏差。下部的锥状过渡段是气流优化的核心区域，从6毫米的接口通径到切割头喷嘴端的流道做了平滑的弧面过渡，没有直角拐点，最大程度降低高压气流在流道内部的紊流、压损问题，理论上通径提升后可支撑16倍于原接头的气流量输出，在切割碳钢、不锈钢等中厚板材时，足够的高压气流可以快速吹走熔化的金属熔渣，避免熔渣附着在切割断面形成挂渣，同时能减少切割缝区域的热量堆积，降低板材热变形的概率，让切割面更光滑，切割进给速度也能得到相应提升。

　　接头侧面开设的内螺纹孔是用于弯接头的安装固定，螺纹加工精度按照普通气动管路的密封要求设计，保证接入6毫米气流弯接头后不会出现高压气体泄漏的问题，避免气路压力损失。结构外形上，接头中部做了近似方形的限位结构，方便安装时用工具夹持拧紧，不需要做额外的夹持位设计，兼顾了加工工艺性和现场安装的便利性。从加工可行性角度看，这款接头的整体结构没有复杂的异形曲面，完全可以通过常规的车削、钻孔、攻丝工序完成加工，适合小批量定制加工，也可以通过铸造工艺做批量毛坯生产后再做精加工，降低单件的加工成本。

　　在实际选型替换时，需要注意核对原有切割头的安装位深度、配合直径尺寸，保证替换后接头与切割头的同轴度偏差控制在允许范围内，避免气流出气方向偏移，影响切割时的气流对准精度，进而影响切割质量。这类替换接头尤其适合经常切割3mm以上厚度金属板材的加工场景，在不更换整套切割头的前提下，仅通过替换气路接头就能提升气路流量，改善切割效果，改造成本低，现场适配难度小，是一线加工场景中非常实用的结构优化方案。流道设计过程中要避免出现截面突变，所有过渡位置都做圆角处理，减少气流在流道内部的涡流产生，保证高压气体从接口进入后可以平顺地流向喷嘴位置，将压力损失降到最低，最大化提升出口处的气流冲击力。同时接头的整体长度控制在原有接头的安装尺寸范围内，不会额外增加切割头的前端长度，避免影响切割头的原有焦距调整、防撞检测等功能，完全兼容原有设备的运行参数设置，不需要因为更换接头重新调整设备的切割工艺参数，降低现场替换的调试成本。
