盘式旋转蔬菜切碎机核心刀盘结构设计

　　这款盘式切削部件是小型电动切菜设备的核心执行构件，主要面向商用小型餐厨加工、家用自动料理设备、中央厨房前端预处理工位的食材切碎需求，适配根茎类、叶菜类等多种常见蔬菜的切削作业，可完成切片、粗切碎、细切粒等不同加工精度的处理要求，相比传统手工切菜能大幅提升预处理效率，降低后厨操作人员的重复劳动强度，同时能保证切削后食材的规格均匀度，满足后续烹饪、分装、深加工的尺寸一致性要求。

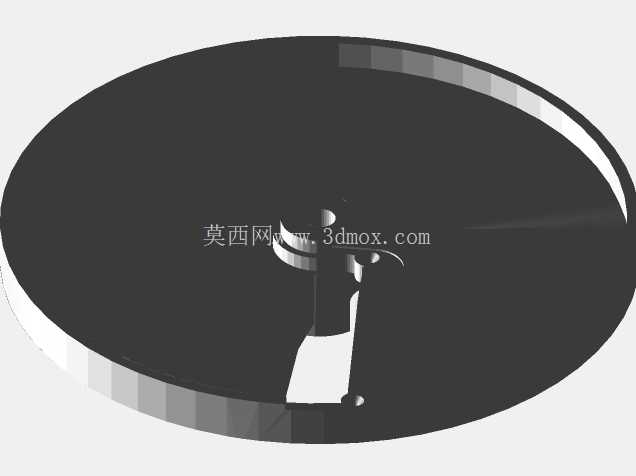

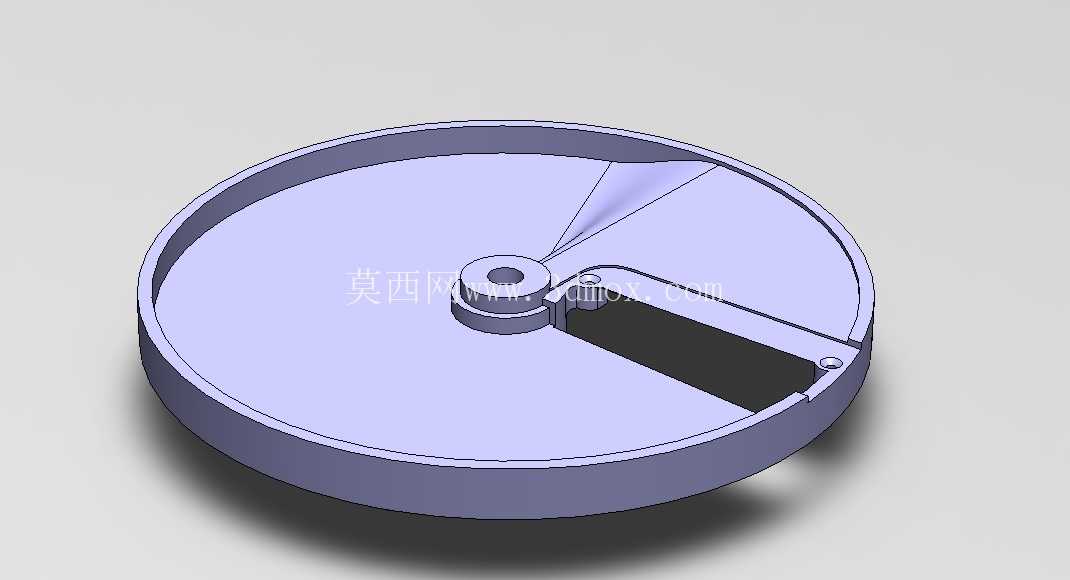

　　从结构设计逻辑来看，整个刀盘采用圆盘式整体布局，中心设置带定位孔的安装凸台，凸台中心的通孔用于和驱动电机的输出轴配合，凸台端面预留的紧固孔位可通过锁紧螺钉将刀盘与输出轴刚性连接，保证高速旋转过程中不会出现径向跳动或轴向窜动，避免切削间隙波动导致的食材卡滞、切削面不平整问题。刀盘盘面采用浅盘式围边设计，围边高度根据常规单次投料量设定，既可以在旋转过程中通过离心力将食材导向切削工位，又能避免切碎后的食材从刀盘边缘飞溅，减少加工过程中的食材损耗与清理负担。

　　切削工位设置在盘体的径向开槽位置，开槽的宽度与长度根据切削刀片的安装尺寸预留，刀片采用嵌入式安装结构，通过盘体边缘的定位销与压紧结构固定，可根据不同的切削需求更换不同刃口角度、不同伸出高度的刀片，实现切削厚度、切碎粒度的灵活调整，刀片安装位的定位基准经过同轴度校验，保证刀片刃口与盘体端面的平行度误差控制在极小范围内，避免切削过程中出现连刀、碎料不均的问题。从安装边界来看，整个刀盘的外径尺寸适配常规小型切菜设备的内腔尺寸，安装时需保证刀盘与设备内腔侧壁的间隙均匀，间隙值控制在3-5mm区间，既不会因为间隙过小导致刀盘旋转时与侧壁剐蹭，也不会因为间隙过大导致大块食材卡入间隙造成设备堵转。

　　中心安装凸台的高度与驱动轴的伸出长度匹配，安装后刀盘盘面与设备进料口的下沿保持合适的垂直距离，保证食材从进料口投入后能直接落到盘面的切削作用区域，不会在进料口与刀盘之间形成堆积。盘体的厚度经过强度校核，在高速旋转承受食材冲击载荷的工况下，不会出现盘面变形、围边开裂的问题，同时整体重量控制在合理范围，降低驱动电机的启动负载与运行功耗。在实际应用场景中，这类刀盘结构除了用于蔬菜切碎作业，还可通过更换刀片适配水果切片、菌菇切粒等其他食材加工需求，盘体的流线型盘面设计没有卫生死角，加工完成后可直接冲洗盘面，不会出现食材残渣嵌留的问题，满足食品加工设备的卫生清洁要求。设计过程中针对旋转动平衡做了专项优化，盘体的开槽位置与配重区域经过对称校验，高速旋转时的振动量控制在允许范围内，能有效降低设备运行的噪音，延长驱动电机与轴承部件的使用寿命。刀盘的出料导向斜面经过角度优化，切碎后的食材会沿着斜面从开槽位置甩出，直接落入下方的接料容器，不会在盘面积留导致重复切削，避免食材被过度切碎影响成品形态。
