车床用阶梯轴套连接构件结构设计

在普通车床的主轴系统、进给传动副以及工装夹具的连接环节中，这类阶梯式轴套构件是承担定位、传动扭矩传递、同轴度约束的核心小型零件，日常加工场景里，不管是主轴端的夹具定位套，还是进给丝杠的支撑隔套，亦或是刀架部件的定位衬套，都能看到这类阶梯轴结构的身影，它的存在直接决定了回转部件的运行精度，一旦轴套的同轴度、台阶端面垂直度出现偏差，轻则导致加工件出现圆度超差、端面跳动不合格的问题，重则会加剧轴承、丝杠等核心传动件的磨损，缩短整台设备的维护周期。

从实际使用场景出发，这类轴套的设计首先要匹配安装位置的边界约束，大直径端的外圆通常要和安装基座的内孔形成过渡配合，保证装配后不会出现径向窜动，台阶端面则要和配合件的端面完全贴合，承担轴向定位的作用，避免轴系运行过程中出现轴向窜动影响加工精度；小直径端的外圆一般用于穿装传动件、轴承内圈或者夹具定位孔，内孔则根据使用需求分为光孔或者带键槽的结构，光孔结构多用于过油、穿装拉杆的场景，带键槽的结构则用于传递扭矩，带动配套的回转部件同步转动。

设计这类构件的时候，首先要梳理安装链路的公差配合关系，大端外圆和基座孔的配合公差通常选H7/k6的过渡配合，既保证装配时的定位精度，又不会因为过盈量太大导致拆装困难；小端外圆和配套转动件的配合则根据载荷情况选择，如果是高速回转的场景，会选H7/h6的间隙配合保证转动灵活性，如果是传递扭矩的固定连接场景，则选H7/p6的过盈配合避免传动过程中出现相对滑动。台阶处的过渡圆角是设计里不能忽略的细节，要是直角过渡的话，热处理和受力过程中很容易在台阶位置出现应力集中，导致零件断裂，所以通常会根据轴径差设置R0.5到R2的过渡圆角，同时配套的配合件端面要做对应的倒角，保证装配时两个端面能完全贴合，不会因为圆角干涉出现装不到位的问题。

从外形尺寸的边界来看，这类轴套的总长要严格控制安装空间的轴向尺寸，不能超出相邻部件的运动间隙，不然会出现运动干涉导致设备卡滞；大端的直径不能超过安装基座的沉孔尺寸，小端的直径要和配套穿过的零件内孔保留合理的间隙，内孔的直径要满足穿装件的通过需求，比如穿装车床主轴拉杆的轴套，内孔直径要比拉杆直径大0.5到1mm，避免拉杆运动的时候和轴套内孔出现摩擦。表面粗糙度的设计也和使用场景直接相关，和配合件接触的外圆面、端面粗糙度要控制在Ra1.6以内，保证配合的紧密性，非配合面的粗糙度控制在Ra6.3即可，不需要做过高的精度要求，平衡加工成本和使用性能。

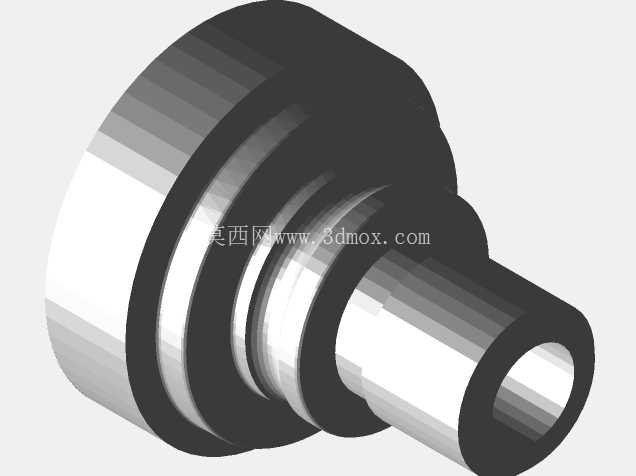

实际建模过程中，这类回转类零件要优先以轴线为建模基准，先绘制回转截面的草图，通过旋转特征生成主体结构，之后再根据需求添加倒角、圆角、退刀槽等细节特征，退刀槽的尺寸要匹配加工时的刀具宽度，保证车削加工的时候能顺利退刀，不会在台阶位置留下加工残留。如果是需要传递扭矩的结构，还要在对应位置添加键槽特征，键槽的宽度、深度要符合对应轴径的国标要求，位置要设置在受力合理的方向，避免键槽位置出现应力集中影响零件强度。这类零件的材质通常根据使用场景选择，低速轻载的场景可以选45号钢做调质处理，硬度达到HB220-250就能满足使用需求，高速重载的场景则可以选20CrMnTi做渗碳淬火处理，表面硬度达到HRC58-62，提升耐磨性能和抗疲劳强度。

在车床的日常维护和改装场景里，这类轴套也是经常需要替换的易损件，因为长期和配合件产生摩擦，配合面会出现磨损导致间隙变大，这时候就需要根据实际磨损量重新制作适配的轴套，恢复设备的原有精度，建模的时候要充分考虑磨损后的补偿量，比如可以根据实际测量的基座内孔尺寸调整轴套大端的外圆尺寸，保证配合精度符合要求，不需要额外加工基座孔，降低维修的成本和工作量。
