带轴座侧置叶片离心式叶轮结构

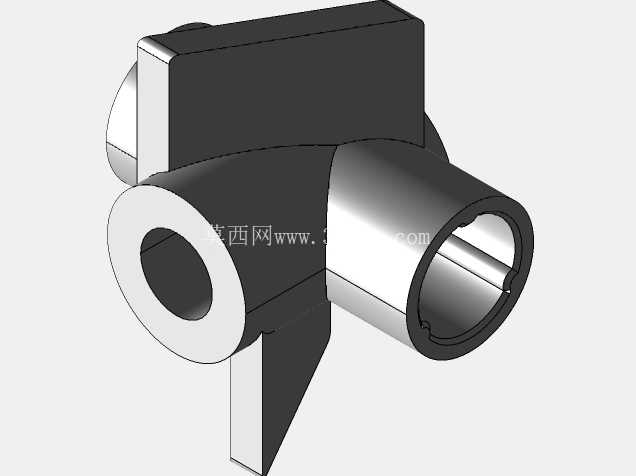

　　这款叶轮的结构设计完全围绕小流量高扬程的流体输送场景展开，日常可配套在小型清水输送泵、低压气动送风装置、微型冷却循环系统中作为核心做功部件，也可适配小型除尘设备的引风端、实验室小型流体试验台的动力端，在民用净水设备、小型工业冷却回路、桌面级通风装置里都能见到同结构叶轮的应用。从结构细节来看，这款叶轮采用侧置平直叶片搭配同轴阶梯轮毂的设计，轮毂部分做了双层轴孔结构，内层轴孔带定位卡槽，可直接卡接在配套电机的输出轴端，不需要额外加工键槽就能传递额定扭矩，避免了小尺寸轴件加工键槽带来的应力集中问题；外层轮毂做了加厚凸台结构，既可以作为叶片的安装定位基准，也能在叶轮高速旋转时抵消部分叶片带来的偏心振动，提升运转稳定性。

　　叶片采用平直矩形截面设计，没有做复杂的曲面扭转变形，这种设计的优势在于加工难度低，不管是采用金属铸造后铣削成型，还是采用工程塑料注塑成型，都能保证每一片叶片的形位公差控制在合理范围内，不会因为曲面加工误差导致叶轮动平衡超标。三片叶片沿轮毂周向均匀分布，安装角度与轮毂端面呈垂直布置，这种径向出流的结构在运转时可以让流体沿垂直于轴线的方向甩出，相比前倾式叶片能获得更高的输出压力，适合需要克服一定管路阻力的输送场景。

　　在安装边界上，这款叶轮的轴向总长度控制在较小范围内，轮毂中心的轴孔尺寸适配常规微型电机的输出轴直径，外层轮毂的最大外径小于叶片的旋转外径，安装时不需要额外预留过大的径向空间，只要保证叶片旋转范围内没有结构干涉即可；轴孔深度与常规电机轴的插入长度匹配，安装到位后轮毂端面可以紧贴电机轴的定位台阶，不需要额外加装轴套调整轴向位置。设计过程中优先考虑了小尺寸部件的加工工艺性，没有设置多余的加强筋或者异形结构，叶片与轮毂的连接位置做了小圆角过渡，既可以降低铸造或注塑时的应力集中，避免连接处出现开裂缺陷，也能减少流体在连接处的涡流损失，提升叶轮的做功效率。

　　在实际选型配套时，需要注意这款叶轮的额定转速适配区间，因为采用平直叶片设计，转速过高时会产生较大的气动噪声，更适合中低转速的运转场景；同时叶片的边缘没有做耐磨处理，不适合输送含有大颗粒杂质的流体，仅适用于清洁空气、清水或者无腐蚀性的清洁流体输送。从建模逻辑来看，这款叶轮的结构完全遵循参数化设计思路，轮毂的轴孔直径、叶片长度、叶片安装角度都可以根据配套电机的参数和实际工况需求做快速调整，不需要重构整体模型，只需要修改对应参数就能生成不同尺寸的同系列叶轮，大幅缩短同类型产品的设计迭代周期。在动平衡校准层面，因为叶片数量为奇数，沿周向均匀分布后本身就具备较好的自平衡特性，只需要在装配前对叶片做简单的去重处理就能达到G6.3级的动平衡精度要求，完全满足小型流体设备的运转精度需求，不需要做复杂的动平衡校准工序，能有效降低批量生产时的加工成本。
