家用净水设备滤筒适配转接结构件

　　在民用净水设备的售后适配与改装场景中，不同品牌、不同批次的滤芯尺寸公差不统一是一线安装人员经常遇到的问题，这款转接结构正是为解决小尺寸滤芯与标准滤筒壳体的匹配间隙问题设计的。日常上门维护时，常会碰到用户自行采购的替换滤芯外径比原装滤芯小2-4mm的情况，直接装入会出现旁通漏水、过滤路径短路的问题，丢弃全新滤芯又会造成不必要的浪费，这类转接件就可以填补尺寸差，让非原装滤芯也能可靠安装在原有滤筒壳体内。从结构设计来看，该转接件采用上下同轴的阶梯式环形结构，上部带均匀分布的径向格栅支撑筋，既可以对装入的滤芯端部做周向定位，避免滤芯在水流冲击下出现偏斜，又能保证过水通道的通流面积，不会因为加装转接件造成整机水流量明显衰减。

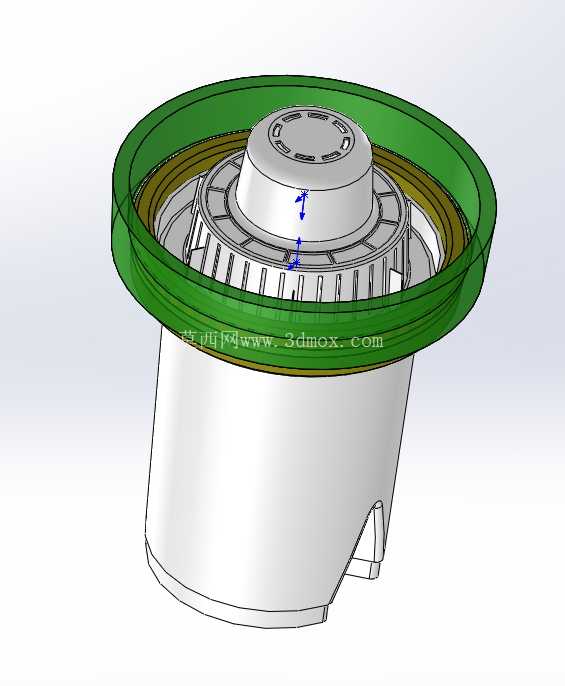

　　上部的环形凸缘做了圆角过渡处理，安装时不会刮伤滤芯端部的密封无纺布，也能避免安装过程中割伤操作人员的手部。下部的圆柱筒体与滤筒内壁的配合间隙控制在0.15mm以内，既可以轻松推入滤筒安装位，又不会出现过大的晃动量，筒体侧壁预留的缺口结构是为了避让滤筒内部原有的定位卡扣，不需要对原有滤筒壳体做任何切削改装就能直接装入，适配性更强。上部的绿色环形密封面是与滤筒上盖配合的密封边界，实际安装时需要在该环面与滤芯对应的外环位置缠绕生料带做静密封，阻断水流从转接件与滤筒壁、转接件与滤芯外壁之间的间隙旁通，保证所有进水都必须经过滤芯内部的过滤层才能从中心出水通道流出，避免过滤失效。

　　从安装边界来看，该转接件的最大外径与标准滤筒的内径匹配，总高度控制在不触碰滤筒底部进水孔的范围内，装入后不会改变原有滤筒的总装高度，滤筒上盖可以正常旋合到位，不会出现顶死或者密封不严的问题。结构壁厚做了均匀化处理，最薄位置不小于1.8mm，采用食品级注塑材质加工时可以承受0.4MPa的常规市政供水压力，不会出现受压变形或者破裂的问题。格栅筋条的宽度设置为2mm，既保证足够的支撑强度，又不会过多占用过水断面，在长期水流冲刷下也不会出现筋条断裂的情况。中心位置的定位凸台与滤芯中心的出水孔对应，安装时可以引导滤芯快速对准中心位置，避免滤芯装偏导致的密封失效。

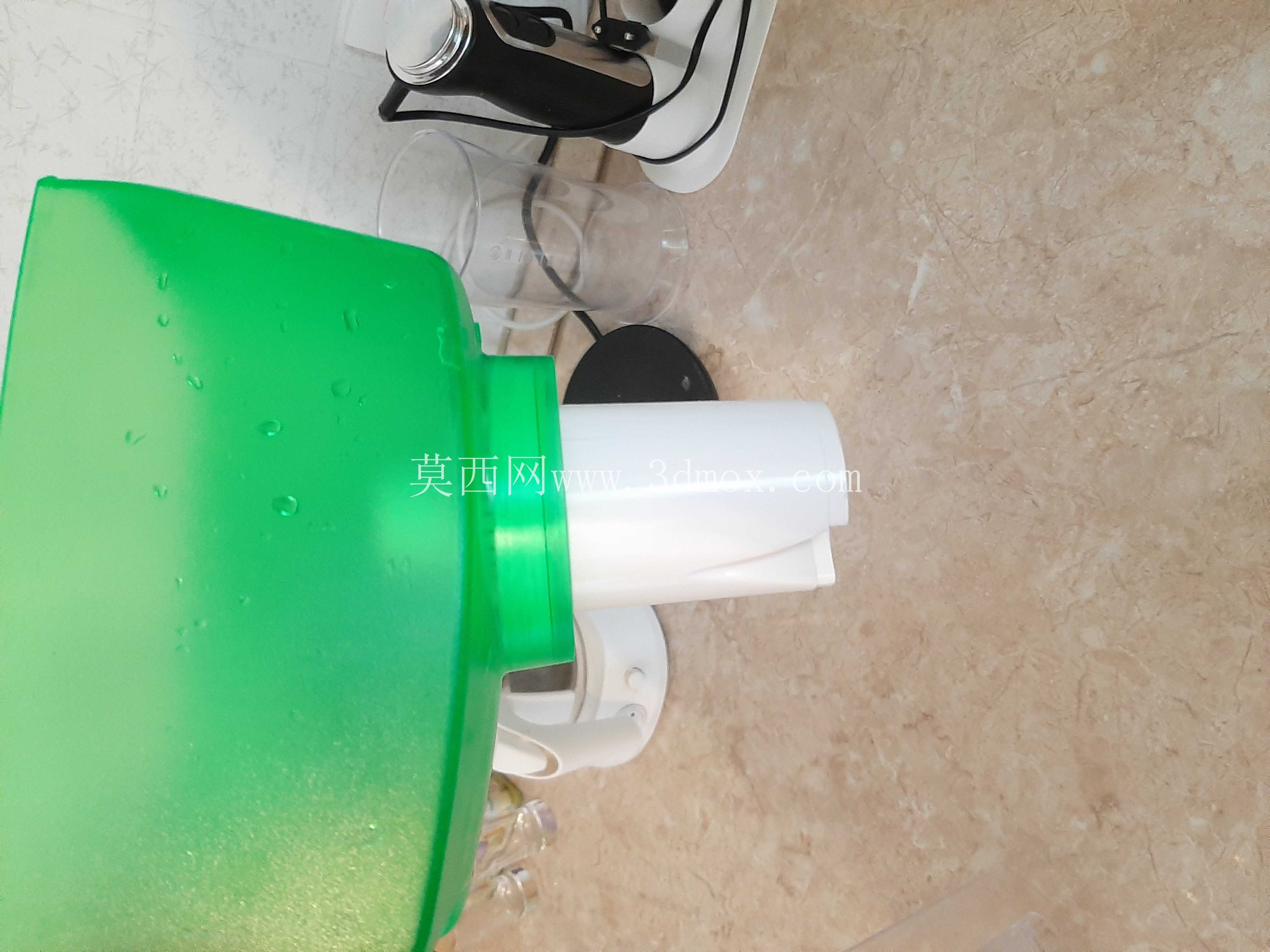

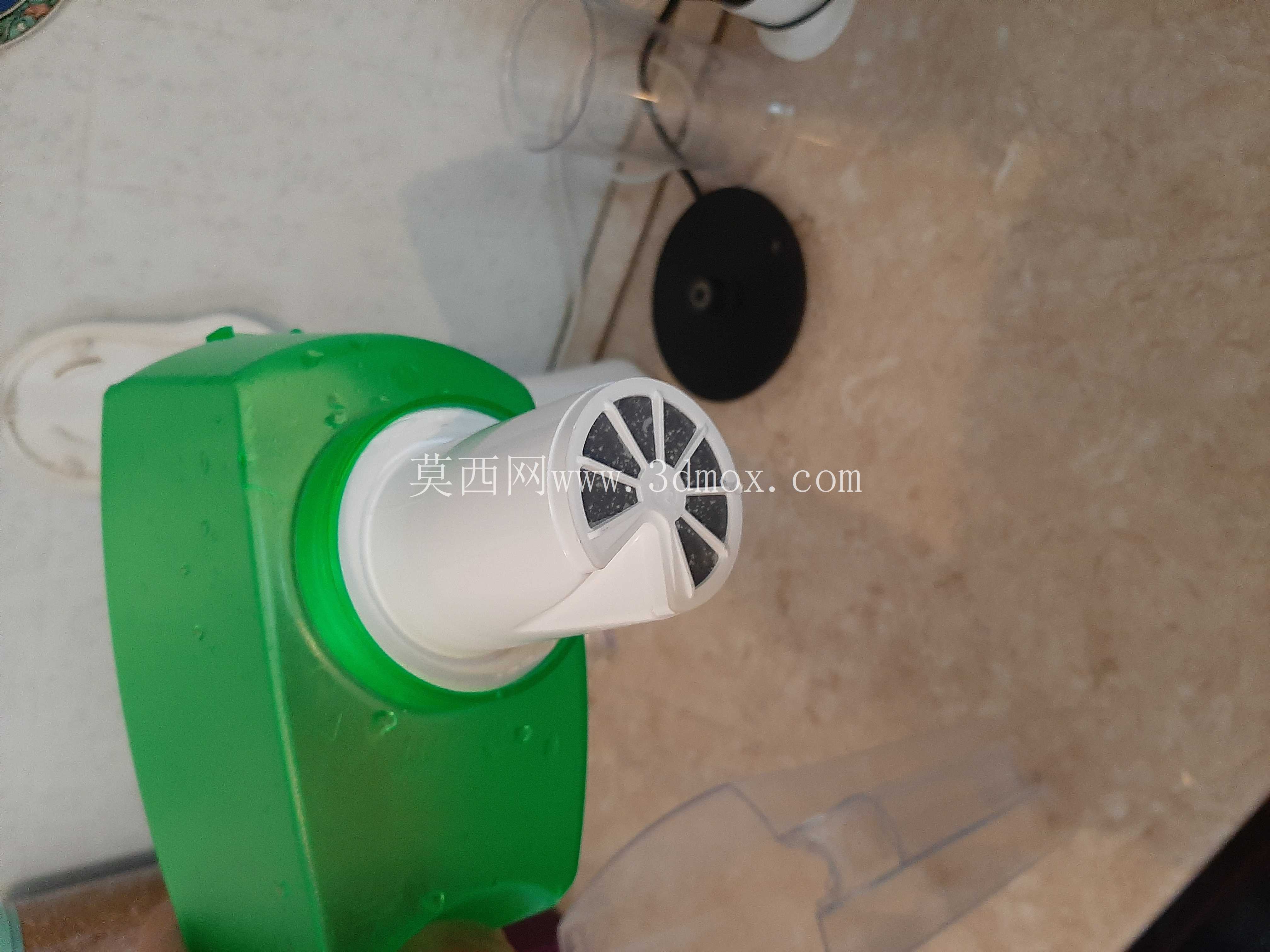

　　在实际改装场景中，这类转接件不需要改动原有净水设备的任何管路结构，只需要在更换滤芯时将转接件预先套在滤芯端部，一同推入滤筒即可，操作门槛极低，普通用户参照说明也能独立完成安装，有效解决了小众规格滤芯与主流滤筒壳体的适配难题，减少了滤芯选型的限制，也降低了售后改装的材料成本。设计过程中特意规避了易存水的死角结构，所有转角都做了圆弧过渡，长期使用不会在转接件位置积水滋生细菌，符合涉水部件的卫生设计要求。
