带法兰安装座的立式滑动轴承组件结构

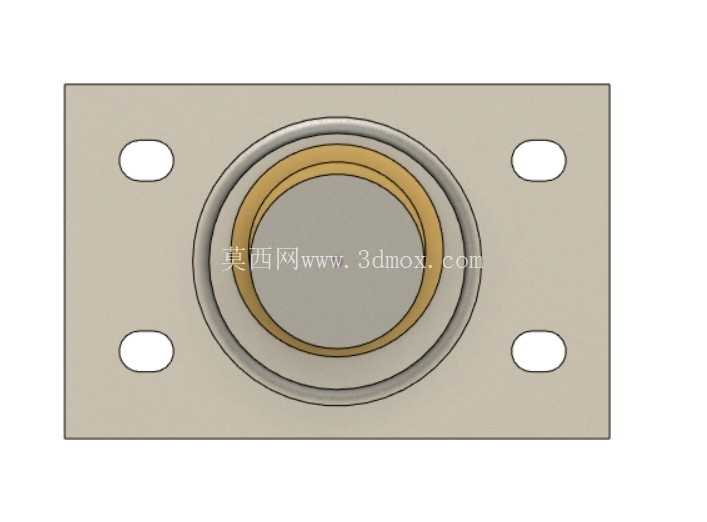

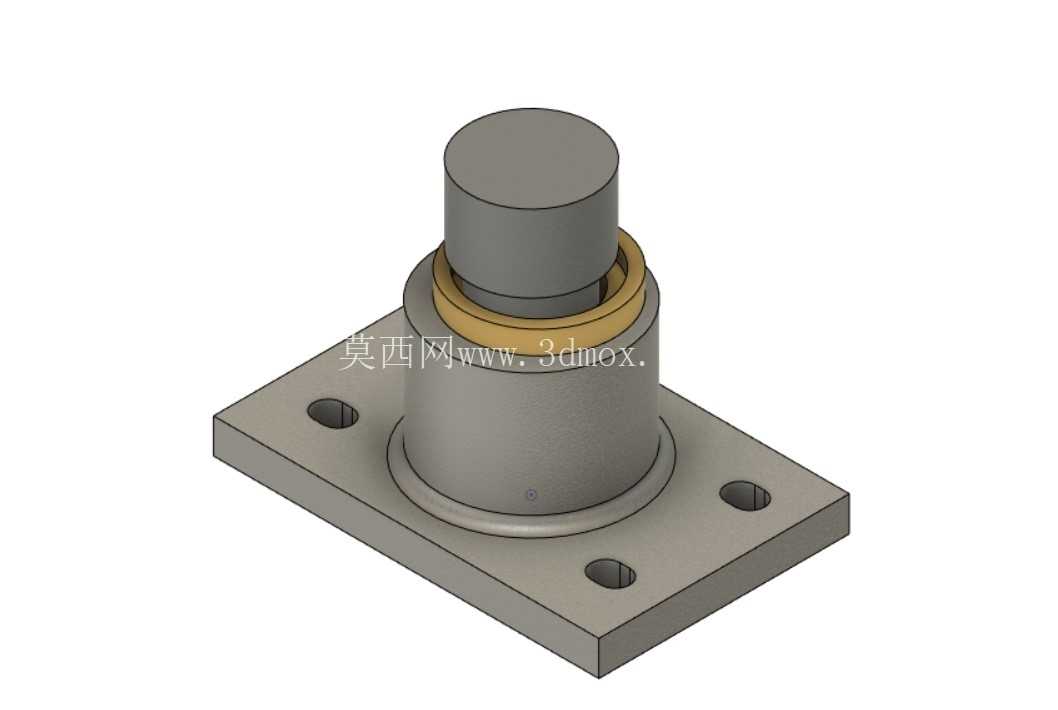

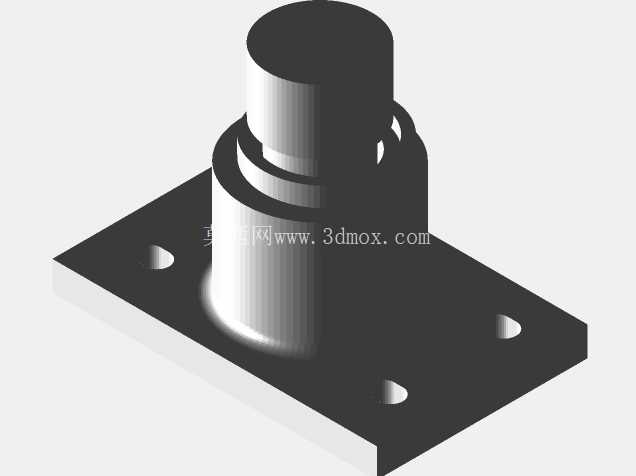

　　在各类需要低转速、高承载往复摆动或直线转动的工装设备、轻工机械、脚踏操作机构中，这类带方形法兰安装座的立式滑动轴承组件是十分常见的支撑部件，它的核心作用是为做回转运动的轴类零件提供稳定的径向支撑，同时抵消轴件运转过程中产生的径向载荷，避免轴件出现偏摆、窜动，保障传动环节的运动精度。从结构设计来看，该组件采用一体化方形法兰底座作为安装基体，底座上开设四个对称分布的沉头安装孔，安装时可直接通过螺栓将整个组件固定在设备的安装基板上，不需要额外设计轴承座的适配安装结构，能大幅降低设备装配环节的加工与调试工作量。

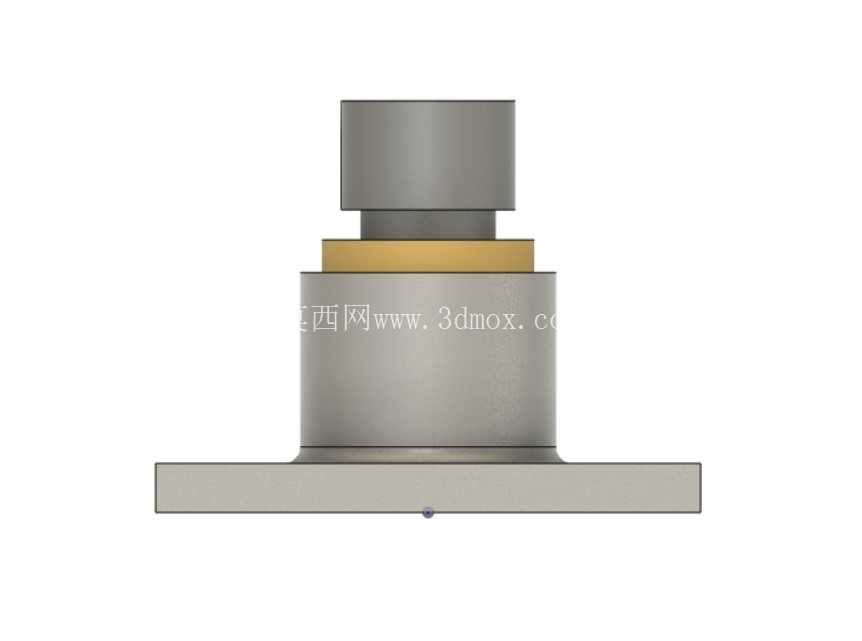

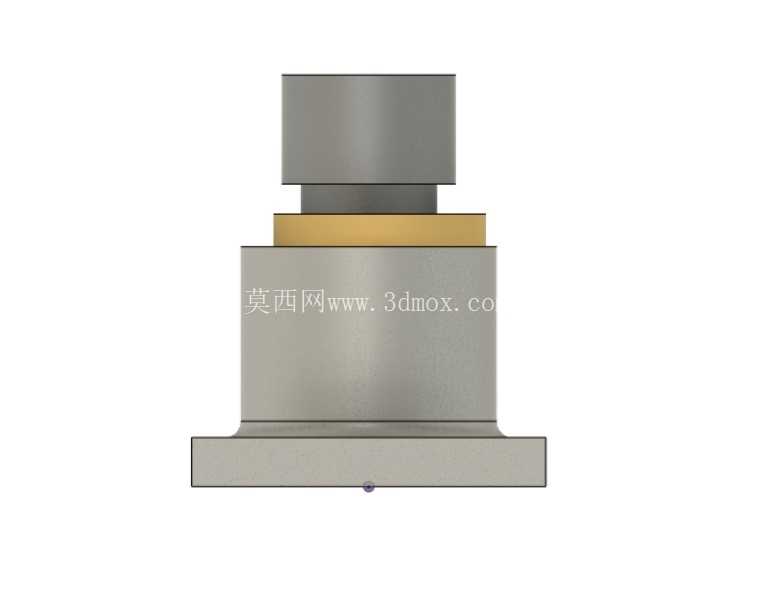

　　底座与上部的轴承套筒采用过渡衔接的圆角结构，避免直角连接处出现应力集中，提升组件整体的结构强度，即使在承受冲击性径向载荷时，也不容易出现底座与套筒连接处断裂的问题。轴承套筒内部为光滑的轴孔配合面，与插入的轴件采用间隙配合，配合精度可根据实际使用场景的转速、载荷需求调整，日常维护时可直接在配合面加注润滑脂，降低轴与轴孔之间的摩擦系数，减少磨损量，延长组件的使用寿命。套筒上部设置有一圈环形的挡边结构，中间配套的铜质轴套可以卡在挡边位置，避免轴套在轴件往复运动过程中出现轴向窜动，铜质轴套本身具备良好的自润滑性能，即使在短时间缺油的工况下，也能维持较低的摩擦系数，避免出现轴与轴套抱死的故障。

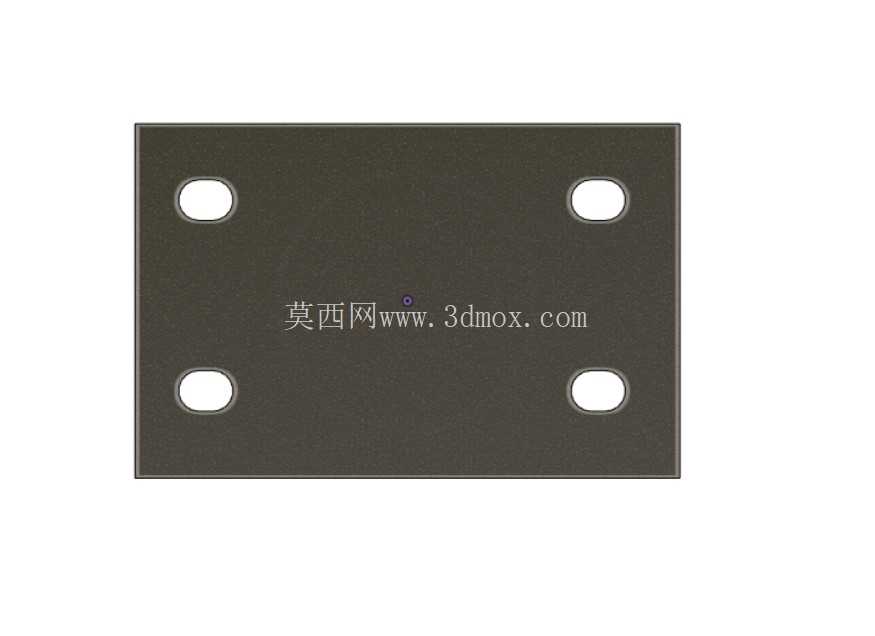

　　从安装边界来看，方形法兰底座的四个安装孔采用对称分布设计，安装孔中心距按照通用机械安装的标准模数设计，可适配大多数常规设备的安装孔位，不需要对现有设备的安装面做额外的打孔改造；组件整体的轴向高度经过优化，在保障轴孔配合长度足够支撑轴件、不出现卡滞的前提下，尽可能压缩了整体高度，减少组件在设备内部占用的安装空间，适合安装空间紧凑的脚踏操作机构、小型工装夹具的转动支撑位置。在实际选型应用时，需要先确认被支撑轴的直径与组件内孔的配合公差，若用于频繁往复摆动的工况，可适当放大配合间隙，避免热胀冷缩导致轴件转动卡滞；若用于连续低转速转动的工况，可适当提高配合精度，减少轴件的径向跳动量。

　　安装过程中需要保证法兰底座的安装面与轴件的轴线保持垂直，若安装面存在倾斜，会导致轴件与轴孔出现偏磨，不仅会大幅缩短组件的使用寿命，还会导致传动过程中出现额外的阻力，甚至出现运动卡滞的问题。这类轴承组件不同于标准滚动轴承，它的结构更简单，承载能力更强，抗冲击性能更好，在低速重载、存在一定冲击载荷的工况下，使用寿命远高于同尺寸的普通滚动轴承，而且整体零件数量少，故障点少，后期维护成本更低，不需要像滚动轴承那样定期检查滚珠、保持架的磨损情况，只需要定期补充润滑脂即可维持正常运转。在三维建模过程中，这类组件需要重点关注安装孔的位置度、轴孔与法兰安装面的垂直度、各部分衔接位置的圆角处理，避免建模时出现直角应力集中的结构，同时要保证配合面的尺寸公差符合机械设计的标准要求，建模完成后可通过干涉检查确认轴件插入后不存在干涉问题，安装孔的位置可与常用的螺栓规格做适配，保证实际生产加工后可以顺利完成装配。
